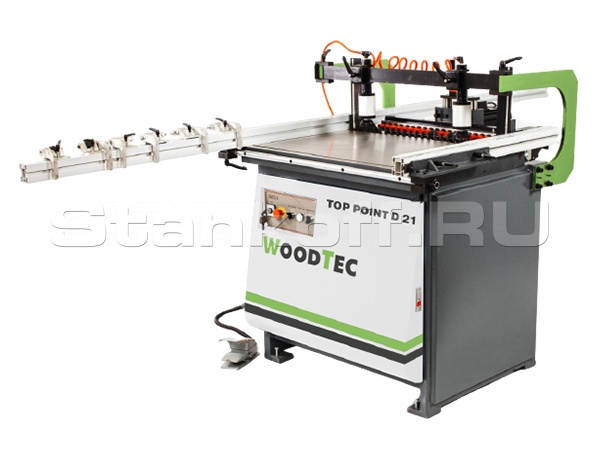

Станок сверлильно-присадочный WoodTec TOP POINT D 21
Реклама Рекомендуем предложения
Детальное описание
Станок ТOP POINT D 21 является классическим сверлильно-присадочным станком со шпиндельной группой на 21 сверло. Используется для сверления отверстий в мебельных деталях в горизонтальной и вертикальной плоскости, также может быть применен для сверления отверстий под 45 градусов для дальнейшей сборки рамочных конструкций, фасадов, и иных изделий.

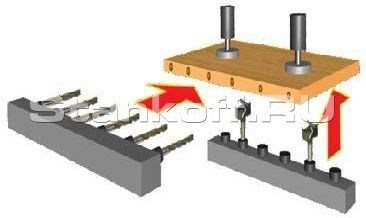

Схема обработки
![](https://www.prostanki.com/img/upload/MAsGO2Qn7nQxbv_1444455693.jpeg)

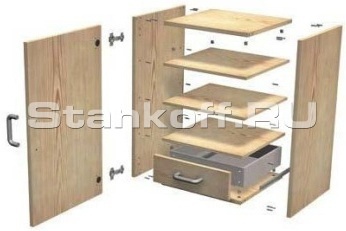

Схема сборки готового изделия
![](https://www.prostanki.com/img/upload/YVFmVt5FQQHljq_7885482164.jpeg)
Особенности

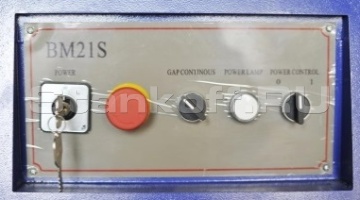

![Панель управления](https://www.prostanki.com/img/upload/0tDMj2QRsoRcK5_9419747498.jpeg)
Панель управления
Простой и понятный пульт управления размещен на передней панели станка, что удобно для работы оператора.![Сверлильная группа](https://www.prostanki.com/img/upload/a8AUWghKLJ9bkK_1186978674.jpeg)
![Сверлильная группа](https://www.prostanki.com/img/upload/5UCXK4hQIXKdku_1880365981.jpeg)

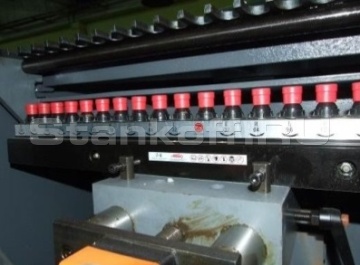

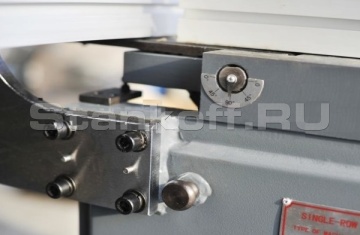

Сверлильная группа
Присадочная группа имеет возможность вертикального и горизонтального позиционирования, с функцией фиксации в промежуточном положении, что позволяет выполнять вертикальную и горизонтальную присадку, а также присадку под углом 45 градусов.![Боковые упоры](https://www.prostanki.com/img/upload/SJ6FSqojCI4qqO_8708160931.jpeg)
Боковые упоры
Массивные боковые упоры обеспечивают легкую и точную установку требуемого размера![Пневмоприжимы](https://www.prostanki.com/img/upload/O9CqtPaRDRI6PR_8573403628.jpeg)

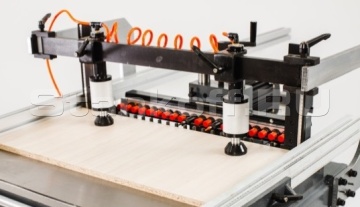

Пневмоприжимы
Надежная фиксация детали любого размера двумя вертикальными пневматическими прижимами![Базирующие линейки](https://www.prostanki.com/img/upload/vH9PbjeFKTVRzH_2908850803.jpeg)
Базирующие линейки
В комплект поставки включена 1 профильная алюминиевая линейка с миллиметровой шкалой длиной 3000 мм, две короткие линейки и шесть откидных упоров для быстрого позиционирования заготовок.![Управление циклом](https://www.prostanki.com/img/upload/wTqkciHllnhamB_4552932363.jpeg)

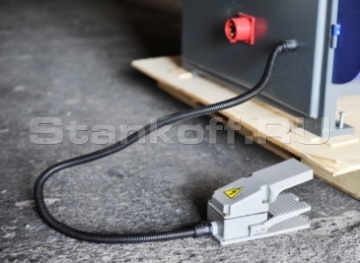

Управление циклом
Начало сверлильного цикла осуществляется в автоматическом режиме нажатием педали.![Система регулировки глубины сверления](https://www.prostanki.com/img/upload/TtMgDs0CS5OB0f_8970567263.jpeg)

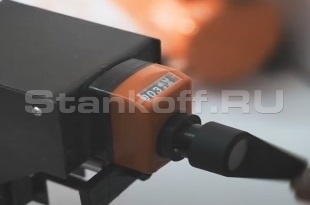

Система регулировки глубины сверления
Регулировка глубины рабочей группы посредством маховика и механического цифрового индикатора.![Блок подготовки воздуха](https://www.prostanki.com/img/upload/ILKPQFpSXyw6Zo_843449917.jpeg)
Блок подготовки воздуха
Создает минимальные потери давления. Легкая замена фильтрующего элемента. Автоматический отвод конденсата. Стабильная работа всей системы и узлов станка, предохранение элементов системы от закисания.Размеры рабочего стола , мм | 890 х 625 |
Количество шпинделей, шт. | 21 |
Расстояние между шпинделями, мм | 32 |
Расстояние между крайними шпинделями, мм | 640 |
Обороты шпинделей, об/мин | 2800 |
Угол наклона траверсы, ° | 0 - 90 |
Требуемое давление воздуха, Бар | 6 |
Мощность, кВт | 1,5 |
Рабочая площадь для станка, мм | 3500 х 3500 |
Габаритные размеры (без линейки) | |
Длина, мм | 1050 |
Ширина, мм | 1250 |
Высота, мм | 1400 |
Вес (без упаковки), кг | 200 |
Габаритные размеры (в упаковке) | |
Длина, мм | 1060 |
Ширина, мм | 1050 |
Высота, мм | 1100 |
Вес (в упаковке), кг | 350 |
