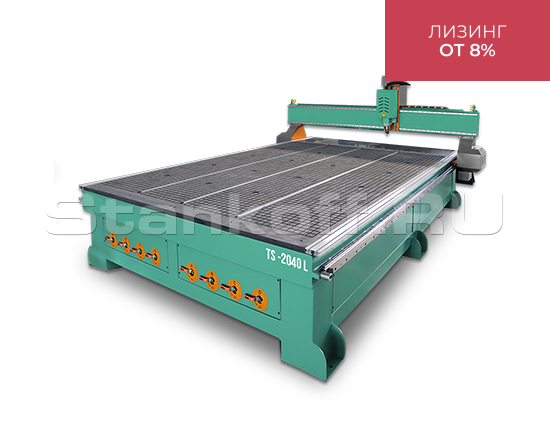

Фрезерный станок с ЧПУ с водяным охлаждением TS 2040L 3,2 кВт


Фрезерный станок с ЧПУ с водяным охлаждением TS 2040L 3,2 кВт
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Область применения фрезерного оборудования с числовым программным управлением поистину безгранична, если речь идет об обработке дерева и изготовлению деревянных деталей. Некоторые из фрезерных станков с ЧПУ имеют больше, некоторые — меньше функций, однако это в большей степени отражается на их промышленном, либо бытовом применении. Тем не менее суть таких станков и их возможности сохраняются у всех видов.

Применение

  • декоративная фрезеровка мебельных фасадов;
  • гравировальные работы по дереву;
  • вырезание корпусных элементов мебели;
  • лестницы любой степени сложности: от простейших, до украшенных резными балясинами;
  • двери, декорированные сложным орнаментом;
  • различные интерьерные элементы;
  • предметы быта (хлебницы, разделочные доски и т.д.);
  • создание барельефов;
  • выполнение объемной резьбы, фигурной резки букв, логотипов, сувенирной продукции.

Комплектация

Станок TS 2040L1 шт
Шпиндель 3,2 кВт1 шт
Шкаф электронного управления встроенный1 шт
Аспирационный кожух1 шт
Вакуумная подготовка1 шт
Программное обеспечение NC Studio1 комп
Начальный комплект фрез1 комп
Цанга ER 201 шт
Набор приспособлений для прижима заготовки1 комп
ЗИП1 комп
Датчик измерения длины инструмента и высоты1 шт

Особенности


Сварная жесткая станина

Сварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения За счет специальной обработки отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров.

Вакуумный стол

Вакуумный стол

Вакуумный рабочий стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Это позволяет экономить время на установку.

Высокоточные направляющие

Высокоточные направляющие

Линейные направляющие повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y, Z.

Шпиндель 3,5 кВт

Шпиндель 3,5 кВт

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции.

Встроенный электро-шкаф

Встроенный электро-шкаф

Электронный блок управления с комплектующими ведущих мировых производителей.

Датчик измерения длины инструмента и высоты заготовки

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Высокопрецизионная винтовая пара

Высокопрецизионная винтовая пара

Сечение 20 мм. Исключен люфт, а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 30 м/мин.

Шаговые двигатели

Шаговые двигатели

Установленные на каждом узле для перемещения по осям X, Y и Z.

Система управления

Система управления

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы. Система обеспечивает высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Для установки необходимо установить Плату NC STUDIO в системный блок и подключить при помощи DATA кабеля со станком.

Опция


Система удаления стружки 3 кВт 2х мешковый .

Вакуумный насос 5,5 кВт

Рабочая зона X, Y 2100 х 4000 мм
Высота по Z 300 мм
Направляющие X, Y, Z Линейные квадратного типа
Механизм привода X, Y Косозубая передача шестерня-рейка
Механизм привода Z Шарико-винтовая передача
Тип приводов X, Y, Z Шаговые двигатели
Шпиндель 3,2 кВт (HQD)
Способы охлаждения шпинделя Водяное
Частота вращения шпинделя до 24000 об/мин
Скорость позиционирования до 10 м/мин
Макс. скорость перемещения (холостой ход) до 17 м/мин
Система управления NC Studio
Команды управляющих программ G code
Программное обеспечение Type3
Вакуумный насос Опция 2 шт (5,5 кВт)
Система смазки
Напряжение питания 380V/220V
Габариты станка 4600х3000х1900 мм
Масса станка 1400 кг
