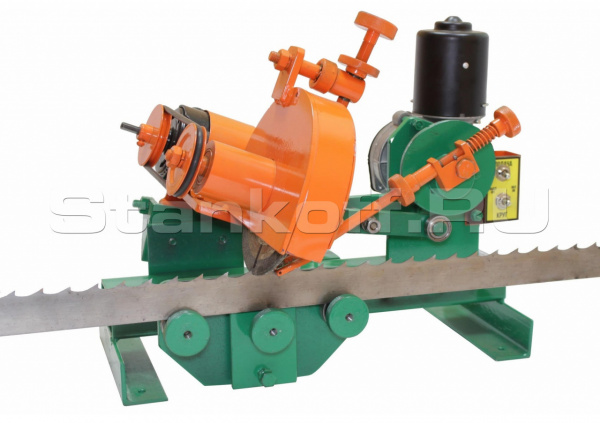

Автоматический заточной станок для ленточных пил ПЗ 22


Автоматический заточной станок для ленточных пил ПЗ 22
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание


Заточной станок (устройство) предназначено для автоматической заточки зубьев ленточных пил шириной до 40 мм. обычным абразивным камнем.

Станок для заточки ленточных пил Алтай-3 состоит из станины, на которой смонтированы узел подачи пилы и направляющие с прижимом и штанги для поддержки пилы. Узел заточки зубьев имеет две регулировки:

  • по углу наклона от вертикали заточного круга
  • по высоте вертикального перемещения круга

Узел подачи ленты регулируется по длине продвижения ленты при помощи вилки. Траектория движения заточного круга по контуру зуба в зависимости от типа ленты задается сменным кулачком и синхронизируется с помощью коромысла. Двухопорный шпиндель узла заточки приводится во вращение от электродвигателя мощностью 90 Вт через резиновый пассик. Узел подачи ленты смонтирован на базе мотор-редуктора мощностью 15Вт и имеет дополнительную опору задающего кулачка. Электропитание станка осуществляется через понижающий 220В/12В блок питания с возможностью регулировки напряжения на мотор-редукторе для изменения скорости подачи ленты.

Комплект поставки

  • Станок в сборе 1 шт.
  • Штанги 3 шт.
  • Абразивный камень.
  • Паспорт 1 шт.

Длина затачиваемой ленточной пилы, мм

6000

Ширина полотна, мм

18 - 40

Шаг зуба, мм

22

Скорость подачи пилы, шагов/мин

13,5/20

Скорость вращения круга, об/мин

3800

Мощность электродвигателя, Вт

130

Габаритные размеры, мм

420х300х250

Масса, кг

16
