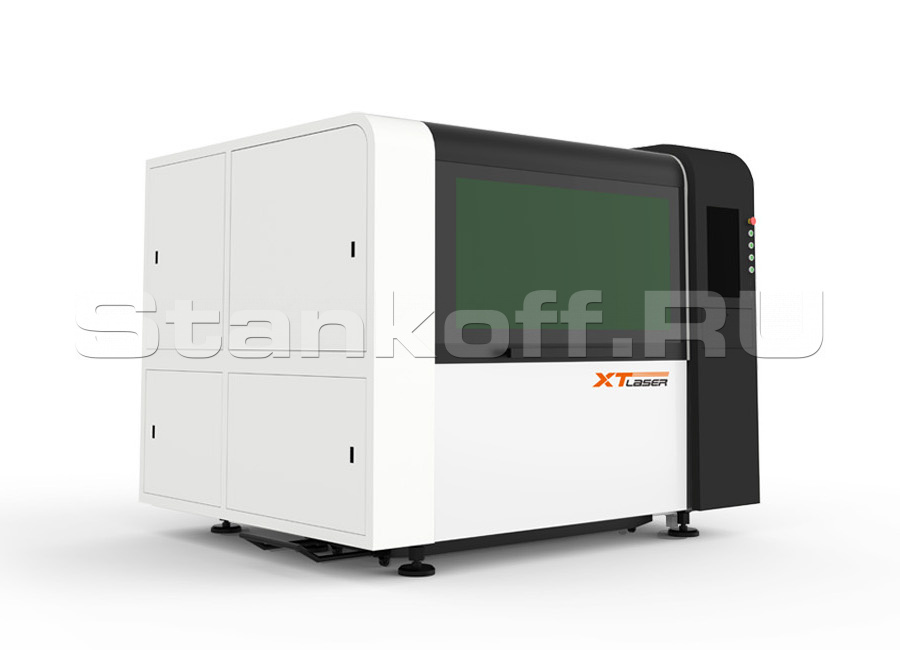

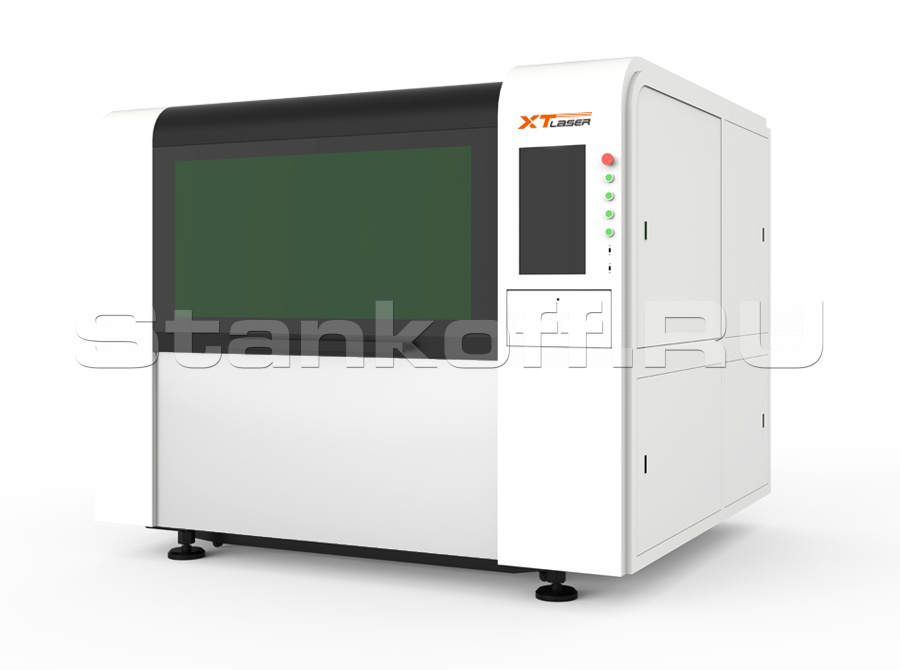

Оптоволоконный лазер для резки металла XTC-F1309S/3000 Raycus


Оптоволоконный лазер для резки металла XTC-F1309S/3000 Raycus Оптоволоконный лазер для резки металла XTC-F1309S/3000 Raycus Оптоволоконный лазер для резки металла XTC-F1309S/3000 Raycus
Контакты
Маргарита

+7 (995) 888-07-04


Реклама Рекомендуем предложения

Детальное описание

Применение

Оптоволоконные лазеры на сегодняшний день являются очень популярным и высокоэффективным оборудованием для резки металла. Они применяются для резки различных металлов, таких как нержавеющая, углеродистая, легированная, кремнистая сталь, алюминиевые листы, латунь, медь, оцинкованные пластины и т.д. В настоящее время оптоволоконные лазеры широко применяются в индустриях производства кухонной утвари, стальной мебели, лифтов и подъемников, автозапчастей и так далее.

Оптоволоконный станок лазерной резки является интегрированным комплектным оборудованием лазерной резки. Данное оборудование состоит из волоконной лазерной установки, холодильной камеры, волоконной режущей головки, отрезного станка, контрольной системы, системы водного и газового тракта, вытяжной системы и других деталей. Все узлы станка (оптические резонаторы, система управления ЧПУ, программное обеспечение, система перемещения и др.) поставляются всемирно известными своим качеством и разработками производителями.

Комплектация

Режущая голова с автофокусом
Raytools (Швейцария)
Зубчатая передача «шестерня-рейка» T-win (Тайвань)
Высокоточные направляющие Pek (Италия) / Slopes (Китай) / Hiwin (Тайвань)
Сервоприводы
Fuji (Япония)
Редуктор Erefat (Германия)
Источник излучения Raycus (Китай)
Система ЧПУ и софт Cypcut (Китай)
Водяное охлаждение - чиллер
Нanli / S&A (Китай)
Пропорциональный̆ клапан Aventics (Германия)
Электрические компоненты Schneider (Франция)
Вентилятор

Особенности конструкции

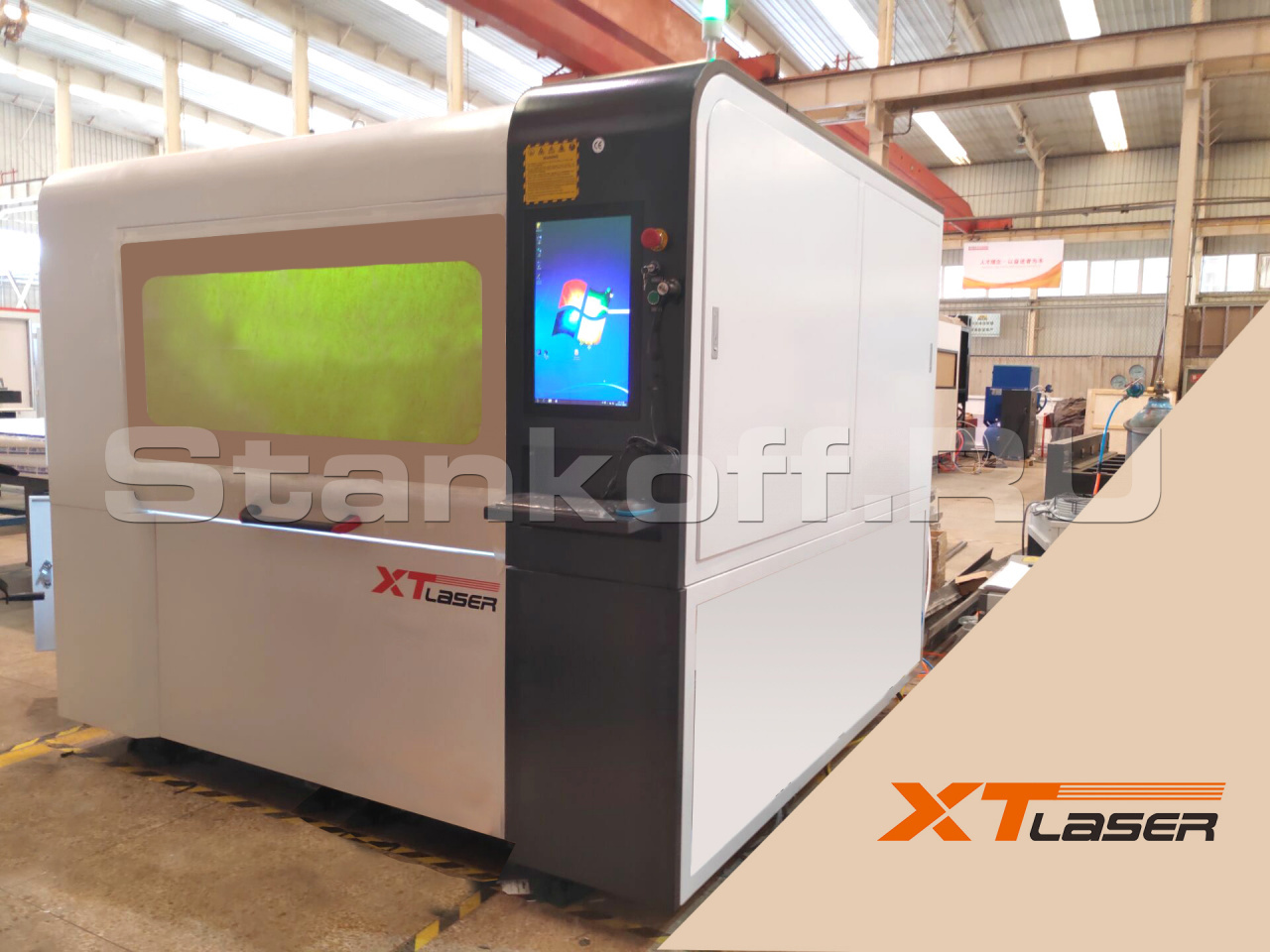

Защитная кабина

Защитная кабина

Станок в закрытом исполнении обеспечивает полную безопасность работы.
Смотровое окно выполнено из специально защитного стекла по европейским стандартам.
Станок полностью экологичен. Дым удаляется через систему фильтров, не загрязняя атмосферу.

Литой алюминиевый портал

Литой алюминиевый портал

Высокопрочный литой портал 5-го поколения изготовлен из авиационного алюминия. Данный сплав отличается повышенной прочностью, легкостью, пластичностью и стойкостью к коррозии, благодаря особой методике закалки в течение длительного времени в агрессивной атмосферной среде, которую называют «эффектом старения».
Металл портала подвергается прессованию весом в 4300т. После закалки его прочность может достигать класса T6, что является показателем максимальной твердости и прочности сплава. Характеристики сплава не только существенно увеличивают срок эксплуатации портала, но и значительно увеличивают скорость обработки материала.

Режущая голова с автофокусом Raytools BM110

Режущая голова с автофокусом Raytools BM110

Серия BM110 - это лазерные режущие головы с автофокусировкой, выпущенные компанией Raytools AG в 2019 году для оптоволоконных лазеров мощностью до 3 кВт. Имеют встроенный привод, который управляет фокусирующей линзой с помощью линейного механизма для автоматического изменения положения в пределах 24 мм. Пользователь может настроить программу непрерывной фокусировки, которая позволяет выполнять высокоскоростную перфорацию толстых пластин и резку листов различных толщин и типов металлов в автоматизированном режиме. Конструкция лазерной головы позволяет ей работать непрерывно и стабильно в течение длительного времени при высокой мощности.
В голове BM110 применяются линзы диаметром D30.
• Оптимизированная оптическая конфигурация, плавная и эффективная конструкция воздушного потока;
• Диапазон автофокуса составляет +10 ~ -14 мм, точность регулировки 0,05 мм;
• Максимальное ускорение привода фокусирующей линзы 10 м/с², максимальная скорость 6 м/мин;
• Защитные стекла φ24,9х1,5 мм и φ27,9х4,1 мм;
• В конструкции используется держатель линз выдвижного типа, что делает замену линз быстрой и простой;
• Вес ~5 кг.

Лазерный источник Raycus

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы Fuji

Сервоприводы Fuji

Предназначены для управления скоростью, крутящим моментом и положением подвижных деталей механизмов. Быстрое и точное регулирование момента и скорости обеспечивается за счет использования контура обратной связи с функцией автоматической подстройки в реальном времени, которая обеспечивает превосходные динамические характеристики. Сервосистемы Fuji Electric характеризуется самой современной технологией, простым управлением и чрезвычайно компактным исполнением.

Редуктор Erefat

Редуктор Erefat

Немецкая торговая марка Erefat фокусируется на исследованиях и разработках, производстве и продаже высокоточных редукторов.
В серии KTP присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Срок службы > 20000 часов. Стандартный операционный диапазон температур -10℃ до 45℃. Стандарт защиты классифицирован IP 65.

Зубчатая передача «шестерня-рейка» T-win

Зубчатая передача «шестерня-рейка» T-win

Зубчатые передачи T-win характеризует:
• геометрическая точность всех размеров,
• прямизна, параллельность и перпендикулярность поверхностей,
• твердость закаленной поверхности, а также глубокий слой закалки.
Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие Hiwin

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Пропорциональный клапан Aventics

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Дистанционный пульт управления

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Система управления Cypcut


Все электрические компоненты от производителя SCHNEIDER ELECTRONIC интегрированны в стойку управления ЧПУ. Из предустановленного П.О. происходит управление лазерным комплексом, а также калибровка необходимых узлов перед запуском в работу оборудования.

Программное обеспечение CypCut имеет простое управление, ориентированное на пользователя. Реализованы функции, существенно упрощающие и оптимизирующие процесс раскроя. Это такие функции как:

  • пауза,
  • обратный ход по контуру,
  • быстрый переход к любой врезке,
  • быстрое изменение точки врезки,
  • начало резки с любого места контура,
  • оптимальный выбор начала резки контура,
  • расчёт динамических параметров перемещений,
  • контроль соответствия обрабатываемой детали исходному чертежу,
  • быстрая загрузка готовых чертежей и программ и пр.

Режимы прожига, гравировки и резки настраиваются оператором по отдельности до начала резки. Оператору не придется останавливать процесс обработки материала, чтобы перенастроить станок и ввести новые установки, т.к. переключение между режимами происходит автоматически, что увеличивает производительность раскройного комплекса.

Для получения качественных острых и прямых углов мощность лазерного излучения автоматически регулируется в зависимости от скорости передвижения оптической головки. При нулевой скорости движения оптической головки (в момент остановки на углу) выходная мощность излучения равняется минимальной мощности, заданной в настройках, что предотвращает выгорание углов.

Для указанных в библиотеке материалов ПО CypCut производит автоматический расчет времени обработки деталей, полезного использования материала, количества деталей; стоимости одного часа резки, одного метра реза, одной пробивки. Полученные данные существенно упрощают расчет стоимости отдельных деталей и сборок, например, при резке сторонних заказов и расчете себестоимости продукции и отходов.

Функция перемещения прыжками в процессе резки, функция обратной резки, позволяющая вернуться к не прорезанному участку в случае нарушения условий процесса, линейная /круговая интерполяция и функция компенсации ширины реза, функция автоматического или ручного комбинирования.

Во встроенной библиотеке материалов хранятся рекомендуемые настройки станка под определенный материал. Есть функция создания новых материалов. При выборе материала из библиотеки происходит автоматическая загрузка параметров в модули станка. Таким образом, вы избавляетесь от необходимости рутинного ввода различных значений и экономите своё время, повышая производительность.

Функция дистанционной диагностики неисправностей систем станка позволяет свести к минимуму время простоя станка и исключить выездные расходы в случае решения сервисных вопросов, связанных с неправильной настройкой оборудования.

Следует выделить ряд преимуществ П.О:

  • Управление и настройка необходимых узлов лазерного комплекса;
  • Отдельные параметры режимов раскроя и врезки;
  • Автоматическая оптимизация задания раскроя;
  • Улучшенная функция перфорации - FLYCUT;
  • Оптимальное расположение деталей - NESTING;
  • Функция охлаждения контура реза - LEAD POS;
  • Функция микро-перемычек - MICRO JOINT;
  • Функция обработки сложных контуров - PULSECUT;
  • Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
  • Управление параметрами лазерного источника;
  • Защита режущей головы;
  • Дистанционная диагностика;
  • Дружелюбный интерфейс.

Автоматическая оптимизация задания раскроя включает в себя ряд автоматических функций П.О:

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.

Технология NESTING

Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

Технология PULSECUT

Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.

Технология LINESECUT

LineSeCut осуществляет вырезку не каждой детали по отдельности, а всех контуров, лежащих на одной прямой, что существенно сокращает время обработки тонколистовых металлов. Оптическая головка в высоком темпе построчно проходит весь лист, производя вырезку контуров на соответствующем отрезке. Экономия времени особенно заметна при резке перфорированных решеток.

Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

Безопасность

Функция определения положения листа

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

Новое поколение модулей безопасного следования

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

Система автоматического отслеживания зазора

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

Интеллектуальная система сигнализации

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасыВ комплекте, шт.
Сопло1-250010
Защитное стекло
25004
Фокусирующая линза0,11500-20001
Керамическое кольцо0,0840001
Фильтрующий элемент15004

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника 1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт
Материал / Газ Толщина, мм Скорость, м/мин

Углеродистая
сталь

(Кислород)

1 10 22 26 34 38 42
2 6,2 6,8 7,2 7,5 7,8 8,2
3 3 3,6 4 4,4 5 5,5
4 2,2 2,8 3,2 3,8 4,4 5
5 1,8 2,4 2,8 3,2 3,4 3,6
6 1,6 2 2,4 2,8 3,2 3,4
8 1,2 1,4 1,6 2,2 2,6 3
10 0,8 1 1,2 1,6 2 2,4
12   0,8 1 1,4 1,8 2
14   0,6 0,7 1 1,2 1,3
16     0,6 0,8 1 1,1
18       0,7 0,9 1
20       0,6 0,8 0,9
22       0,5 0,7 0,8
24         0,4 0,6
26           0,4
  1000Вт 1500Вт 2000Вт 3000Вт 4000Вт 6000Вт

Нержавеющая
сталь

(Азот)

1 23,8 26,4 30 34 38 41,4
2 10,8 11,9 12,7 15,4 24,4 28,6
3 2,3 4,1 6,1 8,6 12,8 15,8
4 1,3 2,2 4,2 5,5 7,4 9,4
5 0,7 1,2 2 4,3 5,1 6
6   1 1,8 3,1 3,8 4,7
8     0,9 2 2,4 3,3
10       0,8 1,1 1,3
12       0,5 0,7 1,1
14         0,6 0,8
16           0,6

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Получаемые изделия


Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Требования к условиям работы

ЭлектричествоНапряжение тока: 380V
Частота: 50 Гц
Стабильность напряжения + 5%
Регулирование напряжения: <2%
Вспомогательный газОчищенный сухой сжатый воздух:
Кислород (O2) особой чистоты и
Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздухаДавление 14 бар
Объем 1 м³
ТемператураДиапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером.
ВлажностьТемпература точки росы воздуха должна быть менее 10° для предотвращения процессов  конденсации в охлажденных частях машины.
ФундаментФундамент для станка должен быть ровным и без вибраций
Листовой металлОднородный, ровный и чистый

Факторы, влияющие на процесс резки

  1. Мощность лазера

    Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.

  2. Частота импульса

    Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.

  3. Тип газа, используемого при резке

    Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.

    Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).

  4. Давление газа

    Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.

  5. Диаметр сопла

    Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.

  6. Расстояние от сопла до поверхности обрабатываемого материала

    Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.

Мощность лазера 3000 Вт
Лазерный источник Raycus
Длина волн 1080 Нм
Качество луча <0,373 мрад
Срок службы лазерного источника 100 000 моточасов
Обрабатываемая площадь (X,Y,Z)
1300x900x100 мм
Макс. скорость холостого хода 80 м/мин
Макс. нагрузка на стол 600 кг
Ускорение 0.8G
Точность позиционирования (X,Y,Z)
±0,02 мм
Питание 3 фазы 380В 50Гц
Мощность сервоприводов ось X - 1300Вт, ось Y - 2х1500Вт, ось Z - 400Вт
Рабочая температура 15 - 35 °C
Рабочая влажность <75 %
Графические форматы DXF, PLT, Ai, LXD, GBX и др
Исполнение закрытое
Габаритные размеры 3500х2700х2200 мм
Вес 1500 кг
