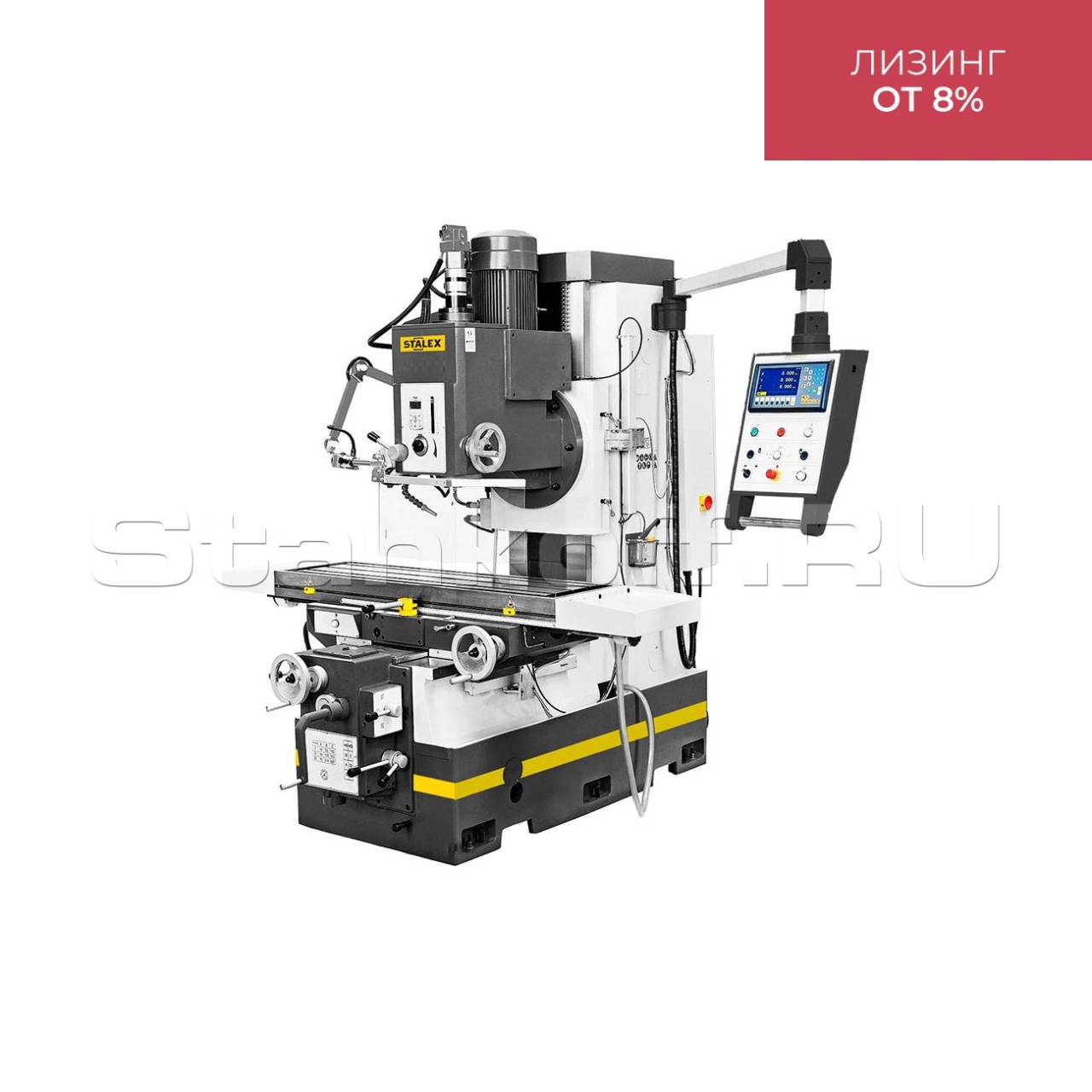

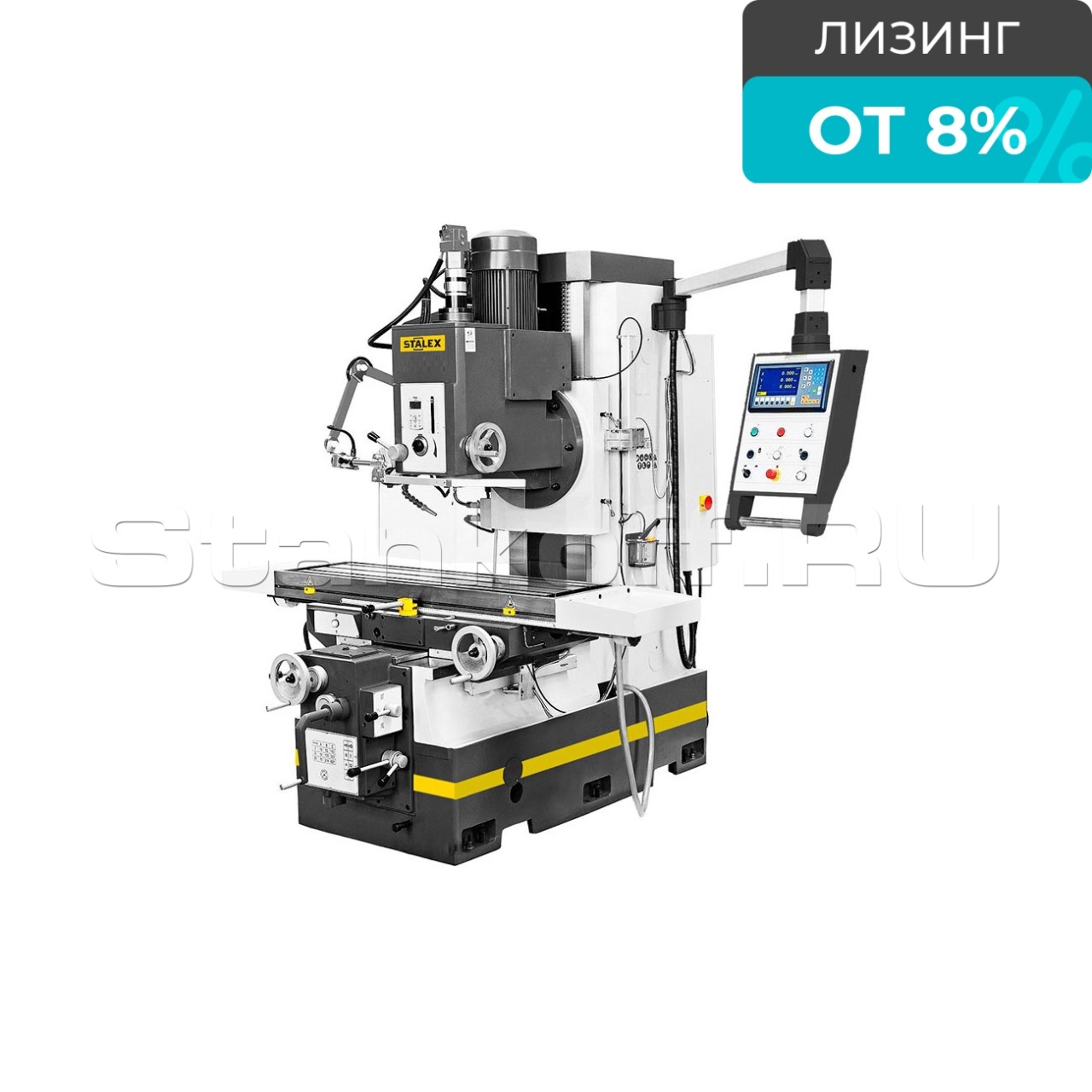

Вертикально-фрезерный станок с УЦИ XA7140 DRO
+7 (995) 888-07-13
Детальное описание
Вертикальный фрезерный станок с УЦИ предназначен для выполнения разнообразных фрезерных работ цилиндрическими, угловыми, торцевыми, фасонными, концевыми, шпоночными фрезами. Фрезерный станок оборудован наклонной шпиндельной бабкой, бесступенчатой регулировкой скорости вращения шпинделя, имеет большую зону обработки и широкий диапазон скорости подачи стола, что делает возможной всестороннюю фрезерную обработку габаритных деталей. Станина станка отлита из чугуна MEEHANITE. Прямоугольные направляющие Y, Z с высокой жесткостью. Стол закален и отшлифован. Угол наклона головки +/-30 градусов. Бесступенчатая регулировка оборотов.
Комплектация
- Фрезерная оправка ISO50;
- УЦИ по 3-м осям(SINO)new panel;
- Переходные оправки ISO50/MT-4; ISO50/MT-3;
- Оправка сверлильного патрона;
- Тиски станочные 200 мм;
- Сверлильный патрон В16;
- Система подачи СОЖ;
- Освещение рабочей зоны;
- Система центральной смазки;
- Инструмент для обслуживания.
Подготовка фундамента
| Конус шпинделя | ISO50 |
| Размер стола, мм | 1400×400 |
| Максимальная нагрузка на стол, кг | 800 |
| Перемещение X, Y, мм | 800×400 |
| Ход пиноли, мм | 105 |
| Т-образные пазы, мм | 3-18-100 |
| Расстояние между осью шпинделя и колонной, мм | 520 |
| Расстояние шпиндель/стол, мм | 150-650 |
| Количество передач | Бесступенчатая(вариатор) |
| Диапазон оборотов шпинделя, об/мин | 18-1800 |
| Поворот головки, град | ±30º |
| Подачи по X, Y, мм/мин | (9)18 - 627 |
| Подача по Z, мм/мин | 18 - 627 |
| Ускоренные подачи, мм/мин | 1670 |
| Мощность главного привода, кВт | 7,5 |
| Мощность привода ось Z, кВт | 0,75 |
| Мощность привода подач, кВт | 0,75 |
| Мощность насоса СОЖ, кВт | 0,04 |
| Размер, мм | 2290×2040×2120 |
| Масса, кг | 3860 |
