Детальное описание

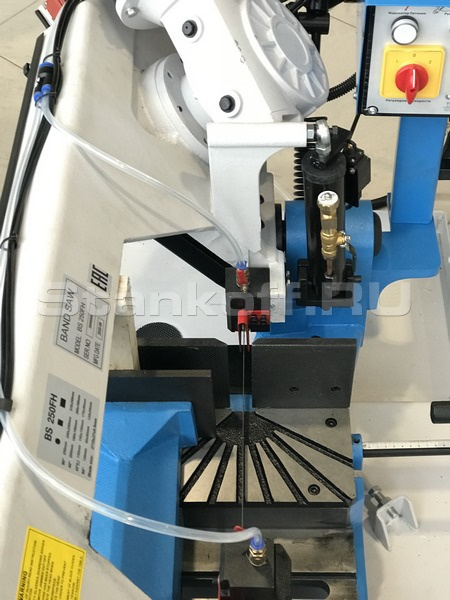

Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ленточнопильных станков по металлу

  • Высокая точность обработки.
  • Превосходное качество резки.
  • Экономия материала при обработке, за счет малой ширины резки.
  • Возможность резки под разными углами – до 45 (60)°.
  • Пакетная резка, и резка нескольких заготовок одновременно.
  • Возможность резки различных заготовок: труб, профилей и т.д.

Конструктивные особенности


Регулировка положения пильной рамы

Регулировка положения пильной рамы

Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.

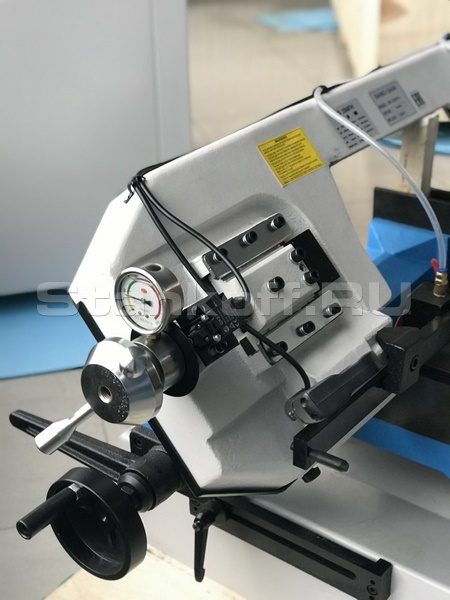

Быстрая смена инструмента

Быстрая смена инструмента

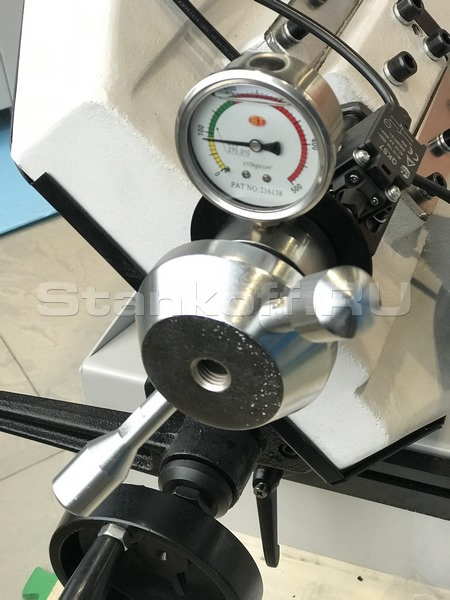

Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.

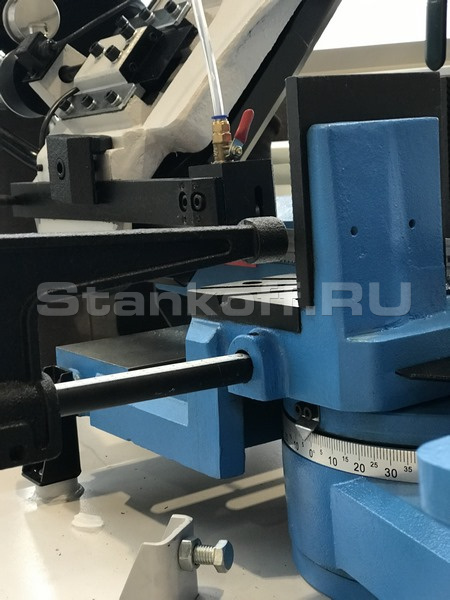

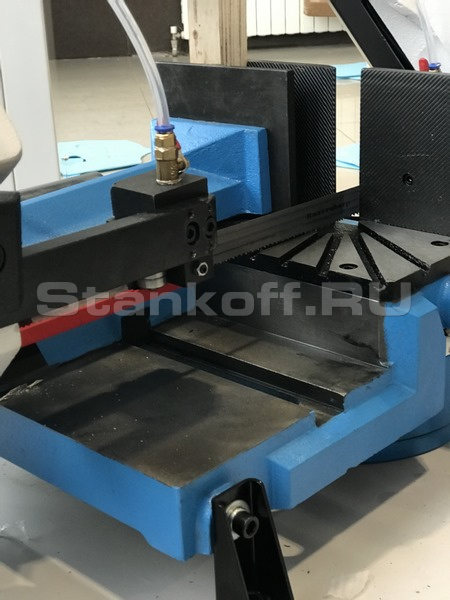

Надежные механические тиски

Надежные механические тиски

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

Жесткая и массивная станина

Жесткая и массивная станина

Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

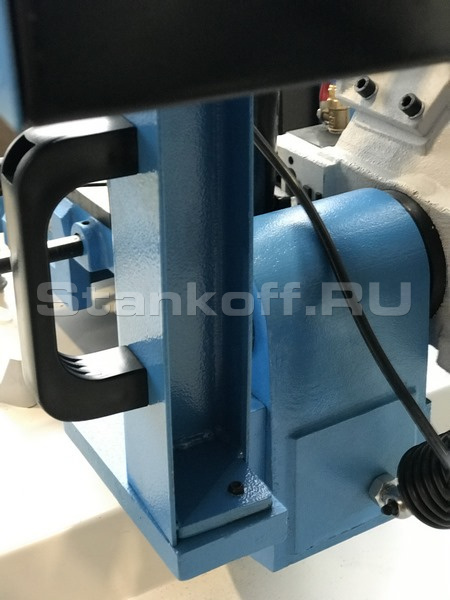

Система гидрозагрузки

Система гидрозагрузки

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

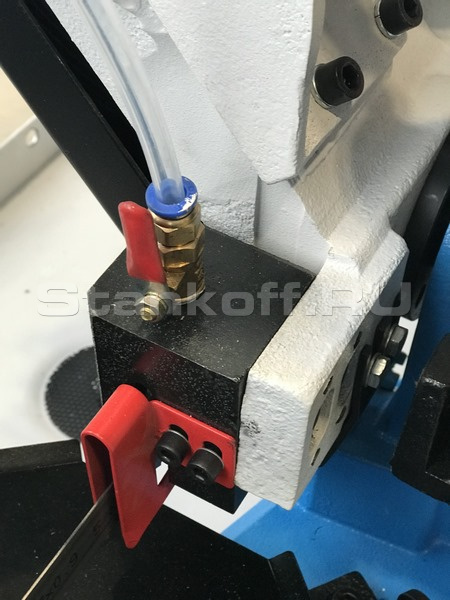

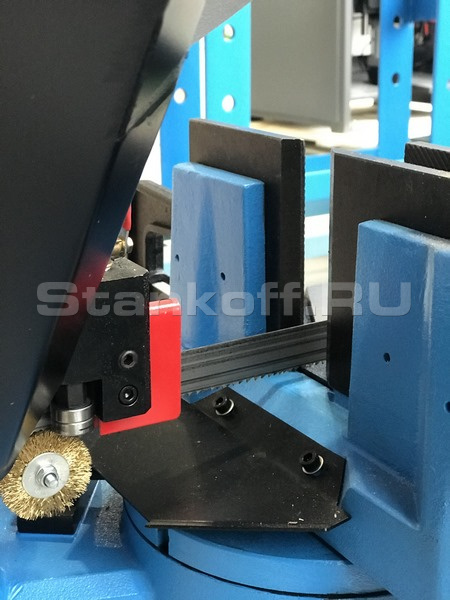

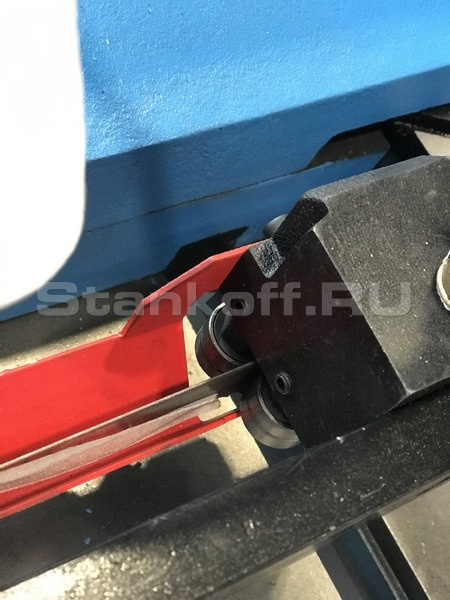

Управляемые направляющие с подшипниками

Управляемые направляющие с подшипниками

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

Поворотная пильная рама

Поворотная пильная рама

Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации. Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.

Мощность двигателя, Вт 1500 / 750 w (380 V)
Размеры пильного полотна, мм 2715 x 27 x 0,9
Скорость резания, м/мин 72 / 36
Угол разворота пильной рамы, ° - 45 (60)
Сечение обрабатываемой детали при 90°, мм

● 250

■ 240 x 240

▅ 310 x 240

Сечение обрабатываемой детали при 45°

● 200

■ 170 x 170

▅ 190 x 170

Сечение обрабатываемой детали при 60°

● 120

■ 95 x 95

▅ 120 x 95

Сечение обрабатываемой детали при – 45°

● 150

■ 130 x 130

▅ 170 x 90

Высота стола, мм 1020
Габаритные размеры (станина):
Длина, мм 1540
Ширина, мм 700
Высота, мм 1050
Габаритные размеры (пильный модуль):
Длина, мм 1100
Ширина, мм 760
Высота, мм 180
Вес (нетто), кг 341
Вес (брутто), кг 394
