Детальное описание

Электроэрозионный проволочно-вырезной станок предназначен для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяет обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и.т.д.. Главное условие - материал должен быть электропроводным.

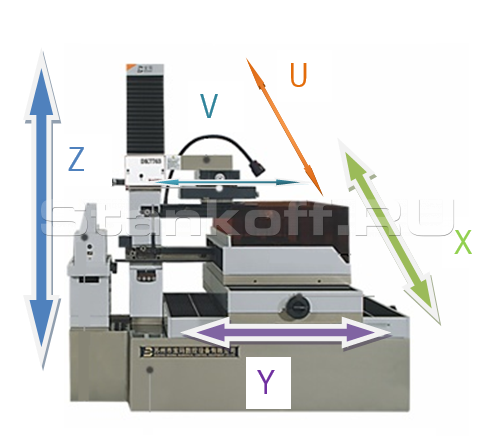

Схема обработки

Отличительные особенности

  • Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
  • Барабан перемотки проволоки,  изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
  • Многопроходная обработка для достижения шероховатости поверхности Ra 1,2-1,5 мкм
  • Возможность использования молибденовой и вольфрамовой проволоки
  • Точность обработки ±0,007 мм
  • Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивают высокую точность обработки (±0,007 мм) и увеличения стойкости проволоки
  • Максимальный угол обработки ±30° при высоте детали 100 мм. (опция)
  • Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
  • ЧПУ на базе надежной и эффективной Windows XP

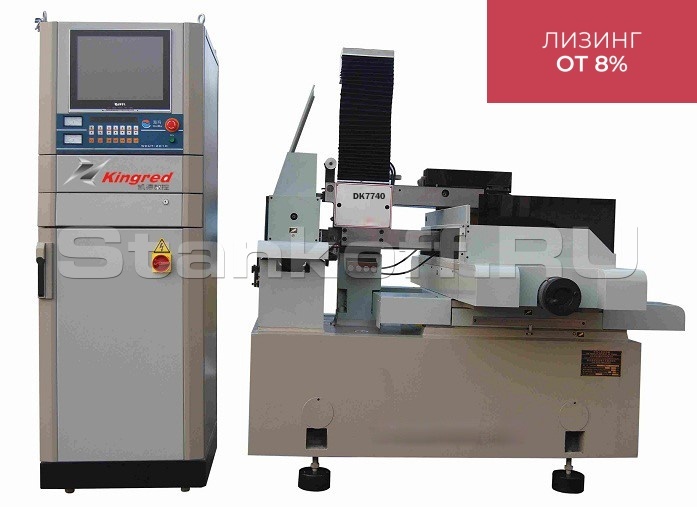

Стойка управления

Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.

В стандартной комплектации  оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.

Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.

Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 250 мм2/мин, шероховатость поверхности до Ra ≤ 1,2 um.Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Стойка управления

Функции системы ЧПУ

  • Определение кромки заготовки
  • Определение центра отверстия
  • Функция «Автотехнолог»
  • Возврат в исходную точку
  • Режим имитации
  • Защита от порыва проволоки
Технические характеристики проволочно-вырезного электроэрозионного многопроходного станка MG DK7750
Перемещение рабочего стола X×Y, мм 500 × 630
Рабочий стол, мм 600× 900
Максимальная толщина резания, мм

300

(500 – опция)

Максимальный угол наклона проволоки

±6°/80 мм

±30°/100 мм -опция

Максимальная нагрузка на стол, кг 800
Тип конструкции направляющих проволоки регулируемая

Максимальная производительность, мм2/мин

160

Средняя эффективная производительность, мм2/мин

100
Наилучшая шероховатость поверхности, мкм

Ra 2,5 – при однопроходной обработке

Ra 1,2…1,5 – при многопроходной обработке

Диаметр проволоки, мм Ø0,12–0,25
Максимальный рабочий ток, А 10
Общая потребляемая мощность, кВт 2
Точность обработки, мм ±0,007
Электропитание 3 фазы × 380 В × 50 Гц
Габариты станка, мм 1800 × 1300 × 1700
Масса станка 2 300
