Детальное описание

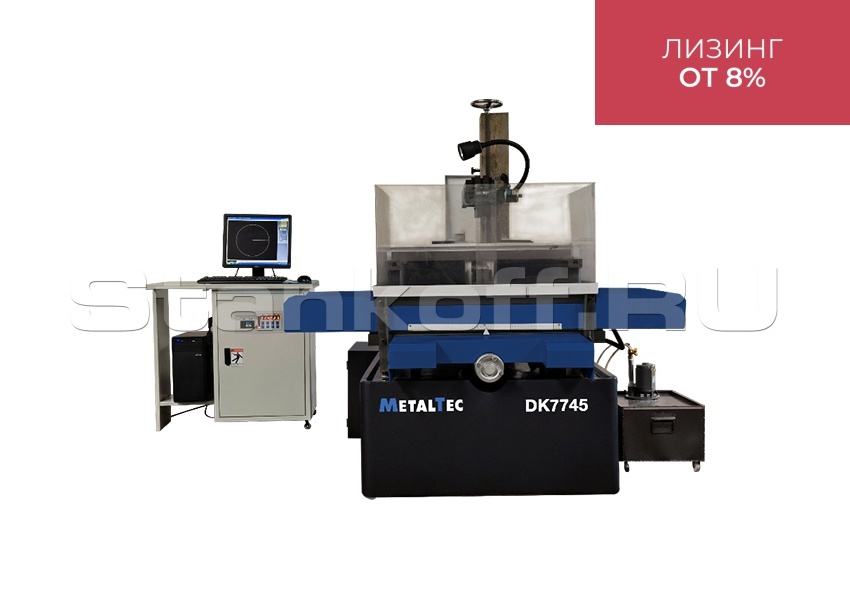

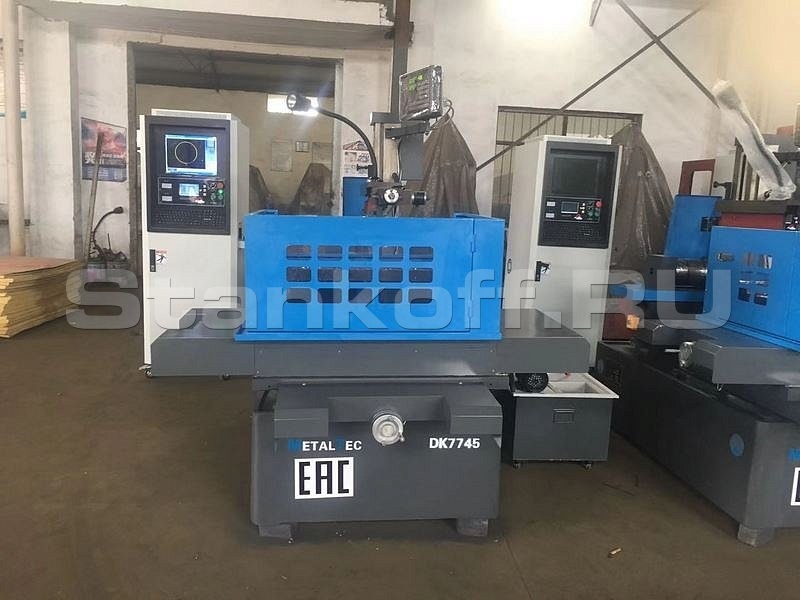

Электроэрозионный проволочно-вырезной станок Metaltec DK 7745 предназначен для производства различных типов металлических изделий. Основное преимущество электроэрозионной обработки заключается в том, что ее можно использовать для обработки любого материала, если он является токопроводящим.

Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

Область применения

Возможно обрабатывать детали из карбида вольфрама или титана, которые трудно обрабатывать традиционными методами резания.

Электроэрозионная обработка позволяет обрабатывать закаленные детали. В то время как другие методы обработки должны быть выполнены до того, как заготовка будет закалена с помощью термообработки, электроэрозионная обработка также может быть применена к закаленному материалу.

Таким образом, можно избежать любой потенциальной деформации в результате термической обработки.

Отличительные особенности

  • Станок позволяет обрабатывать любые токопроводящие материалы, различной твердости.
  • Отсутствует любая стружка.
  • Поверхность заготовки не деформируется из-за отсутствия термического и механического влияния.
  • Изготовление деталей сложной формы и малых размеров.
  • Простота конструктива станка увеличивает его надежность в процесс эксплуатации.
  • Проволочный электрод используется многократно, удешевляя процесс производства.

Преимущества

  • Высокая мощность генератора импульсов позволяет обрабатывать на высокой скорости.
  • Встроенная система ЧПУ – Autocut, на русском языке.
  • Усиленная станина для обработки деталей большой массы.

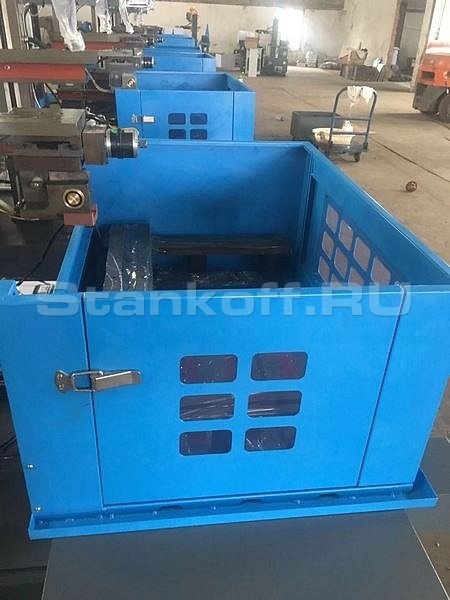

  • Пластиковый усиленный защитный экран рабочей зоны.

Получаемые изделия


Конструктивные особенности

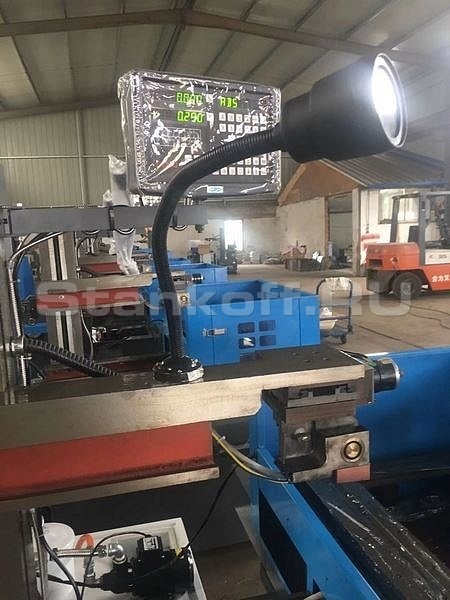

Комплект оптических линеек (УЦИ)

Комплект оптических линеек (УЦИ)

Дискретность шкалы измерения – 5 мкм.

Узел натяжения и перемотки проволки

Узел натяжения и перемотки проволки

Позволяет многократное использование проволоки. С узла подается проволока в рабочую зону. Для обработки используется молибденовая проволока, перемотка реверсная, благодаря чему 200 метров проволоки хватает на 40 часов работы.

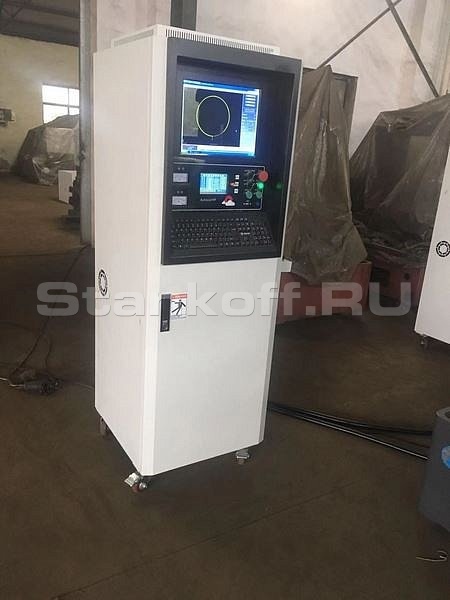

Встроенная CAD/CAM система на основе

Встроенная CAD/CAM система на основе "AutoCAD"

Позволяет формировать управляющую программу непосредственно на стойке ЧПУ без дополнительного программного обеспечения.
Русифицировано.

Централизованная система смазки

Централизованная система смазки

Удобство в обслуживании узлов станка и сокращение времени на смазку.

ТипОднопроходной
Режущий ток, А≤ 6
Шероховатость, мкм1,6 - 3,2
Рабочая точность, мм0,012 - 0,015
Потребляемая мощность станка, кВт≤ 1,5
Метод приводаШаговый
Линейка с цифровым дисплеем, мм0,005
Направляющие Скольжения

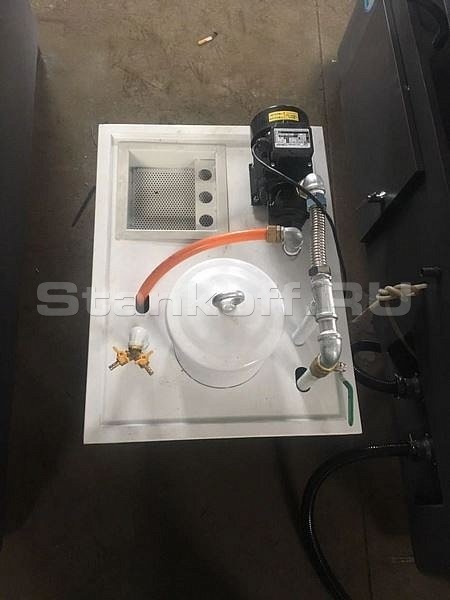

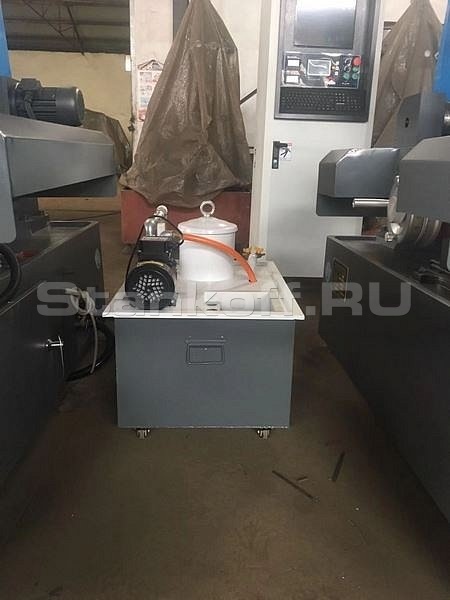

Насосная станцияНормального давления
Объем резервуара, л40
Биение (колебания) на трубке хранения проволоки, мм≤ 0,01
Рабочий стол
Размер рабочего стола, мм810×560
Ход рабочего стола, мм450 × 550
Допустимая нагрузка на стол, кг400
Обработка детали
Макс. толщина обрабатываемой детали, мм450
Макс. конус обрабатываемой детали± 3 ° / 80 мм
Эффективность резки, мм2 / мин≤ 150
Проволока
Диаметр проволоки, мм0,12 ~0,20
Скорость проволоки, м/с5,8 - 11,5
Габаритные размеры
Длина, мм2200
Ширина, мм1700
Высота, мм1900
Вес, кг1050
