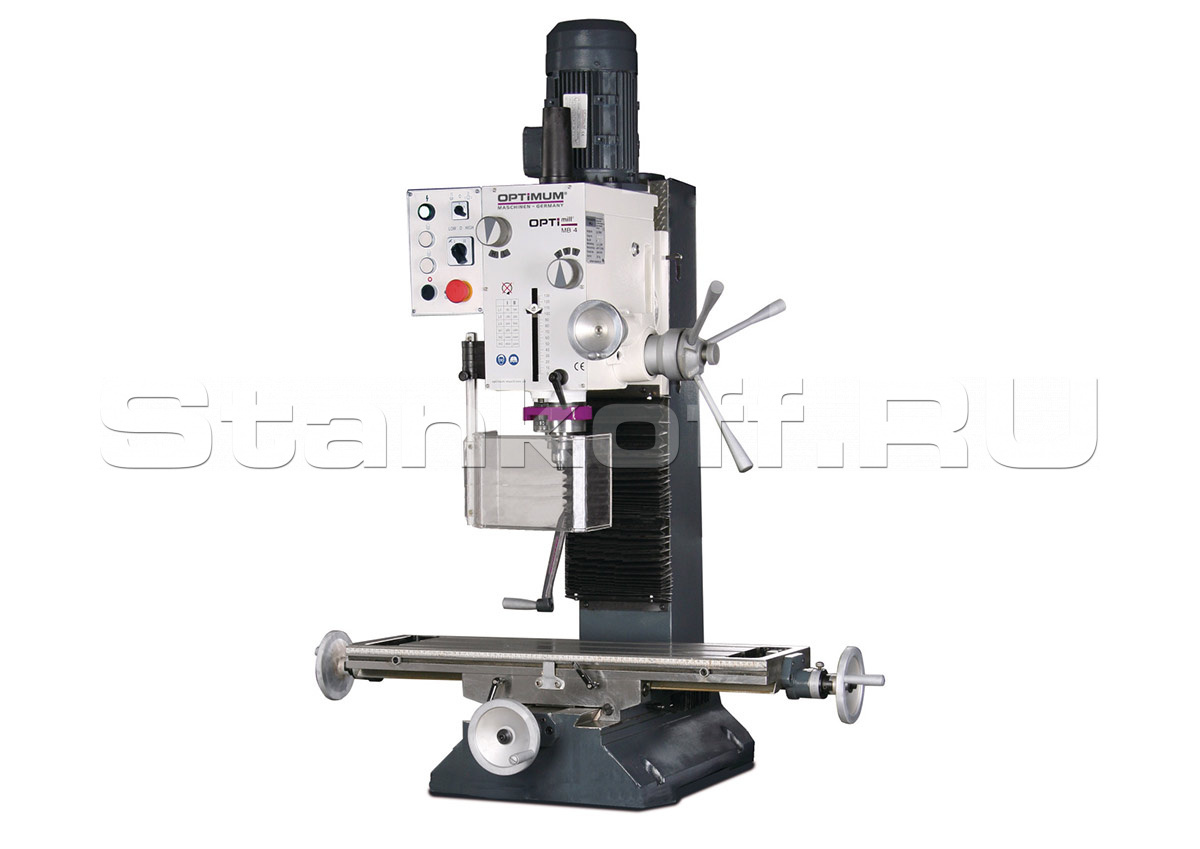

Сверлильно-фрезерный станок OPTImill MB 4


Сверлильно-фрезерный станок OPTImill MB 4 Сверлильно-фрезерный станок OPTImill MB 4 Сверлильно-фрезерный станок OPTImill MB 4 Сверлильно-фрезерный станок OPTImill MB 4
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Универсальный прецизионный сверлильно-фрезерный станок с двухступенчатым приводным двигателем с механической коробкой передач для оптимальной передачи мощности.

Преимущества

  • Надежный фрезерный станок с механическим редуктором и резьбонарезными функциями;
  • Тяжелое, монолитное исполнение;
  • Высокопроизводительный и экономичный 2-скоростной асинхронный электродвигатель;

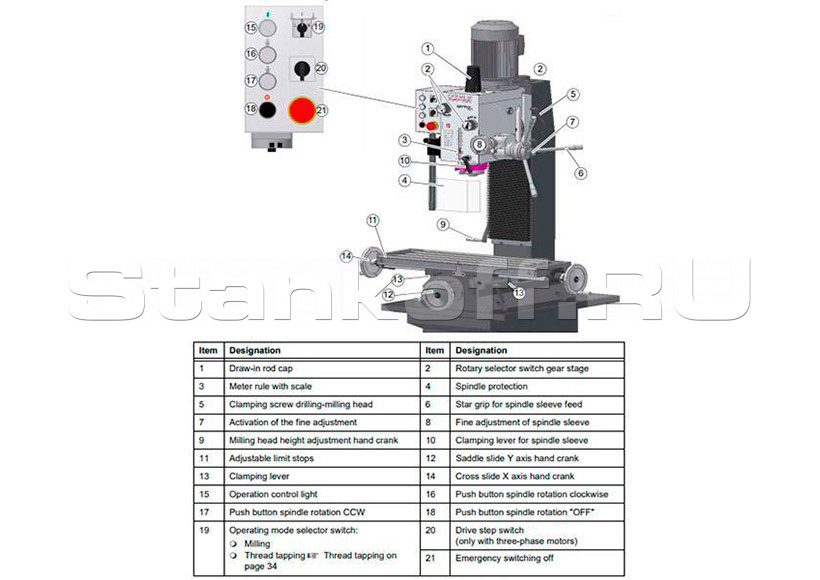

  • Простая в использовании панель управления с ударным выключателем аварийного останова;
  • Функция нарезки резьбы;
  • Большеразмерный защитный экран с конечным выключателем;
  • Ручная подача смены направления пиноли;
  • Большой диапазон скоростей от 95 до 3200 об/мин при 12 переключаемых скоростях;
  • Вращение шпинделя;
  • Поворотная на ± 60° фрезерная головка с возможностью работы в любом промежуточном положении.;
  • Шлифованные и шабреные направляющие типа “ласточкин хвост”, регулируемые клиновыми планками;
  • Регулируемые упоры перемещения стола, легко читаемая измерительная шкала на фронтальной части стола;
  • Защита направляющих от попадания стружки;
  • Регулируемые клинья.

Режим работы «нарезка резьбы»


  • Двигатель активируется при перемещении рычага пиноли вниз;
  • Когда заданная глубина достигнута, направление вращения шпинделя меняется на противоположное;
  • Метчик снова выходит из заготовки;
  • Когда пиноли полностью отведено к точке переключения, вращение шпинделя прекращается.


Технические характеристики сверлильно-фрезерного станка OPTImill MB 4
Напряжение 380 В
Мощность 2 кВт
Мощность привода 1.5 кВт
Конус шпинделя КМ4
Мах ø сверления 28 мм
Max ⌀ торцевой фрезы 63 мм
Max ⌀ концевой фрезы 28 мм
Максимальный диаметр рассверливания в стали 32 мм
Размер стола 800х240 мм
Max расстояние от шпинделя до стола 460 мм
Вылет вертикального шпинделя 275 мм
Поворот шпинделя ± 60 °
Частота вращения шпинделя 95 - 3200 об/мин
Количество скоростей шпинделя 2х6
Размер T-образных пазов на столе 14 мм
Кол-во T-образных пазов на столе 3
Расстояние между Т-образными пазами на столе 63 мм
Максимальная грузоподъемность 80 кг
Размер Т-образных пазов стола 14 мм
Подключение сжатого воздуха 700-1060 кПа
Ручное перемещение по оси X 450 мм
Ручное перемещение по оси Y 195 мм
Ручное перемещение по оси Z 430 мм
Патрон шпинделя MT 4
Диапазон поворота фрезерной головки по Z - X плоскости ± 60 °
Ход шпинделя 120 мм
Вес 320 кг
Вес (брутто) 380 кг

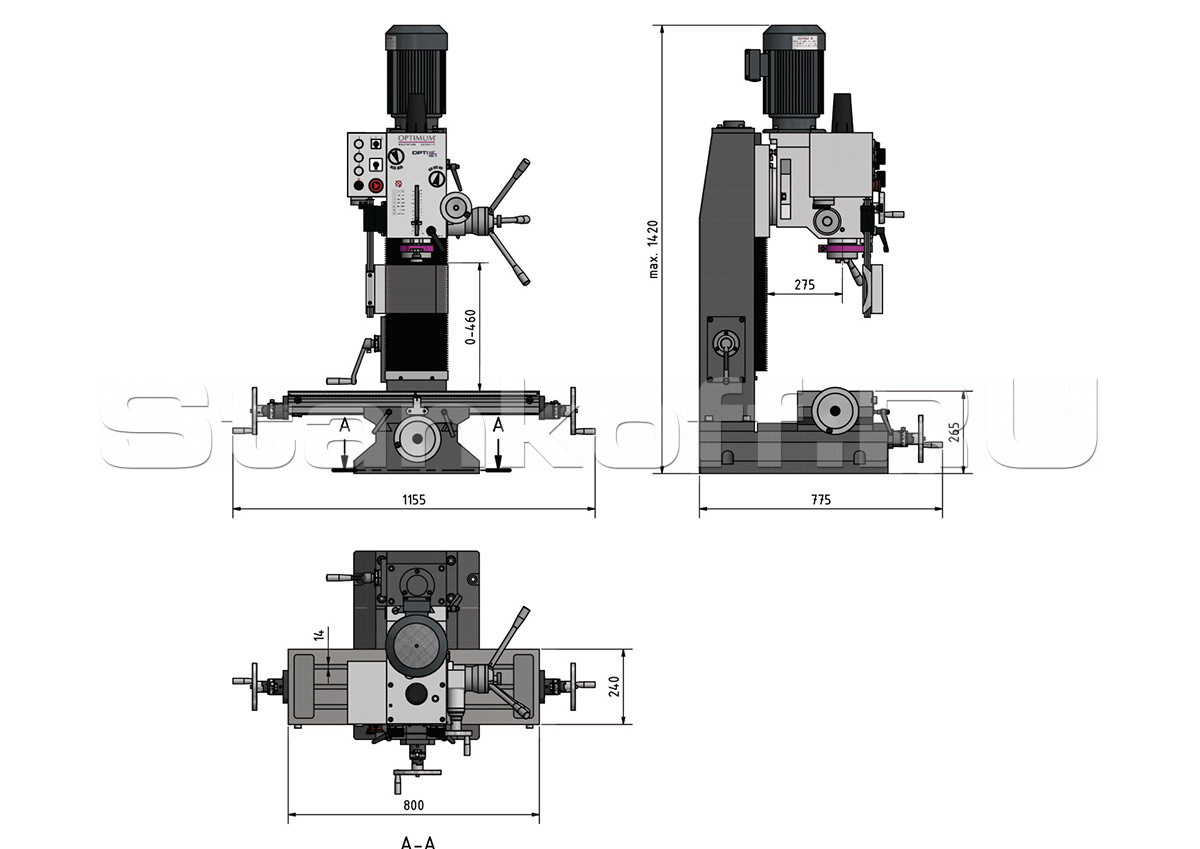

Габариты (Д*Ш*В) 850x1150x1150 мм
Габариты упаковки (Д*Ш*В) 850x760x1160 мм
