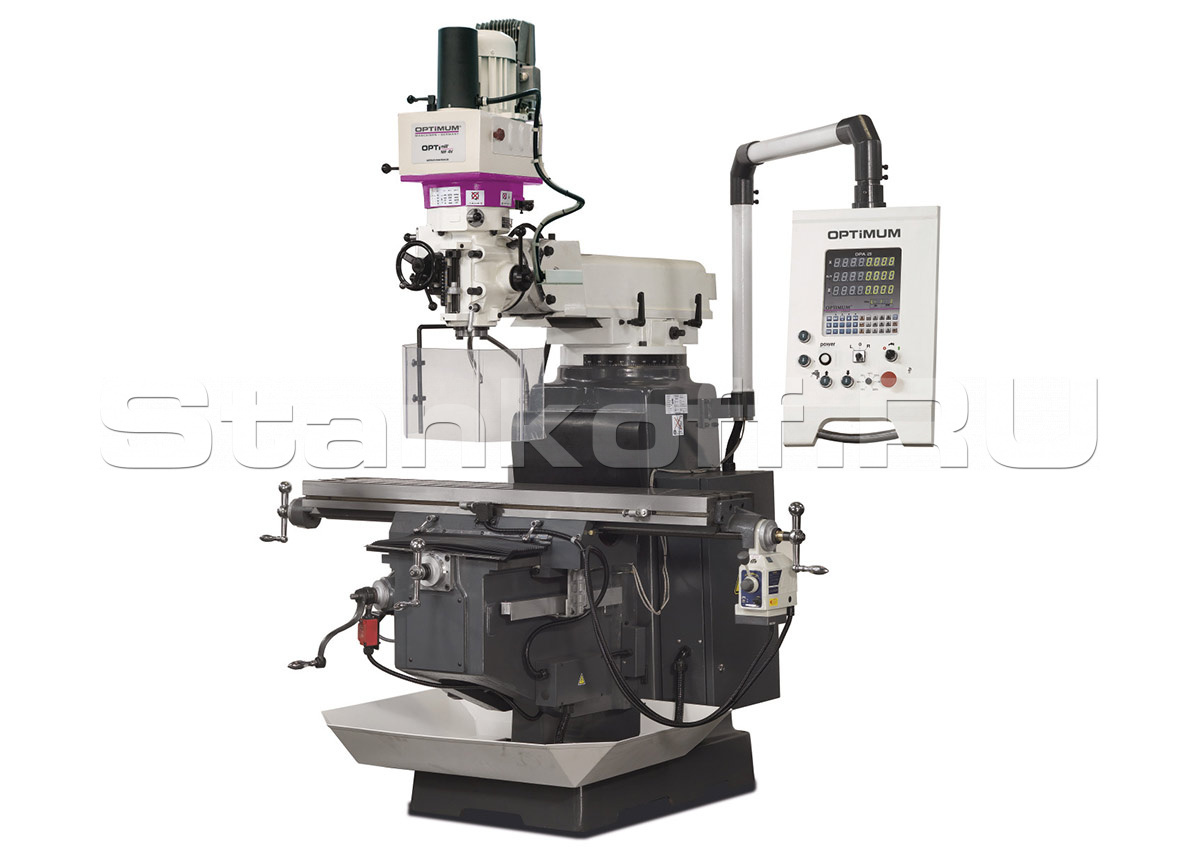

Вертикально-фрезерный станок OPTImill MF 4V


Вертикально-фрезерный станок OPTImill MF 4V Вертикально-фрезерный станок OPTImill MF 4V Вертикально-фрезерный станок OPTImill MF 4V
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Многофункциональные сверлильно-фрезерные станки для профессионального использования. Бесступенчатый привод с электронным преобразователем частоты «Сделано в ЕС» и цифровым 3-осевым индикатором положения DPA 21.

Описание

  • Жесткая массивная конструкция из высококачественного серого чугуна;
  • Поворотная на ±45° сверлильно-фрезерная головка;
  • Высокая точность, благодаря коническому роликовому подшипнику, регулировка пиноли с точностью менее 0,01 мм;
  • Автоматическая подача пиноли;
  • Регулируемый ограничитель глубины сверления с миллиметровой шкалой, читаемый спереди;
  • Вращение вправо/влево для нарезания резьбы;
  • Оси X и Z с регулируемой направляющей ласточкиного хвоста;
  • Система охлаждения;
  • Регулируемый по высоте защитный экран с микровыключателем, от стружки и деталей, для максимальной защиты оператора;
  • Массивное и крупногабаритное основание XY, точно обработанная поверхность с Т-образными пазами.

MF 2V

Ось Y с регулируемой направляющей ласточкин хвост.

MF 4V

  • Ось Y с плоской направляющей;
  • Большой ход по оси Y 400 мм;
  • Регулировка высоты стола с электроприводом (ось Z).

Преимущество

  • Siemens SINAMICS G110M преобразователь
  • Компактность конструкции, особенно EMV;
  • Внутренние функции безопасности;
  • Сделано в ЕС.
  • Дополнительная система зажима инструмента (Арт. №: 3352394)

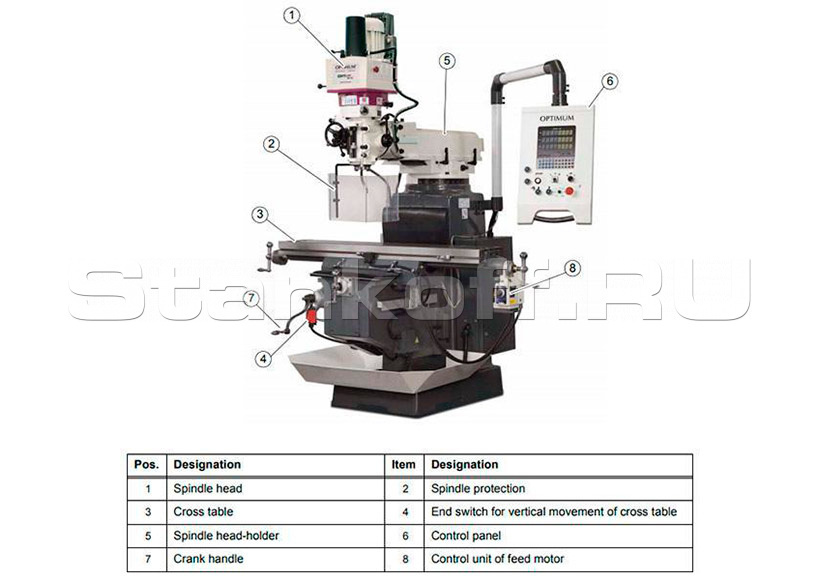

Панель управления OPTI

  • Интегрированная панель управления;
  • Встроенный цифровой индикатор положения DPA 21 с индикацией скорости.
Технические характеристики вертикально-фрезерного станка OPTImill MF 4V
Напряжение 380 В
Мощность 4.5 кВт
Мощность привода 3 кВт
Конус шпинделя M16
Мах ø сверления 28 мм
Max ⌀ торцевой фрезы 100 мм
Max ⌀ концевой фрезы 20 мм
Максимальный диаметр рассверливания в стали 32 мм
Размер стола 1370х254 мм
Max расстояние от шпинделя до стола 446 мм
Вылет вертикального шпинделя 200-680 мм
Поворот шпинделя ± 90 °
Количество скоростей шпинделя 8 и бесступенчато
Частота вращения вертикального шпинделя 9 - 6750 об/мин
Размер T-образных пазов на столе 16 мм
Кол-во T-образных пазов на столе 3
Расстояние между Т-образными пазами на столе 63 мм
Максимальная грузоподъемность 275 кг
Размер Т-образных пазов стола 16 мм
Шаг Нм H·м
Подключение сжатого воздуха 700-1060 кПа
Количество осей 3
Ручное перемещение по оси X 900 мм
Ручное перемещение по оси Y 320 мм
Ручное перемещение по оси Z 400 мм
Автоматическое перемещение по оси X 800 мм
Автоматическое перемещение по оси Y 400 мм
Автоматическое перемещение по оси Z 305 мм
Патрон шпинделя ISO 40 DIN 2080
Диапазон поворота фрезерной головки по X - Y плоскости ± 90 °
Диапазон поворота фрезерной головки по Z - X плоскости ± 45 °
Ход шпинделя 127 мм
Диапазон автоподачи шпинделя 0.04-0.08-0.15 мм/об
Вес 1150 кг
Вес (брутто) 1250 кг

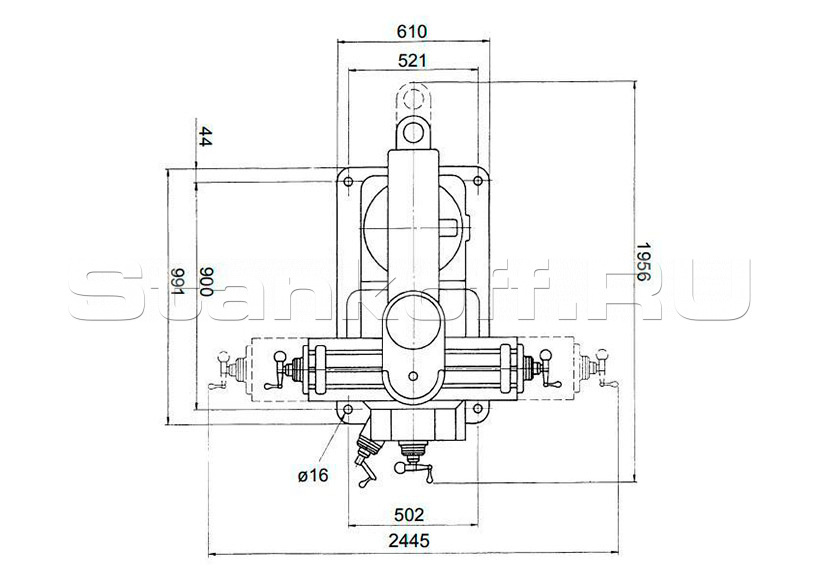

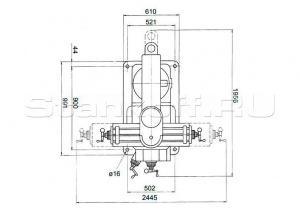

Габариты (Д*Ш*В) 1450x1500x2200 мм
Габариты упаковки (Д*Ш*В) 1650x1850x2000 мм
