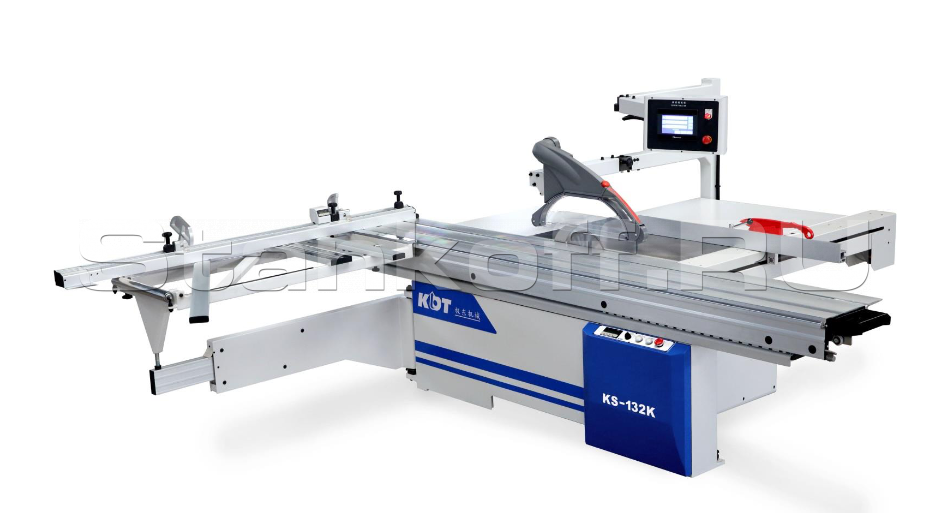

Форматно-раскроечный станок KS-132K
Реклама Рекомендуем предложения
Детальное описание
KS-132K предназначен для чистового раскроя листового материала (ЛДСтП, МДФ, фанеры, клееных щитов из массива, пластиков и т.д.) на заготовки по заданным размерам. Рекомендован предприятиям по выпуску мебели и столярных изделий, допускается использование при многосменном режиме работы.
Особенности
- Параллельный упор с серводвигателем для установки размера.
- На поперечном упоре установлен цифровой счетчик.
- Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка.
- Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация.
- Мощная пильная каретка, изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430мм.
- Собственные электродвигатели на подрезную и основную пилу 0,75/5,5кВт, позволяют использовать станок в многосменном режиме работы и распускать различный материал.
- Электро подъем и опускание основного пильного диска с индикацией значительно сокращает время настройки узла.
- Прозрачный аспирационный защитный кожух СЕ на пилы, позволяет визуально контролировать процесс пиления, а также эффективно удалять опилки из зоны резания.
Особенности
![Станина станка](https://www.prostanki.com/img/upload/ABmCRA5yVquuld_8806945492.png)

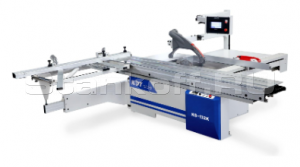

Станина станка
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит отпуск для снятия всех внутренних напряжений в материале, далее происходит обработка на пяти осевом металлообрабатывающем станке, где фрезеруются все площадки и отверстия для монтажа узлов и агрегатов.![Роликовая каретка](https://www.prostanki.com/img/upload/AJzdvzAgLRQPI0_9348149745.png)
Роликовая каретка
Роликовая каретка – гарантирует высочайшее качество раскроя, отсутствие люфтов при движении каретки, плавность и легкость хода на весть срок эксплуатации станка. Каретка изготовлена из алюминиевого многоячеистого профиля с шириной рабочей части 430мм.![Большая металлоемкость пильного узла](https://www.prostanki.com/img/upload/3Btu3Zu9BJdkj7_8737107872.png)
Большая металлоемкость пильного узла
Большая металлоемкость пильного узла значительно увеличивает долговечность агрегатов, так как на них практически отсутствует вибрация.![Пульт управления с сенсорным экраном (TouchScreen)](https://www.prostanki.com/img/upload/0gAj0RJw7cTUq9_6586538425.png)
Пульт управления с сенсорным экраном (TouchScreen)
Система управления с сенсорным экраном (TouchScreen) обеспечивает максимальное удобство работы на станке. Управление параллельным упором (настройка ширина раскроя) также осуществляется с пульта. Точность и плавность перемещения упора обеспечивается за счёт сервомотора Delta (Тайвань) и высокоточной шарико-винтовой пары Hiwin (Тайвань). Скорость перемещения упора до 15 м/мин. Дополнительный пульт управления на станине позволяет быстро включать и выключать двигатели основной и подрезной пилы, а также настраивать угол наклона (отображается на электронном табло).Для обеспечения безопасности оба пульта управления оснащены кнопками аварийной остановки.
![Удобная рукоятка настройки](https://www.prostanki.com/img/upload/q64GYlXCK0ZGBt_3170856649.png)
Удобная рукоятка настройки
Удобная рукоятка настройки подрезной пилы по высоте, позволяет осуществлять быструю регулировку узла.![Полноформатные дополнительные столы](https://www.prostanki.com/img/upload/q956YVfAIfUoyv_6833359984.png)
Полноформатные дополнительные столы
Полноформатные дополнительные столы позволяют распускать листы различных размеров.![Поперечный упор (линейка)](https://www.prostanki.com/img/upload/ERYAo7Iibz7irX_4212734672.png)
Поперечный упор (линейка)
Поперечный упор (линейка) оборудован откидными упорами с оптическими линзами для быстрой и точной настройки на необходимый размер. Поперечный и продольный упоры оснащены линейками с гравированными шкалами, которые не истираются во время всего срока службы станка. При необходимости поперечный упор, может быть, развернут на угол от 0 - 45° для пиления под углом.![Продольный упор](https://www.prostanki.com/img/upload/hXRK8BWsqAoK2Q_8276298604.png)
Продольный упор
Продольный упор позволяет оперативно и точно выставить необходимое значение. Толкатель для безопасной работы с узкими заготовками.![Прозрачный защитный кожух](https://www.prostanki.com/img/upload/UDgkD6lTIM17nH_8122679204.png)
![Прозрачный защитный кожух](https://www.prostanki.com/img/upload/bGRcNdO5N0nr7A_1085030595.png)
Прозрачный защитный кожух
Прозрачный защитный кожух, обеспечивает визуальный контроль распила, а также прекрасное удаление опилок из зоны резания. Основной патрубок для удаления опилок находится в моторном отсеке.![Централизованная система смазки](https://www.prostanki.com/img/upload/YzXA4MkQeWH7jF_7492720612.png)
![Централизованная система смазки](https://www.prostanki.com/img/upload/JCjq9PDUjIGgQB_6121505821.png)
Централизованная система смазки
Централизованная система смазки осуществляет смазку всех требующих обслуживание узлов и агрегатов.Диаметр основной пилы, мм | 350/30 |
Частота вращения основной пилы, об/мин | 4000/5000 |
Мощность привода основной пилы, кВт | 5,5 |
Диаметр подрезной пилы, мм | 120/22 |
Частота вращения подрезной пилы, об/мин | 8000 |
Мощность привода подрезной пилы, кВт | 0,75 |
Наклон пильного диска | 0-45° |
Максимальная высота пропила - 90°, мм | 100
|
Максимальное расстояние продольного упора от пильного диска, мм | 1250 |
Размеры подвижной каретки, мм | 3200х430 |
Диаметр патрубка для аспирации, мм | 80/100 |
Масса, кг | 1000 |
Габариты LxWxH, мм | 3350х3450х1510 |
