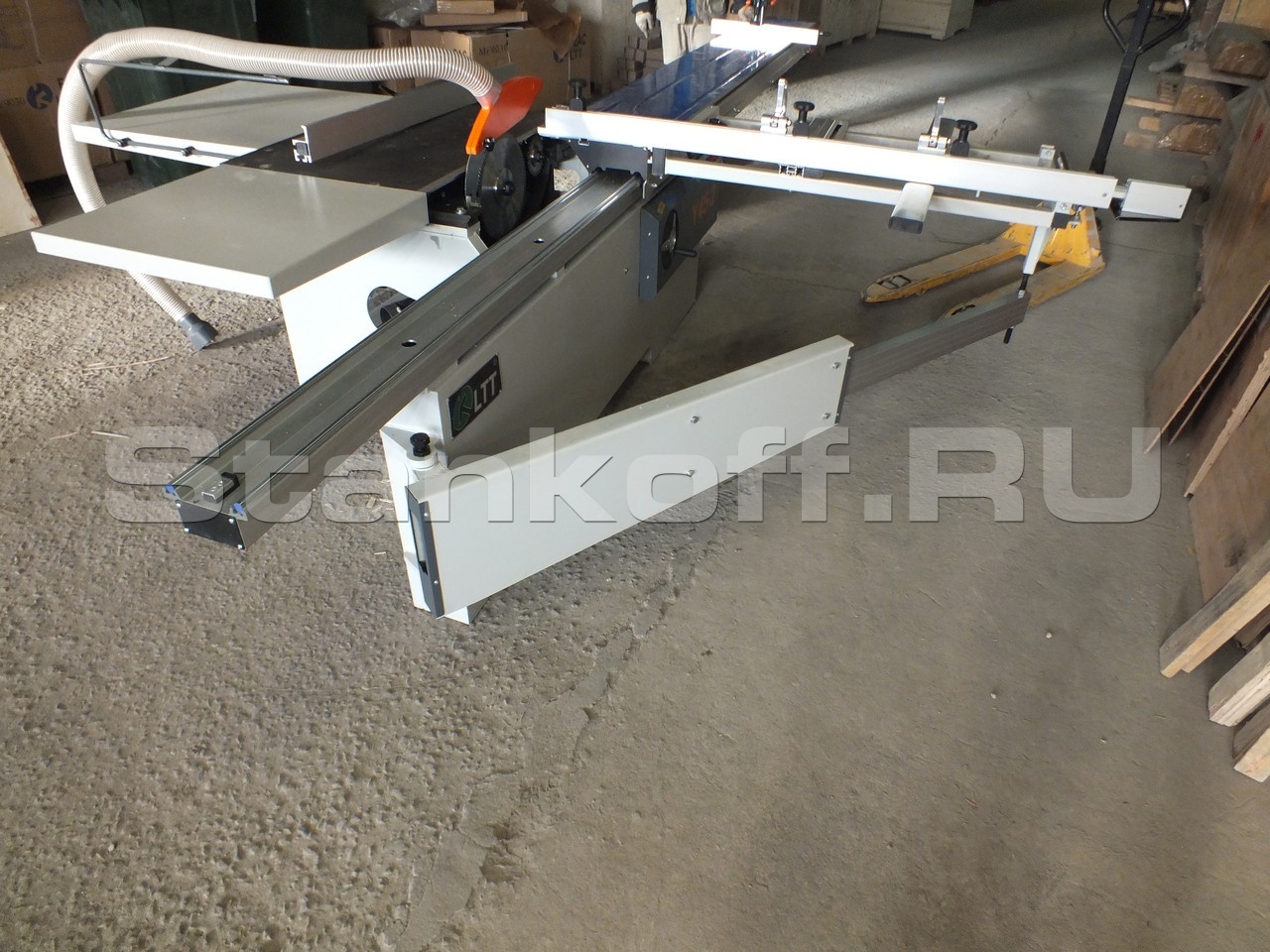

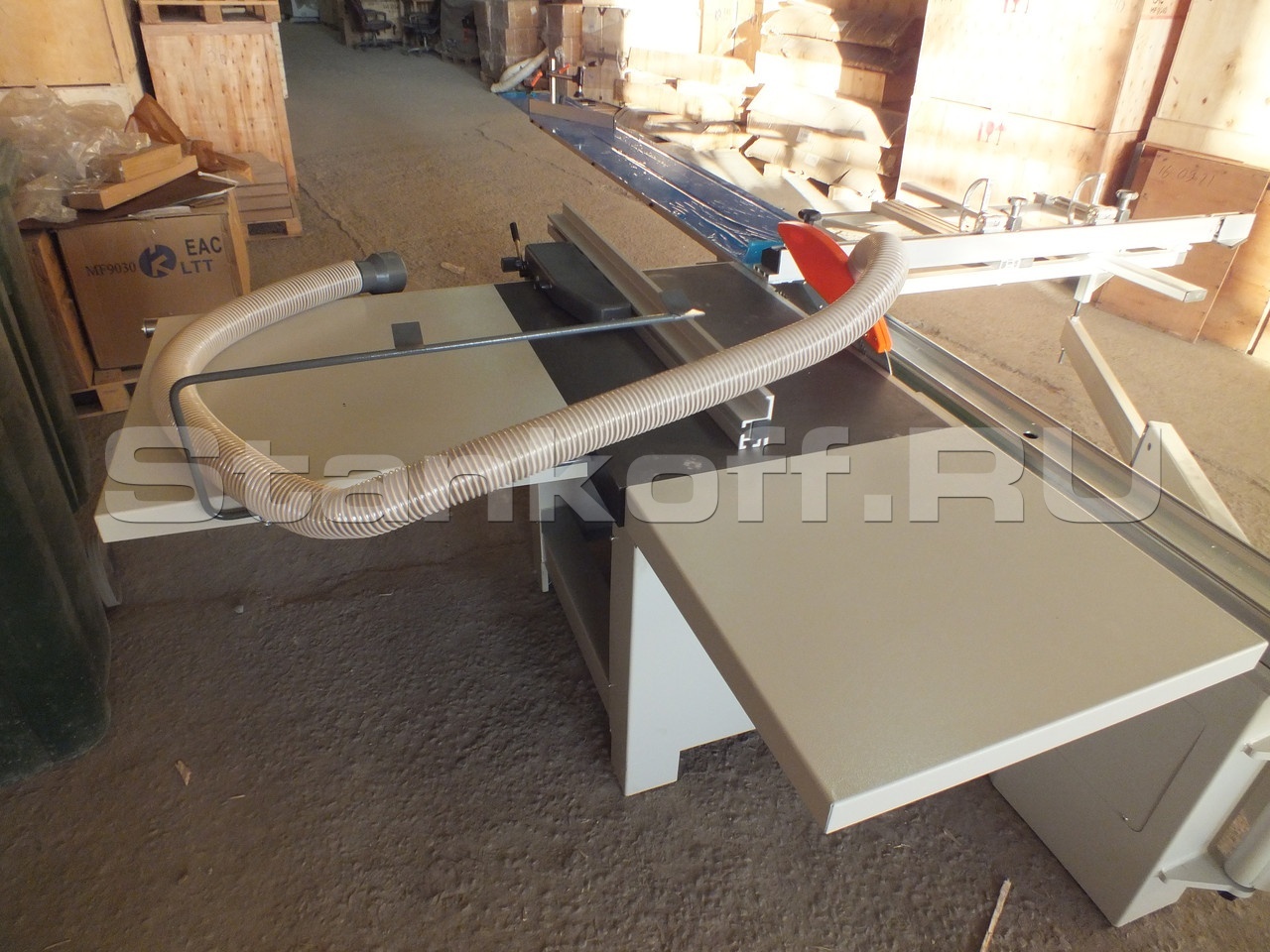

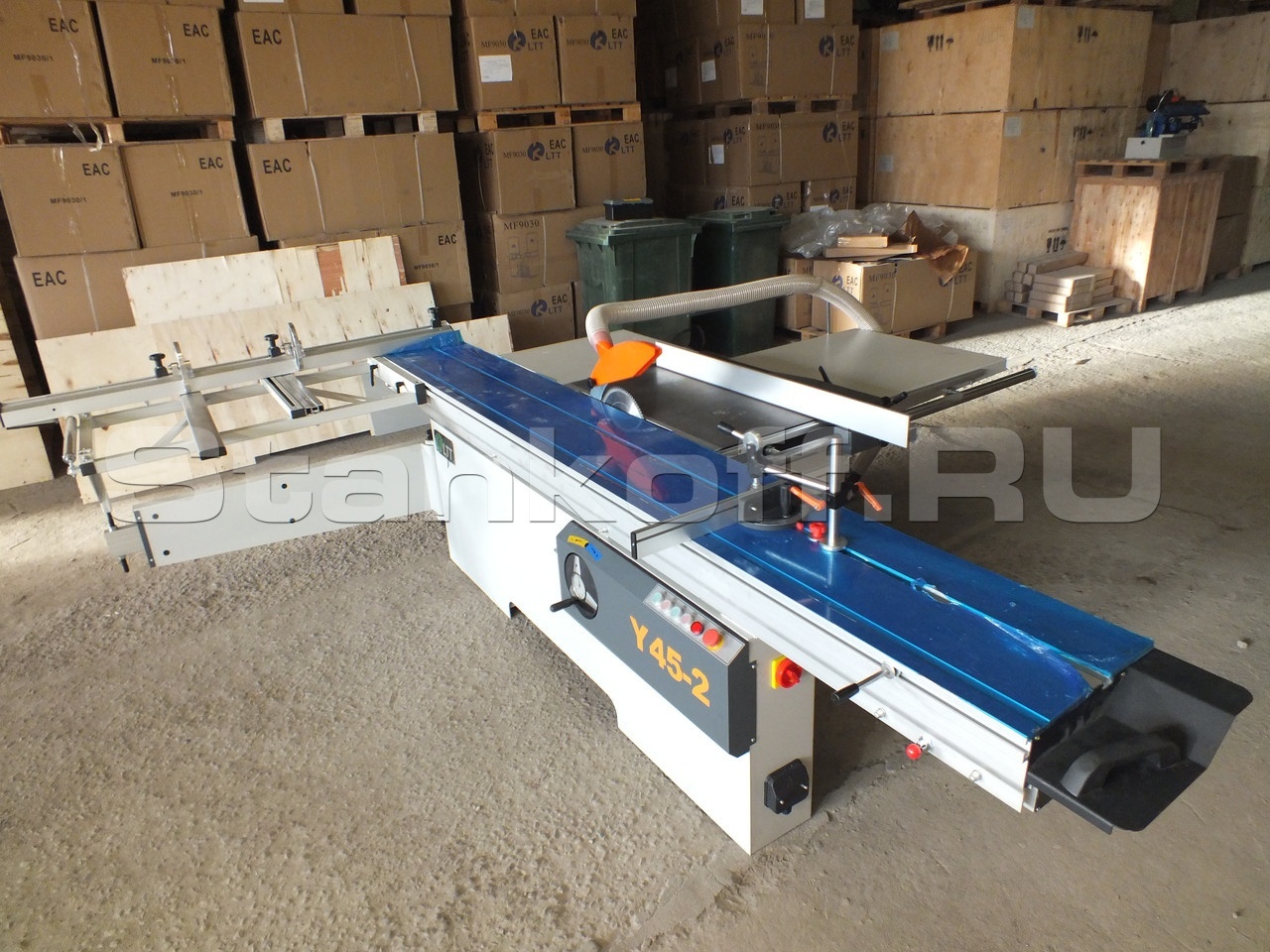

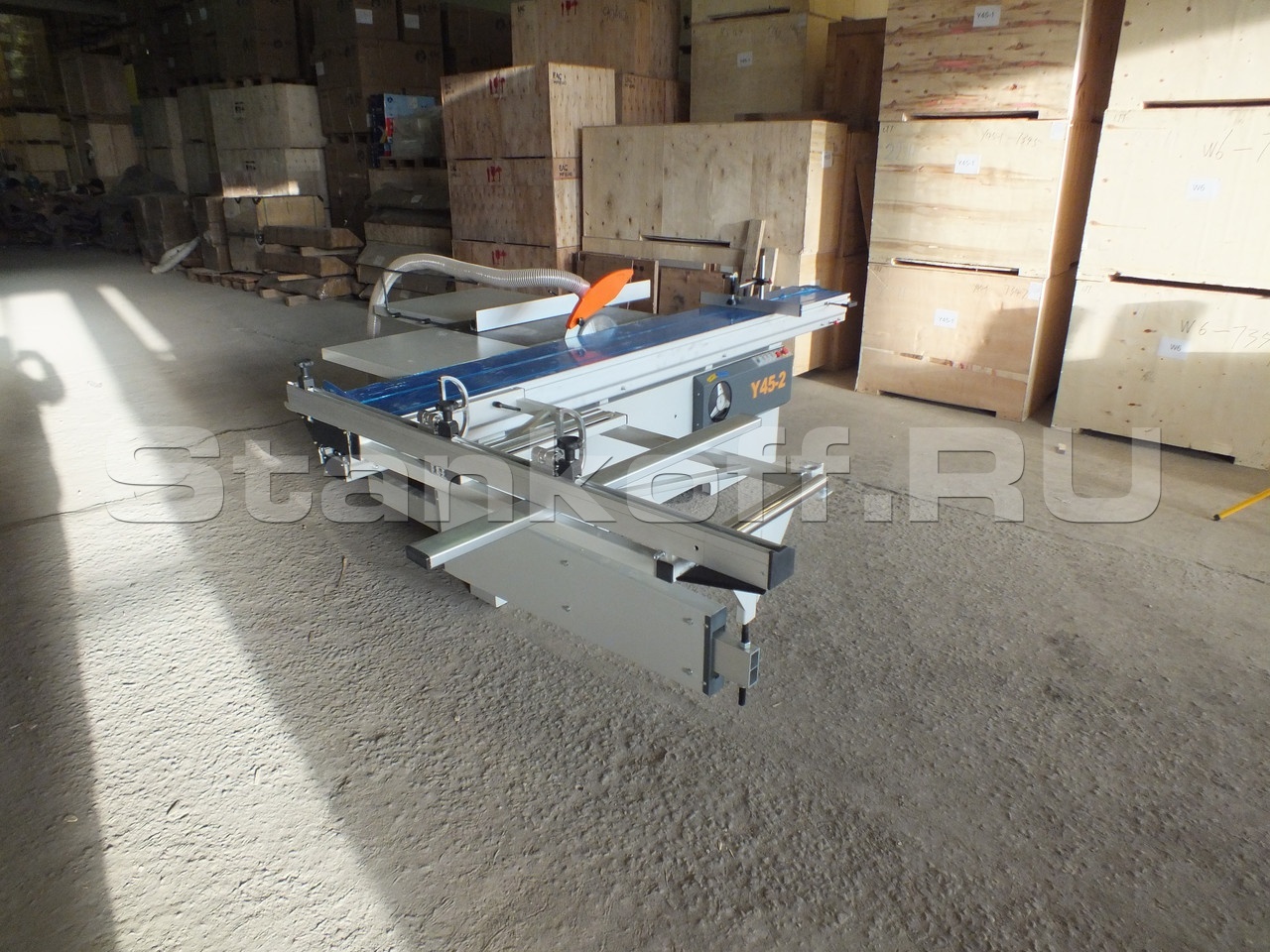

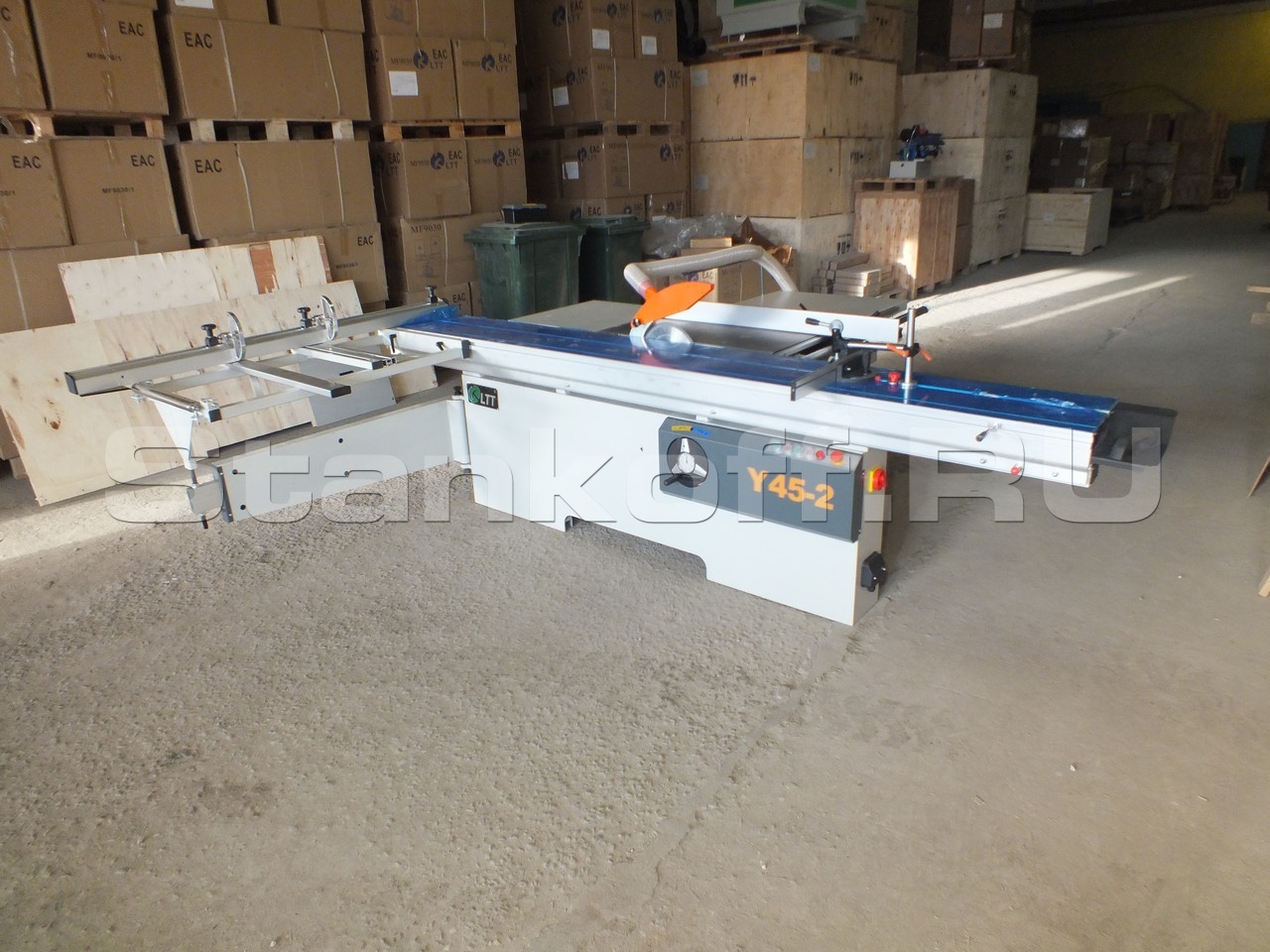

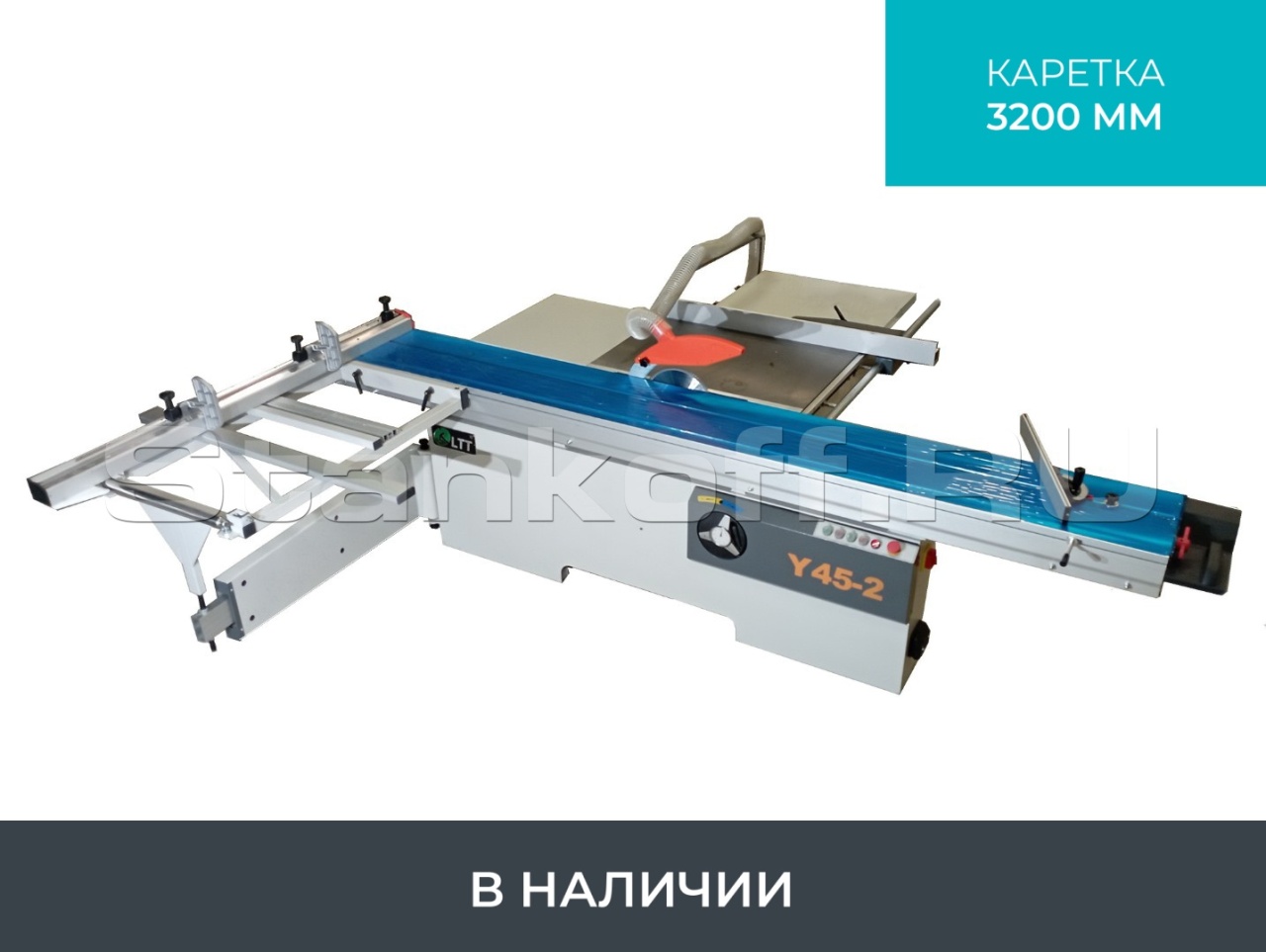

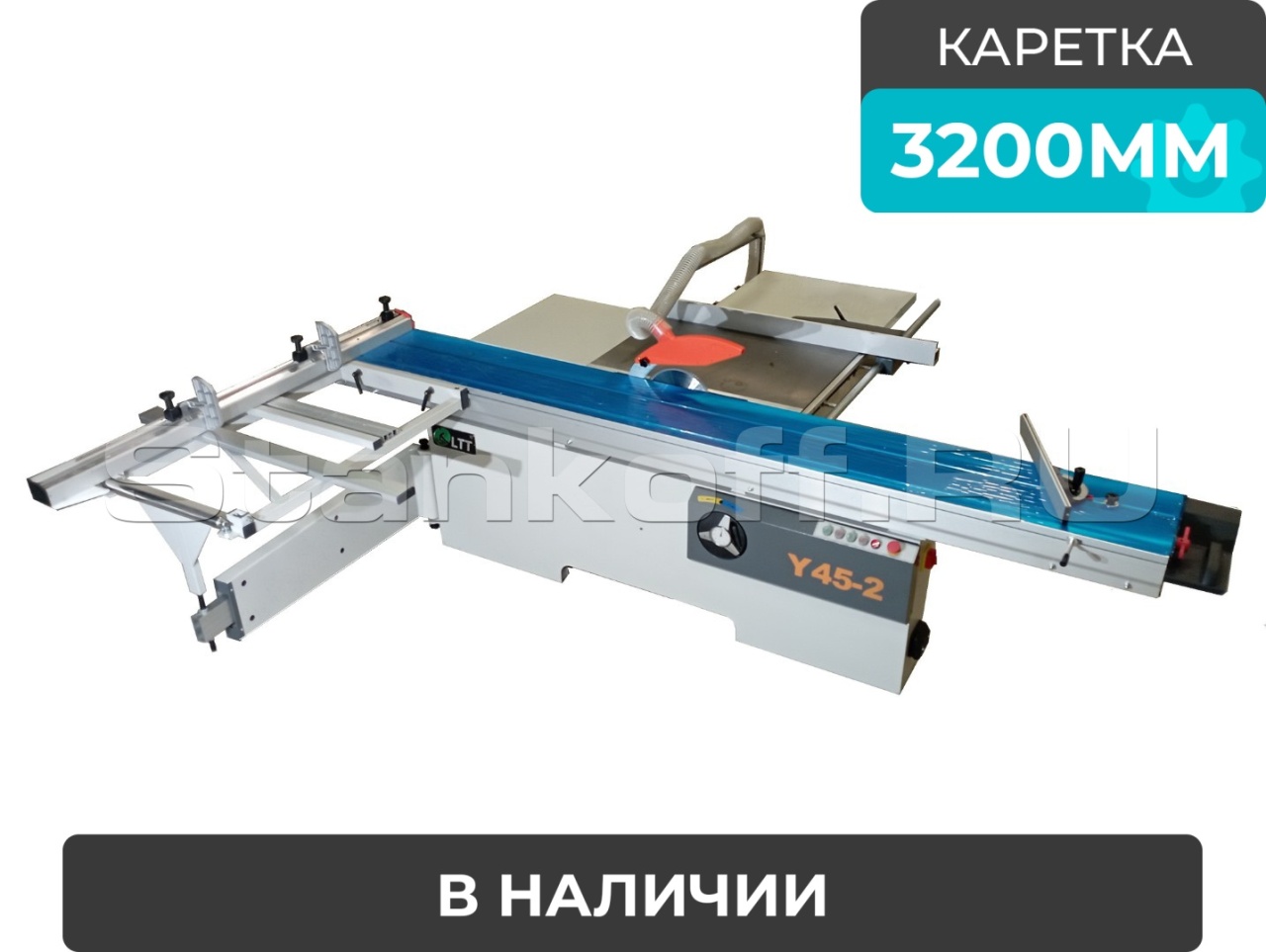

Форматно-раскроечный станок Y45-2

Роликовая каретка

Роликовая алюминиевая каретка длиной 3200 мм шириной 375 мм со стальными цилиндрическими направляющими обеспечивает точность и качество распиловки. Практика и основные производители показывают, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует обслуживания. Алюминиевая роликовая каретка и широкий поперечный стол позволяют устанавливать и перемещать относительно пильного механизма листы большого формата. Многокамерная конструкция профилей обеспечивает высокую жесткость к скручиванию.

Усиленная конструкция

Станина станка сварная, имеет жесткую конструкцию и обладает большой массой, необходимой для обеспечения высокой точности раскроя и долговечности работы станка. Станина проходит термическую обработку для снятия внутренних напряжений в сварных швах. Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает очень высокое качество и геометрию распила.

Защитный кожух

Защитный кожух обеспечивает безопасную работу и удаление опилок. В комплекте переходник для воздуховода диаметром от 60 мм до 100 мм.

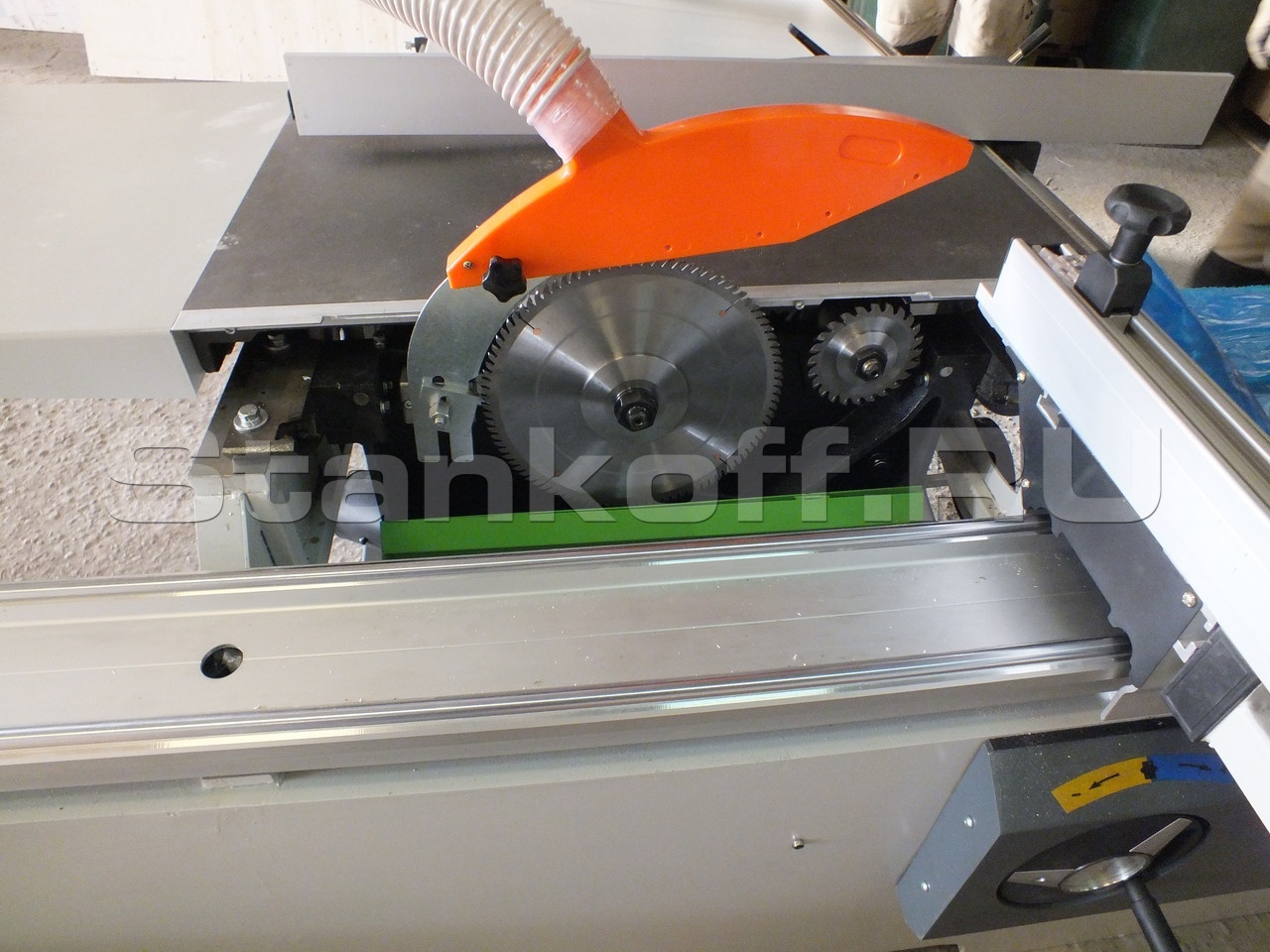

Пильный узел

Пильный узел размещается в жестком литом корпусе, обеспечивающим минимальный уровень вибрации для стабильной и точной работы узлов и механизмов. Пильный механизм включает в себя два режущих узла: основную и подрезную пилу. Станок оснащен раздельными мощными приводами на основную и подрезную пилы от независимых электрических двигателей, что позволяет обеспечить стабильное и точное функционирование обрабатывающих инструментов и защитить оборудования от перегрузок. Подрезная пила имеет попутное вращение относительно подачи заготовки и за счет предварительного реза позволяет раскраивать ламинированные листы ДСП без появления сколов.

Наклон пильного узла

Станок оснащен системой наклона пильного узла до 45°, позволяющего осуществлять распил заготовки под углом. Механическая настройка и индикация угла располагается на передней части станка, в зоне работы оператора, что позволяет осуществлять точную и быструю установку.

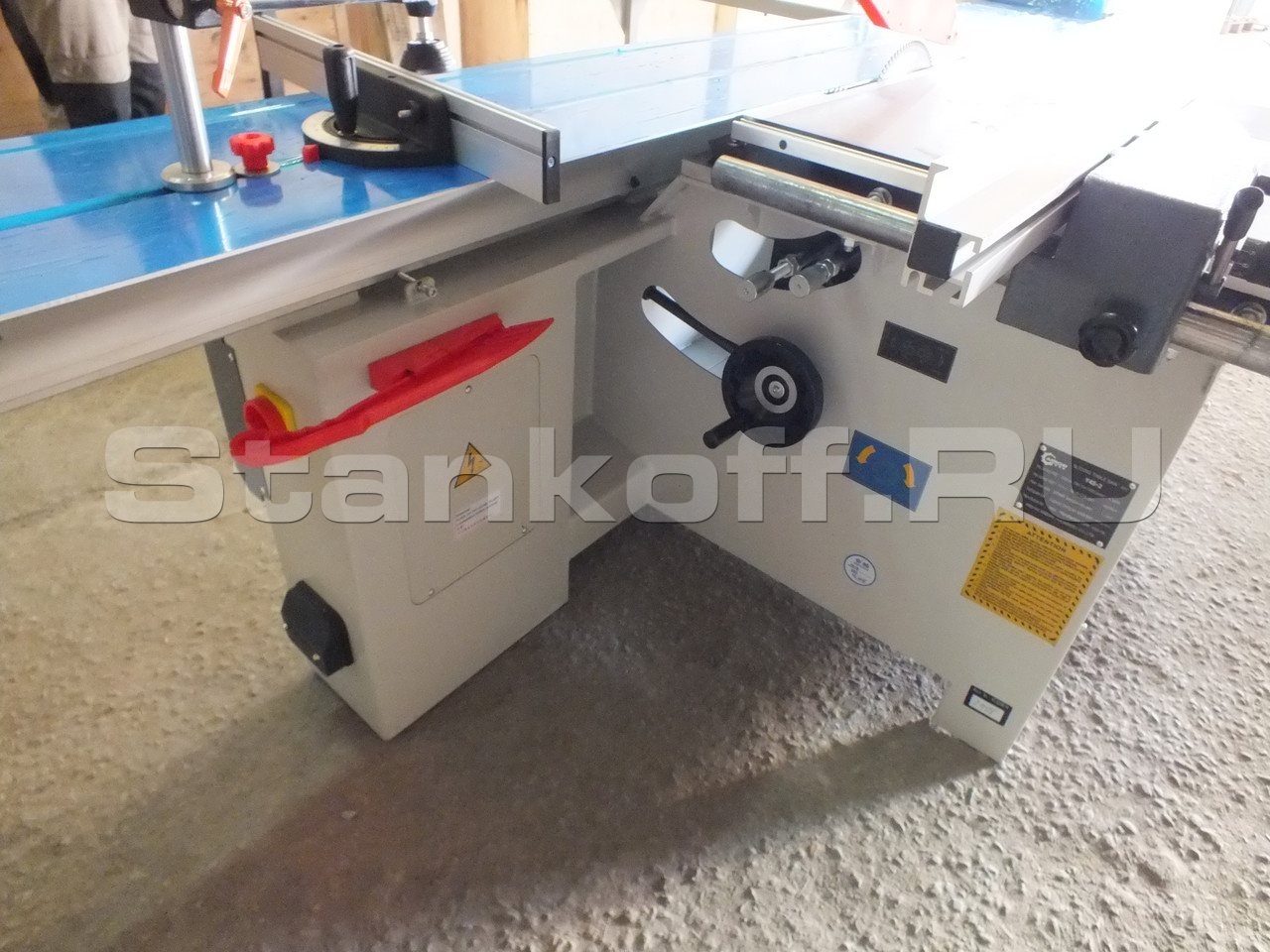

Настройка пил

Рукоятки настройки подрезной пилы по вертикали и горизонтали удобно расположены в задней части станка. Здесь же находится маховик настройки основной пилы по высоте. Модель укомплектована ограничителем движения суппорта.

Упор для угловых резов

Удобное размещение материала осуществляется посредством линейки, способной поворачиваться на угол от 90° до 45° для раскроя материала под заданным углом. Устанавливается на каретку и настраивается с помощью специальной шкалы.

Пульт управления

Пульт управления станком позволяет оператору быстро включить/выключить приводы пил. Кнопки запуска имеют удобное для оператора положение. Также на панели расположена кнопка аварийной остановки станка.

Электроприводы

Раздельные мощные приводы на основную и подрезную пилу.

Комплектующие

Комплектующие надежно спрятаны в отсек в станине станка.
