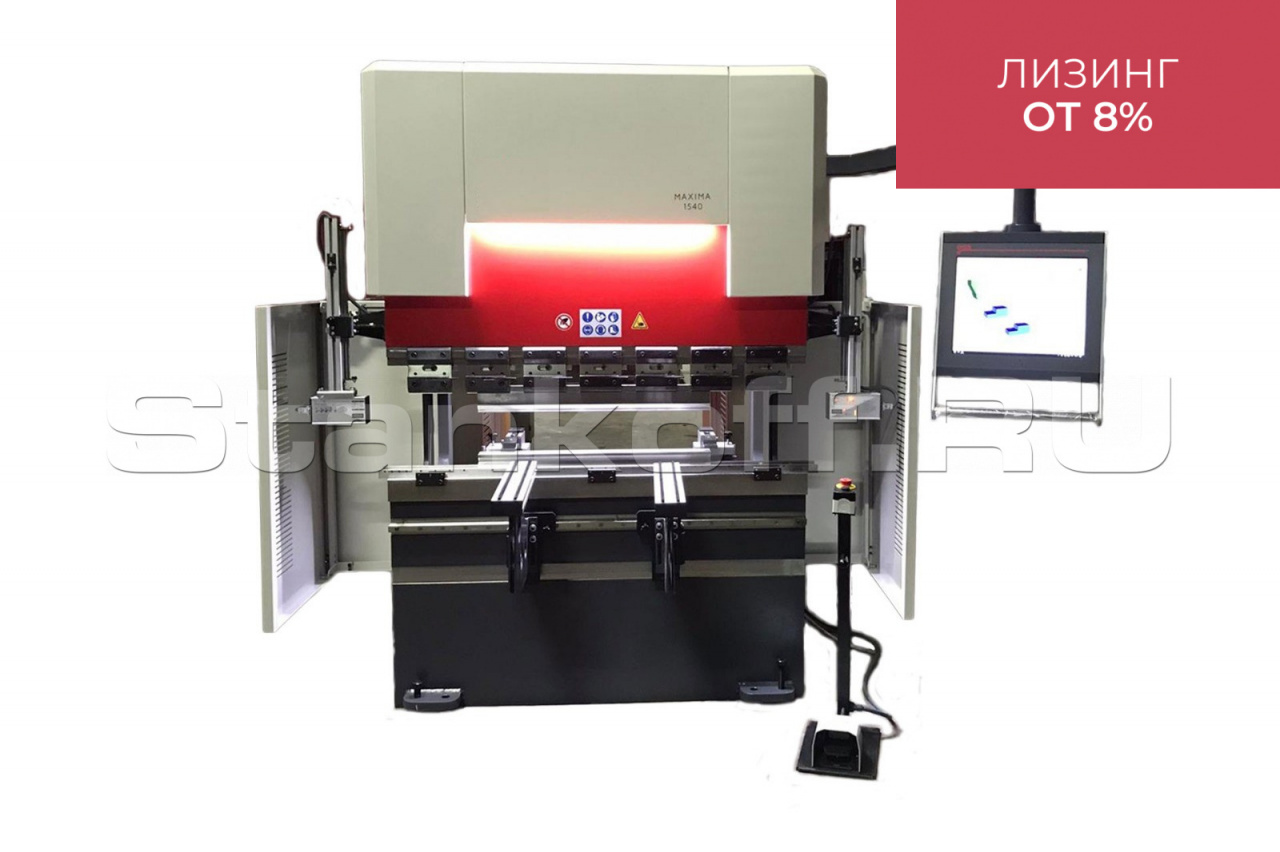

Листогибочный пресс с ЧПУ ASSISTMACH MAXIMA 1240


Листогибочный пресс с ЧПУ ASSISTMACH MAXIMA 1240
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Станина пресса

Выполнена в виде сварной конструкции с высокоточной механообработкой из прочной качественной стали. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Специалисты завода с уважением относятся к пожеланиям заказчиков и готовы произвести любые необходимые изменения, улучшающие качество и долговечность станка.

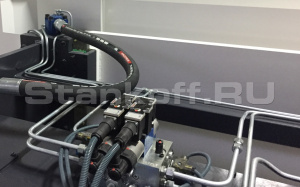

Гидравлическая система

Гидравлическая система

Представляет собой установленные с двух сторон гидроцилиндры, работающие в замкнутом контуре, который состоит из электрогидравлических серво-клапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия), высокопроизводительного гидравлического двигателя, фильтров высокого давления (с датчиком засорения и байпасом), воздушного фильтра и бака для гидравлического масла.

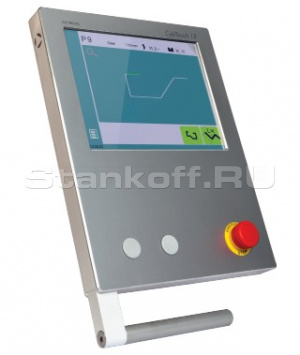

Система ЧПУ СYBELEC СYBTOUCH 12 PS 2D

Система ЧПУ СYBELEC СYBTOUCH 12 PS 2D

Листогибочный пресс MAXIMA оснащен ЧПУ Cybelec CybTouch 12 PS 2D. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат; ЧПУ автоматически рассчитывает величину хода и усилие с по заданным параметрам. Подсказки, которые появляются на графическом дисплее во время процесса гибки, существенно облегчают работу оператора.
•Возможность управления 4-мя осями (Y1-Y2-X-R)
•Сенсорное управление с 2D- графикой
•Автоматический расчет последовательности изгиба
•Автоматическая настройка усилия гибки
•Расчет глубины опускания
•Возможность коррекции и ввода угла изгиба
•Большой сенсорный экран, с яркими цветами и высокой контрастностью
•Функция сенсорного управления TouchProfile
•Интуитивно понятный и удобный интерфейс
•Легкие гибы благодаря функции EasyBend

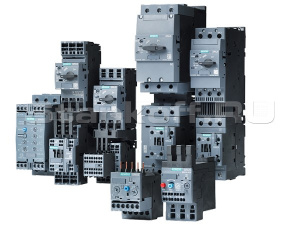

Электрические компоненты

Электрические компоненты

От одного из лучших мировых производителей- Siemens (Германия).

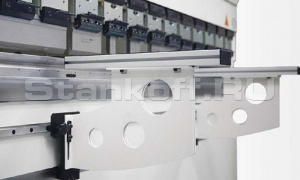

Регулируемые, скользящие передние поддержки

Регулируемые, скользящие передние поддержки

Для удобства оператора работы на станке установлены передние поддержки, которые свободно перемещаются вдоль станка по линейным направляющим, опоры также регулируются по высоте. На рабочей поверхности есть щетки для облегчения позиционирования листа оператором.

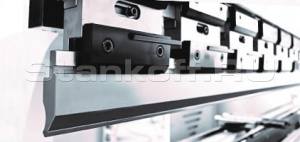

Быстрозажимные элементы крепления пуансона Promecam – Amada

Быстрозажимные элементы крепления пуансона Promecam – Amada

Листогибочный пресс оснащён специальными зажимными устройствами верхнего инструмента с системой крепления Promecam. Благодаря этим устройствам замена верхнего инструмента производится быстро и легко.

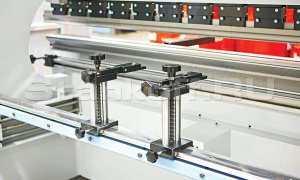

Задний упор и пальцевые блоки

Задний упор и пальцевые блоки

Перемещение заднего упора происходит посредством шарико-винтовой пары, направляющих и серво -двигателя, управляемых от ЧПУ. Пальцевые блоки заднего упора в стандарте имеют ручную регулировку по высоте, а опционально можно поставить привод с управлением от ЧПУ (ось R).

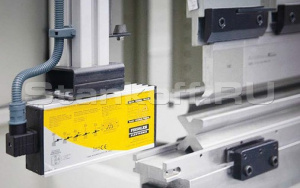

Лазерная система защиты рук оператора

Лазерная система защиты рук оператора

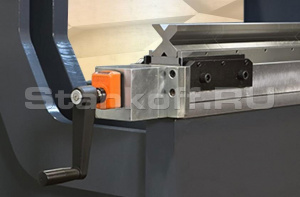

Ручная система компенсации прогиба стола

Ручная система компенсации прогиба стола

Необходима при гибке тонкого листа, чтобы убрать прогиб в середине.

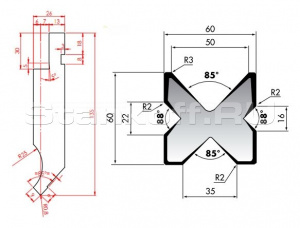

Стандартный инструмент

Стандартный инструмент

Закаленная, отшлифованная 4-хучьевая V-образная матрица и прямой пуансон.

Стандартная комплектация

  • Сварная надежная промышленная станина
  • Система ЧПУ CybelecCybtouch 12 (Швейцария)
  • Регулируемые, скользящие передние поддержки – 2шт
  • Закаленный, шлифованный и сегментированный пуансон
  • Закаленная, шлифованная и сегментированная 4-х ручьевая матрица
  • Высокоточные линейные датчики перемещения
  • Быстрозажимные элементы системы крепления пуансона PROMECAM – AMADA
  • Программируемый задний упор по оси Х
  • Пальцы заднего упора с регулировкой по высоте - 2шт
  • Гидравлические компоненты – Bosh-Rexroth или Hoerbiger (Германия)
  • Электрические компоненты – Siemens (Германия)
  • Передвижная стойка управления с кнопкой аварийной остановки
  • Заднее защитное ограждение
  • Боковые защитные ограждения
  • Лазерная защита рук оператора
  • Подсветка рабочей зоны
  • Руководство пользователя на русском языке
Максимальное усилие, тонн 40
Длина гибки (А), мм 1200
Расстояние между стойками (В), мм 1000
Скорость холостого опускания, мм/с 160
Рабочая скорость, мм/с 10
Скорость возврата, мм/с 140
Перемещение по оси X, мм 650
Количество упорных пальцев на заднем упоре, шт. 2
Количество передних суппортов, шт. 2
Объем масла, л 100
Мощность, кВт 5,5
Рабочий ход (С), мм 180
Просвет (D) , мм 345
Глубина зева (Е) , мм 300
Рабочая высота стола (F) , мм 770
Ширина стола (G) , мм 100
Длина пресса (L) , мм 2125
Ширина пресса (W) , мм 2150
Высота пресса (H) , мм 2100
Масса пресса, кг 2500
