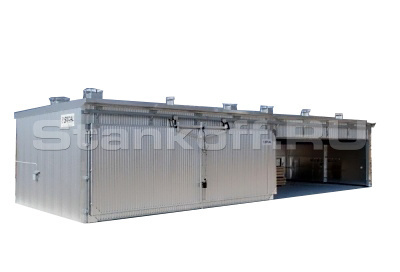

Сушильная камера EPL 65.87.41


Сушильная камера EPL 65.87.41
Контакты
Станкофф.РУ

+7 (800) 5555-770


Реклама Рекомендуем предложения

Детальное описание

Деревообработка, ее себестоимость, качество изделий зависят от качества сушки пиломатериалов. В свою очередь, качественная сушка древесины зависит не только от соблюдения технологии (соблюдение режимов, правильная укладка пиломатериала), но и от конструкции камеры.

Сушильные камеры конвекционного типа используются для сушки пиломатериалов любых древесных пород: от твердолиственных(дуб, клен, бук, ясень, береза) до мягких и хвойных пород (липа, сосна, ель, пихта, кедр, лиственница), а также для сушки экзотических пород.

Система автоматики сушильных камер снижает себестоимость сушки пиломатериала, повышает качество высушенной древесины и это будет постоянно, а не от случая к случаю, автоматика всегда и все делает правильно и вовремя.

В качестве теплоносителя используется горячая вода, пар, диатермическое масло. Возможен прямой обогрев газом. Несущие конструкции из алюминиевого сплава легко монтируются и способны выдерживать значительные механические и температурные нагрузки.

По типу загрузки камеры разделяются на фронтальные (с помощью погрузчика) и тупиковые (с помощью рельсовой тележки).

Основные преимущества

  • Все камеры изготовлены из эксклюзивного алюминиевого профиля, обеспечивающего максимальную функциональность и стойкость к температурным и механическим воздействиям. Обеспечивает легкость и быстроту монтажа.
  • Реверсивная система вентиляции.
  • Двухсторонняя система увлажнения, калориферы из нержавеющей стали, система гигрометрического контроля и обмена воздуха.
  • Система автоматики управления последнего поколения, простая и надежная в обслуживании, позволяет на 99% исключить человеческий фактор и управлять процессом сушки через Интернет и мобильный телефон.
  • Индивидуальный подход к комплектации камеры в соответствии с запросами заказчика.

Особенности

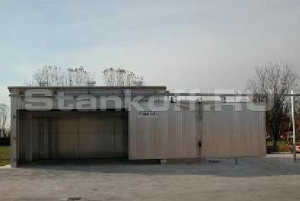

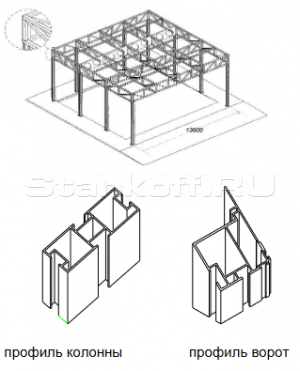

Конструкция камеры

Конструкция камеры

Все части массивной и очень устойчивой конструкции сушильной камеры изготовлены из алюминиевых профилей самого высокого качества, устойчивых к коррозии от танина, выделяемого древесиной. Несущие элементы легко монтируются и способны выдерживать значительные механические и температурные нагрузки. Максимальное допустимое давление снега на крышу составляет 250 кг/м², скорость ветра до 150 км/час. В отличие от распространенных модулярных структур с несущими балками, состоящие из двух или более частей, соединенных между собой болтами, использует только ретикулярные балочные перекрытия по индивидуальному заказу, изготовленные из экструдированных профилей из одного куска, «не соединенные". Нуждающиеся в сварке различные компоненты сварены квалифицированными сварщиками, с точными сварными швами, а не крепятся болтами. Каждое балочное перекрытие запроектировано основываясь
на точных расчетах, в зависимости от размеров камеры, механических и температурных нагрузок и их распределения.

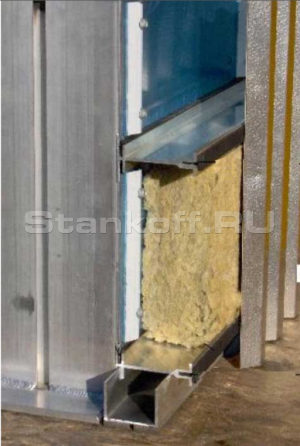

Эксклюзивная система изоляции
Эксклюзивная система изоляции

Эксклюзивная система изоляции

Термическая изоляция стен и кровли сушильной камеры имеет первостепенное значение для обеспечения максимального энергосбережения. Эсклюзивная система предусматривает конструкцию теплоизоляционной стены, состоящей из двух алюминиевых листов: внутренний гладкий алюминиевый лист и внешний гофрированный (30 мм) алюминиевый лист. Изоляция гарантирована минеральной ватой вулканического происхождения толщиной 100 мм, обработанной особой смолой, что обеспечивает ее максимальную эффективность при любых погодных условиях. Общая толщина стеновых панелей: 130 мм (100+30). В крайне тяжелых климатических условиях используются специальные панели толщиной 160 мм (130+30). Компания SECAL выбрала максимально эффективное решение в этом плане. Использование минеральной ваты с очень низким коэффициентом теплопередачи гарантирует также отличную звукоизоляцию (лучшую, чем какие-либо другие изоляционные материалы), особенно вентиляционного шума. Технология SECAL предусматривает специальные
горизонтальные профили, рассположенные на расстоянии метра друг от друга и создающие поддержку изолирующему материалу. Это решение, кроме того что заметно укрепляет всю конструкцию камеры, предохраняет от оседания
минеральной ваты, как это часто случается в традиционных конструкциях. Внешние гофрированные панели создают технологию «вентилируемой стены», т.е. серию маленьких каналов, по которым естественным образом двигается воздух, постоянно высушивая минеральную вату и алюминий и исключая таким образом появление плесени и других явлений деградации материалов. Технические, а также эстетические характеристики сушильной камеры остаются практически неизменными во времени. Это является одной из сильных сторон компании SECAL, которая отличается также на международних рынках красотой и чистотой своих установок. Еще одно преимущество сушильных камер SECAL заключается в том, что в случае столкновения штабеля при его перемещении внутри камеры, с помощью простого и не дорогого вмешательства заменяется только один лист, что невозможно сделать в камерах с вертикальными панелями.

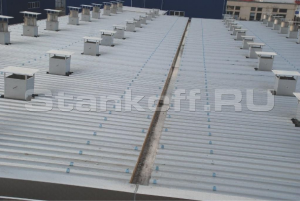

Кровля камеры

Кровля камеры

С целью достижения максимальныго технологического результата для крыши, зоны, где естественно больше всего аккумулируется тепло, используются панели из гофрированного алюминия с двойной алюминиевой обшивкой и изоляцией из высокопрочного полиуретана. Эти панели обеспечивают высокое сопротивление нагрузке снега, а также свободное хождение по крыше, без необходимости использования вспомогательных мостиков. Кровля камеры может быть реализирована с идентичной системой изоляции как у стен (серийно для камер пропаривания) или может быть другого типа, конкретно указанного Заказчиком, как правило без каких-либо дополнительных затрат. Общая толщина панели: 140 мм (100+40).

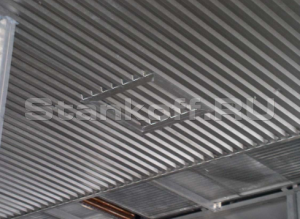

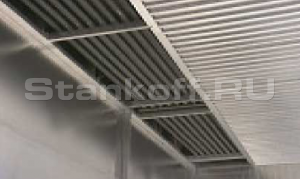

Фальш-потолок

Фальш-потолок

Фальш-потолок сконструирован таким образом, чтобы обеспечить разделение потоков воздуха между древесиной
и зоной вентиляции для создания циркуляции воздуха внутри камеры. В фальш-потолке предусмотрены люки для обеспечения свободного доступа при техническом обслуживании к двигателям вентиляторов, системе увлажнения и каминам.

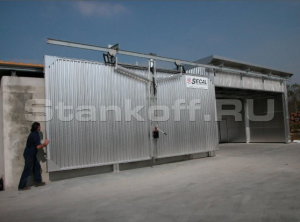

Загрузочные ворота
Загрузочные ворота

Загрузочные ворота

Стандартная дверь выполнена в виде моноблока с гидравлическим горизонтальным перемещением (раздвижные ворота в едином блоке с кареткой для подъема и опускания ворот). По заказу возможна распашная дверь или дверь складывающаяся, двух- или более сегментная. Моноблочные, подъемно-откатные стандартные ворота сделаны из высокопрочных, экструдированных, алюминиевых профилей с соответствующими стрингерами и стержнями, обеспечивающими необходимые для нормального функционирования жесткость и прочность. Герметичность камеры гарантирована специальной изолирующей прокладкой из термостойкого неопрена Dutral, способной выдерживать температы даже более чем 200ºС. Конструкционная изоляция двери аналогична изоляции стен, но с использованием алюминиевых листов большей толщины. Специальная каретка из алюминия служит для подъема и перемещения ворот вдоль подвесного рельса. Для беспроблемного открытия и закрытия двери предусмотрено специальное гидравлическое устройство.

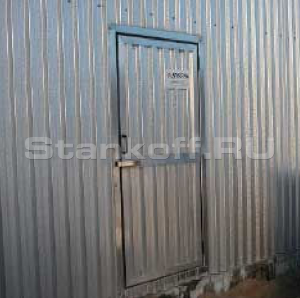

Инспекционная дверь

Инспекционная дверь

Позволяет оператору иметь доступ внутрь камеры. Дверь полностью изготовлена из алюминия с изоляцией, аналогичной изоляции стен камеры. Инспекционная дверь, с высоким уровнем безопасности, система открытия с внутренней стороны с помощью толкателя (аварийное открытие), с наружной – рукоять с автоматическим закрыванием. Не имея никаких сверлений или отверстий, данный тип двери позволяет избегать даже самые минимальные потери тепла и всегда гарантирует герметическое закрывание.

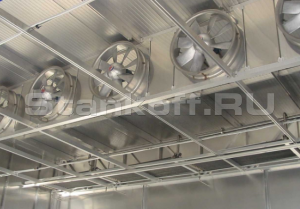

Система вентиляции
Система вентиляции

Система вентиляции

Система вентиляции служит для равномерного распределения тепла, производимого теплообменниками, рассположенными внутри камеры, а также для удаления влаги извлеченной из древесины. Сушильные камеры SECAL укомплектованы соответствующим количеством вентиляторов, которые расположены между кровлей и фальш-потолком. Используются осевые двусторонние реверсивные вентиляторы из алюминиевых сплавов. Этот материал обеспечивает отличную устойчивость к условиям влажной и агрессивной среды, присутствующей внутри камеры, а также гарантирует максимальную и равномерную производительность вентиляторов в обоих направлениях вращения и для каждой скорости. Цилиндрический кожух вентиляторов, служащий для придания воздуху нужного давления, изготовлен из нержавеющей стали AISI 304, большой толщины и с двойной кромкой для снижения турбулентности на обеих сторонах. Такая конструкция не допускает сгибание и прогибы балки с вентиляторами, гарантируя таким образом прочность всей структуры. Кроме
того, нержавеющая сталь, из-за своей меньшей деформации по сравнению с более дешевым алюминием, позволяет применять крыльчатку большого диаметра, что означает большую скорость и соответственно увеличение отдачи. Электродвигатель с изоляцией по классу НT, тропическое исполнение (стандарт), способный выдерживать высокие температуры, защита по IP 55 для условий окружающей среды с влажностью до 95%, специальные подшипники и соединительные кабели двойной изоляции. Каждый электродвигатель оснащен соответствующим элементом
для удаления конденсата. Электродвигатели, как правило марки ABB, сертифицированы для продолжительного использования при температурах от 75°C до 130°C в зависимости от модели, и оснащены прокладками вместо традиционных уплотнений с силиконом. В случае установки инвертора используется тип кабеля экранированный и в любом случае непрерывный для избежания электромагнитных помех.

Система обогрева камеры

Система обогрева камеры

Нагрев сушильной камеры осуществляется путем теплообмена между тепловым агентом, который течет по трубам батарей, и движущимся внутри камеры воздухом. Для эффективного теплообмена SECAL использует теплообменники биметаллического типа, без элементов коррозии, изготовленые из труб из нержавеющей стали (из меди по конкретному запросу или необходимости) с алюминиевым оребрением. Количество теплообменников и их размер зависят от
объема камеры, типа материала предназначенного для сушки и климатических условий места, где будет расположена установка. Батареи имееют также коллекторы из нержавеющей стали с фланцевыми соединениями для
подключения к моторному клапану, который включен в поставку. В комплект поставки сушильной установки входит также соединительный кабель для подключения к шкафу управления.

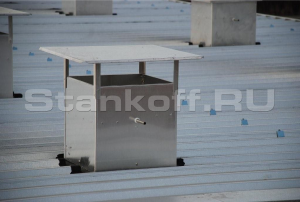

Система приточно-вытяжной вентиляции

Система приточно-вытяжной вентиляции

Ее задача состоит в том, чтобы обеспечить регулированный сброс конденсата в атмосферу и подачу внутрь сушильной
камеры свежего воздуха. Этот процесс происходит с помощью широко размерных моторизованных заслонок, изготовленных из алюминия, управляемых сервомоторами, настроенными для пропорционального контроля. Воздуховоды, количество которых зависит от размеров сушильной камеры, расположены на крыше. Система открывания и закрывания регулирующих заслонок состоит из клапанов «бабочка» в комплекте с прокладками для обеспечения герметичности в закрытом положении. Подшипники вала изготовлены из нейлона и не нуждаются в обслуживании. Все соединения кабелей между сервомоторами заслонок и шкафом управления включены в поставку.

Система увлажнения

Система увлажнения

Эффективное и единообразное увлажнение воздуха обеспечивается двойной системой увлажнения, установленной спереди и сзади вентиляторов. Эта система включает в себя трубы из нержавеющей стали AISI 304, на которые крепятся специальные форсунки так же из нержавеющей стали с большой мощностью распыления, и эсклюзивную систему очистки со спускным краном для опорожнения. Данная функция значительно сокращает техническое обслуживание распылителей, поскольку удаляет большинство примесей, присутствующих в воде.

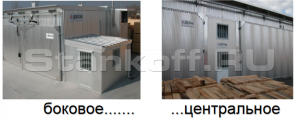

Помещение для управления

Помещение для управления

Операторская для расположения электрощита и блока управления; выполнена из алюминиевых сендвич панелей и
изолирована высокопрочным полиуретаном толщиной 60мм. Снабжена дверью из алюминия и стекла с глазком, а также встроенным аварийным окном. Помещение может быть боковым (пристроенным сбоку сушильной камеры), сзади
камер или центральным (расположенным между двумя камерами, глубина помещения в этом случае как у сушилок).

Электрошкаф и панель управления

Электрошкаф и панель управления

Электрошкафы запроектированы для их длительного использования, качественные и калиброванные электромеханические компоненты гарантируют максимальную надежность и долговечность. Все электрические шкафы созданы в соответствии с
нормами действующего законодательства ЕС. По заказу фирма производит также электрощиты в соответствии с американским законодательством UL и канадским CSA. Безопасность оператора и внимание к электропроводке до
мельчайших деталей являются наши императивами на данном этапе. Мы можем выполнить любой тип электрического шкафа, в том числе для управления несколькими сушильными камерами с одного и того же щита, что означает значительное сокращение расходов.

Система управления и контроля сушки

Система управления и контроля сушки

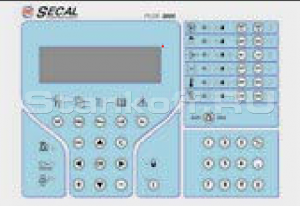

Блок управления модель SECAL PLUS 3000 - интуитивная и простая в использовании система. Позволяет вести процесс
сушки в полностью автоматическом режиме. Конфигурируется и расширяется в соответствиии с конкретными потребностями клиента. Является ТОП- технологией SECAL.

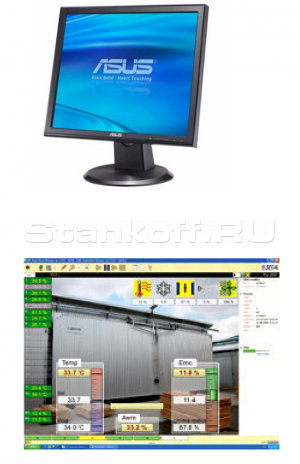

Дистанционный контроль и обслуживание
Дистанционный контроль и обслуживание

Дистанционный контроль и обслуживание

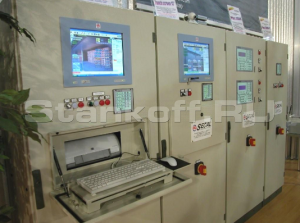

Система PLUS 3000 может быть подсоединена к промышленному компьютеру. Преимущество заключается
в том, что с одного компьютера можно управлять многими камерами. К компьютеру можно подключить все типы электронного контроля, произведенные компанией SECAL до этой поры, а именно PLUS 900/ 1000/ 2000/ 3000/ 3000 С. Промышленный компьютер для сушильных камер
предлагается в 2-х версиях: А) на щите; Б) настольный.

А) Промышленный компьютер панельного исполнения. Графический дисплей блока управления заменен в данной
комплектовке установки промышленным компьютером с цветным жидкокристаллическим монитором 17" высокой
яркости.

Б) Настольный промышленный компьютер. Может быть расположен на расстоянии от сушильной
камеры (рекоммендуется небольшое расстояние). Имеет такие же характеристики как в версии А), отличается только
монитором, который является нормальным LCD монитором ведущего бренда.

Объем загрузки пиломатериалов, м³ 65 - 70
Внутренние габариты
ширина, мм 6500
глубина, мм 8700
высота (до фальшпотолка), мм 4070
Максимальная тепловая мощность, кВт 300
Стандартная тепловая мощность, кВт 160
Количество вентиляторов, шт. 4
Диаметр вентиляторов, мм 800
Расход воздуха на каждый вентилятор, м³/час 36000
Общий расход воздуха, м³/ч 144000
Мощность вентиляторов, кВт 4
Нагревательный агент Вода 90ºС – ∆t12, перегретая вода 119°C - ∆t15, пар 3 бар макс
Увлажняющий агент Вода 3 мин
Максимально допустимая скорость ветра, км/ч 150
Максимально допустимое давление снега на крышу, кг/м² 250
Размеры инспекционной двери для проверки температуры в камере, мм 800 х 1800
Размер встроенных в крышу воздухообменных патрубков, м 500 х 500
Коэффициент теплопередачи, кКал/час м² ºС 0,35
