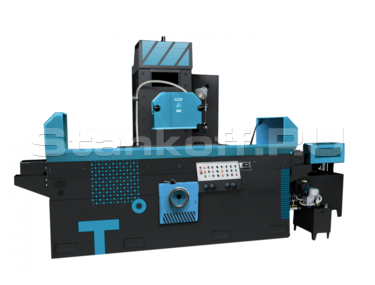

Станок плоскошлифовальный с прямоугольным столом ЗЛ722В(А)-70
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
При помощи ряда кинематических цепей станок 3Л722В(А) способен производить движения следующего характера:
- вращать шпиндель шлифовальной бабки;
- перемещать шлифовальную бабку вертикально;
- перемещать стойку поперечно;
- перемещать стол продольно.
Жесткость и устойчивость к вибрациям, которыми характеризуется плоскошлифовальный станок 3Л722В(А), позволяют обрабатывать плоские поверхности с высокой точностью и чистотой.
| Предельные размеры заготовки, устанавливаемой | |
| на столе (LxBxH), мм | 800х400х400 |
| на электромагнитной плите (LxBxH), мм | 800х400х280 |
| Наибольшая масса заготовки, устанавливаемой | |
| на столе, кг | 500 |
| на электромагнитной плите, кг | 200 |
| Размеры рабочей поверхности стола (BxL), мм | 400х800 |
| Частота вращения шпинделя и шлифовального круга, об/мин | 1460 |
| Пределы поперечной подачи стойки на ход стола, мм | 1-60 |
| Поперечное перемещение стойки, мм | 430 |
| Вертикальное перемещение шлифовальной бабки, мм | 415 |
| Величина автоматической вертикальной подачи шлифовальной бабки, мкм | 1; 2; 4; 8; 12; 16; 24; 48 |
| Ручная вертикальная подача шлифовальной бабки | |
| на одно деление лимба, мм | 0,002 |
| на один оборот лимба, мм | 0,2 |
| Продольное перемещение стола, мм | 1020 |
| Пределы скоростей перемещение стола, м/мин | 2-35 |
| Ускоренное вертикальное перемещение шлифовальной бабки, мм/мин | 200 |
| Шлифовальный круг ПП по ГОСТ 2424-83 (DxHxd), мм | 450х80х203 |
| Масса станка с приставным оборудованием, кг | 6550 |
| Точность обработки | |
| плоскостность, мкм | 5 (3) |
| параллельность | 6 (4) |
| шероховатость поверхности, обработанный периферией круга, мкм | 0,32 (0,16) |
