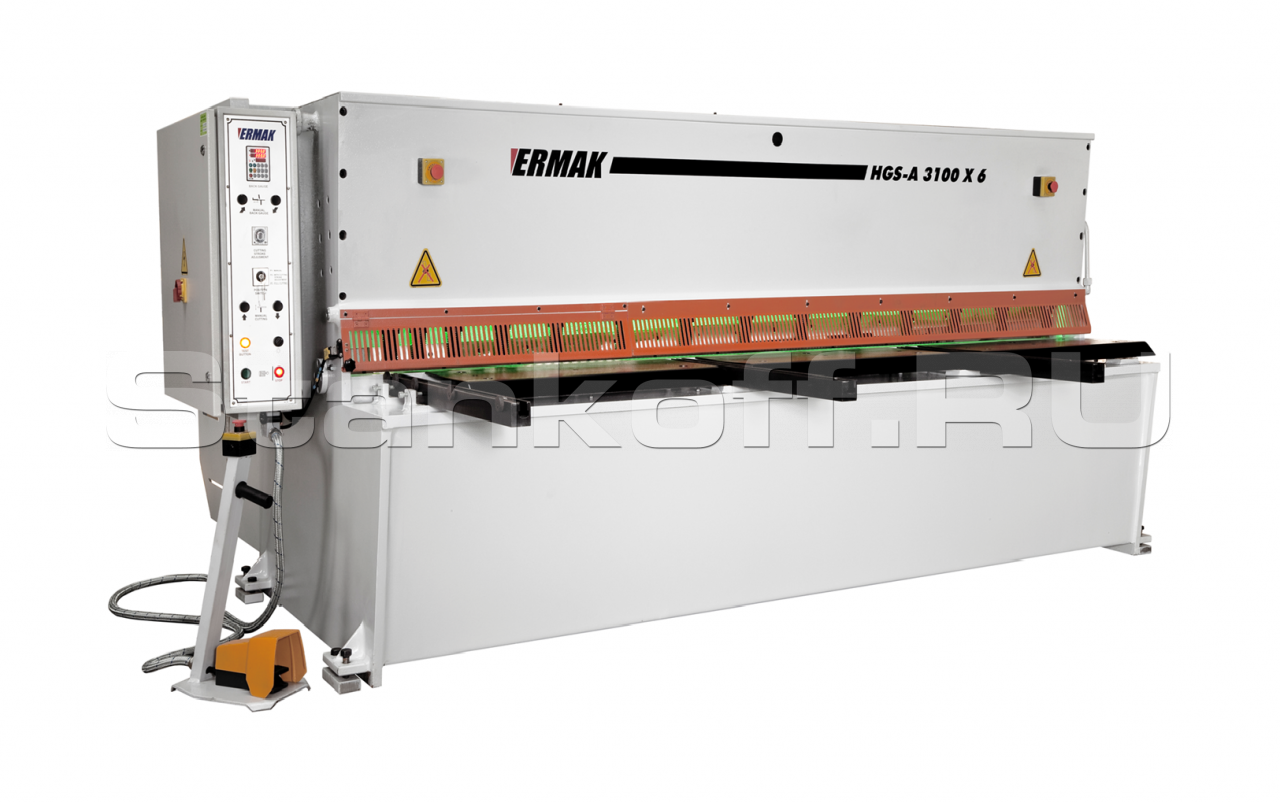

Гидравлические гильотинные ножницы с ЧПУ ERMAKSAN HGS 2600-6


Гидравлические гильотинные ножницы с ЧПУ ERMAKSAN HGS 2600-6
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Оснащенные системой ЧПУ ERCUT 7 (Турция) и надёжной гидравликой Hoerbiger (Германия), они позволяют превратить монотонные заготовительные операции в современное высокоэффективное производство. В дополнение к высокой производительности, они отличаются стабильной конструкцией рамы, компактностью, простотой управления и обслуживания.

Область применения

Поскольку серия HGS рассчитана на резку металла с толщинами от 6 до 8 мм в зависимости от модификации, то и сфера применения этого станка – работа с «легкими» заготовками в судостроении, машиностроении, горно-обогатительном оборудовании, строительстве и нефтегазовой промышленности.

Получаемые изделия

Схема обработки

Конструктивные особенности


ЧПУ

ЧПУ

Простой в понимании интерфейс обеспечивает удобство и простоту использования. Разработан согласно основным требованиям операторов, широкий, цветной экран, быстрота программирования, легкость в работе, интуитивно-понятный интерфейс. Очень хорошая визуализация, позволяющая быстро настроить станок на требуемые параметры. Программы хранятся в памяти в хранилище, рассчитанном на 1000 программ. Предупреждения об ошибках отображаются в сплывающих окнах, оператор получает всю необходимую информацию о состоянии оборудования и процесса резки. Для предотвращения ввода некорректных значений в программу, доработан блок управления.

Задний упор

Задний упор

Перемещается задний упор по направляющим за счет ШВП (точность позиционирования 0,1 мм). При резки листа по ширине больше хода заднего упора, он уходит наверх автоматически как только в контроллер вносится соответствующее значение. Также при резке узких листов задний упор может совершать отходы/подходы для предотвращения скручивания и заклинивания.

Лазерная подсветка линии реза

Лазерная подсветка линии реза

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.

Стандартная комплектация


Контроллер ERCUT 7

Контроллер ERCUT 7


Передние кронштейны и 1000 мм боковой упор

Передние кронштейны и 1000 мм боковой упор

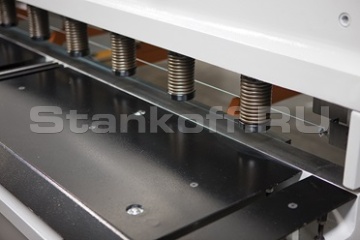

Надежные прижимные цилиндры

Надежные прижимные цилиндры


Переносная педаль

Переносная педаль


Экран защиты пальцев откидывается с одной стороны

Экран защиты пальцев откидывается с одной стороны


Ножи


2 режущие кромки - на верхнем ноже


4 режущие кромки - на нижнем ноже


Моторизированный задний упор - 1000 мм, точность позиционированния 0,01 мм


Шкала в м и дюймах


Передние, боковые и задние защитные экраны


Световая защита задней зоны


Система смещения листа


Электрические компоненты Siemens


Гидравлическая система HOERBIGER


Зазор между лезвиями регулируется автоматически при помощи гидравлики


Насос высокого давления


Кнопка аварийной остановки


Линия реза


Дополнительная комплектация


Поддержка листа рычажного типа

Поддержка листа рычажного типа

Предотвращает свисание листов и повышает качество резки широких и тонких листов.

Поддержка листа моноблочного типа

Поддержка листа моноблочного типа

Устраняет свисание листов за счет пневматических опор стола.

Лазерная подсветка линии реза

Лазерная подсветка линии реза

Позволяет легко выполнить и проконтролировать боковые и поперечные разреза.

Система предотвращения скручивания

Система предотвращения скручивания


Угломер

Угломер


Длина резания (A), мм 2600
Толщина резки при (42 кг/мм²), мм 6
Толщина резки при (70 кг/мм²), мм 4
Угол резания, ° 1,2
Резы в минуту, 1/мин 24
Кол-во прижимов, шт. 12
Давление, тонн 10
Главный мотор, кВт 15
Мотор заднего упора, кВт 0,75
Масло, л 150
Угол между лезвиями, мм 0,05 - 0,8
Ход заднего упора, мм 1000
Скорость заднего упора, мм/с 110
Кол-во передних поддержек, шт. 2
Длина стола (B), мм 2900
Ширина машины (C), мм 3010
Высота стола (D), мм 800
Транспортная ширина (K), мм 2100
Габаритные размеры ДхШхВ, мм 3500х2410x1640
Вес, кг 5000
