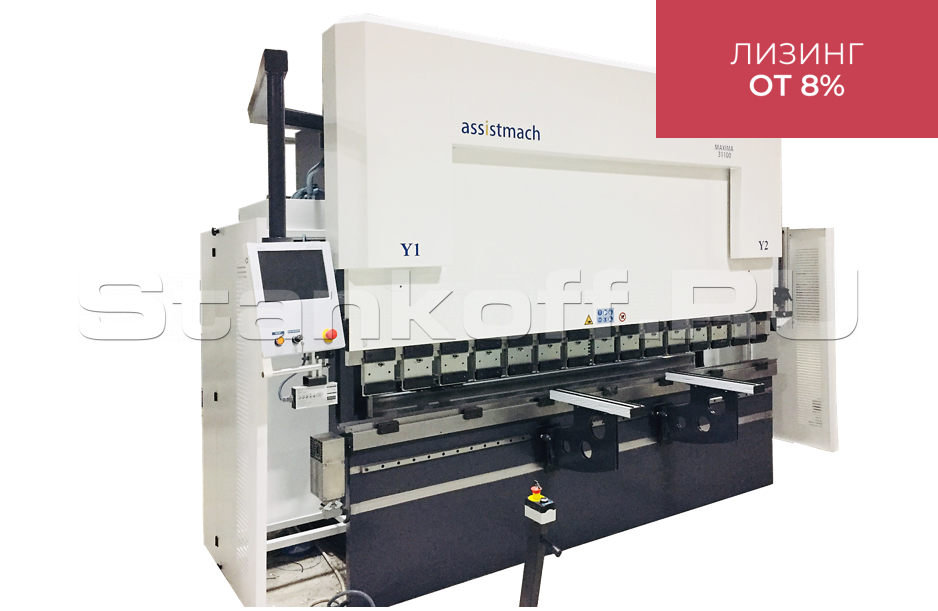

Листогибочный пресс с ЧПУ MAXIMA 61500


Листогибочный пресс с ЧПУ MAXIMA 61500
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Станина пресса

Выполнена в виде сварной конструкции с высокоточной механообработкой из прочной качественной стали. Основные узлы пресса разработаны с использованием современного программного обеспечения, что определяет надежность и точность работы станка во всем диапазоне нагрузок и на протяжение длительного срока эксплуатации. Специалисты завода с уважением относятся к пожеланиям заказчиков и готовы произвести любые необходимые изменения, улучшающие качество и долговечность станка.

Гидравлическая система

Гидравлическая система

Представляет собой установленные с двух сторон гидроцилиндры, работающие в замкнутом контуре, который состоит из электрогидравлических серво-клапанов фирмы Bosch-Rexroth (Германия) или фирмы Hoerbiger (Германия), высокопроизводительного гидравлического двигателя, фильтров высокого давления (с датчиком засорения и байпасом), воздушного фильтра и бака для гидравлического масла.

Система ЧПУ СYBELEC СYBTOUCH 12 PS 2D

Система ЧПУ СYBELEC СYBTOUCH 12 PS 2D

Листогибочный пресс MAXIMA оснащен ЧПУ Cybelec CybTouch 12 PS 2D. При управлении оператор видит графическое изображение в 2D и может запрограммировать желаемый результат; ЧПУ автоматически рассчитывает величину хода и усилие с по заданным параметрам. Подсказки, которые появляются на графическом дисплее во время процесса гибки, существенно облегчают работу оператора.
•Возможность управления 4-мя осями (Y1-Y2-X-R)
•Сенсорное управление с 2D- графикой
•Автоматический расчет последовательности изгиба
•Автоматическая настройка усилия гибки
•Расчет глубины опускания
•Возможность коррекции и ввода угла изгиба
•Большой сенсорный экран, с яркими цветами и высокой контрастностью
•Функция сенсорного управления TouchProfile
•Интуитивно понятный и удобный интерфейс
•Легкие гибы благодаря функции EasyBend

Электрические компоненты

Электрические компоненты

От одного из лучших мировых производителей- Siemens (Германия).

Регулируемые, скользящие передние поддержки

Регулируемые, скользящие передние поддержки

Для удобства оператора работы на станке установлены передние поддержки, которые свободно перемещаются вдоль станка по линейным направляющим, опоры также регулируются по высоте. На рабочей поверхности есть щетки для облегчения позиционирования листа оператором.

Быстрозажимные элементы крепления пуансона Promecam – Amada

Быстрозажимные элементы крепления пуансона Promecam – Amada

Листогибочный пресс оснащён специальными зажимными устройствами верхнего инструмента с системой крепления Promecam. Благодаря этим устройствам замена верхнего инструмента производится быстро и легко.

Задний упор и пальцевые блоки

Задний упор и пальцевые блоки

Перемещение заднего упора происходит посредством шарико-винтовой пары, направляющих и серво -двигателя, управляемых от ЧПУ. Пальцевые блоки заднего упора в стандарте имеют ручную регулировку по высоте, а опционально можно поставить привод с управлением от ЧПУ (ось R).

Лазерная система защиты рук оператора

Лазерная система защиты рук оператора


Ручная система компенсации прогиба стола

Ручная система компенсации прогиба стола

Необходима при гибке тонкого листа, чтобы убрать прогиб в середине.

Стандартный инструмент

Стандартный инструмент

Закаленная, отшлифованная 4-хучьевая V-образная матрица и прямой пуансон.

Стандартная комплектация

  • Сварная надежная промышленная станина
  • Система ЧПУ CybelecCybtouch 12 (Швейцария)
  • Лазерная защита рук оператора
  • Программируемый задний упор по осям Х-R ЧПУ
  • Ручная компенсация прогиба стола
  • Инструмент специальный комплект (матрица и пуансон) по 4 сегмента
  • Регулируемые, скользящие передние поддержки – 2шт
  • Закаленный, шлифованный пуансон
  • Закаленная, шлифованная 4-х ручьевая матрица
  • Высокоточные линейные датчики перемещения
  • Быстрозажимные элементы системы крепления пуансона PROMECAM – AMADA
  • Пальцы заднего упора с регулировкой по высоте - 4 шт
  • Гидравлические компоненты – Bosh-Rexroth и Hoerbiger (Германия)
  • Электрические компоненты – Siemens (Германия)
  • Передвижная стойка управления с кнопкой аварийной остановки
  • Заднее защитное ограждение
  • Боковые защитные ограждения
  • Лазерная защита рук оператора
  • Подсветка рабочей зоны
  • Руководство пользователя на русском языке

Опциональное оборудование

  • Моторизированная компенсация прогиба стола от ЧПУ
  • Программируемая ось R от ЧПУ
  • Система ЧПУ Cybtouch 15
  • Система ЧПУ Delem 58T
  • Система ЧПУ МodEva Pac 2D
  • Система ЧПУ Delem 66T
  • Система ЧПУ ModEva 19T
  • Система ЧПУ ESA 640W
  • Система ЧПУ ESA 660W
  • Лазерная защита рук оператора по нормам ЕС
  • Дополнительный пальцевый блок заднего упора
  • Дополнительная передняя поддержка
  • Специальный инструмент
  • Гидравлический зажим верхнего инструмента
  • Система подогрева масла
  • Система охлаждения масла
  • Кондиционер для электрического шкафа
  • Увеличенный зев 750мм
  • Специальный цвет по желанию клиента
  • Панель управления на другой стороне
  • Тандемная подготовка
  • Вторая передвижная стойка управления с кнопкой аварийной остановки
Вес, кг 37500
Глубина зева, мм 450
Длина гибки, мм 6100
Максимальное усилие, тонн 500
Мощность, кВт 40
Расстояние между колоннами, мм 5100
Страна производства Турция
Максимальное усилие 500 т
Максимальная длина гибки 6100 мм
Расстояние между колоннами 5100 мм
Рабочая скорость 10 м/c
Скорость возврата балки 100 мм/с
Ход заднего упора по оси Х 650 мм
Вырез в колоннах (зев) 450 мм
Просвет 650 мм
Ход 370 мм
Высота стола 1030 мм
Ширина стола 150 мм
Перемещение по Х 500 мм
Длина, мм 6680
Ширина, мм 2850
Высота, мм 3350
Масса, кг 37500
