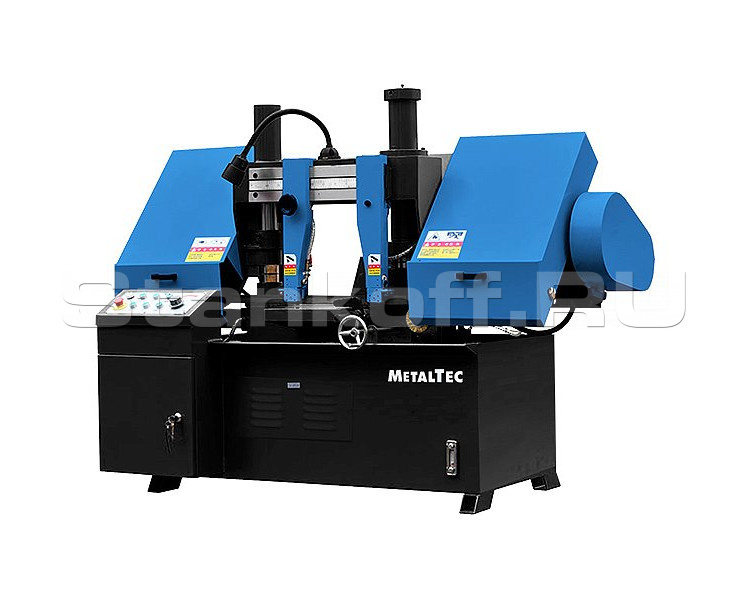

Ленточнопильный станок для резки металла под углом 90° BS 400 CH


Ленточнопильный станок для резки металла под углом 90° BS 400 CH
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Ленточнопильный полуавтоматический станок MetalTec - предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей под углом 90°. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется станина, а в качестве режущего модуля - пильная рама. Пильная рама симметрично базируется на двух колоннах высокой стабильности, которые обеспечивают точное и плавное перемещение режущего модуля в процессе обработки.

На данном станке осуществляется обработка в полуавтоматическом режиме. В полуавтоматическом режиме - станок самостоятельно осуществляет весь цикл резки: фиксация заготовки, опускание рамы, процесс резки, остановку пильного полотна, поднятие рамы, разжатие тисков. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Привод осуществляется одним шкивом, что является типовым для данного вида оборудования.

Область применения

Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

Схема обработки


Стальные трубы

Стальной пруток

Стальной пруток

Преимущества

  • Автоматическое опускание и подъем пильной рамы - позволяет повысить производительность, качество резки и безопасность при работе.
  • Высокая точность обработки благодаря управляемым направляющим с подшипниками - позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки - позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Пакетная резка, и резка нескольких заготовок одновременно - позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. - делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство материалов.

Отличительные особенности

  • Высокотехнологичные направляющие пильного полотна повышенной жесткости, позволяют продлить срок службы пильного полотна и повысить качество обработки детали;
  • Сбалансированная пильная рама, обеспечивает надежный и стабильный процесс резки;
  • Плавный и точный подъем / опускание пильной рамы - благодаря 2 колонной конструкции;
  • Тиски с гидравлическим зажимом, оптимально удобны для фиксации заготовок разных размеров;
  • Автоматическая остановка пильного полотна и поднятие пильной рамы после окончания резки;
  • Точная настройка пильного полотна, позволяет устранить люфт и обеспечить точный и безопасный процесс резки. Для достижения наилучшего качества и скорости резки, скорость подачи можно плавно отрегулировать;
  • Точная и плавная настройки скорости движения пильного полотна, позволяет оптимально продлить ресурс прочности пильного полотна, и обеспечивает наилучший процесс резки.

Конструктивные особенности

  • Направляющие пильного полотна
    Точное направление полотна с сохранением точности распила, осуществляется благодаря направляющим с двух сторон (выхода и входа полотна). Плавность и стабильность хода достигается благодаря подшипникам. Жесткие направляющие позволяют надежно подавать ленточное полотно, избегая вибрации.
  • Главный двигатель
    Мощный промышленный двигатель обеспечивает стабильную работу и производительность. На станки устанавливаются двигатели мощностью от 2.2 до 5,5 кВт.
  • Гидравлические тиски
    Станок оснащен надежными гидравлическими тисками для надежной фиксации заготовки. Зажим и разжатие тисков осуществляется гидравлически, в автоматическом режиме при начале и остановке цикла.
  • Удобство и настройка
    Станок укомплектован динамометрическим ключом для натяжения пильного полотна. Это позволяет осуществить натяжение полотна, продлив его ресурс и обеспечить соблюдение требований эксплуатации пильного полотна.
  • Колонный тип станка
    Пильный модуль перемещается по двум массивным колоннам. Данный способ установки пильного модуля обеспечивает в отличии от маятникового типа - точность и параллельность перемещения пильного модуля, плавность хода и жесткость подачи.
    Массивная жесткая станина превосходно справляется с вибрациями в процессе резки, чем продлевает ресурс инструмента и сохраняет точность обработки.
  • Пульт управления
    Эргономичный пульт управления позволяет беспрепятственно управлять рабочими узлами станка:
    - пуск пильного полотна;
    - пуск гидравлической станции;
    - запуск цикла и т.д.
  • Регулировка скорости пиления
    Регулировка скорости пиления осуществляется посредством ременной передачи. Ступенчатый вал-шкив позволяет легко сменить скорость пиления путем смещения ремня - 27 / 45 / 69 м/мин.
  • Опции снижения брака
    Станок укомплектован поддерживающим стендом для пиления длинных заготовок - трубы, пруток, профили и т.д.
Параметры резки
Диаметр резки под 90°, мм400 / 400 х 400
Круг400
Квадрат400 х 400
Размер полотна, мм5000 х 41 х 1,3
Скорость, м/мин27 / 45 / 69
Двигатель
Мощность двигателя, кВт4
Мощность мотора гидравлики, кВт0,75
Гидравлическая помпа, кВт 0,09
Габаритные размеры
Длина, мм2600
Ширина, мм1150
Высота, мм2000
Вес, кг1350
