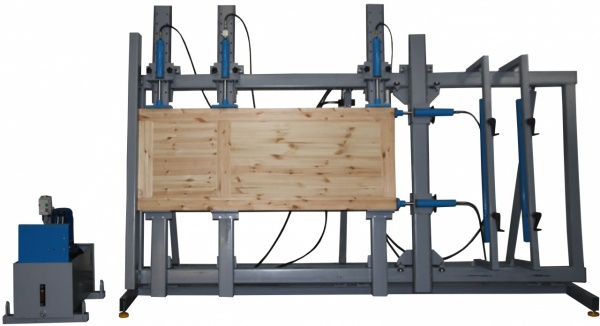

Гидравлическая сборочная пресс-вайма ВГ1830Б


Гидравлическая сборочная пресс-вайма ВГ1830Б
Производитель
Россия
Контакты
Али

+7 (995) 888-07-03


Реклама Рекомендуем предложения

Детальное описание

Сборочная вайма предназначена для сборки рамочных конструкций. В комплекте с фронтальными прижимами может использоваться для склеивания щита и т.д.

Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т.д.

Конструктивные особенности

Прочная сварная конструкция, изготовленная из толстостенного профиля замкнутого сечения, гарантирует устойчивую работу ваймы при больших нагрузках.

В стандартной комплектации оснащается тремя вертикальными, двумя горизонтальными прессующими блоками и две фронтальные балки с ручным прижимом. Горизонтальные передвижные прессующие блоки расположены на вертикальной передвижной балке.

Гидроцилиндры и опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция позволяет оперативно изменять размер зоны прессования.

Управление работой гидроцилиндров (включая регулировку давления гидростанции) производится раздельно для горизонтальной и вертикальной групп. Цилиндр среднего вертикального прессующего блока при необходимости отключается.

Используются гидрокомпоненты ведущих европейских производителей.

Схема обработки


Получаемые изделия


Дополнительная комплектация

Вайму можно дооснастить дополнительными основными и фронтальными прижимами, увеличить размер зоны прессования.

Технические характеристики гидравлической сборочной ваймы ВГ1830Б
Максимальный размер зоны прессования, мм 3000х1800х100
Вертикальные прессующие блоки, шт 3
Горизонтальные прессующие блоки, шт 2
Фронтальные балка с ручным прижимом, шт 2
Ход гидроцилиндров, мм 150
Диаметр гидроцилиндра, мм 50
Максимальное давление цилиндра, кг 4000 (рекомендуемое до 1000 кг)
Максимальное давление гидростанции, бар 210 (рекомендуемое 50 бар)
Установленная мощность гидростанции, кВт 2,2
Габаритные размеры, мм 3600х1170х2200
Масса, кг 600
