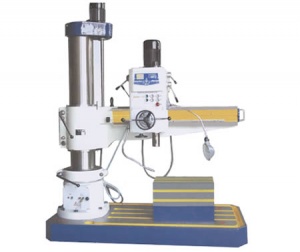

Станок радиально-сверлильный RD2500x80


Станок радиально-сверлильный RD2500x80
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.

Особенности:

  • Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения;
  • Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками;
  • Электрокомпоненты Schneider electric;
  • Изготовлен по стандарту СЕ;
  • Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах.

Комплект поставки:

  • Система подвода СОЖ;
  • Рабочий стол;
  • Переходные оправки;
  • Рабочая лампа;
  • Ящик с инструментами;
  • Инструкция.
Макс. Ø сверло, сталь, мм 80
Макс. Ø сверло, чугун, мм 105
Макс. Ø растачивания, сталь / чугун, мм 140 / 170
Макс. Ø резьбонарезания, сталь/чугун М56/М64
Диаметр колонны, мм 550
Расстояние между шпинделем и колонной (мин/макс), мм 500-2500
Горизонтальное перемещение головки по консоли, мм 1600
Расстояние между шпинделем и основанием (мин/макс), мм 550-2000
Вертикальное перемещение консоли, мм 1000
Поворот консоли вокруг стойки, ° 360
Рабочая зона стола (ДхШхВ), мм 1000х800х650
Конус шпинделя MТ-6
Ход пиноли шпинделя, мм 450
Диапазон вращения шпинделя, 16, об/мин 16-1250
Автоподача пиноли шпинделя, 16, мм/об 0,04-3,2
Макс. допустимый крутящий момент на шпинделе, Nm 1568
Макс. допустимое давление подачи шпинделя, N/кг 26 500/3 500
Тип зажима: шпиндельной головки/колонны гидравлика
Мощность двигателя, кВт 7,5
Скорость подъема консоли, м/мин 3
Мощность насоса СОЖ, кВт 0,12
Мощность двигателя подъема, кВт 3
Мощность мотора гидравлики, кВт 0,8
Размер основания, мм 3530х1400х300
Габаритные размеры (ДхШхВ), мм 3730х1400х3790
Габаритные размеры упаковки(ДхШхВ), 2 шт, мм 3800х1600х2200/3800х1520х1500
Масса, кг 10 270/11 250
