Листогибочный гидравлический пресс DEMA XL 40175


Листогибочный гидравлический пресс DEMA XL 40175
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Листогибочный гидравлический пресс DEMA XL 40175 обладает высокой скоростью опускания гибочной балки, гибки, подъема гибочной балки, скорости перемещения заднего упора. Осуществляет высокую точность: позиционирование за счет сервоприводов и высокоточной ШВП, выравнивание гибочной балки за счет оптических линеек. Безопасность оператора обеспечена за счет боковых дверей, задней защитной решетки с датчиком отключения работы пресса.

Преимущества

  • Высокая точность позиционирования - заднего упора +- 0,03мм – за счёт сервоприводов и высокоточной ШВП
  • Высокая точность выравнивания гибочной балки - за счет оптических линеек – 0,01мм
  • Высокая скорость перемещения заднего упора - за счет одновременного включения всех осей
  • Пропорциональная гидравлика – расчетное давление в системе, рассчитанное CNC в зависимости от толщины, предела прочности и длины деформируемого материала
  • Системы антипрогиба;
  • CNC управления – c 2D/3D графикой; автоматический расчет последовательности гибки, алгоритмы просчета столкновения детали с частями станка и инструмента, программируемый задний упор
  • Боковые защитные дверцы;
  • Задняя защитная решетка с датчиком отключения работы пресса.


Схема станка


Конструктивные особенности


Станина
Станина
Станина

Станина

Выполнена из стали ST44 A1 особо высокого качества. Все посадочные места обработаны в сборе на высокоточных фрезерных станках колонного типа.

Быстросъемное крепление

Быстросъемное крепление

Amada - Promecam.

Электрические компоненты

Электрические компоненты

Schneider Electric Франция / SIEMENS Германия.

Пуансон/Матрица

Пуансон/Матрица

Матрицы 4V L - 85°; Пуансоны 85°; Подложка 60мм, EUROSTAMP Италия.


Моторизированное бомбирование

Моторизированное бомбирование

Клиновая система анти прогиба.

Передние опоры

Передние опоры

2 передние, скользящие опоры.

Система заднего упора
Система заднего упора
Система заднего упора

Система заднего упора

Сервопривод заднего упора DELTA Тайвань/ Mitsubishi Япония.
2 пальца заднего упора.

Гибочный инструмент
Гибочный инструмент
Гибочный инструмент

Гибочный инструмент

Высокая стойкость 100/80т на 1метр.
Сегментные пуансон и матрица – L= 835/805мм – лёгкая замена.
Без необходимости центровки матрицы по пуансону на холостом ходу – центровка по подложке.

Контроллер

Контроллер

Италия ESA S640 2D 6-осевой контроллер листогибочного пресса с ЧПУ.
Производительность на высшем уровне для станков до шести осей.
Широкий экран обеспечивает превосходный комфорт для оператора, усиливая преимущества полного графического интерфейса.

X-R оси от сервомоторов.
Опциональная конфинурация осей заднего упора:
X R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T);
X1 X2 R Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T);
ATF Type X1 X2 R1 R2 Z1 Z2 оси на сервомоторах (ESA 675 или Delem DA 66T/DA69T);
X Prime (ESA 675 или Delem DA 66T/DA69T).

Опции

  • Контроллер ESA 675 W 3D 128 осей, Италия;
  • Контроллер DELEM 53 T Голландия;
  • Контроллер DELEM 58 T 4 оси 2D Голландия;
  • Контроллер DELEM 66 T 8+1 осей 2D Голландия;
  • Контроллер DELEM 69 T 16 осей 3D Голландия.

Стандартная комплектация

  • Тяжёлая сварная станина – ширина стола и основания стола от - 80мм;
  • Контроллер ESA 640; 2D, до 6 осей с системой простого управления Италия;
  • Количество контролируемых осей от ЧПУ – 3 оси Y1 Y2 X;
  • Линейные датчики Opkon Турция – гибочная балка выравнивается с точностью 0,01мм при каждом включении пресса;
  • Зажимная система Amada - Promecam;
  • Стандартный инструмент EUROSTAMP Италия:

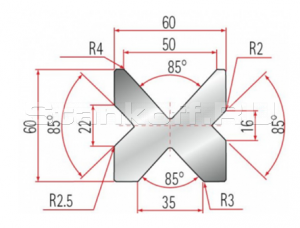

    - 2067 - Матрицы 4V L - 85°;
    - 1281 - Пуансоны 85°;
    - Одна секция пуансона и матрицы разделена для гибки коробок;
    - Подложка 60мм.
  • Быстрозажимное крепление пуансона - ручки
  • Клиновая система анти прогиба (бомбирование);
  • 2 пальца заднего упора;
  • 1 - но осевой задний упор - X управляемая от ЧПУ в стандарте;
  • Сервопривод заднего упора DELTA Тайвань/ Mitsubishi Япония;
  • Электрические компоненты – Schneider Electric Франция/SIEMENS Германия;
  • Гидравлическая система – HAWE Hydraulik Германия;
  • 2 передние, скользящие опоры;
  • Боковые защитные дверцы;
  • Задняя защитная решетка с датчиком отключения работы пресса;
  • Передвижная консоль с двумя педалями, позволяет работать, как в одиночном так и в повторяющемся цикле;
  • Подсветка рабочей зоны.
Длина гибки (A), мм 4050
Усилие гибки, Т 175
Скорость опускания, мм/с 150
Скорость гибки, мм/с 10
Скорость возврата, мм/с 130
Ход (C), мм 350
Просвет (D), мм 600
Зев (E), мм 450
Расстояние между колоннами (B), мм 3550
Высота стола(F), мм 920
Главный мотор, кВт 22
Кол-во масла, л 300
Длина станка (L), мм 4740
Ширина станка (W), мм 2500
Ширина без контроллера (Y), мм 1710
Высота станка (H), мм 3025
Вес, кг 13100
