Детальное описание

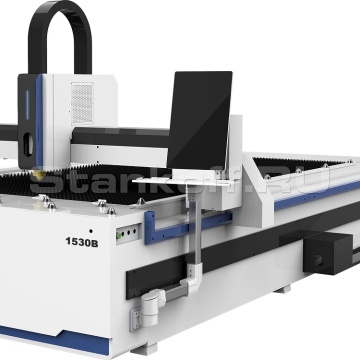

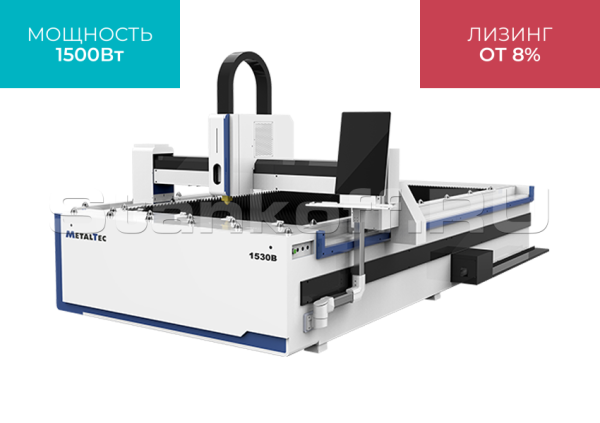

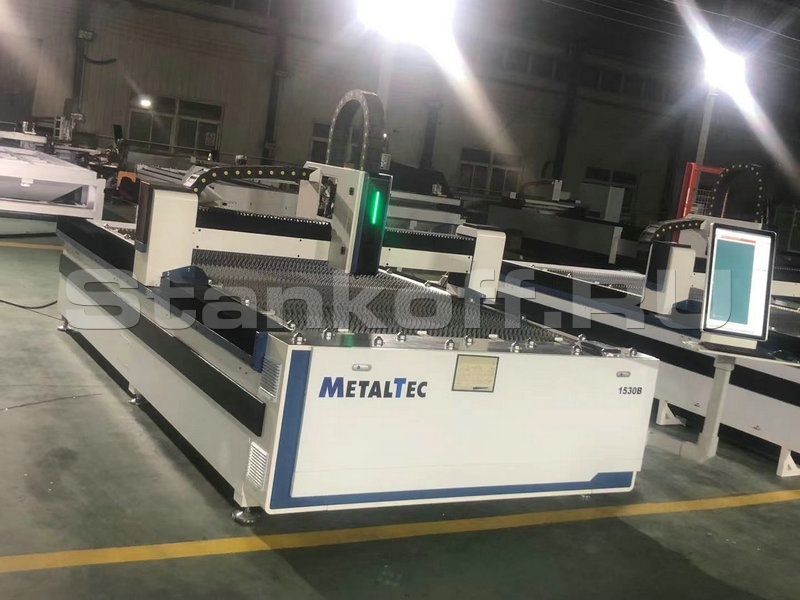

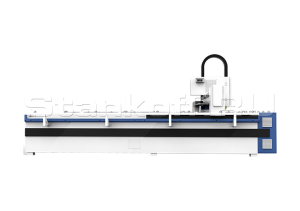

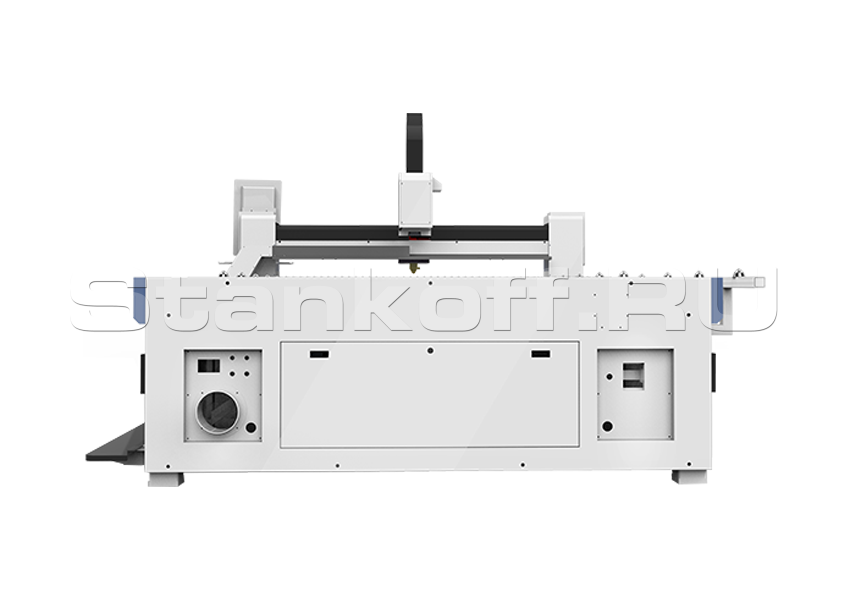

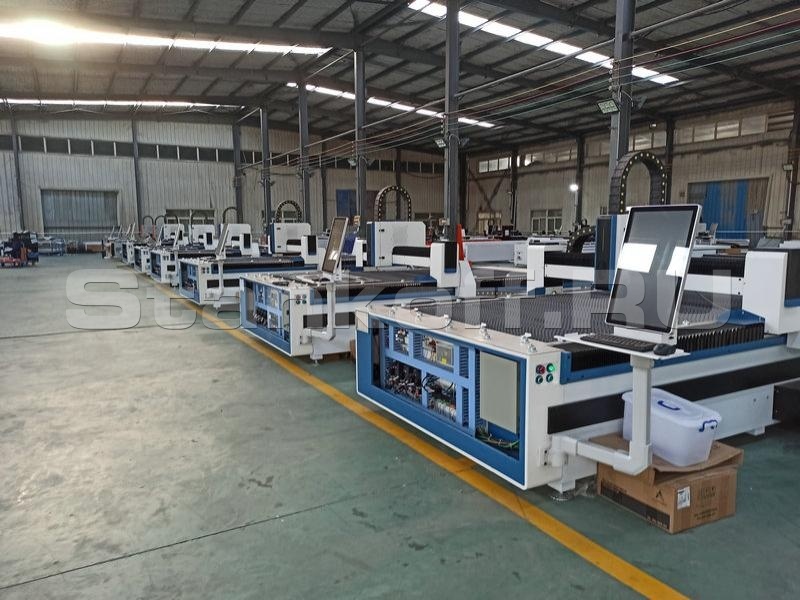

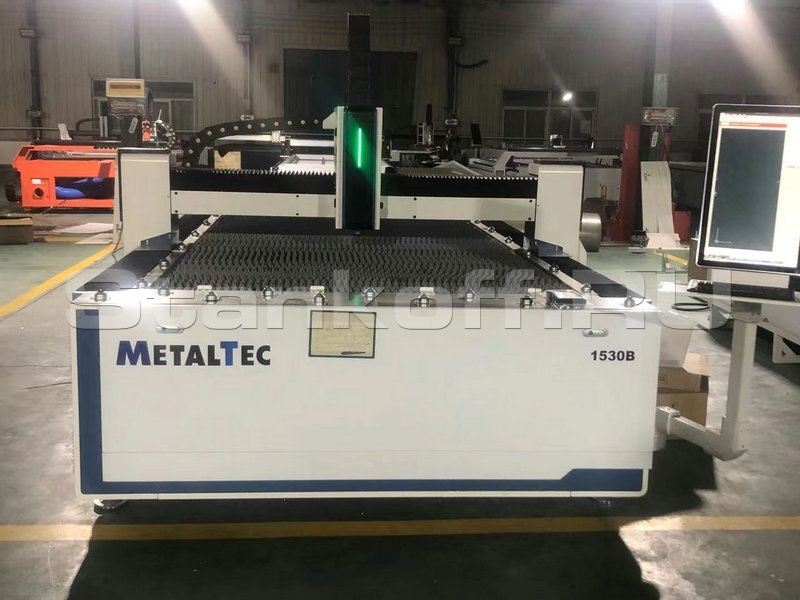

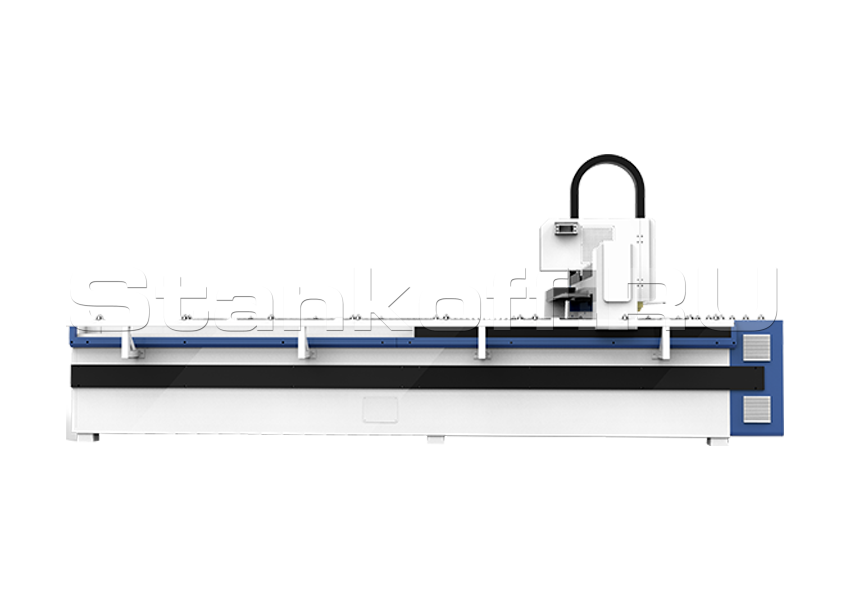

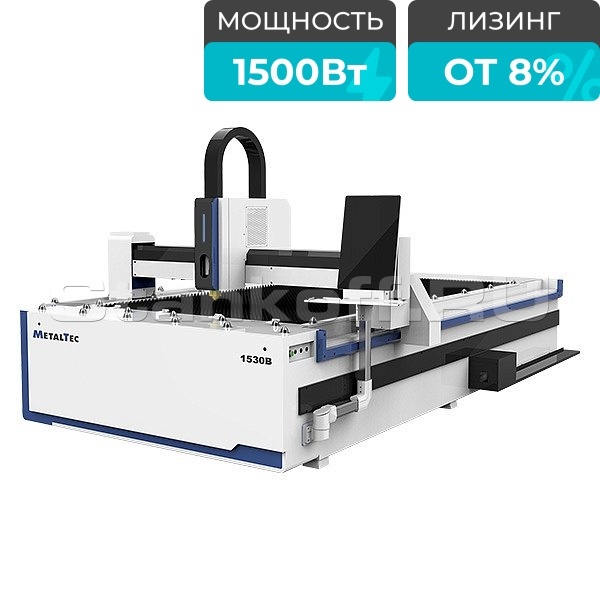

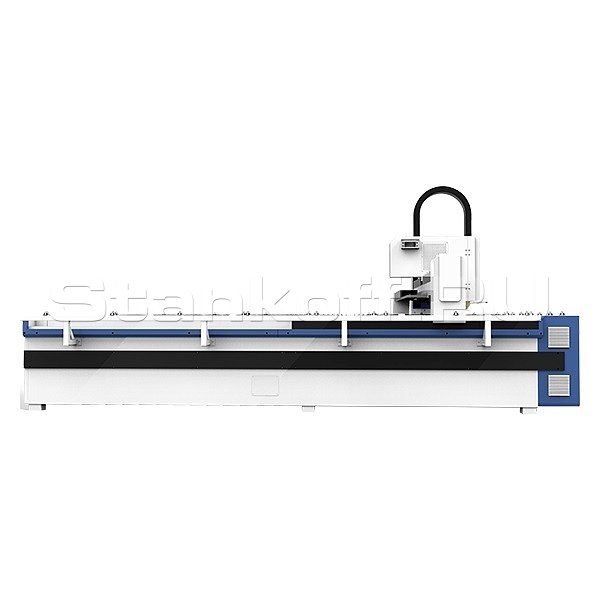

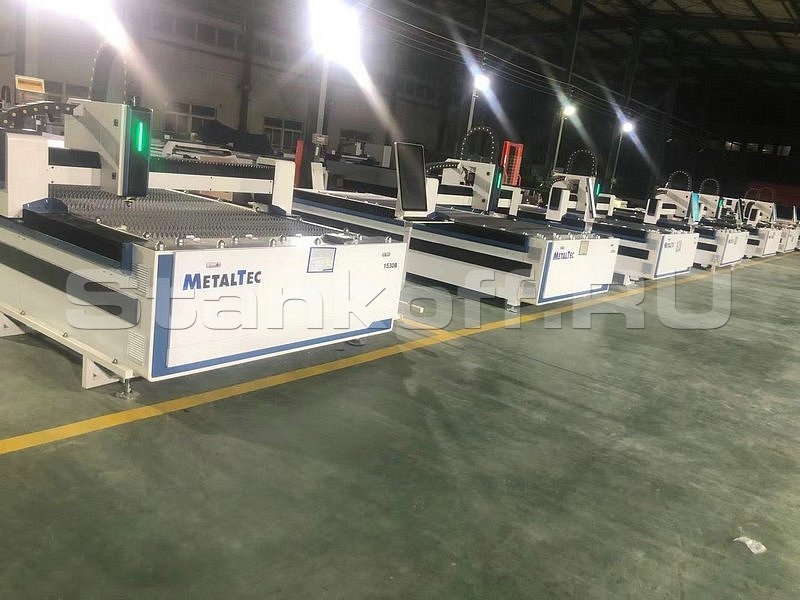

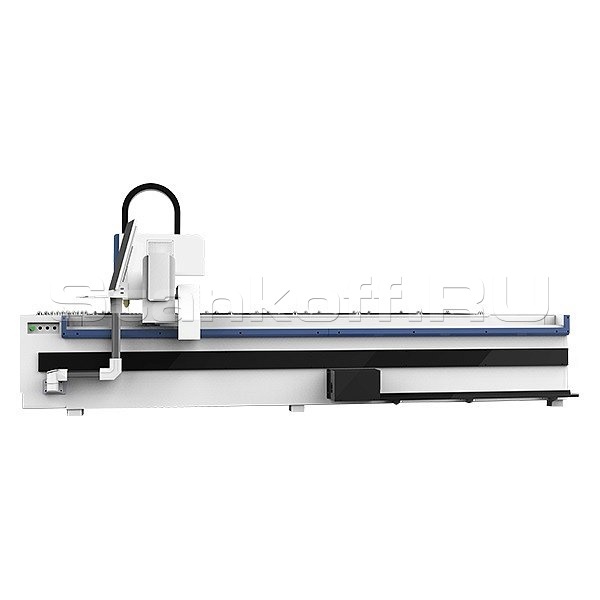

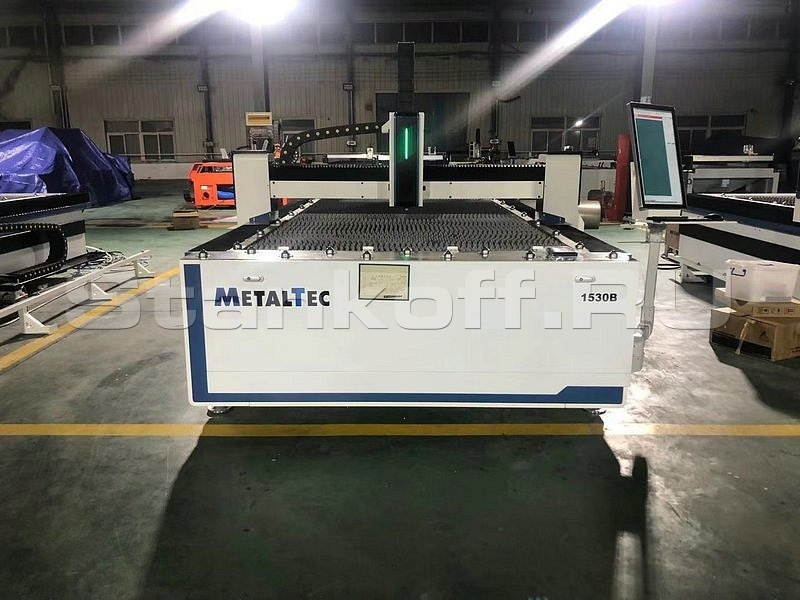

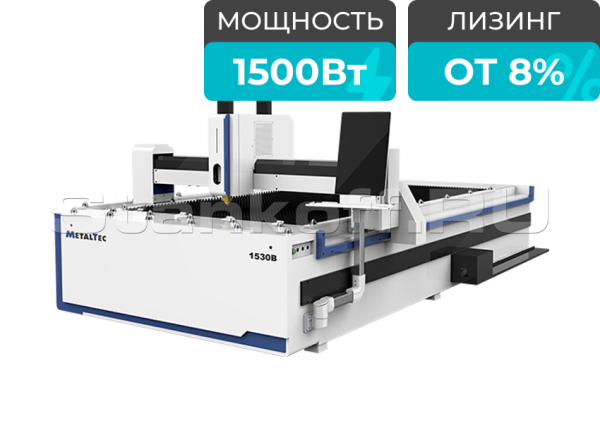

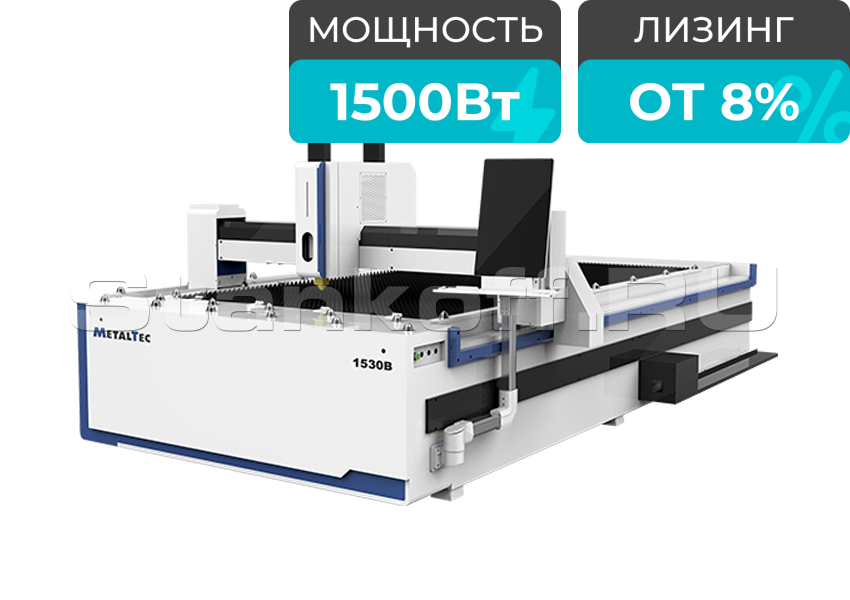

Оптоволоконный лазерный станок MetalTec предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

Стандартная комплектация

Режущая головка с автофокусом	MetalTec (Китай)
Зубчатая передача «шестерня-рейка»	YYC (Тайвань)
ШВП	TBI (Тайвань)
Высокоточные направляющие	LAPPINGS (Тайвань)
Сервопривод и привод	LEADSHINE (Тайвань)
Планетарный редуктор	NIDEC / SHIMPO (Япония)
Источник излучения	MAXPHOTONICS (Китай)
Система ЧПУ и софт	RU CUT V2 (Китай)
Электрокомпоненты	SCHNEIDER (Франция)
Водяное охлаждение - чиллер	Hanku (Китай)
Вентилятор

Конструктивные особенности

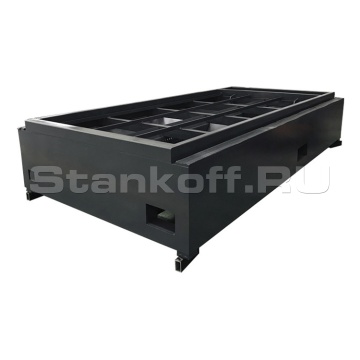

Цельносварная станина

Наши станки лазерной резки имеют портальную структуру с литой поперечной балкой. Вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки.

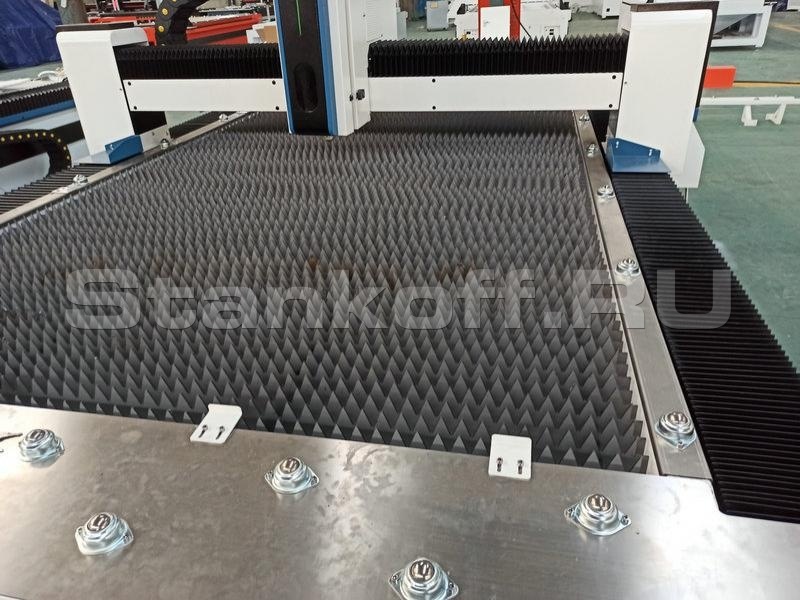

Игольчатый стол

Рабочее пространство станка представляет собой набор из металлических ламелей по всей длине стола. Ламели имеют зубчатую форму, что снижает их износ.
После выработки ресурса, ламели изготавливаются на станке.

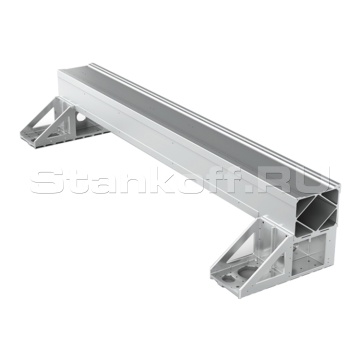

Портал из авиационного алюминия

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

Высокоточные линейные направляющие повышенной жесткости LAPPINGS (Тайвань)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «LAPPINGS» (Тайвань) сечением 25 мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

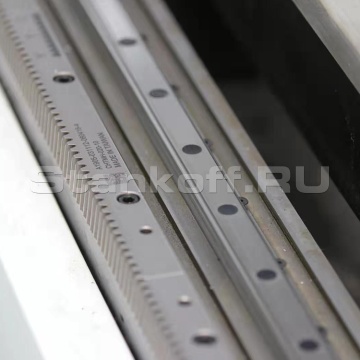

Косозубая рейка YYC (Тайвань) по осям X и Y

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

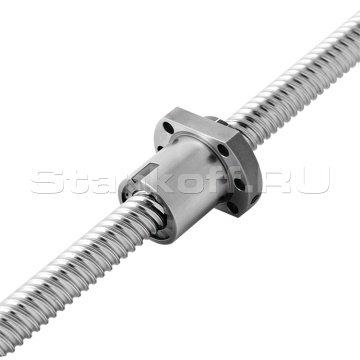

Высокопрецизионные шарико-винтовые пары TBI (Тайвань)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

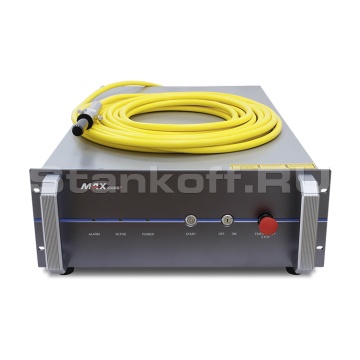

Лазерный источник MAXPHOTONICS

Станок оснащен лазерным источником компании «MAXPHOTONICS» (Китай). Это всемирно известный и признанный лидер в области производства лазеров, что подтверждает безупречная и безотказная работа.
Компания является одним из самых крупных поставщиков лазеров различного назначения по всему миру.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

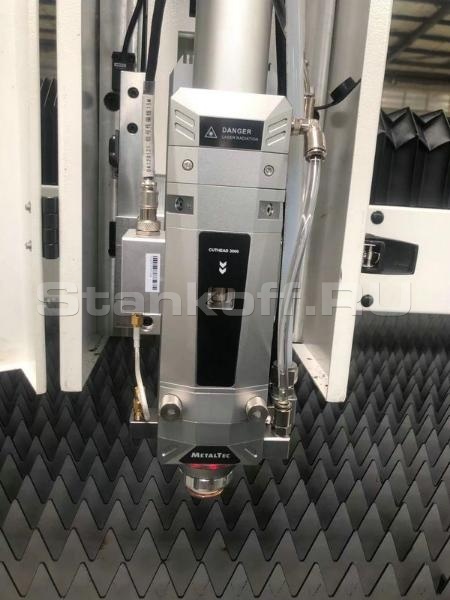

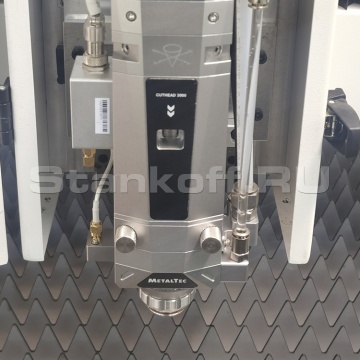

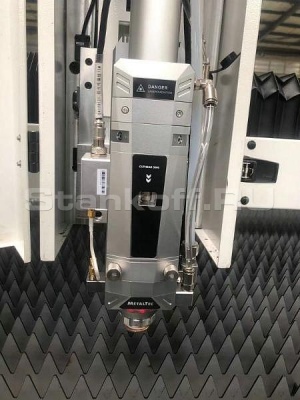

Лазерная головка MetalTec CH3000 (Автофокус)

Станок оснащён лазерной головкой METALTEC, с автономным контроллером слежения за расстоянием от поверхности листа до лазерной головки, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки.
• Лазерная головка с системой автоматической фокусировки.
• Лазерная головка с системой преодоления препятствий SAFE 360.

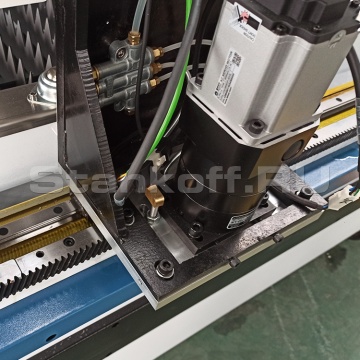

Высокоточные серводвигатели LEADSHINE (Тайвань)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели LEADSHINE (Тайвань), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
• Двигатели по осям XY – 0,75 кВт.
• Двигатель по оси Z – 0,4 кВт.

Планетарный редуктор NIDEC / SHIMPO (Япония)

Преимущества планетарного редуктора SHIMPO (Япония):
• Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
• Более высокий КПД;
• Облегченная конструкция - вдвое компактней и легче редукторов других видов.
Не требуют обслуживания в процессе эксплуатации.

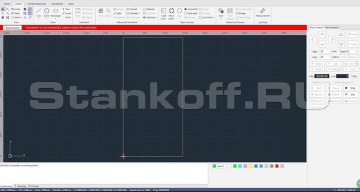

Программное обеспечение RU CUT V2 (SC2000 NESTING)

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. AutoCAD, CorelDRAW, plt, AI, dxf. т. д.

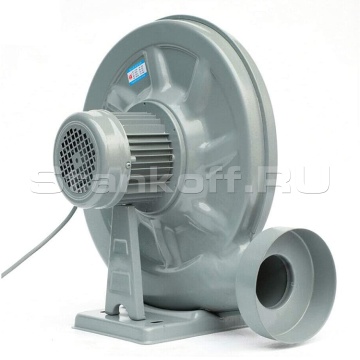

Аспирационная установка

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

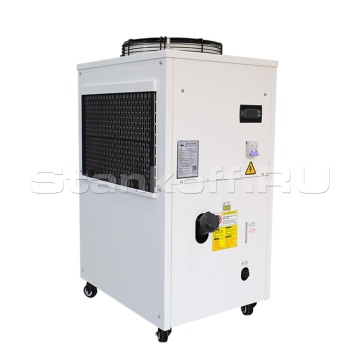

Промышленный чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в автоматическом режиме.

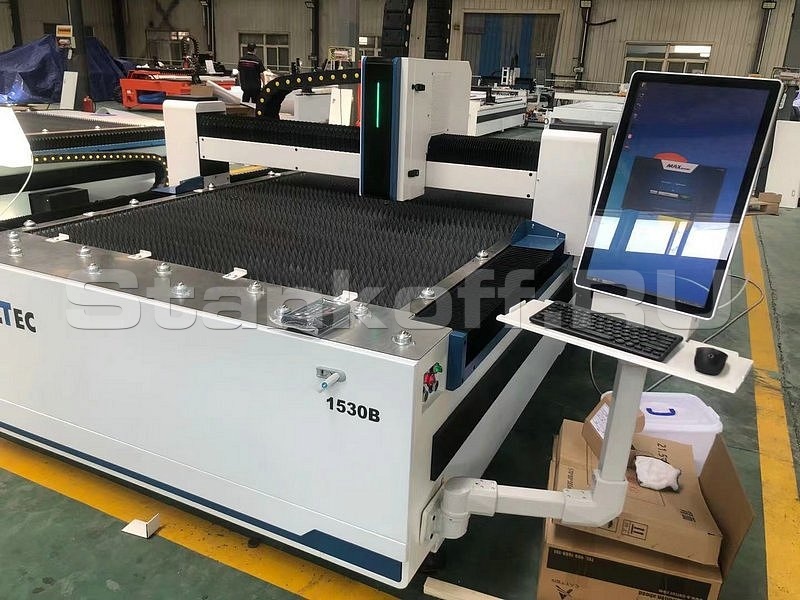

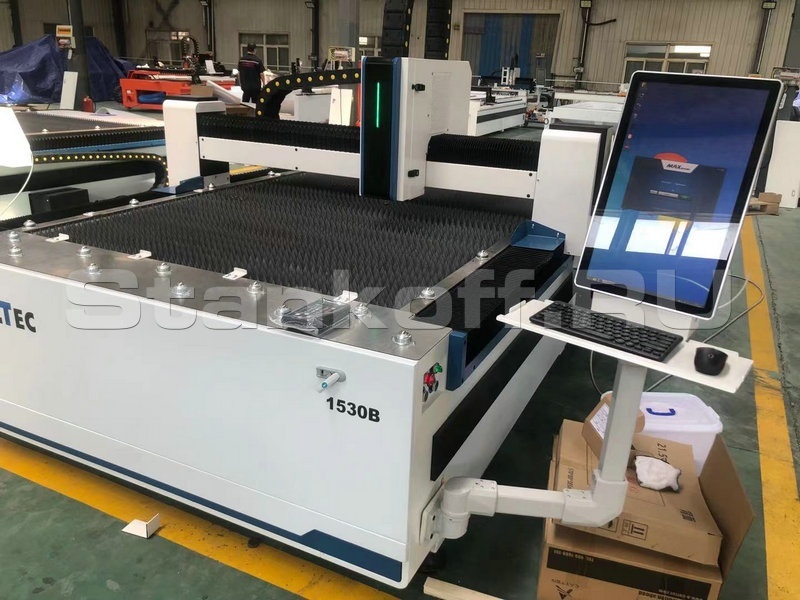

Стойка управления и WIFI пуль Д/У

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

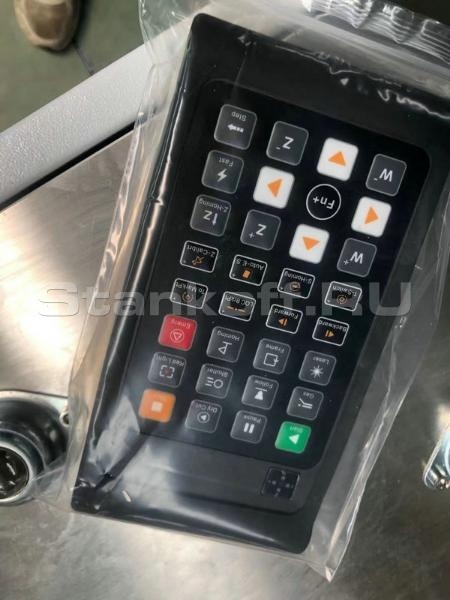

Удобный и эргономичный WIFI пульт управления, предназначен для управления станком в ручном режиме и на удалении от стойки управления.
Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

Таблица зависимости скорости резания от выходной мощности волоконного лазера, используемых газов, вида материала и толщины заготовки.

Мощность источника		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Материал / Газ	Толщина, мм	Скорость, м/мин
Углеродистая сталь (Кислород)	1	8	9	10	22	26	34	38	42
	2	4	5	6,2	6,8	7,2	7,5	7,8	8,2
	3	2,6	2,8	3	3,6	4	4,4	5	5,5
	4	1,6	1,8	2,2	2,8	3,2	3,8	4,4	5
	5	1	1,4	1,8	2,4	2,8	3,2	3,4	3,6
	6		1	1,6	2	2,4	2,8	3,2	3,4
	8		0,8	1,2	1,4	1,6	2,2	2,6	3
	10			0,8	1	1,2	1,6	2	2,4
	12				0,8	1	1,4	1,8	2
	14				0,6	0,7	1	1,2	1,3
	16					0,6	0,8	1	1,1
	18						0,7	0,9	1
	20						0,6	0,8	0,9
	22						0,5	0,7	0,8
	24							0,4	0,6
	26								0,4
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Нержавеющая сталь (Азот)	1	12,4	18,5	23,8	26,4	30	34	38	41,4
	2	4,7	5,1	10,8	11,9	12,7	15,4	24,4	28,6
	3	0,7	1,2	2,3	4,1	6,1	8,6	12,8	15,8
	4		0,8	1,3	2,2	4,2	5,5	7,4	9,4
	5			0,7	1,2	2	4,3	5,1	6
	6				1	1,8	3,1	3,8	4,7
	8					0,9	2	2,4	3,3
	10						0,8	1,1	1,3
	12						0,5	0,7	1,1
	14							0,6	0,8
	16								0,6
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Алюминий (Азот)	1	5,2	6,4	8,4	16	22	34	38	42
	2		2,2	3,4	6,6	8,4	15	21	25,5
	3			1,4	3,8	5,5	7,6	11,5	14,6
	4				1,4	2,6	4	5,2	5,8
	5					1,7	3,3	4,4	4,9
	6					0,9	2,1	3,4	4,1
	8						0,9	1,3	2
	10						0,6	1,1	1,7
	12							0,5	0,8
	14							0,4	0,6
	16								0,5
		500Вт	750Вт	1000Вт	1500Вт	2000Вт	3000Вт	4000Вт	6000Вт
Медь (Азот)	1	5,2	6	8	12	14	22	26	32
	2		1,8	3,2	4	6	8	10	12
	3			1	2,2	3,4	5,2	6	6,4
	4				1,4	1,8	4	4,8	5,4
	5					1,2	1,8	2,6	3,2
	6					0,6	1,4	1,8	2,2
	8						0,6	0,9	1,2
	10							0,4	0,6
	12								0,4

Область применения

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

Отличительные особенности

Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
Высокое качество лазерного луча.
Простота и удобство наладки и настройки.

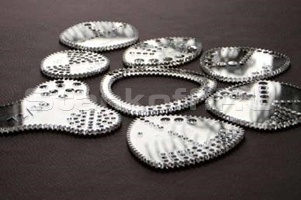

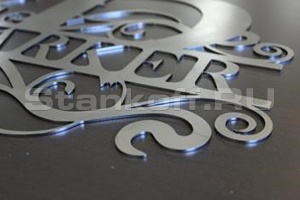

Получаемые изделия

Рабочая зона (X x Y), мм	1530 x 3050
Тип лазера	Оптоволоконный лазер
Режущая голова	METALTEC CH 3000
Производитель лазера	MAXPHOTONICS
Мощность лазера, Вт	1000 / 1500
Длина волны лазера, мм	1070
Срок работы лазера, ч	До 100 000
Вид охлаждения	Чиллер HUA KU (Китай)
Направляющие по осям X, Y, Z	LAPPINGS (Тайвань) - 25 мм (квадратного сечения)
Передача по осям X, Y	Двухприводные зубчатаыe шестерня - рейка GARRETSON (Германия)
Передача по оси Z	Шарико-винтовая пара TBI (Тайвань)
Двигатели по осям X, Y, кВт	Серводвигатель Leadshine 0,75 кВт (Тайвань)
Двигатель по оси Z, кВт	Серводвигатель Leadshine 0,4 кВт (Тайвань)
Датчик высоты	Автоматический
Система управления	RU CUT V.2 (NESTING) - локализация для Российского рынка
Поддерживаемые форматы файлов	CAD, CorelDRAW, plt, AI, dxf
Смазка	Централизованная система смазки
Максимальная толщина резки, мм (Углеродистая сталь)	14
Максимальная скорость резки, м/мин	до 30
Максимальная скорость холостого хода, м/мин	до 100
Редуктор	SHIMPO - NIDEC (Япония)
Электрокомпоненты	SCHNEIDER (Франция)
Точность позиционирования, мм	±0,03
Точность повторного позиционирования, мм	±0,02
Ускорение	до 1G
Минимальная ширина резки, мм	0,12
Напряжение, В	380
Частота тока, Гц	50
Габаритные размеры:
Длина, мм	4400
Ширина, мм	2200
Высота, мм	1600
Вес, кг	2300
