Окно со стеклопакетом ДФ-03.103 Евроокно (брус 78x80мм.)

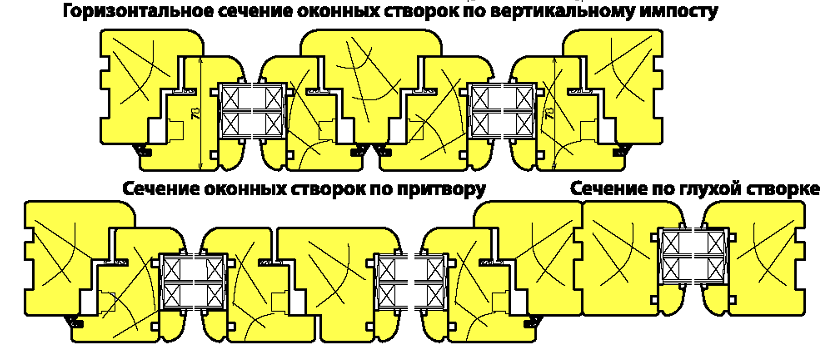

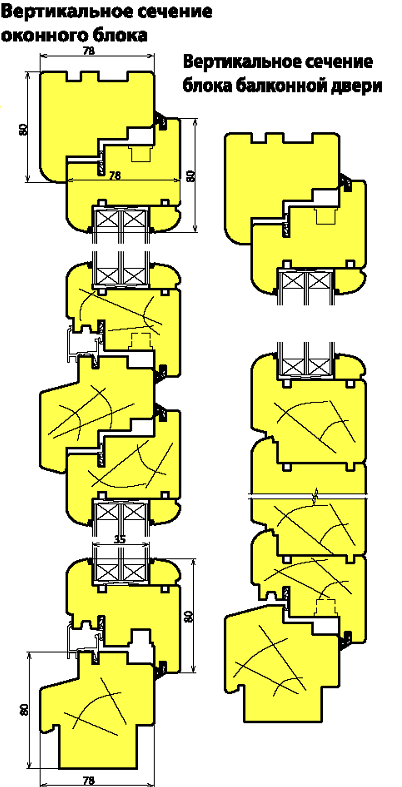

Данный комплект позволяет производить однорамные деревянные окна из древесины мягких и твердых пород как простой, так и сложной конструкции с вертикальными и горизонтальными импостами, или без таковых с соединением створок в притвор, а также арочные окна.

Окно изготавливается из 2-х, 3-хслойного клеенного бруса нормативно-допустимой (не более 12%) влажностью.

Специальная скрытая, центрального управления поворотно-откидная фурнитура типа 12/18-9 позволяет отрывать окна как в одной, так и в двух плоскостях. На раму устанавливается отлив мод. Gutman Neckar 22F или аналог.

Комплект состоит:

• Вариант А - из 67 фрез которые собирают в 23 инструментальных блока непосредственно на шпиндель станка. (Сборка осуществляется потребителем по прилагаемым схемам).
• Вариант Б - из 71 фрезы собранных в 23 инструментальных блока на специальных патронах. (Сборка в блоки осуществляется на фирме изготовителе). Возможна поставка комплекта фрез по варианту А состоящего из 81 фрезы с возможностью обработки как бруса 68x80, так и бруса 78x80мм. Также возможна выборочная поставка фрез и блоков.

При использовании предлагаемых схем обработки нет необходимости в межоперационной переналадке оборудования т.к. фрезы спроектированы с учетом необходимости одной операционной базы.

Фрезы для изготовления погонажных поверхностей изготавливаются затылованными, а шипорезные - острозаточенными.

Все фрезы оснащаются напайными пластинами из быстрорежущей стали Р6М5.

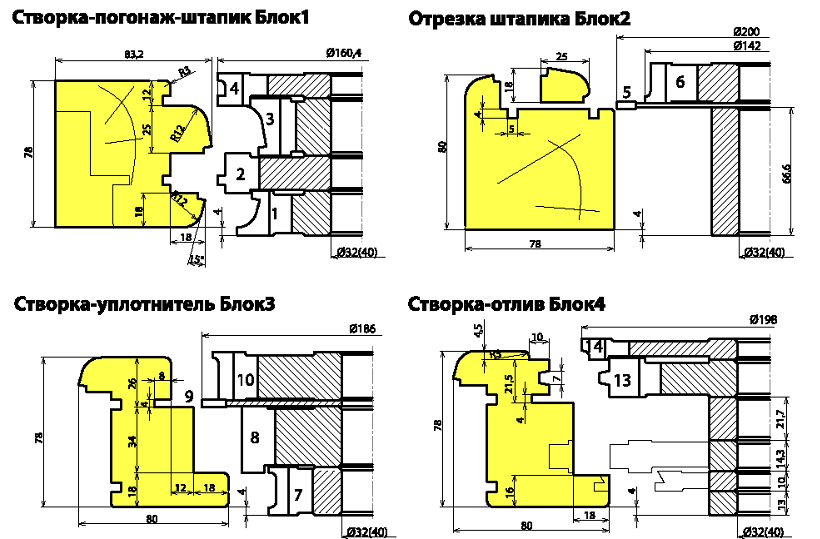

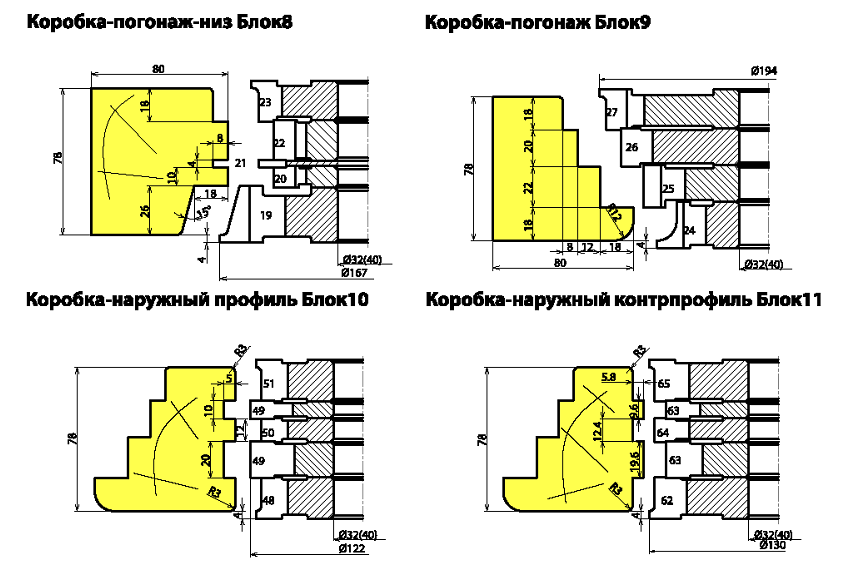

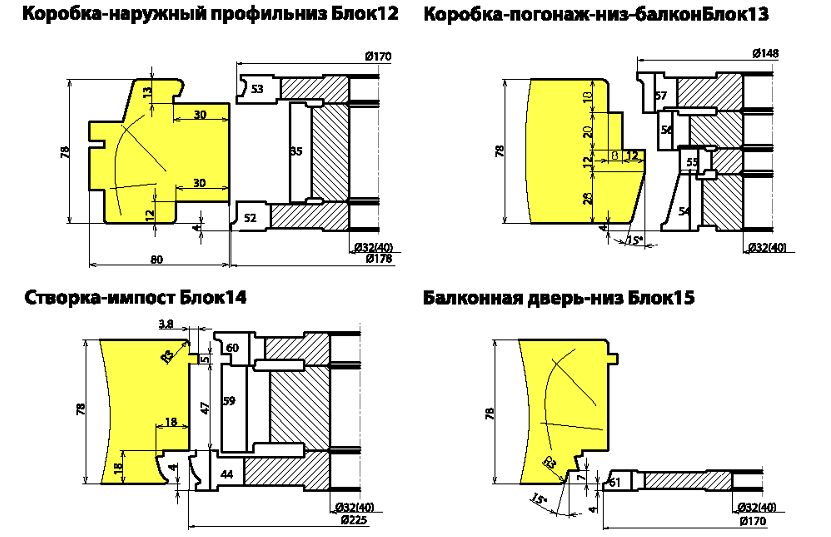

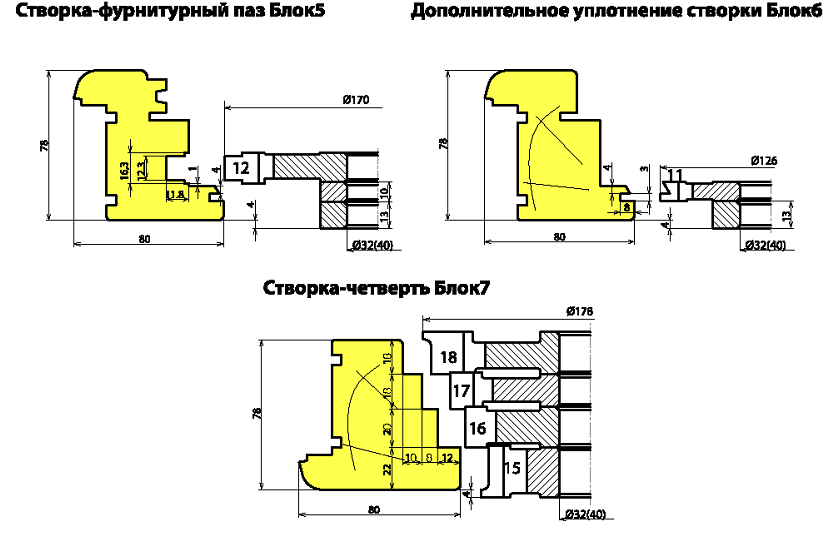

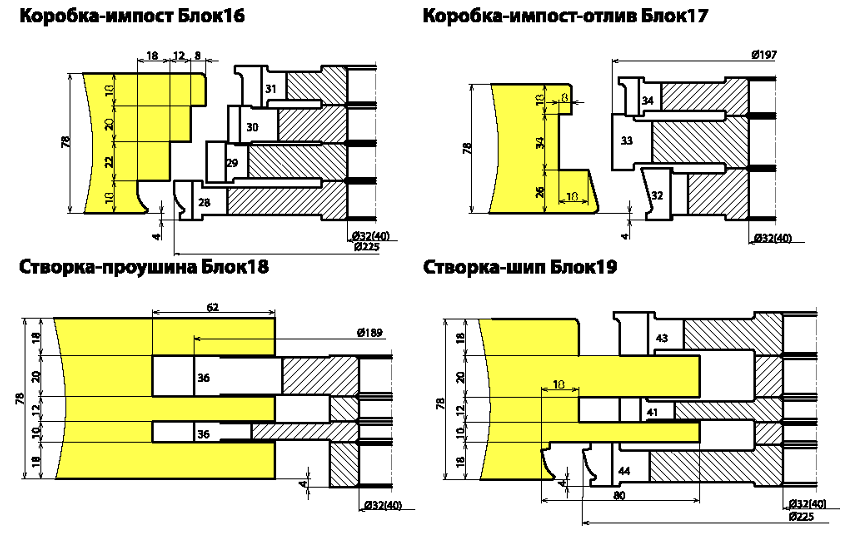

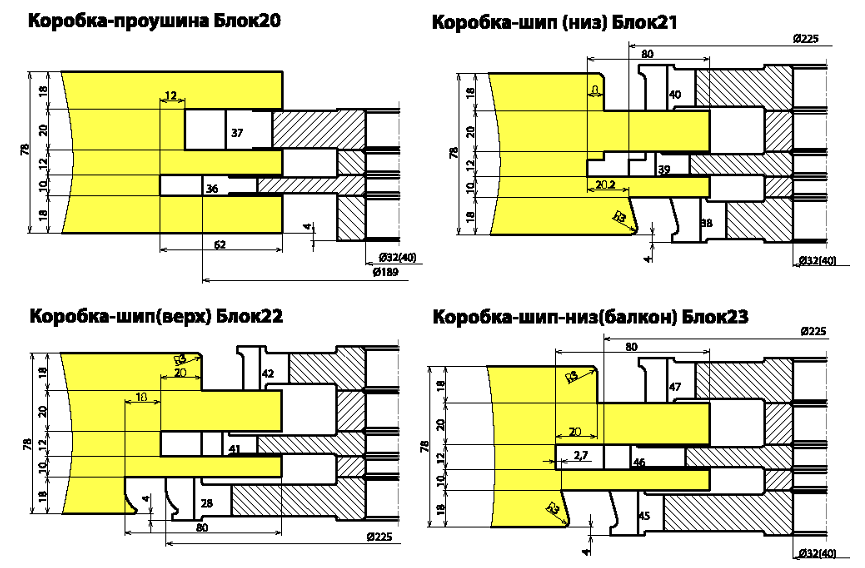

Схема установки фрез для изготовления окна сечением бруса 78x80мм ДФ-03.103
