Комплект фрез, с механическим креплением твердосплавных пластин, для изготовления окон с поворотно-откидной фурнитурой «Профессионал»

Артикул: 100.10.00.00.000

Назначение:

• комплект предназначен для изготовления окон:
• с поворотно-откидной фурнитурой типа 12-18-9;
• сечение бруса 68x83 мм;
• с отливом GUTMANN - Donau 22 F;
• с 1 и 2-х камерными стеклопакетами;
• с уплотнителем на створке Deventer P4050n (GFAR 125, GEFO С 472);
• с дополнительным уплотнителем на створке Deventer М 80 10;
• зашиповка коробки на 2 шипа, створки - 2,5 шипа.


Исполнение инструмента:

• инструмент предназначен для работы на угловых центрах и универсальном оборудовании;
• фрезы изготовлены с механическим креплением ножей и подрезателей из твердого сплава;
• фрезы собраны на стаканы в блоки, имеют полную защиту от проворотов и полностью готовы к работе;
• диаметр посадочного отверстия стакана определяется оборудованием заказчика (d=32,40,50);
• для удобства в работе предусмотрена нулевая настройка по высоте, а также нулевой диаметр для нарезки шипов и проушин диаметр - 280 мм;
• для продольного профилирования диаметр 125 мм;
• предельная частота вращения фрез в работе - 6000 мин';
• число зубьев Z=3 для продольного профилирования и Z=3+3+3 для нарезки шипов и проушин.

Комплектация:

• базовый комплект состоит из 15 блоков для изготовления коробки и створки окна;
• дополнительные блоки поставляются по заказу потребителя.

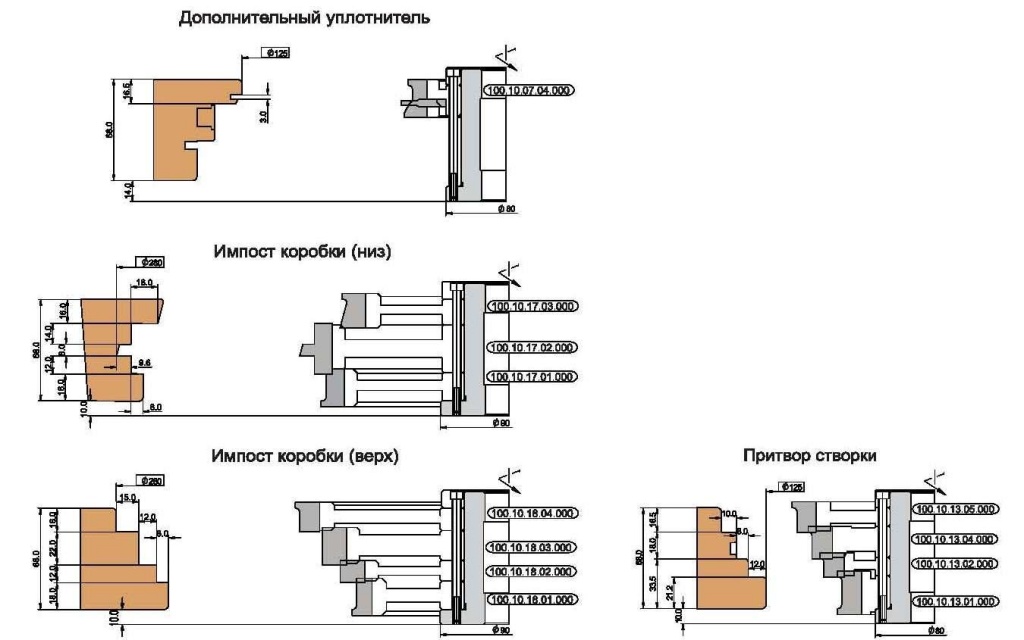

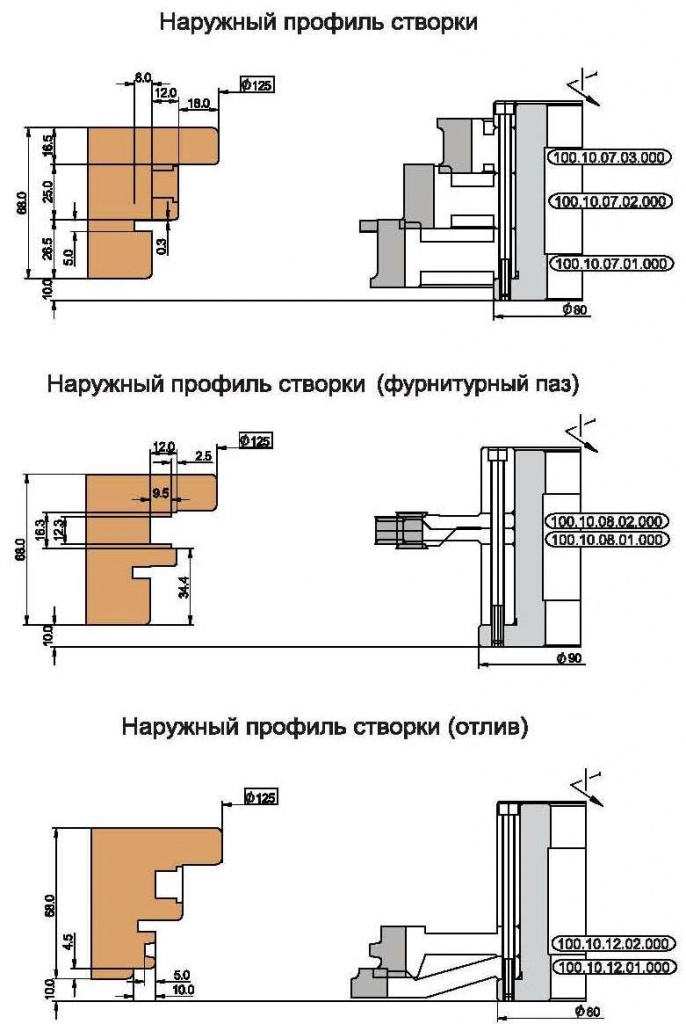

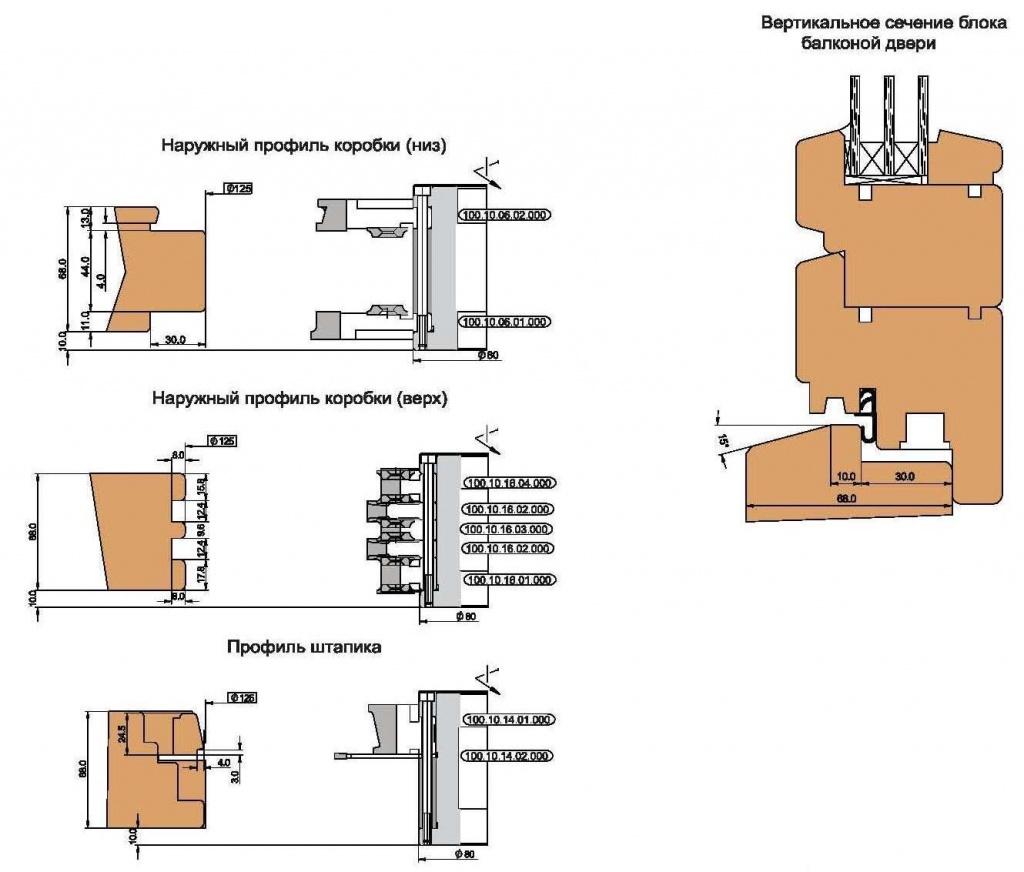

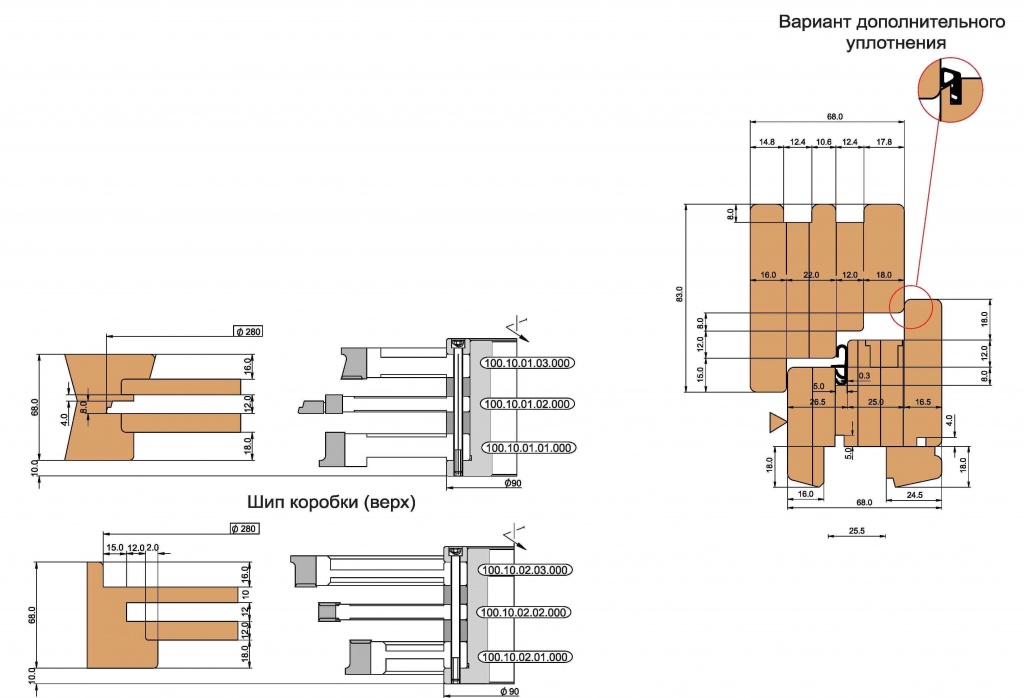

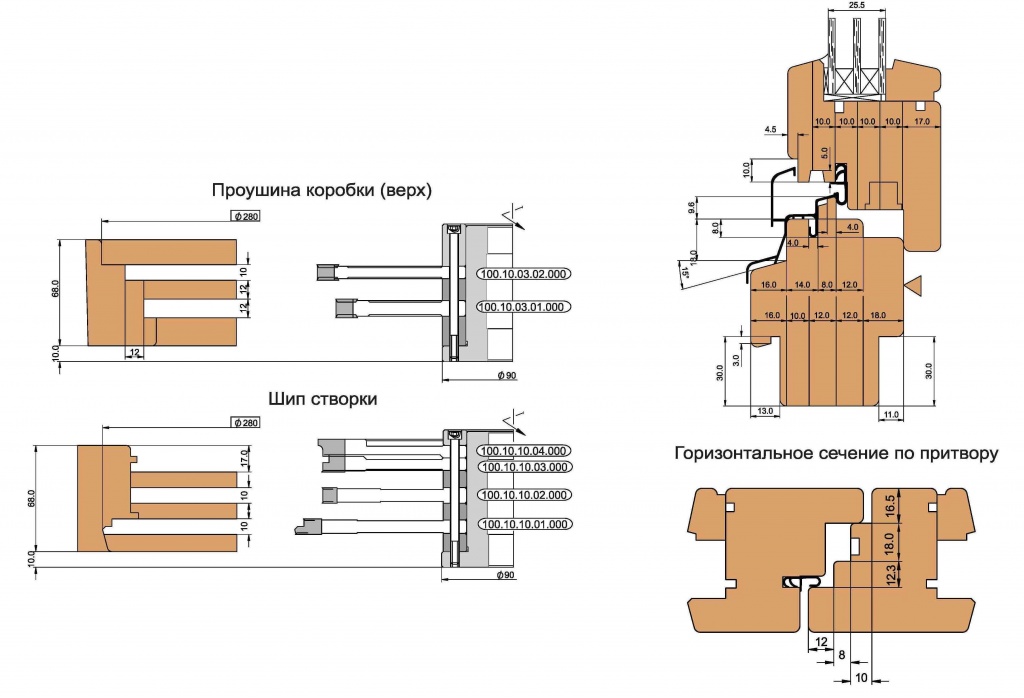

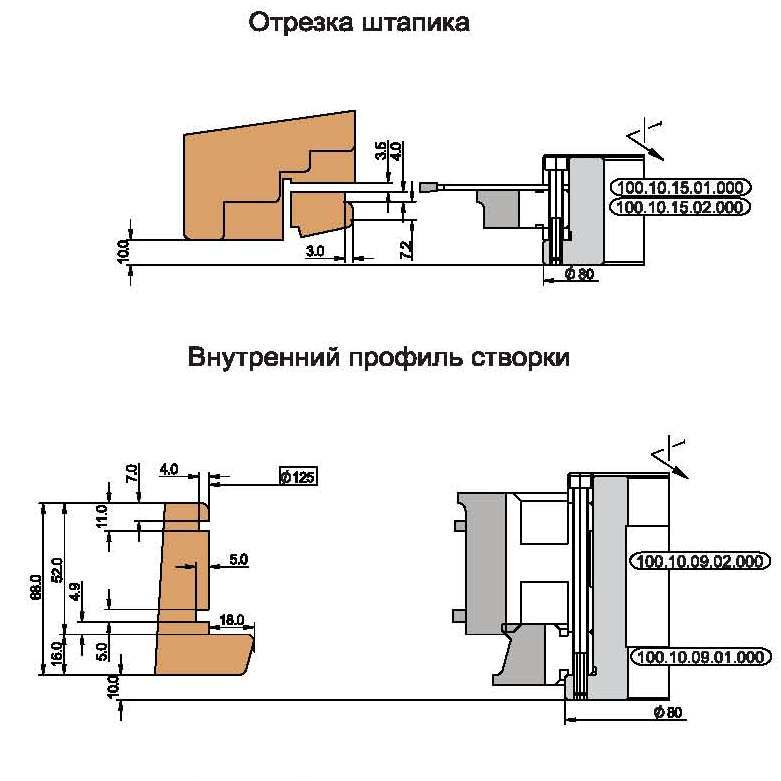

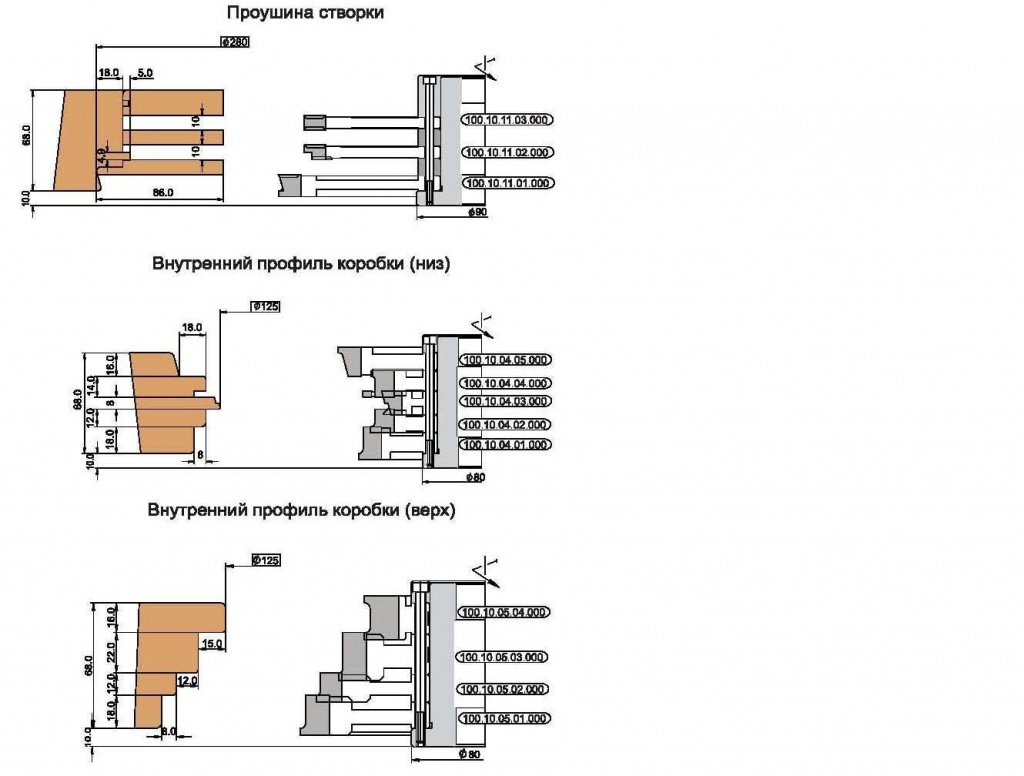

Базовый комплект. Схема блока

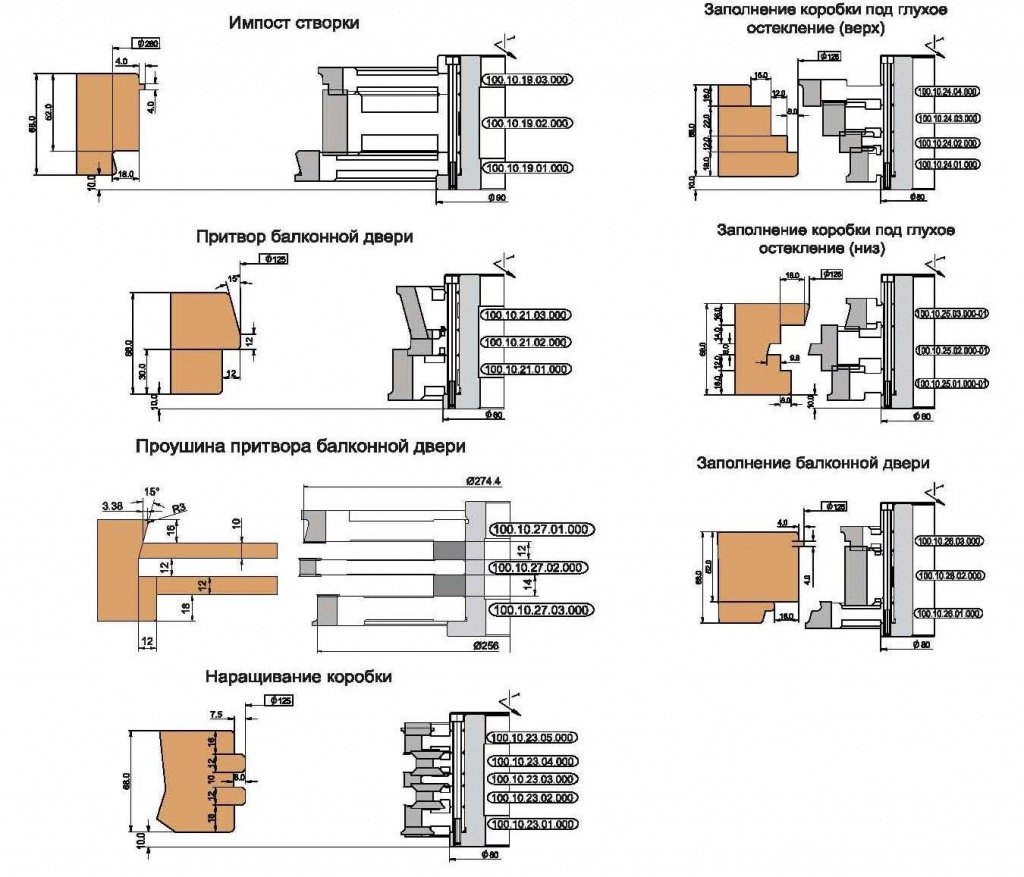

Дополнительные блоки:

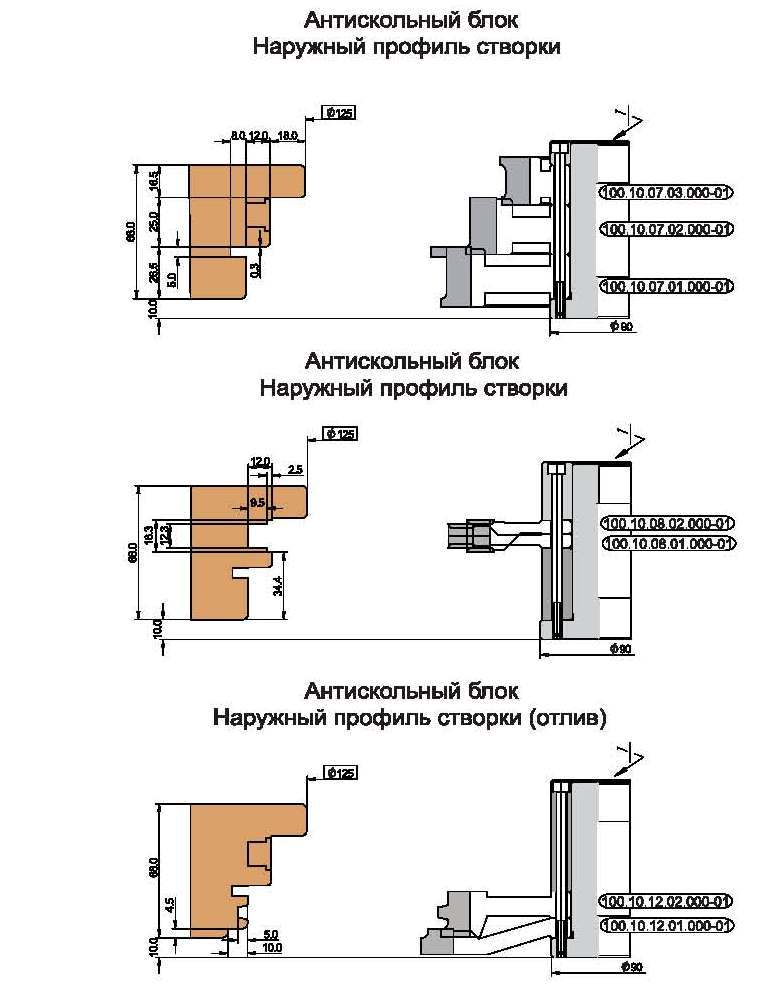

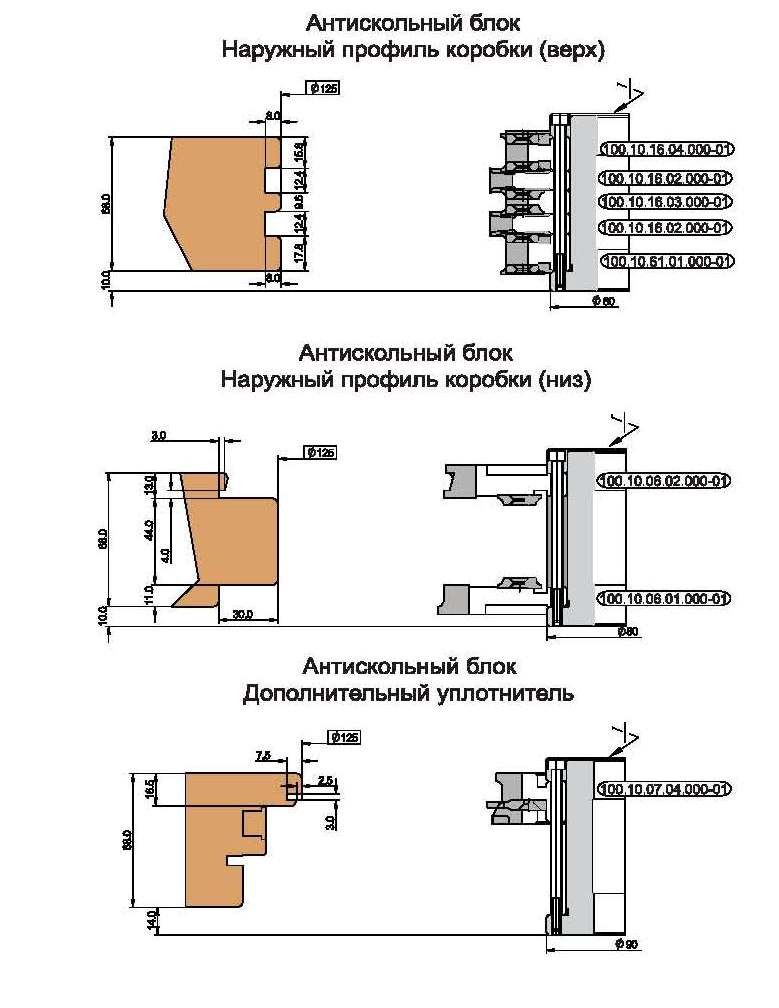

Антискольная группа для угловых центров.
