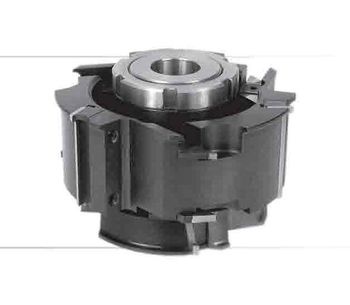

Комплект фрез, с механическим креплением ножей из инструментальной быстрорежущей стали, для изготовления окон с поворотно-откидной фурнитурой


Комплект фрез, с механическим креплением ножей из инструментальной быстрорежущей стали, для изготовления окон с поворотно-откидной фурнитурой
Производитель
Механик (Украина)
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Артикул: 100.30.00.00.000

Назначение:

комплект предназначен для изготовления оконных блоков:

  • с поворотно-откидной фурнитурой типа 12-18-9;

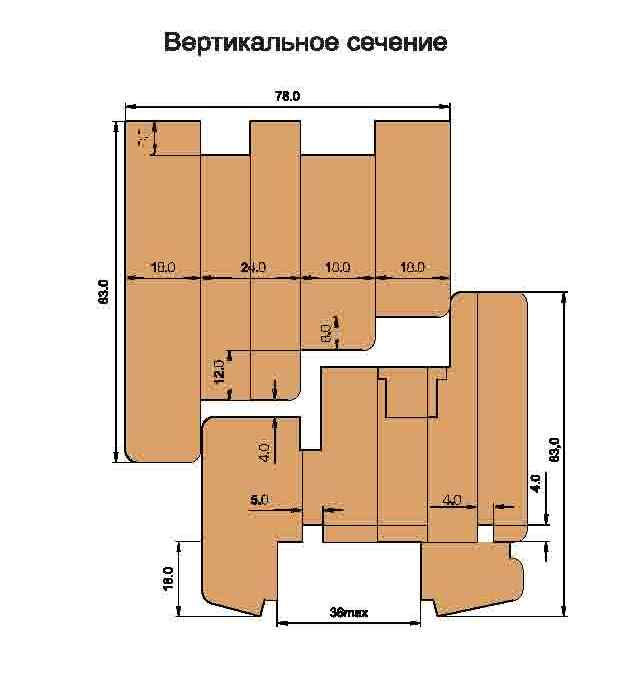

  • сечение бруса 78x86;
  • с уплотнителем на створке Deventer Р4050 (GFAR125, GEFOC472);
  • с отливом Gutmann Neckar 22/24 F.

Исполнение инструмента:

  • инструмент изготовлен для работы на угловых центрах и универсальном оборудовании;
  • фрезы изготовлены с механическим креплением ножей из инструментальной быстрорежущей стали (HSS);
  • фрезы собраны на стаканы и полностью готовы к работе;
  • диаметр посадочного отверстия определяется оборудованием заказчика (d=32,40,50);
  • для удобства в работе предусмотрена нулевая настройка по высоте, а также нулевой диаметр;
  • для нарезки шипов и проушин - диаметр 280 мм; -для продольного профилирования - диаметр 130 мм;
  • предельная частота вращения фрез в работе 4500 мин1;
  • число зубьев Z=3.

Комплектация:

  • комплект состоит из 20 блоков, собранных на стаканах.

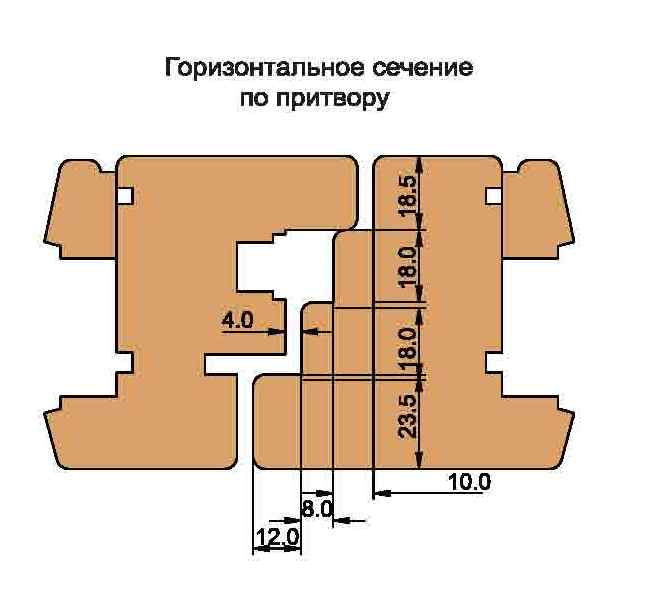

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_0.jpgkomplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_1.jpg

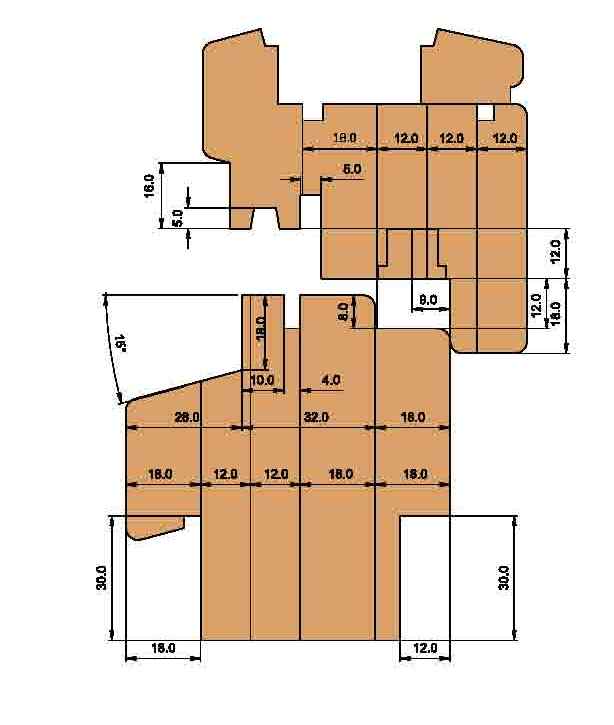

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_2.jpg

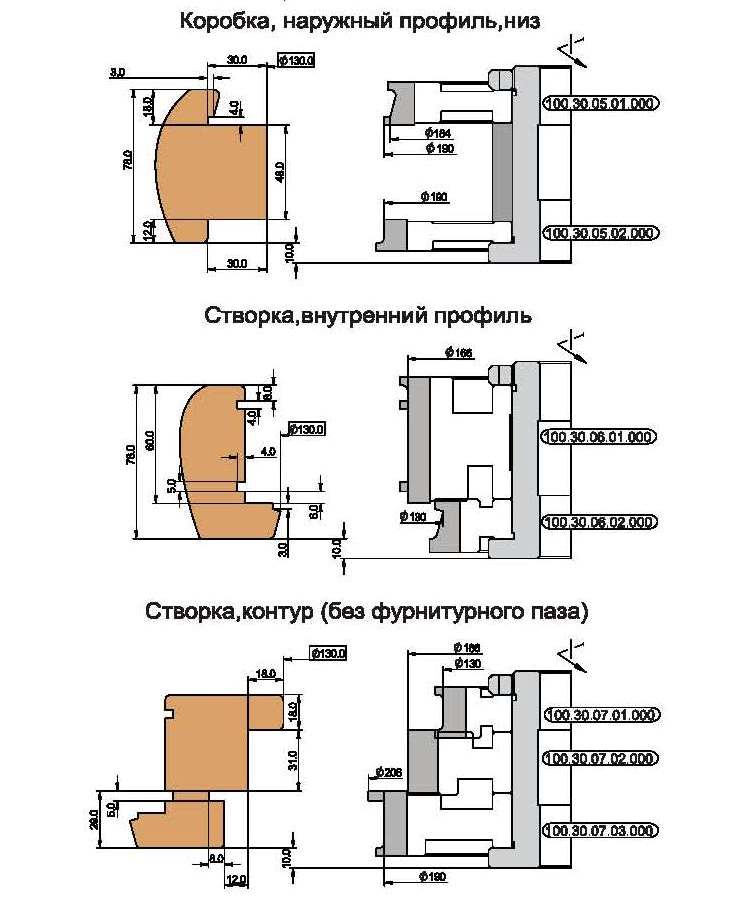

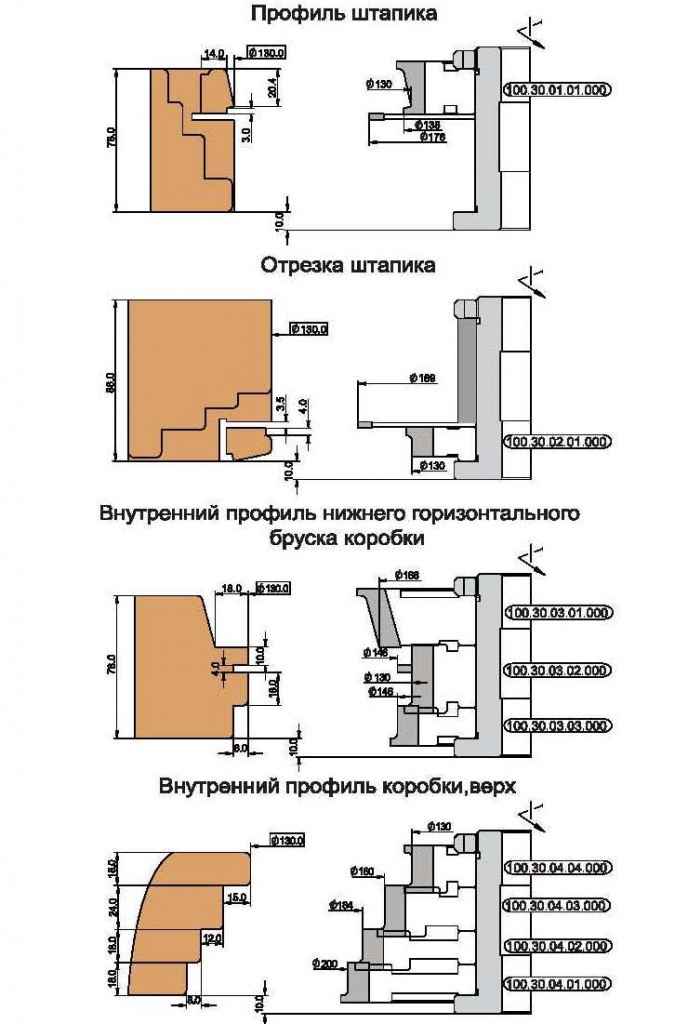

Схема установки фрез:

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_3.jpg

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_4.jpg

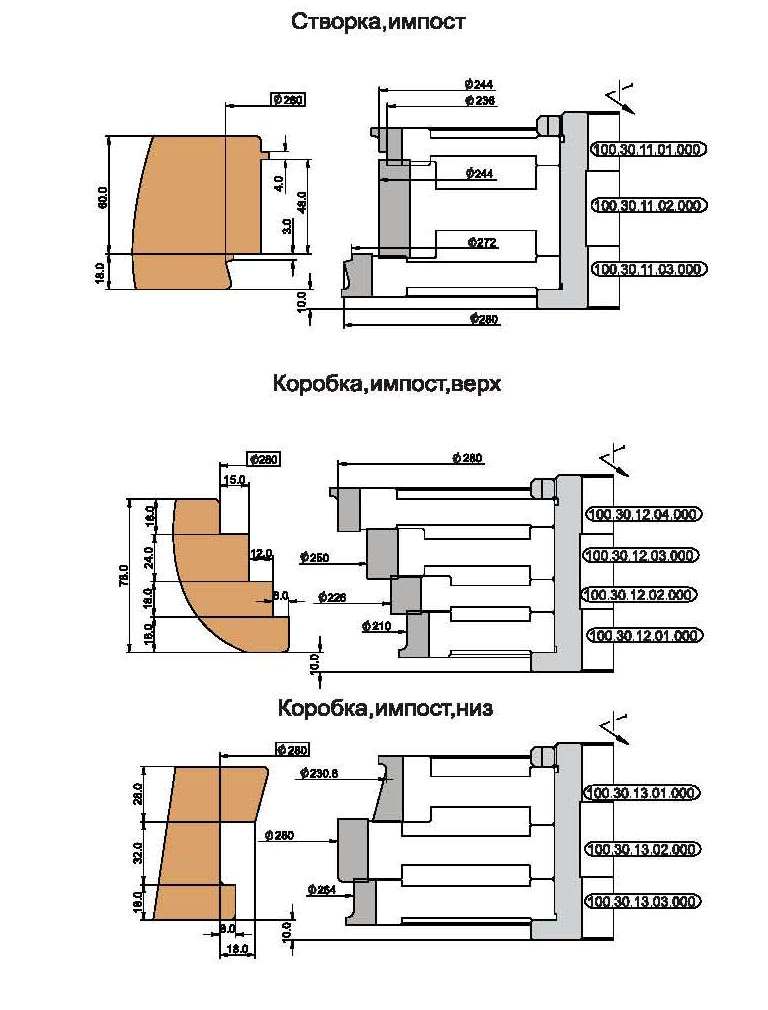

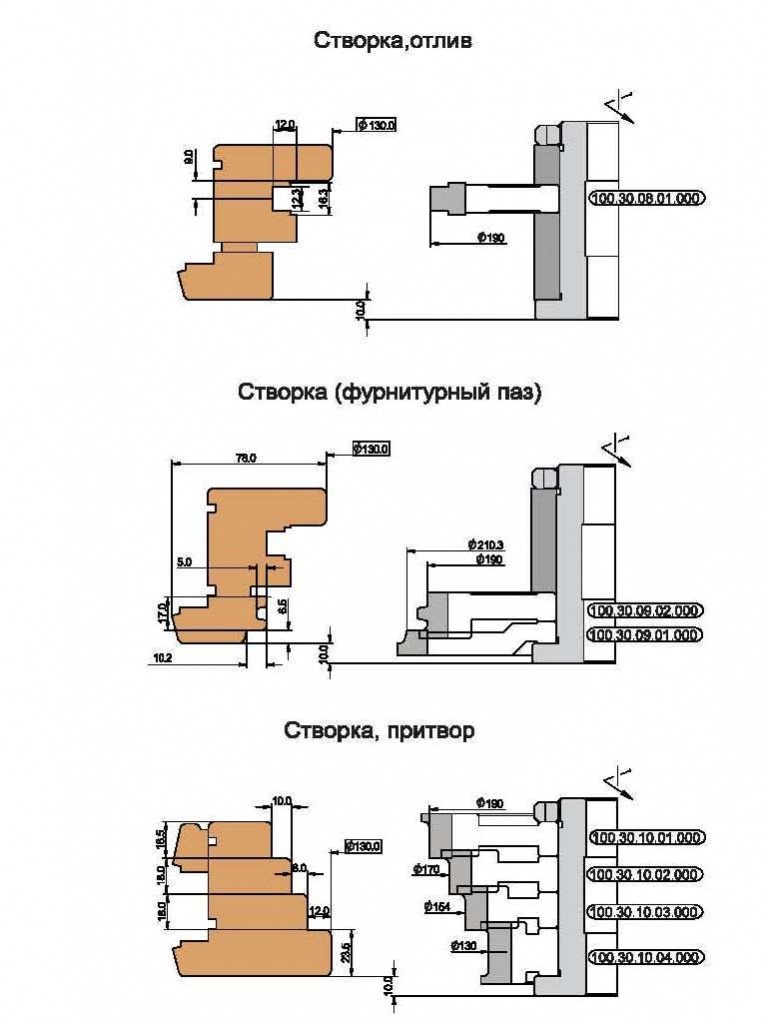

Схема установки фрез:

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_5.jpg

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_6.jpg

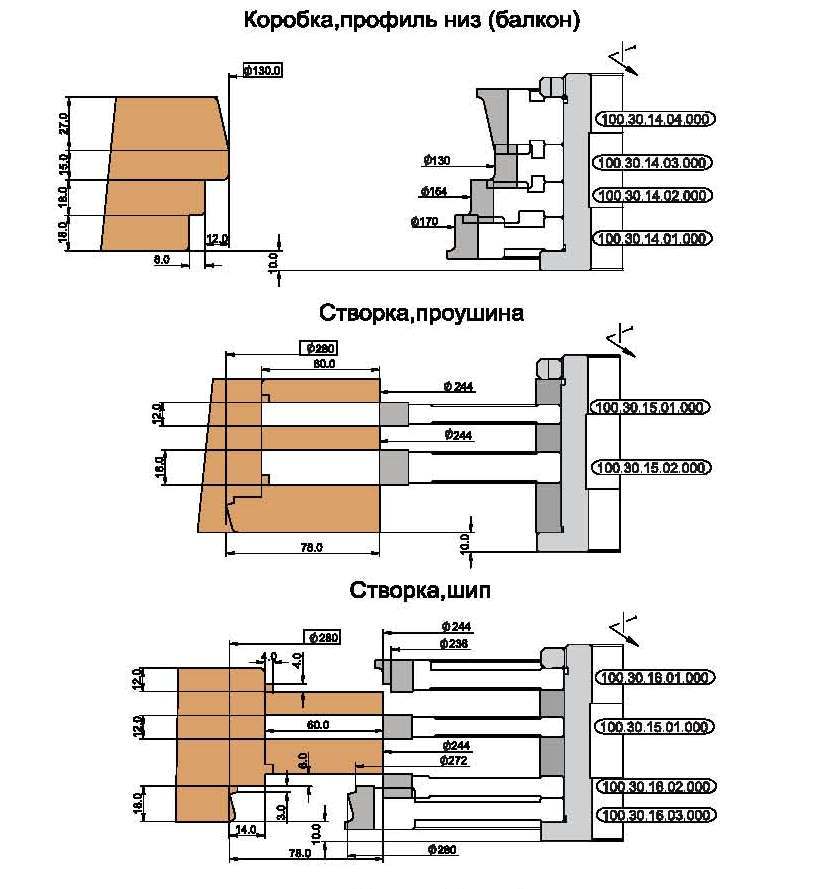

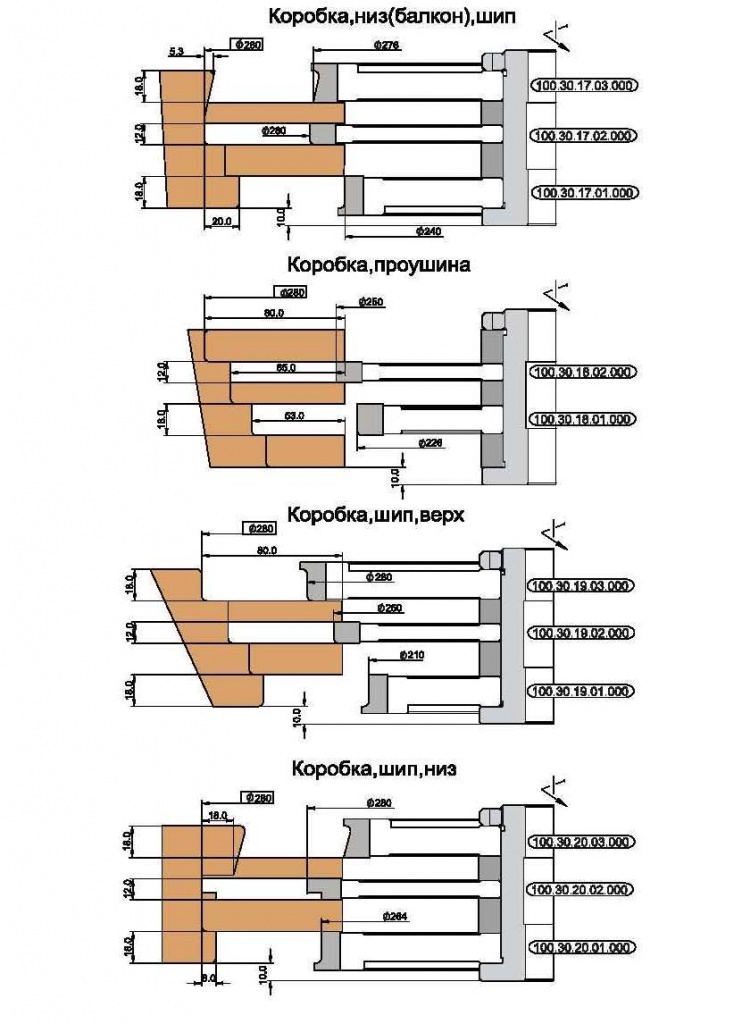

Схема установки фрез:

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_7.jpg

komplekt-frez-s-mehanicheskim-krepleniem-nozhey-iz-instrumentalnoy-byistrorezhuschey-stali-dlya-izgotovleniya-okon-s-povorotno-otkidnoy-furnituroy_8.jpg
