Детальное описание

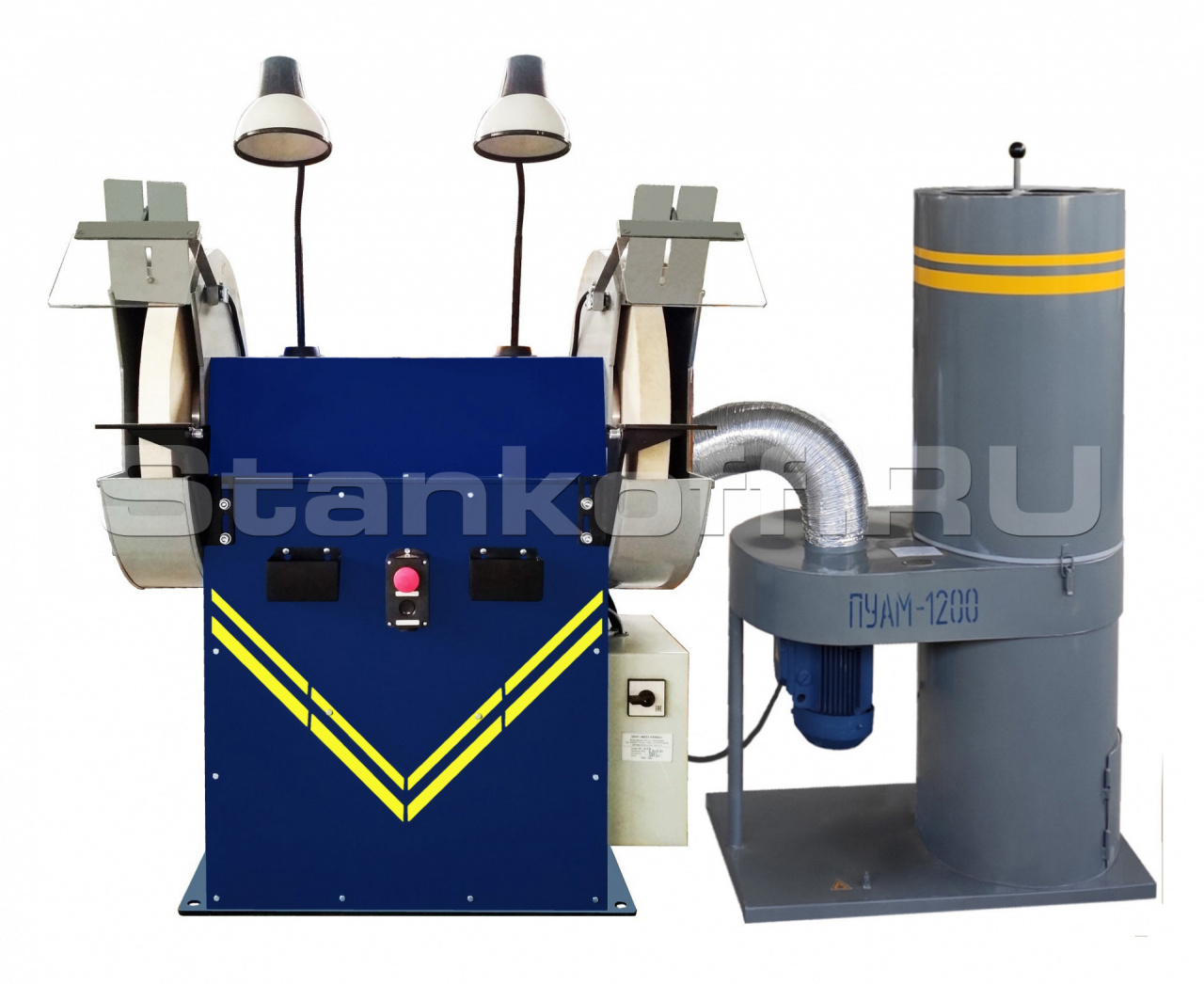

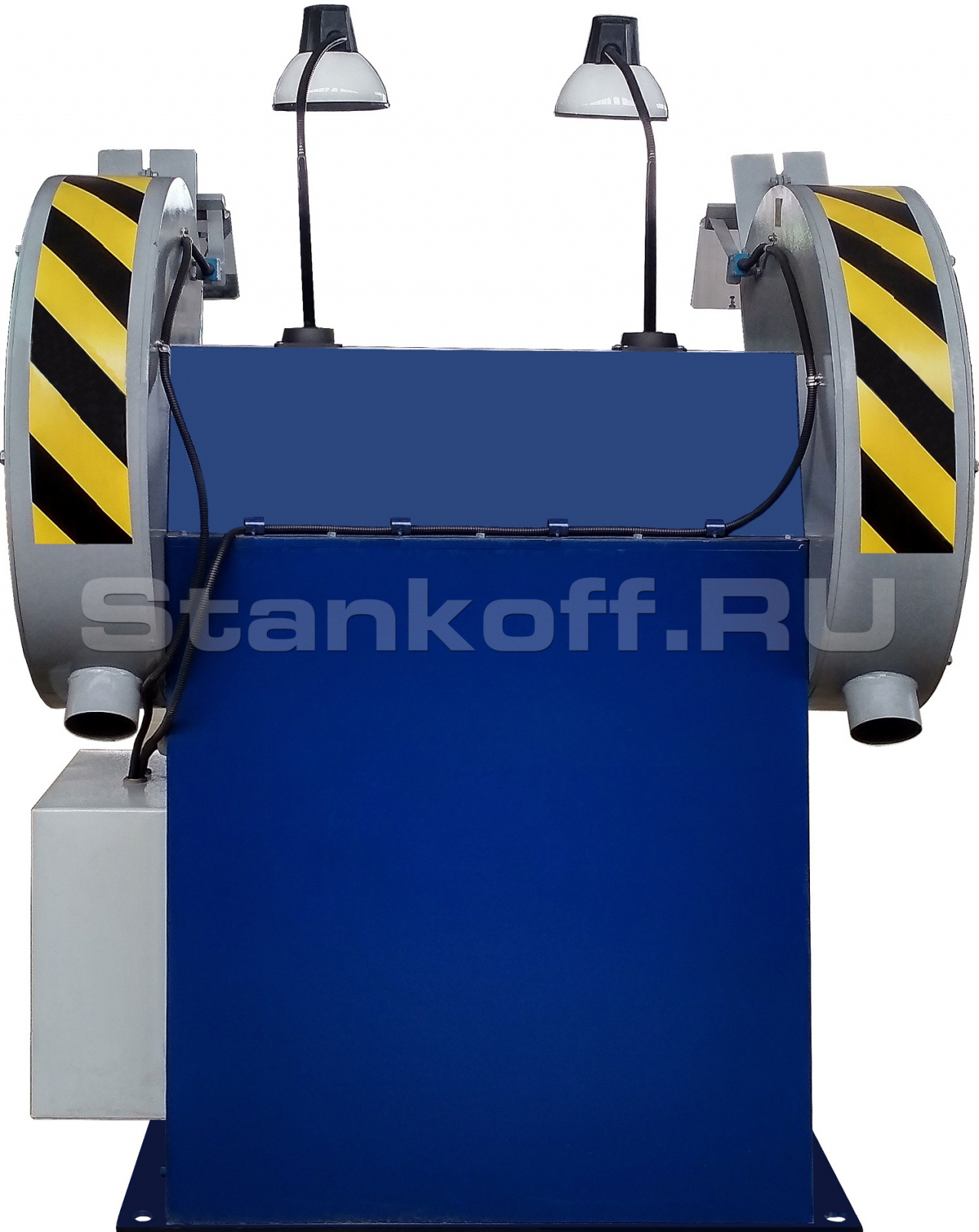

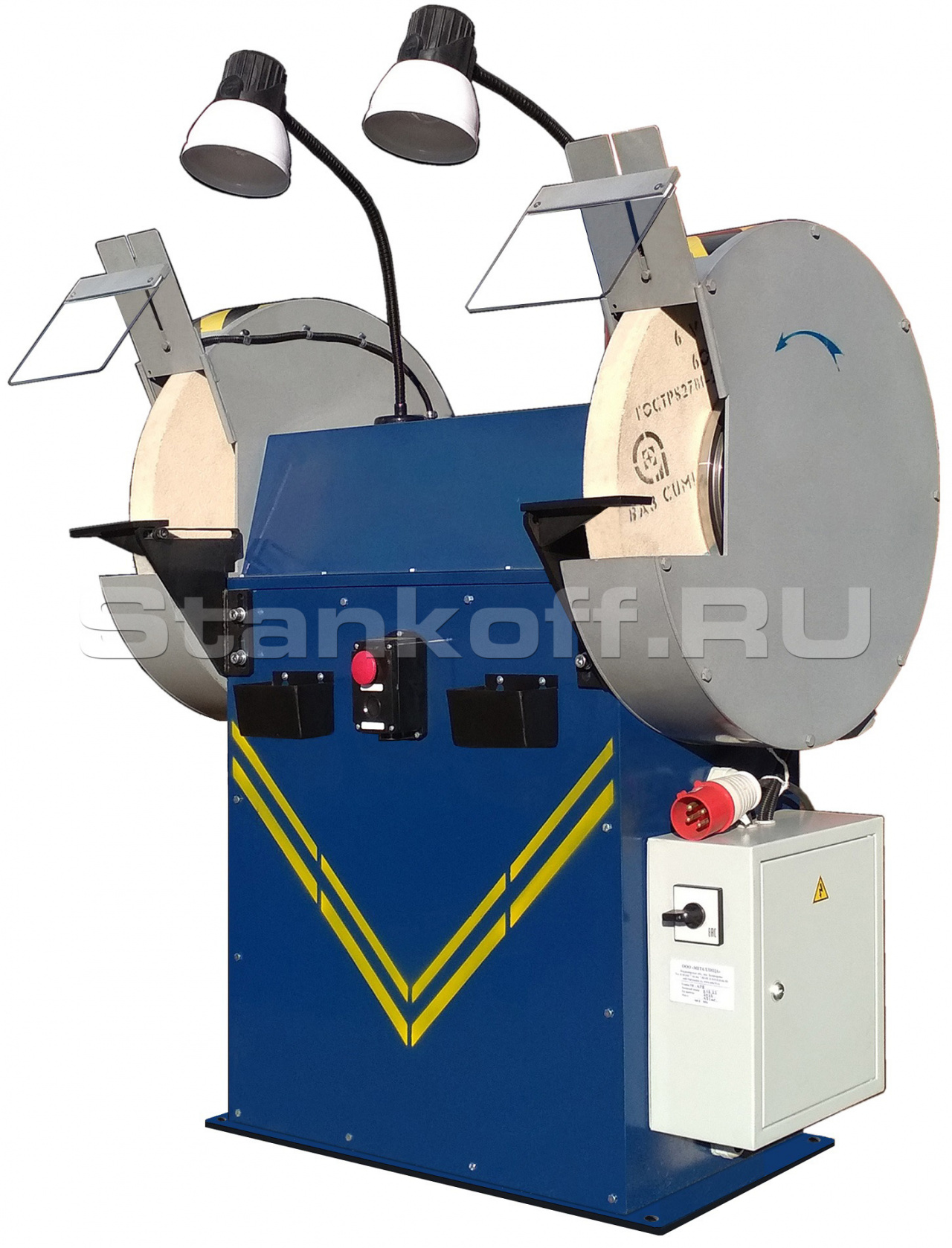

Станок точильно-шлифовальный ТШ-4РБ-П используется для заточки станочного и ручного инструмента, обработки сборных и сварных конструкций, обработки изделий из порошковых материалов, металлокерамики и т.п.

Регулировка упоров по горизонтали и вертикали обеспечивает удобную работу на станке. Установлены съемные металлические ёмкости для охлаждения обрабатываемого материала жидкостью. Защитные кожуха имеют выходные вентиляционные патрубки для подключения пылеулавливающих агрегатов, позволяющих фильтровать воздух от абразивной пыли в рабочей зоне оператора.

Пылеулавливающий агрегат предназначен для промышленного использования, для удаления и очистки воздуха от промышленной пыли, образующейся при работе заточных, шлифовальных станков.

Особенности

  • В холодное время года тёплый воздух остаётся в помещении;
  • Не требует специально оборудованного места;
  • Простота при подготовке к работе и обслуживании;
  • Устойчивая конструкция;
  • Малошумное устройство.

Стандартная комплектация

  • Станок точильно-шлифовальный ТШ-4РБ
  • Круг шлифовальный 600х50х203 — 2 шт
  • Светильники с гибкой ножкой (напряжение 24В)
  • Разъем «Вилка-Розетка»
  • Пылеулавливающий агрегат ПУАМ-1200
  • Переходник с гибкими воздуховодами
  • Паспорт

Точильно-шлифовальный станок

Шлифовальные круги
Наружный диаметр, мм 600
Ширина, мм 50
Посадочный диаметр, мм 203
Основные характеристики
Расстояние между шлифовальными кругами по осям, мм 800
Высота центров кругов от основания, мм 900
Класс неуравновешенности кл.2 или кл.1
Окружная скорость при диаметре 400 мм шлифов. круга, м/с 31,4
Частота вращения шпинделя, об/мин 1000
Электродвигатель
Номинальная мощность, кВт 7,5
Частота вращения ротора, об/мин 1500
Напряжение, В 380
Частота, Гц 50
Условия эксплуатации
Климатическое исполнение по ГОСТ 15150-69 УХЛ4
Температура окружающей среды, ºС от +1 до +40
Влажность воздуха при +25 ºС, % 80
Атмосферное давление, мм рт.ст. от 650 до 800
Габариты
Габариты станка (ДхШхВ), мм 730х980х1300
Транспортированные габариты станка (ДхШхВ), мм 780х1250х1410
Вес станка нетто, кг 485
Вес станка брутто, кг 499

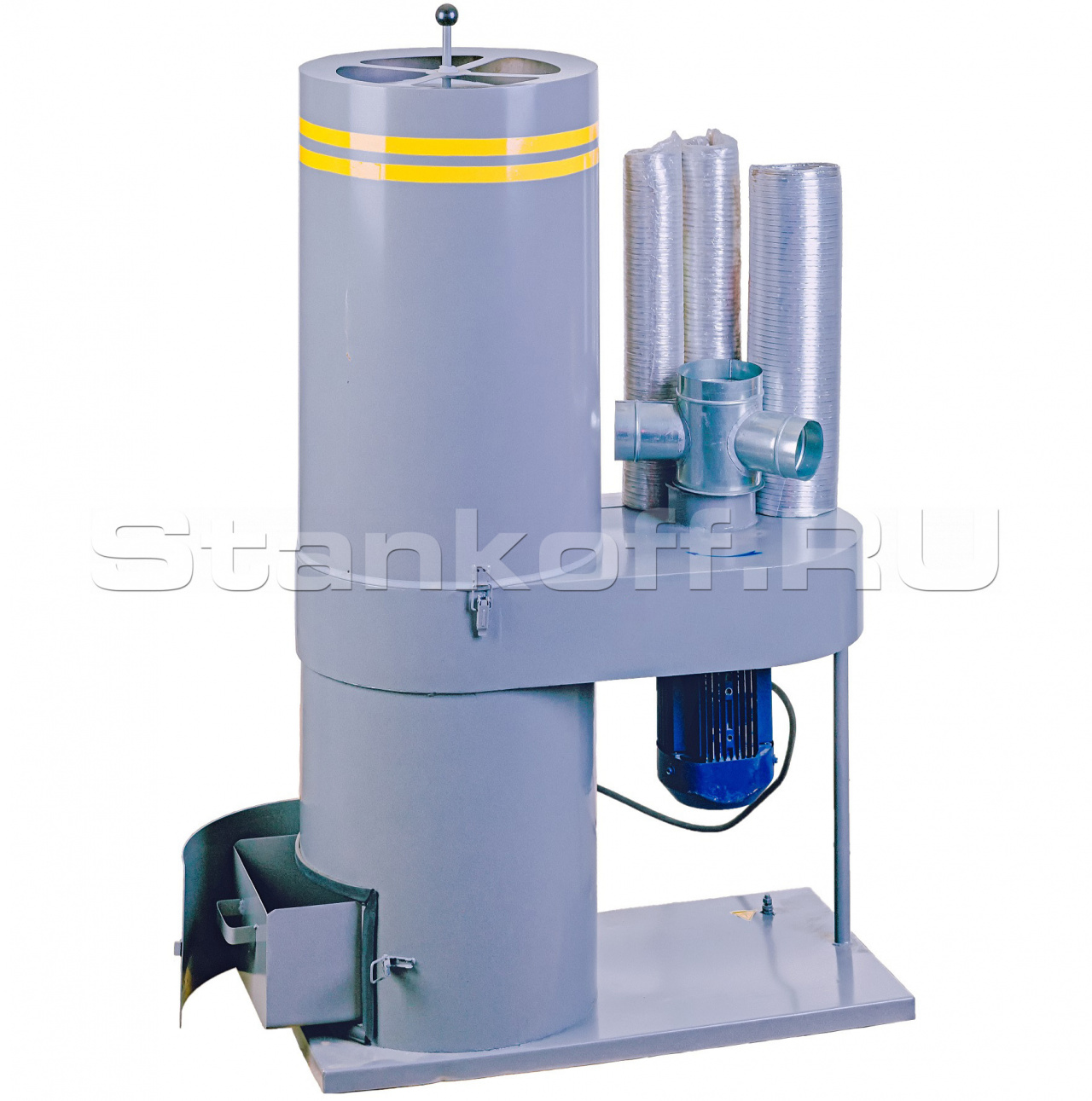

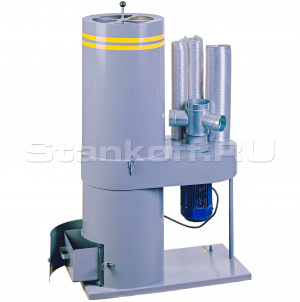

Пылеулавливающий агрегат

Основные характеристики
Производительность, м3/час 1200
Количество лопастей крыльчатки, шт 6
Степень очистки, не менее, % 99
Средний медианный размер улавливаемых частиц, мкм 10
Диаметр входа в вентилятор, мм 120
Площадь фильтрования, м 1,22
Корректированный уровень звуковой мощности, не более, Дб 80
Электродвигатель
Номинальная мощность, кВт 1,1
Частота вращения ротора, об/мин 2870
Напряжение, В 380
Частота, Гц 50
Габариты
Габариты агрегата (ДхШхВ), мм 785х415х1295
Транспортированные габариты агрегата (ДхШхВ), мм 840х580х1410
Вес агрегата нетто, кг 55
Вес агрегата брутто, кг 67
