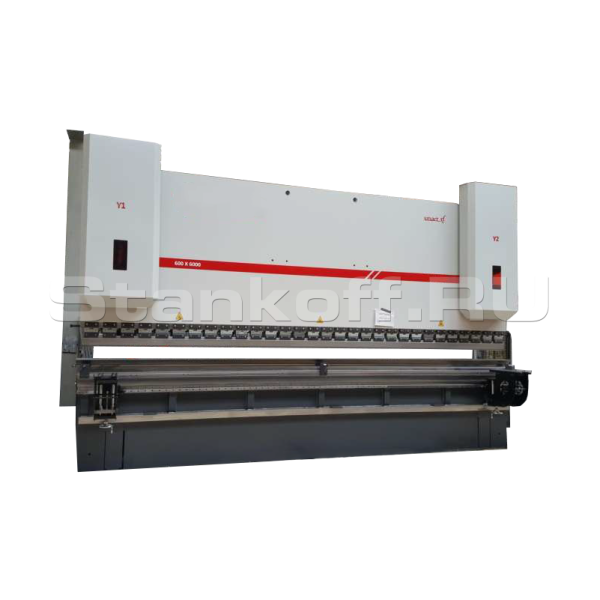

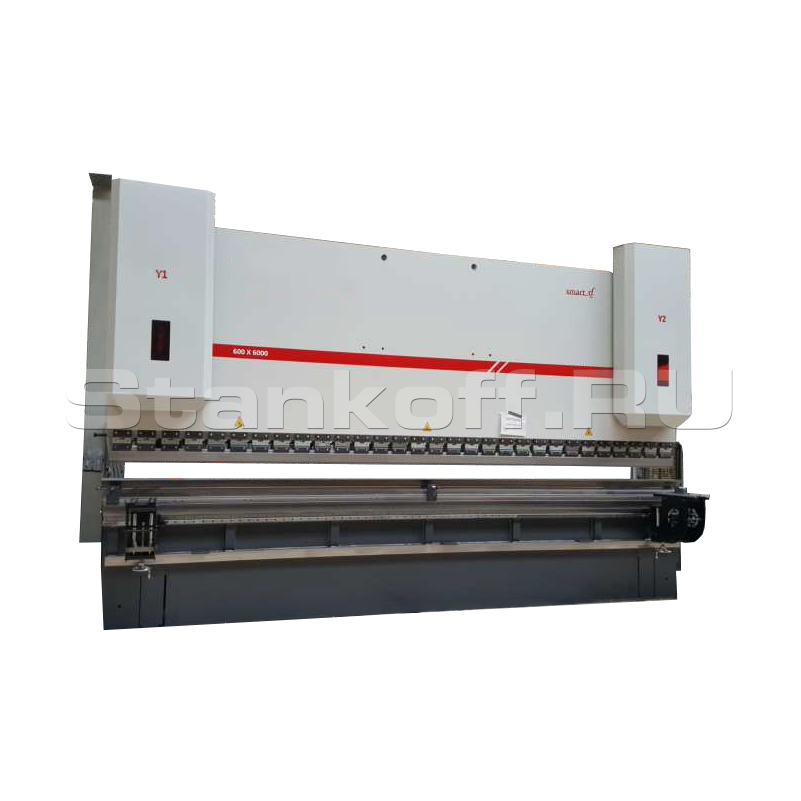

Гидравлический гибочный пресс с ЧПУ SX 60220


Гидравлический гибочный пресс с ЧПУ SX 60220 Гидравлический гибочный пресс с ЧПУ SX 60220 Гидравлический гибочный пресс с ЧПУ SX 60220 Гидравлический гибочный пресс с ЧПУ SX 60220 Гидравлический гибочный пресс с ЧПУ SX 60220 Гидравлический гибочный пресс с ЧПУ SX 60220 Гидравлический гибочный пресс с ЧПУ SX 60220
Контакты
Альберт

+7 (995) 888-07-13


Реклама Рекомендуем предложения

Детальное описание

Гидравлический листогибочный пресс DENER SMART SX являеться настоящей инновацией для металлообрабатывающих предприятий малого и среднего звена.SMART SX это синхронизированный листогибочный пресс с 2D ЧПУ, который предпологает легкость в использовании, быстрое и простое программирование, легкость в запуске станка, автоматическое вычесление угла гиба, усилия и позиционирования задней оси.Эти функции обеспечивают станку SMART SX большую популярность среди пользователей станков.

Схема станка


Конструктивные особенности


Станина

Станина

Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в
сварных конструкциях.

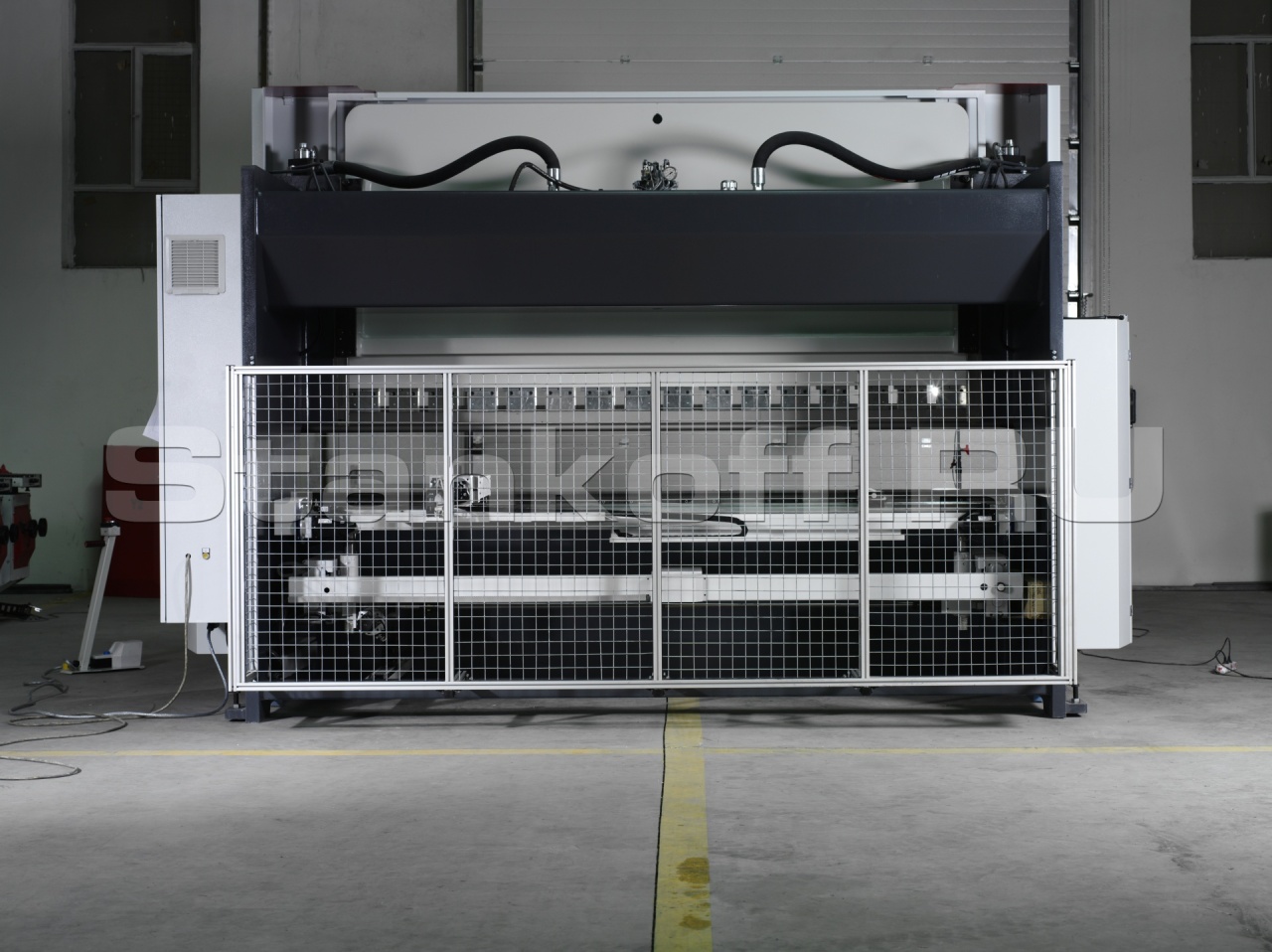

Задние упоры

Задние упоры

X –ось в стандарте на линейных направляющих.
Автоматические оси - управляемые ЧПУ-Х (ось).
Ручное управление: R, Z

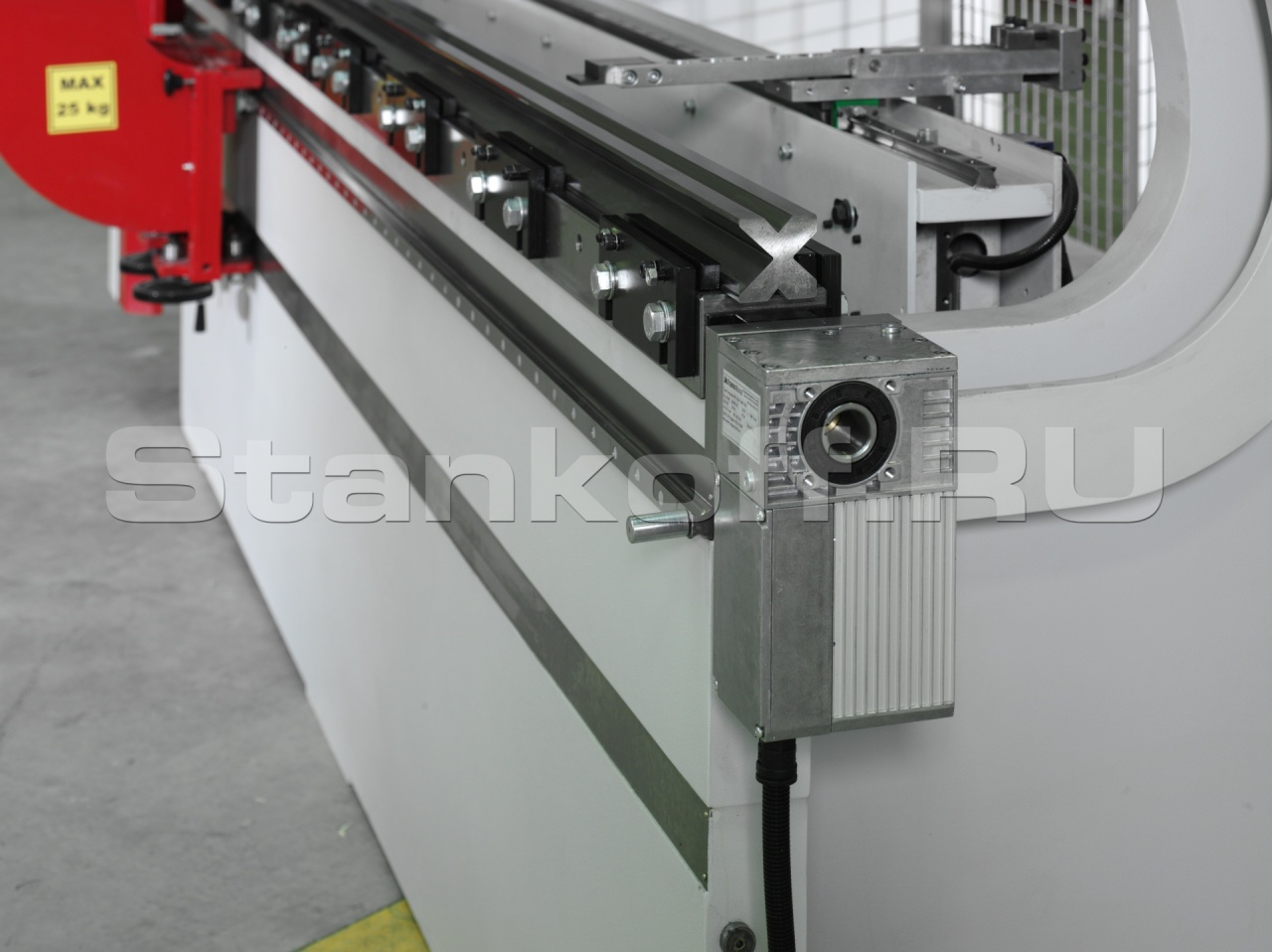

Моторизированная система компенсации прогиба

Моторизированная система компенсации прогиба

Автоматическая система компенсации прогиба упрощает гибку путем калибровки в каждой части сгибаемой детали для получения ровного гиба. Регулировка происходит автоматически при помощи системы ЧПУ

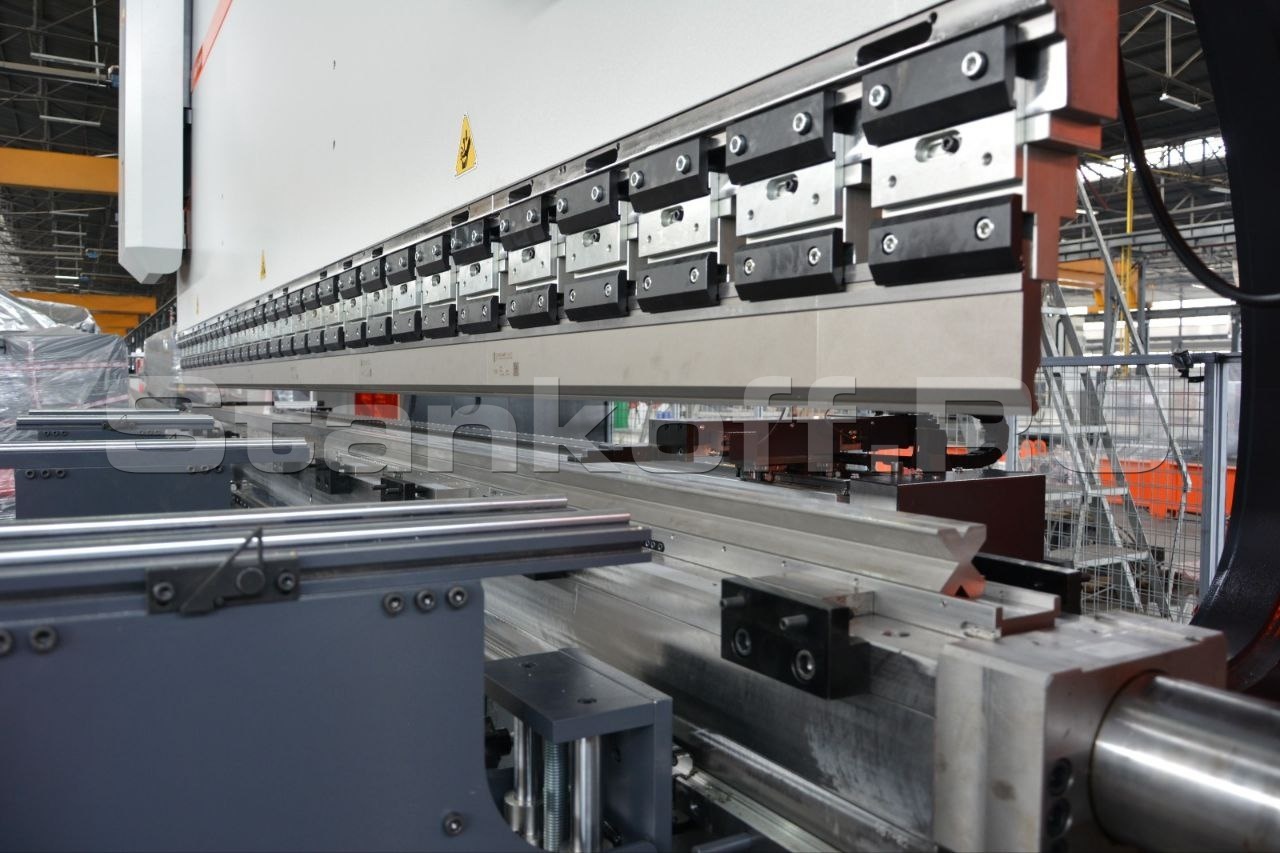

Крепление Amada Promecan

Крепление Amada Promecan

Европейское крепление Amada Promecan

Система ЧПУ ESA S 640

Устройство ЧПУ «ESA 640 2D» позволяет легко настроить выполнение сложнейших гибов. Имеется возможность пространственной эмуляции гибки с многозадачным определением ошибок, выбором инструмента и просчетом положения заготовки. В результате предлагается несколько вариантов для выбора оптимальной последовательности гибки. Программирование простое, логичное и наглядное – оператор получает постоянную обратную связь. Интерфейс полностью русифицирован.

Особенности ЧПУ ESA S 640

  • Современный и стильный дизайн;
  • 15-дюймовый сенсорный дисплей, Touch screen
  • Тип программирования в 2D;
  • Визуализация в 2D;
  • Создание гибочного профиля от руки;
  • Автоматический расчет раскроя и линий гиба;
  • Автоматическое вычисление последовательности изгибов и обнаружение ошибок;
  • Настраиваемый пользовательский интерфейс;
  • Автоматическая и ручная коррекция гиба;
  • Высокая производительность, благодаря интуитивному и быстрому управлению;
  • Библиотека стандартных пуансонов и матриц;
  • Возможность симуляции работы, обнаружение ошибок, мультизадачность;
  • Автоматическая коническая гибка;
  • Возможность синхронизации с внешними базами данных;
  • Управление безопасностью оборудования, согласно норм ЕС.

Дополнительные опции


Автоматические оси Х+R

Автоматические оси Х+R

Автоматические оси, управляемые ЧПУ-Х+R. Ручное управление: Z.

Автоматические оси Х+R+Z1+Z2

Автоматические оси Х+R+Z1+Z2

Автоматические оси, управляемые ЧПУ-Х+R+Z1+Z2

Лазерная защита

Лазерная защита

Станок оснащается лазерной защитой соответствующая требованиям ЕС.

Стандартная комплектация

  • Жесткая сварная станина, из высококачественной стали изготовленная с применением новейших технологий снятия внутренних напряжений в сварных конструкциях;
  • Верхняя жесткая подвижная траверса;
  • Позиционирование пуансона до 0,01 мм;
  • Позиционирование заднего упора до 0,1 мм;
  • Программируемая скорость пуансона и величина отхода балки после гиба;
  • Гидравлическая система Hawe.Hoierberger (Производство Германия);
  • Автоматические управляемые оси – Y1, Y2, X (Оси R и Z – ручное управление)
  • Автоматическая система компенсации прогиба стола;
  • Контроллер ЧПУ – ESA S 640 2D
  • Зажим инструмента по типу «ЕВРО» (Promecam-Amada)
  • Передняя поддержка на линейных направляющих
  • Задний упор: моторизированный с шарико-винтовой парой; - Ход по оси X – 600 мм; Скорость 350мм/сек
  • Балка заднего упора имеет два упора, регулируемых вручную по горизонтали и высоте
  • Глубина подачи листа, зёв – 450 мм;
  • Высококачественная электронная система SIEMENS (Производство Германия);
  • Электродвигатель «GAMAK Motors» (Турция);
  • Педаль управления;
  • Руководство по эксплуатации (на русском языке).

Рекомендуемые масла для заливки в гидравлическую систему

№ пп Наименование гидравлического масла Марка коэффициент вязкости - Стандарт ISO VG 46
1 ARAL VITAN GF 46
2 BP HLP 46
3 CALTEX-TEXACO RANDO OIL 46
4 CASTROL AWS 46
5 ESSO NUTOH 46
6 GULF HARMONY 46 AW
7 HUILE RENAULT-ELF OLNA 46
8 MOBIL DTE 46
9 PURFINA FRANCE HYDRAN 46
10 SHELL TELLUS 46
11 TURCAS HYSPIN AWS 46
12 VALVOLINE ULTRAMAX 46
13 VEEDOL ANDARIN 46
14 YACCO TRANSHYD 46

Рекомендуемые смазывающие материалы

NR Наименование смазывающих материалов Марка
1 B.P. ENERGREASE LS2
2 MOBIL MOBILUX 2
3 SHELL ALVANIA R-2
4 TURCAS SPHEEROL AP-2
Ширина рабочего стола, мм 6050
Усилие, Т 220
Скорость подвода, мм/с 100
Рабочая скорость, мм/с 10
Скорость возврата, мм/с 100
Ход пуансона, мм 350
Просвет, мм 600
Глубина подачи листа, зёв, мм 450
Расстояние между стойками, мм 5100
Высота стола (F), мм 920
Мощность гл. двигателя, кВт 22
Объем масляного бака, л 300
Длина (L), мм 6775
Ширина (W), мм 2650
Высота (H), мм 3100
Вес, кг 18300
