Детальное описание

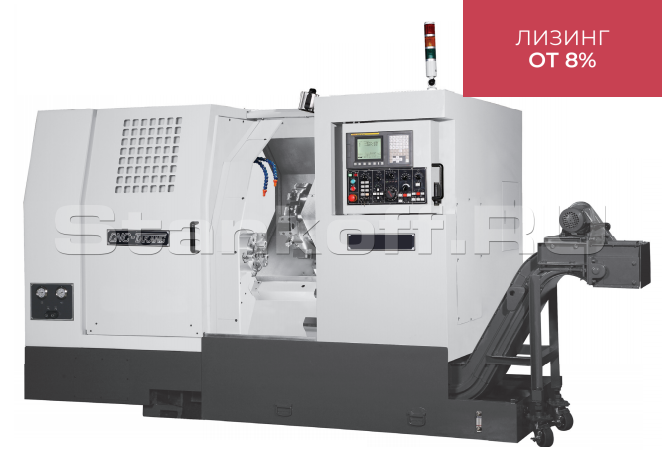

Токарный обрабатывающий центр TNC-40NL - это высокотехнологичное оборудование, предназначенное для точной и эффективной обработки деталей.

Одной из главных особенностей TNC-40NL является его цельнолитая станина, выполненная из высококачественного чугунного сплава Механит. Это обеспечивает виброустойчивость и точность при обработке, а также предусматривает длительный срок эксплуатации станка. Угол наклона станины 45 градусов. За счет учтенной эргономики, станок позволяет производить высокоэффективную обработку, несмотря на компактные размеры.

12-ти позиционная приводная револьверная головка стандарта VDI40 позволяет использовать различные комбинации инструмента для обработки различных деталей. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.

Габаритные параметры станка

Габариты станка

Габариты рабочей зоны

Инструментальная система

Приводной инструмент

Диаграмма «Мощность – крутящий момент»

Конструктивные особенности

Станина

Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка. Угол наклона станины 45 градусов. За счет учтенной эргономики, станок позволяет производить высокоэффективную обработку, несмотря на компактные размеры.

Шпиндель

Шпиндель оборудован двойным рядом подшипников для улучшения точностных характеристик станка.

Направляющие

Станок оснащен направляющими скольжения со степенью закалки 70HRC, обеспечивающими высокоточные перемещения. Поверхность покрыта антифрикционным составом, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение колебаний.

Инструментальная система

12-ти позиционная приводная револьверная головка стандарта VDI40 позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает высокоточную фиксацию при смене инструмента и высокую скорость обработки.

Редуктор

В стандартной комплектации станка установлен 2-х ступенчатый планетарный редуктор Baruffaldi, который обеспечивает максимальный крутящий момент 773 Н∙м. Переключение скоростей осуществляется по М-коду.

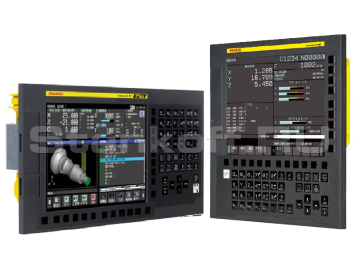

Система управления ЧПУ Fanuc 0i-TF Plus

ЧПУ FANUC 0i-TF Plus (type 1) обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:
• Объём памяти 2Мб
• Количество УП для хранения в памяти ЧПУ – 1000 шт.
• Средства кастомизации интерфейса (FANUC Picture)

Стандартная комплектация

Система ЧПУ Fanuc 0i-TF Plus + 10,4” LCD;
12-ти позиционная приводная револьверная головка VDI 40 с осью Y+ ось С на главном шпинделе;
Стартовая оснастка для револьверной головки: осевой приводной блок – 6 шт, радиальный приводной блок – 6 шт, набор втулок для расточного инструмента;
3-х кулачковый гидравлический полый патрон 18” и гидроцилиндр;
2-х ступенчатый редуктор;
Упорный центр;
Программируемая гидравлическая задняя бабка с вращающейся пинолью;
Автоматическая система смазки направляющих и ШВП;
Гидравлическая система;
Трансформатор;
Конвейер для уборки стружки;
Централизованная подача СОЖ;
Освещение рабочей зоны;
Комплект инструмента для монтажа станка;
Регулируемые опоры для установки станка;
Техническая документация на русском языке.

Функциональные возможности
Проворачиваемый диаметр над станиной, мм	640
Расстояние между центрами, мм	1150
Диаметр точения, мм	440
Ширина станины, мм	480
Угол наклона станины, град	45
Главный шпиндель
Диаметр патрона, мм	Ø457,2 (18”)
Торец шпинделя, ASA	А2-8
Мощность привода шпинделя, постоянная/пиковая , кВт	18,5/22
Частота вращения шпинделя, об/мин	10-2500
Диаметр прутка, мм	90
Диаметр осевого отверстия шпинделя, мм	102
Перемещения
Перемещение по оси Х, мм	255
Перемещение по оси Z, мм	1150
Перемещение по оси Y, мм	±60
Ускоренное перемещение по оси X, м/мин	18
Ускоренное перемещение по оси Z, м/мин	18
Ускоренное перемещение по оси Y, м/мин	6
Инструментальная система
Тип револьверной головы	VDI 40
Количество инструментов, шт	12
Мощность приводного инструмента, кВт	3,7/5,5
Частота вращения инструмента, мм	4000
Размеры инструмента, мм	Ø25, Ø40
Задняя бабка
Перемещение задней бабки, мм	980
Перемещение пиноли задней бабки, мм	100
Диаметр пиноли задней бабки, мм	110
Конус пиноли	МТ4 (МТ5*)
Прочее
Мощность привода помпы СОЖ, кВт	0,37
Мощность привода гидростанции, кВт	1,5
Мощность привода осей X / Z, кВт	3 / 3
Общая потребляемая мощность, кВА	30
Система ЧПУ	Fanuc0i-TF
Габаритные размеры станка (ДхШхВ), мм	4273 х 2015 х 2145
Масса станка, кг	7000
