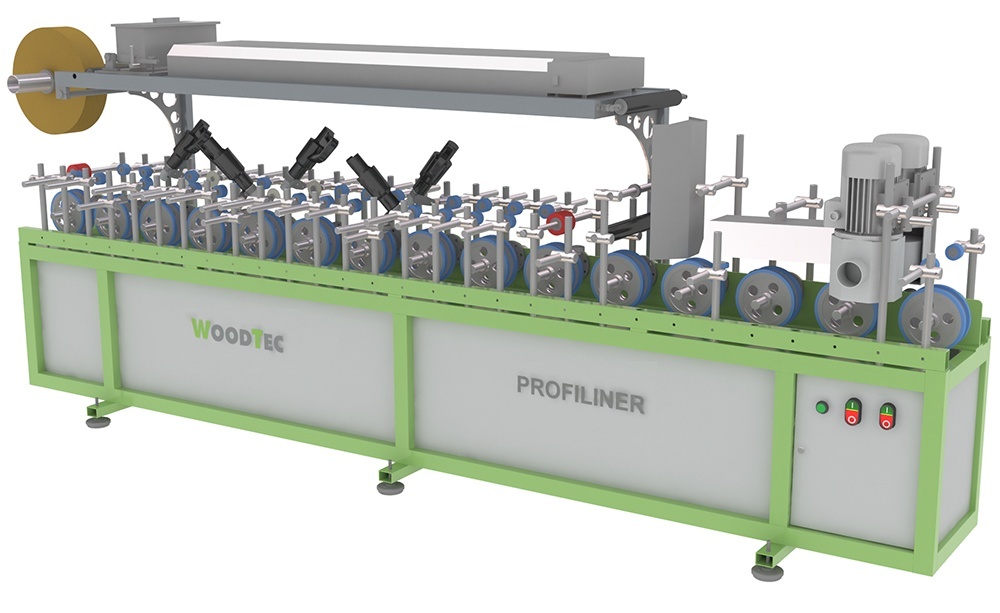

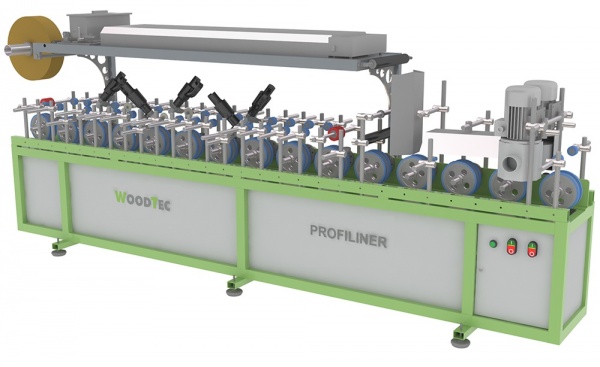

Станок для облицовывания погонажных изделий WoodTec PROFILINER
+7 (995) 888-07-03
Детальное описание
Предназначен для облицовывания декоративной бумагой и плёнкой ПВХ плинтуса, наличника, элементов дверных коробок и оконных рам, перил лестниц, мебельных раскладок и других деталей из профилированной массивной древесины, клееной древесины, а также МДФ и ДСП. Для подачи облицовочного материала используется бобина для рулонных материалов . Все операции на станке осуществляются в автоматическом режиме.
Идеально подходит для применения на предприятиях и в цехах для
производства столярно-строительных изделий, погонажных изделий,
элементов мебели и на других деревообрабатывающих производствах.
Преимущества станка
- Бесступенчатая регулировка скорости подачи.
- Пять фенов по 2 кВт в базовой комплектации.
- Возможен заказ индивидуальных исполнений станка.
- Работает с облицовочным материалом толщиной 0,1-0,45 мм.
Схема обработки
Образцы получаемых изделий
Конструктивные особенности:
Моноблочный корпус станины
Единый корпус станины коробчатой формы обеспечивает жесткость конструкции станка и виброустойчивость, что позволяет производить облицовывание с высоким качеством.
Система аппликации
Система аппликации предназначена для нанесения клея на поверхность облицовочного материала и состоит из бака . Регулировка толщины наносимого клея осуществляется в ручную. Обеспечивается ширина обработки до 300 мм.
Пульт управления станка
Все кнопки и контроллеры вынесены на пульт управления, интегрированный в станину, что позволяет оператору выполнять все функции контроля и управления станком.
Верхние и боковые обкаточные ролики
Со станком поставляется 30 стандартных и специальных обкаточных роликов с силиконовым покрытием различной формы и твердости. Ролики обеспечивают надежный прижим облицовочного материала к профильной заготовке. Верхние и боковые ро-лики имеют возможность настройки по высоте, ширине и под углом в зависимости от профиля обрабатываемых заготовок. Настройка обеспечивается перемещением осей с роликами в цанговых зажимах, которые позволяют зафиксировать каждый ролик после настройки.
Регулируемый привод подачи
Привод подачи осуществляется с помощью электродвигателя и редуктора. Скорость подачи регулируется частотным преобразователем бесступенчато в зависимости от материала обрабатываемых заготовок и облицовочного материала. Обеспечивается надежное и высококачественное приклеивание облицовочного материала на профильные поверхности заготовок.
Подающие транспортные ролики
Ролики имеют возможность регулировки в зависимости от ширины заготовки. При-вод каждого ролика осуществляется с помощью червячного редуктора, что обеспечивает равномерное, без рывков и заеданий перемещение заготовок в процессе облицовки.
Дополнительные опции
Клеенаносящий узел для работы с клеем-расплавом
Расширяет возможности работы станка с облицовочными материалами.С опцией "Клеенаносящий узел для работы с клеем-расплавом" скорость станка увеличивается до 25 м/мин.
Щеточный узел предварительной очистки заготовки от пыли
Предназначен для предварительной очистки заготовок от пыли для более лучшей приклейки материала.
Автоподача заготовок
Магазин для материала предназначен для автоматической подачи заготовок.Позволяет работать одному оператору вместо двух на станке.
Удлинение линии укутывания до 6 м
Удлинение линии укутывания до 6м увеличивает количество роликов на станке, что позволяет облицовывать более сложный погонаж.Дополнительно 20 прижимных роликов.
| Технические характеристики станка для облицовывания погонажных изделий WoodTec PROFILINER | |
| Размеры обрабатываемых заготовок, мм: длина, наименьшая толщина, наибольшая |
600 80 |
| Ширина облицовочного материала, мм | 20-300 |
| Количество верхних и боковых обкаточных роликов, шт. | 30 |
| Скорость подачи (бесступенчатая регулировка) максимальная, м/мин | 10 |
| Мощность электродвигателя подачи, кВт | 0,75 |
| Мощность электродвигателя верхней щетки, кВт (опция) | 0,37 |
| Мощность электродвигателей боковых щеток, кВт (опция) | 2 х 0,37 |
| Мощность ИК – ламп, кВт | 3 |
| Диаметр посадочного вала размоточной станции, мм | 75 |
| Общая мощность, кВт | 12 |
| Габаритные размеры , мм: длина ширина высота |
4000 500 1650 |
| Масса, кг | 1800 |
