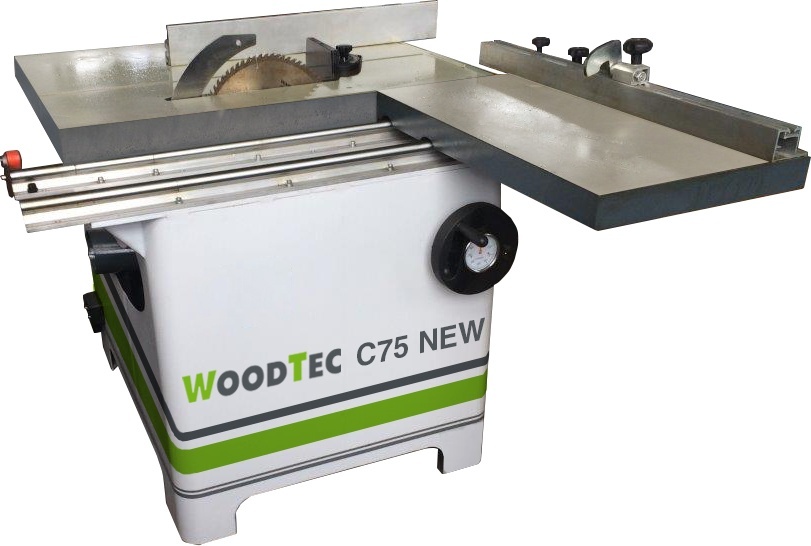

Круглопильный станок WoodTec C75
+7 (995) 888-07-03
Детальное описание
Предназначен для продольной, поперечной распиловки и распиловки под углом досок, брусков, мебельных щитов и прочих пиломатериалов. Оснащен литым чугунным столом, подвижной кареткой и механизмом наклона пильного узла под углом 0-45 градусов.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- Наклон пилы +/- 45 град
- Поворот упорной линейки
- Направляющие линейки с миллиметровой шкалой
- Литой стол и каретка из чугуна
- Перемещение каретки по двум цилиндрическим направляющим
- Возможность подключения аспирации
Конструктивные особенности
Литые элементы конструкции
Рабочий стол и каретка, отлиты из чугуна. Обеспечивают стабильную работу станка, препятствуют возникновению вибрации.
Жесткая конструкция каретки
Перемещение каретки по двум цилиндрическим направляющим исключает люфт в процессе обработки даже тяжелых и длинных заготовок.Консольная часть направляющих каретки, фиксируется винтами к специальному ребру жесткости, что обеспечивает идеальную прямолинейность движения, и как плавность ее хода.
Регулировка высоты пропила
Подъем/опускание пилы удобно регулируется маховиком.
Наклон пилы
Наклон пилы до 45 градусов с помощью удобного маховика. Отображение угла наклона по угловой шкале.
Направляющая линейка на каретке
Для позиционирования и торцовки длинномерного материала используется направляющая линейка с миллиметровой шкалой и флашковым упором.Для торцовки под углом, направляющая линейка имеет возможность поворота.
Параллельный упор для раскроя по ширине
Для раскроя по ширине используется параллельный упор с миллиметровой шкалой, перемещение упора по массивной цилиндрической направляющей, для стабильности выставленного размера снабжен фиксирующим винтом.
Толкатель с градуированной шкалой
Для получения косоугольных деталей маленького формата.
Расклинивающий нож
Предотвращает зажимание пилы материалом.
Выход под аспирацию
Подключение аспирации позволяет надежно удалять опилки из зоны резания.| Технические характеристики круглопильного станка WoodTec C75 | |
| Наибольшая толщина распиливаемого материала 90 град, мм | 75 |
| Наибольшая ширина отпиливаемого материала, мм(по линейке) | 600 |
| Диаметр дисковой пилы, мм | 300 |
| Посадочный диаметр пилы, мм | 30 |
| Размер рабочей поверхности стола, мм | 900х710 |
| Размер рабочей поверхности торцовочной каретки. мм | 700х400 |
| Частота вращения пилы, об/мин | 4200 |
| Наибольший подъем пилы, мм | 80 |
| Способ подачи заготовок | ручная |
| Масса станка, кг | 500 |
| Род тока питающей сети | Переменный трехфазный |
| Частота тока, Гц | 50 |
| Напряжение питающей сети, В | 380 |
| Мощность привода, кВт | 4 |
| Габаритные размеры станка (длина х ширина х высота ), мм | 1450 х 1350 х950 |
