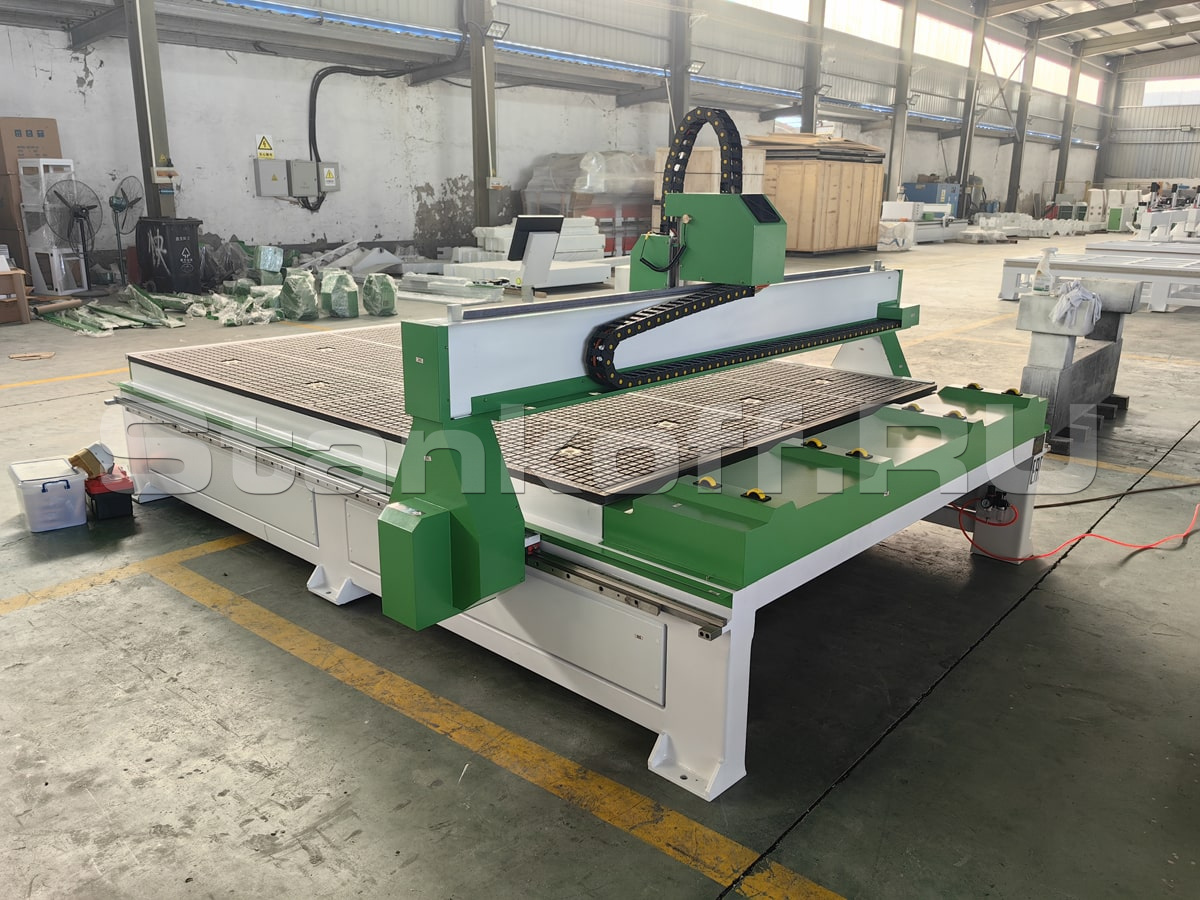

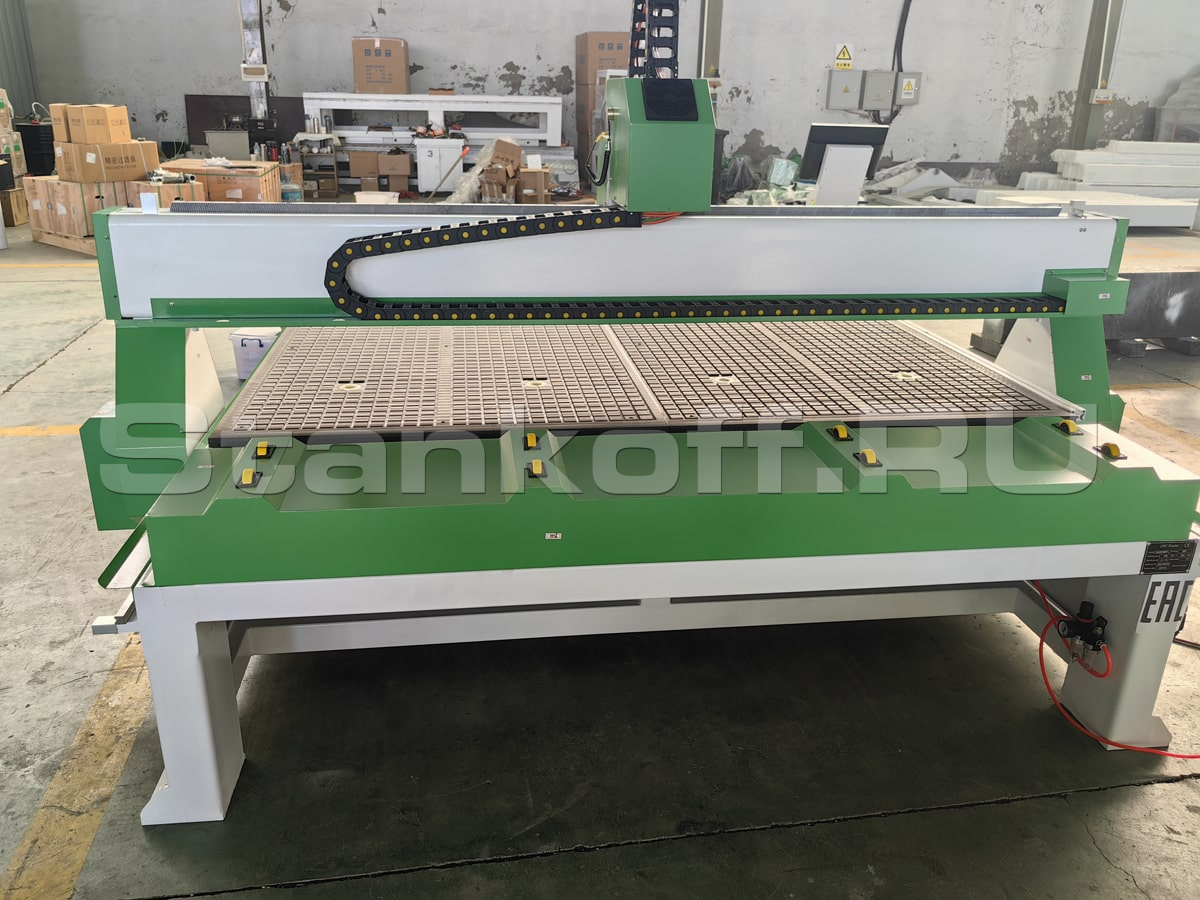

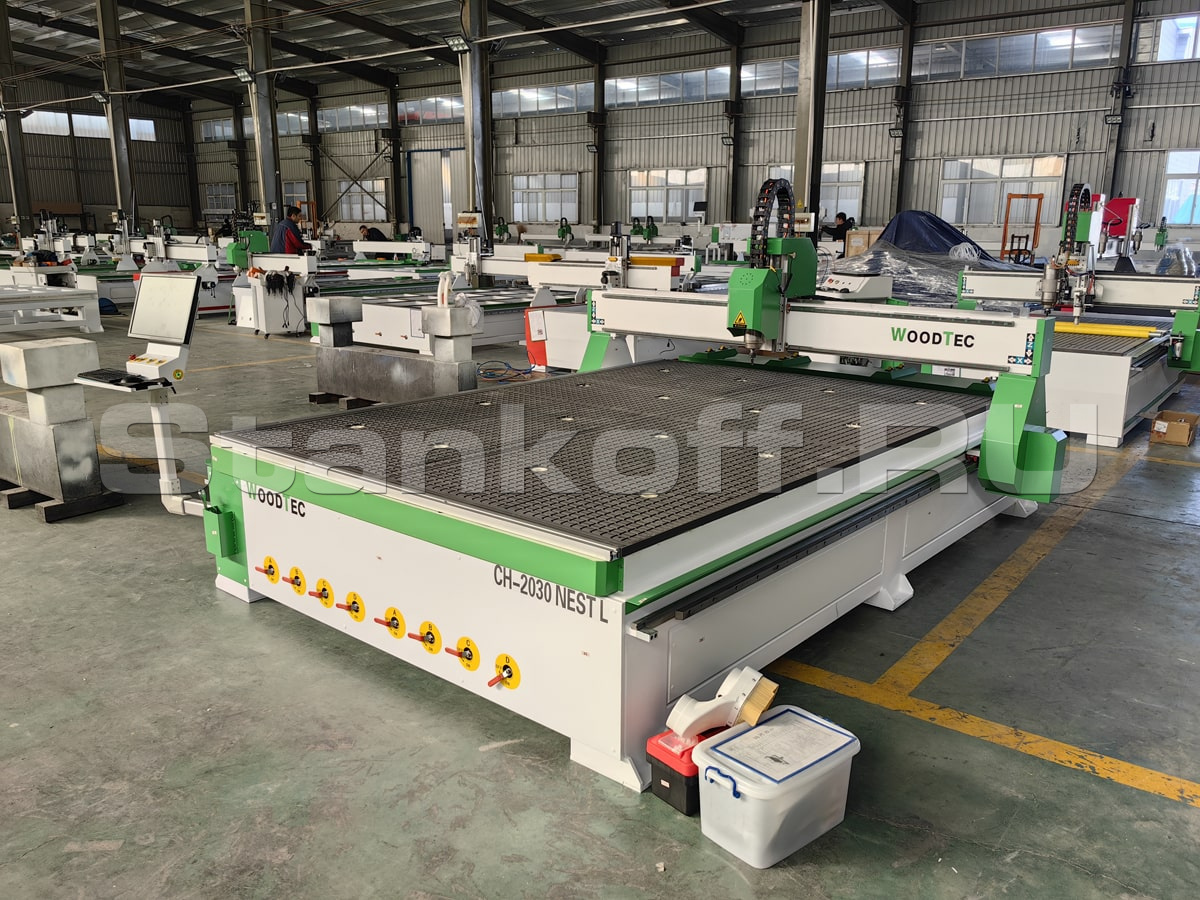

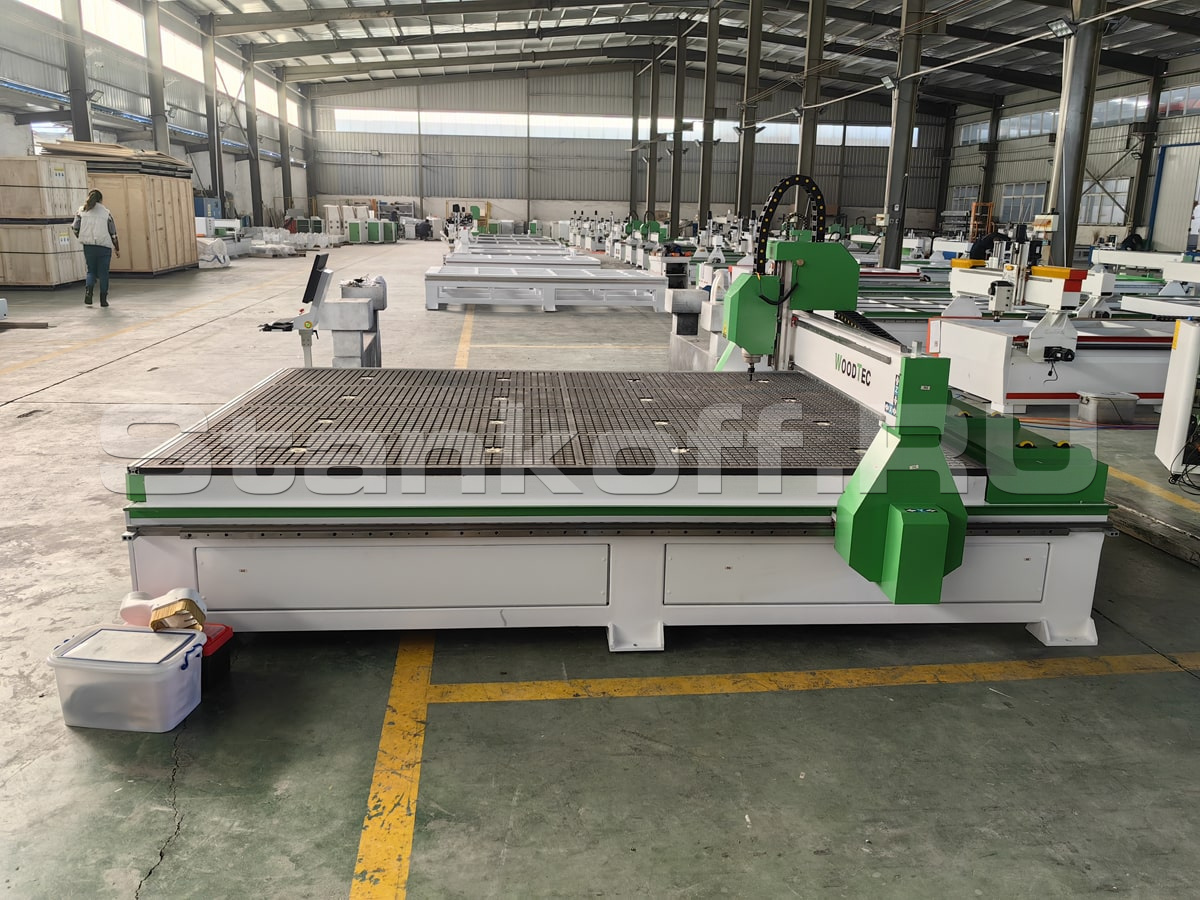

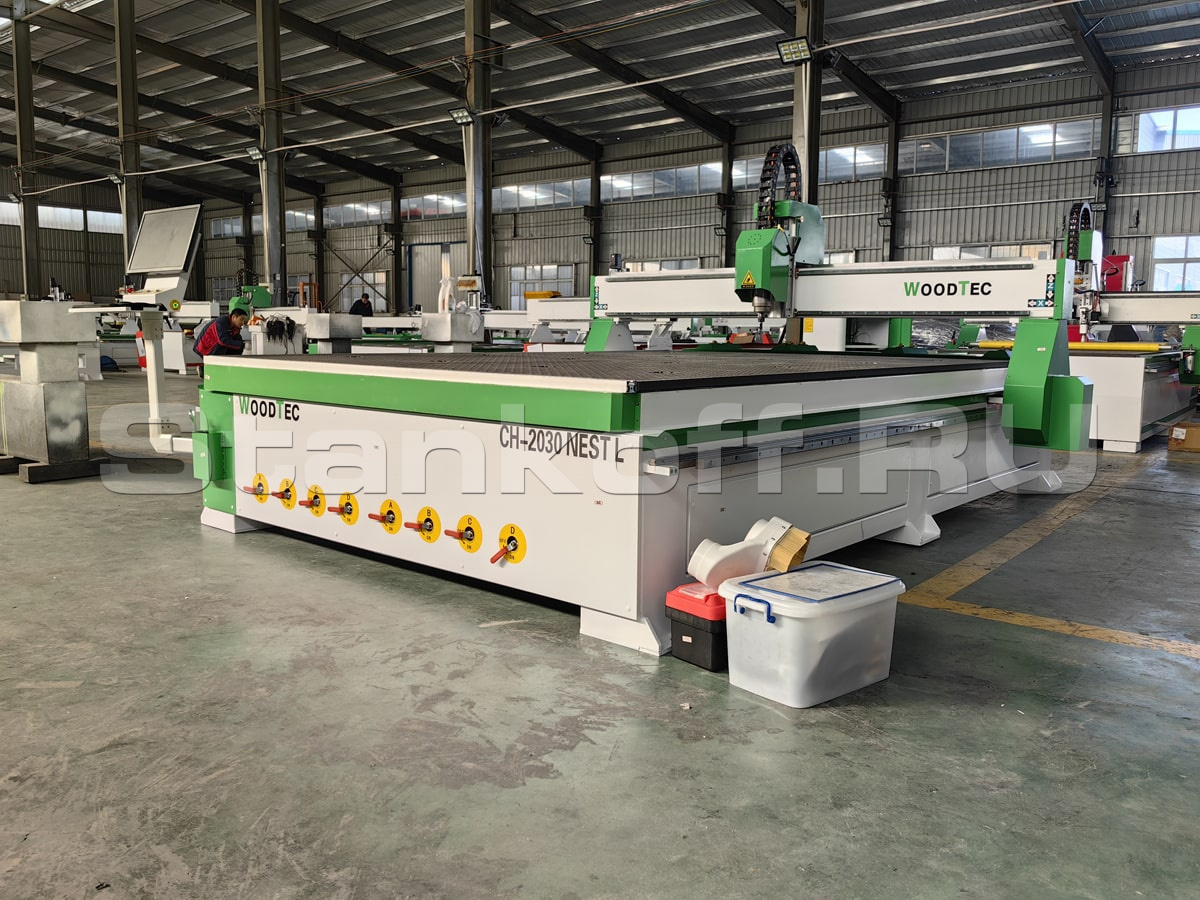

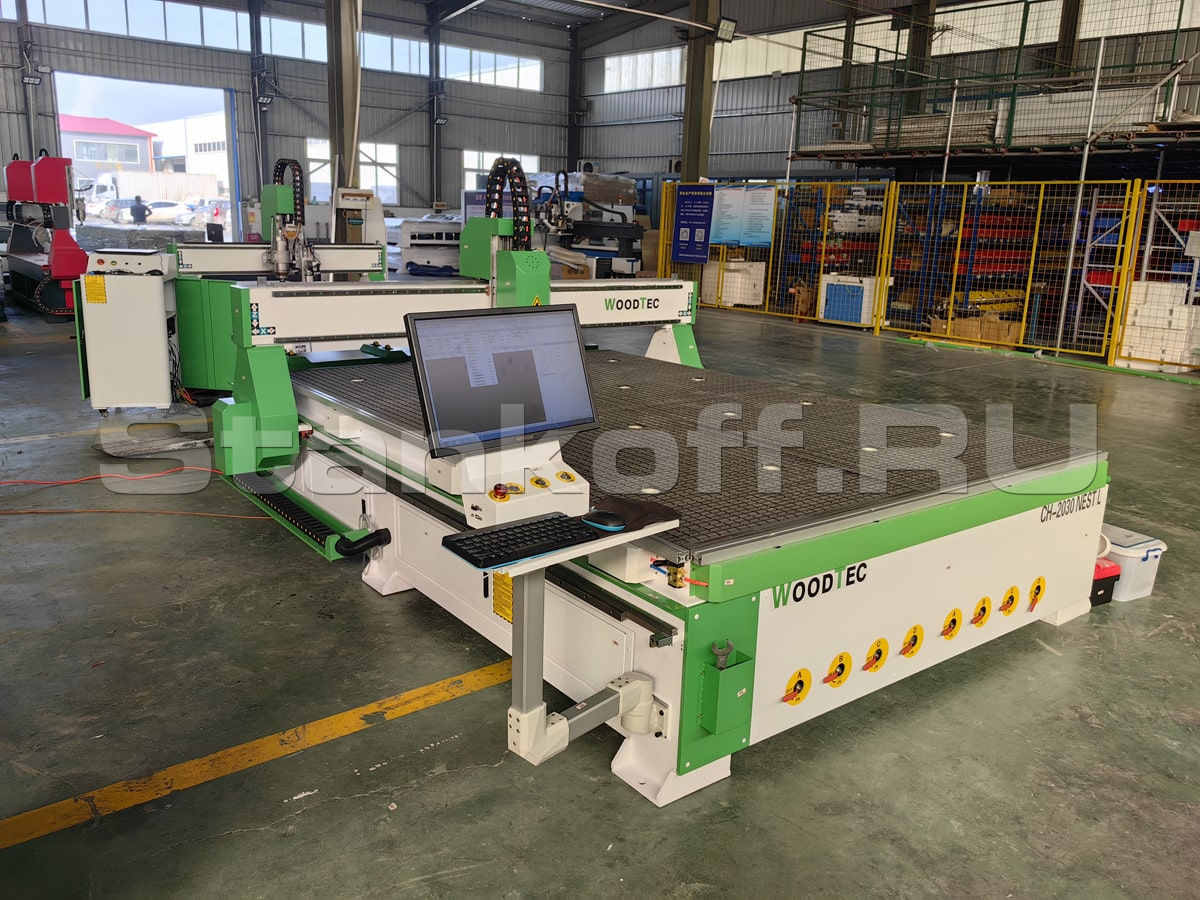

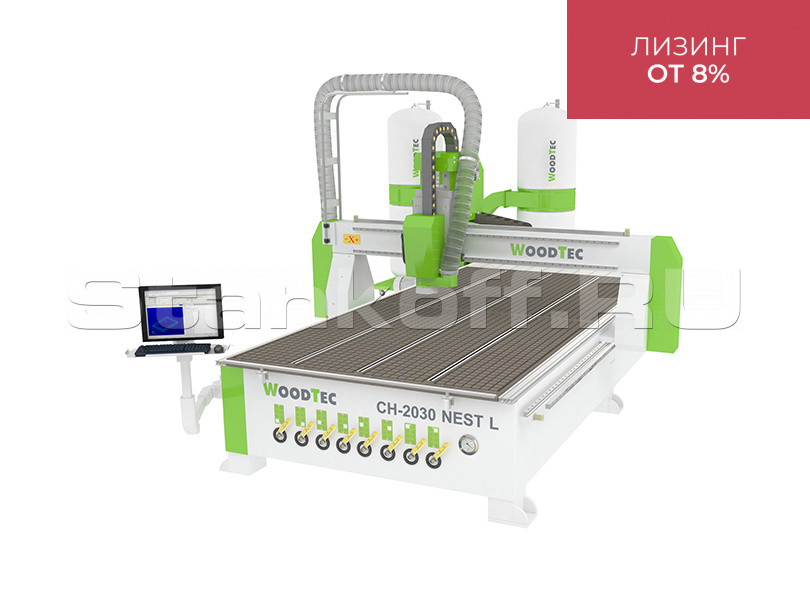

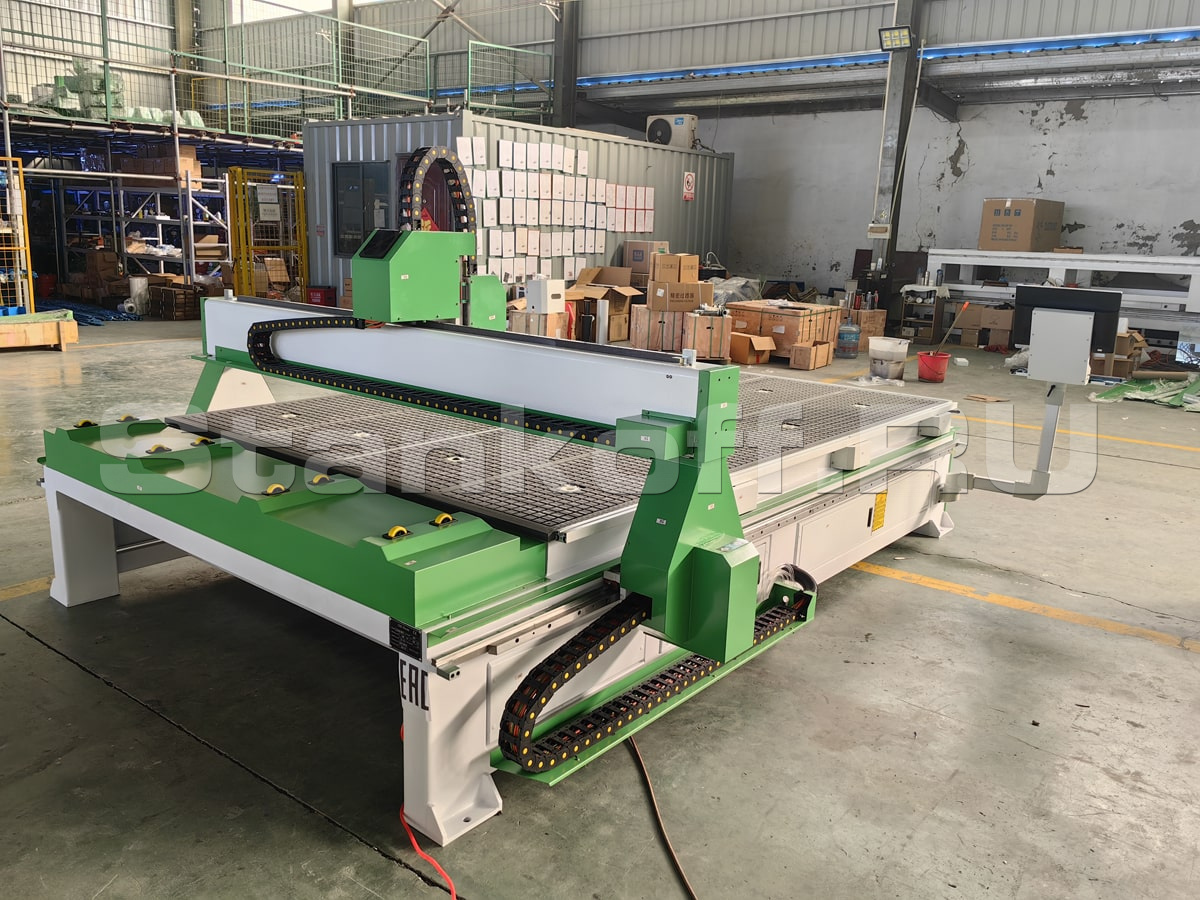

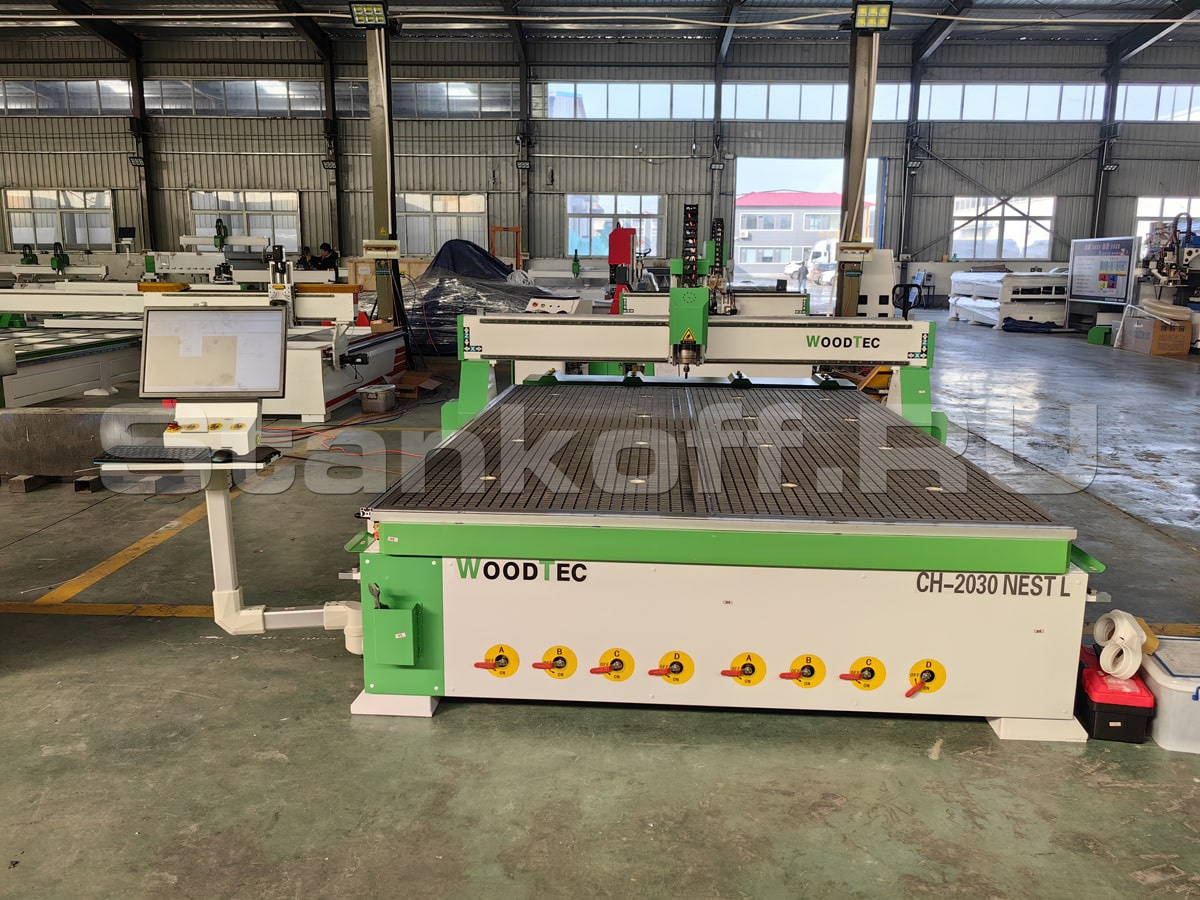

Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L


Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030 NEST L
В наличии
Контакты
Максим

+7 (995) 888-07-02


Реклама Рекомендуем предложения

Детальное описание

Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.

При помощи роликового стола и пневмоупоров расположенных на станке возможна быстрая загрузка и базирование листовых материалов для последующей обработки.

Виды обрабатываемых материалов

Древесина любых пород, композитные материалы, пластики, плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил, цветные металлы.

Область применения

ГРАВИРОВКА:

  • Гравировка поверхностей из самых различных материалов

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:

  • Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

ОТДЕЛКА ИНТЕРЬЕРОВ:

  • Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ:

  • Фигурные наличники на окна и двери с резьбой
  • Декоративные элементы для украшения деревянных домов и бань.
  • Балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:

  • Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

ПРОИЗВОДСТВО ДВЕРЕЙ:

  • Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
  • Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
  • Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
  • Изготовление эксклюзивных дверей из ценных пород древесины.

МОДЕЛЬНОЕ ПРОИЗВОДСТВО:

  • Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

РЕКЛАМА:

  • Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок.

Получаемые изделия

Массив древесины

Массив древесины

Массив древесины

Массив древесины

Массив древесины

Массив древесины

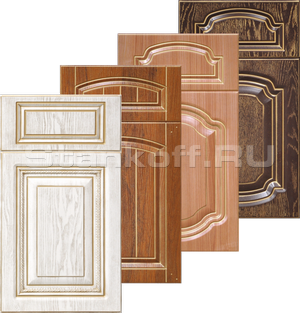

Фасады

Фасады

Фасады

Фасады

Фасады

Фасады

Цветные металлы

Цветные металлы

Цветные металлы

Цветные металлы

Цветные металлы

Цветные металлы

Различные пластики, пвх, акрил и другие материалы

Различные пластики, пвх, акрил и другие материалы

Различные пластики, пвх, акрил и другие материалы

Различные пластики, пвх, акрил и другие материалы


Различные пластики, пвх, акрил и другие материалы

Схема обработки

Конструктивные особенности


Цельносварная станина

Цельносварная станина

Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.

Стальной портал

Стальной портал

Конструкция портала выполнена из стальных труб прямоугольного сечения с толщиной стенок более 8 мм, дополнительно усиленных рёбрами жёсткости, что обеспечивает высокую жёсткость конструкции, точность обработки и в отличает от алюминиевого портала исключает возможность перекоса.

Стальные опоры портала

Стальные опоры портала

Портал устанавливается на массивные стальные опоры, которые в совокупности с ним обеспечивают максимальную жёсткость конструкции и полностью исключают возможность деформации.

Высокоточные линейные направляющие и подшипники повышенной жесткости

Высокоточные линейные направляющие и подшипники повышенной жесткости

За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.

Высокопрецизионные шариковинтовые пары

Высокопрецизионные шариковинтовые пары

Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта.

Косозубая рейка по осям X и Y

Косозубая рейка по осям X и Y

Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки.

Вакуумный рабочий стол

Вакуумный рабочий стол

Рабочий стол, покрытый износостойким пластиком, имеет подготовку под вакуум, которая при подключении вакуумного насоса обеспечивает надёжное крепление заготовок.

Электрокомпоненты

Электрокомпоненты

Для экономии пространства в цеху мы убрали всю электрику станка во внутреннее пространство станины.

Роликовый стол для подачи материала

Роликовый стол для подачи материала

Для удобства смены материала на стол установлены специальные ролики, которые облегчают оператору процесс загрузки листов и значительно ускоряет процесс производства.

Базирующие пневмоупоры

Базирующие пневмоупоры

Предназначены для быстрого базирование заготовок на столе. Установлены на передней и боковой части стола. Поднимаются и опускаются по нажатию кнопки.

Электрошпинель 3,2 кВт - 24000 об/мин HQD (Китай)

Электрошпинель 3,2 кВт - 24000 об/мин HQD (Китай)

В основу конструкции шпинделя положены лучшие конструктивные решения компании HQD (Китай). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (3,2 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством

Высокоточные шаговые двигатели

Высокоточные шаговые двигатели

Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.

Датчик измерения и калибровки длины инструмента

Датчик измерения и калибровки длины инструмента

Осуществляет контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Плата управления NC Studio

Плата управления NC Studio

Надежная и простая в использовании плата управления для коммутации станка с ПК. Позволяет, не отходя от станка корректировать g-code, производит управление всеми перемещениями станка напрямую с компьютера, осуществляет запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки.

Чиллер CW-3000

Чиллер CW-3000

Это серия профессиональных охладительных аппаратов, которые подходят для лазерных станков, фрезеров и другого оборудования, в котором используется водяное охлаждение. Особая система сигнализации и защиты в режиме реального времени позволит контролировать температурный режим оборудования. Простота подключения и надёжность конструкции обеспечат долгую и бесперебойную службу.

Аспирационный кожух и пылеулавливающий агрегат

Аспирационный кожух и пылеулавливающий агрегат

В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом мощностью 3 кВт., что является несомненным преимущество по отношению к станкам других производителей.

Программное обеспечение ArtCAM

Программное обеспечение ArtCAM

С ArtCAM Express вы можете моделировать и обрабатывать 2D и 3D модели быстро и просто. Это система начального уровня, и поэтому от пользователя требуется минимум знаний об обработке, она идеально подходит для неопытных пользователей. Единый инструментарий этой программы разработан так, чтобы последовательно охватить весь процесс от разработки эскиза до получения законченного изделия или штампа. ArtCAM позволяет делать гравировку, обработку металлов, резьбу по дереву и многое другое.

Системный блок и монитор

Системный блок и монитор

В комплекте со станком уже поставляется системный блок и монитор + клавиатура и мышь. Это позволяет сразу начать работу на оборудовании, а не тратить время на поиски подходящего компьютера.

Дополнительные опции

  • 2 Вакуумных насоса роторно-пластинчатого типа

Стандартная комплектация

Наименование Кол-во, шт. Примечание
1 Электрошпиндель с водяным охлаждением 1 HQD 3,2 кВт 24 000 об/мин
2 Частотный преобразователь для плавного изменения оборотов электрошпинделя 1 BEST 4 кВт
3 Системный блок и монитор 1
4 Плата управления NC STudio 1
5 Датчик измерения и калибровки инструмента 1 Ручное позиционирование
6 Вакуумный и механический стол (8 зон) с «T-пазами» для возможности механической фиксации деталей струбцинами 1
7 Шаговые электродвигатели осевого перемещения 4 450 Вт
8 Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект) 3 HIWIN
9 Передача при помощи косозубых реек по осям X, Y (комплект) 2
10 Шарико-винтовая передача по оси Z 1
11 Роликовый стол для подачи материалов 1
12 Базирующие пневмоупоры 5
13 Набор фрез для обработки дерева / МДФ / ДСП (комплект) 1
14 Набор цанг, фиксация гайкой (комплект) 1 ER20
15 Набор гаечных ключей для обслуживания станка 1
16 Струбцина для механического крепления деталей (комплект) 1
17 Ящик с ЗИП 1
18 Аспирационный кожух на шпиндель 1
19 Пылеулавливающий агрегат 1 3 кВт
20 Чиллер 1 CW-3000
21 Программное обеспечение 1 на русском языке
22 Руководство пользователя 1 на русском языке
Размеры зоны обработки X и Y, наибольшие, мм 2070 х 3000
Перемещение шпинделя по оси Z, мм 180
Система смены инструмента ручная (цанговый, фиксация гайкой)
Тип передачи по оси Z ШВП
Тип передачи по оси X и Y косозубые рейки
Тип рабочего стола вакуумный 8 зон
Тип электродвигателей перемещения шаговые
Скорость рабочего хода, м/мин 0 - 10
Скорость холостого хода, м/мин 0 - 17
Частота вращения шпинделя, об/мин 0 - 24 000
Мощность шпинделя, кВт 3,2
Тип охлаждения шпинделя водяное
Чиллер CW 3000
Тип цанги ER 20
Посадочный диаметр инструмента, наибольший, мм 13
Напряжение, В 380
Частота тока, Гц 50
Общая установленная мощность, кВт 6
Длина, мм 3500
Ширина, мм 2300
Высота, мм 1250
Вес, кг 1400
