Детальное описание

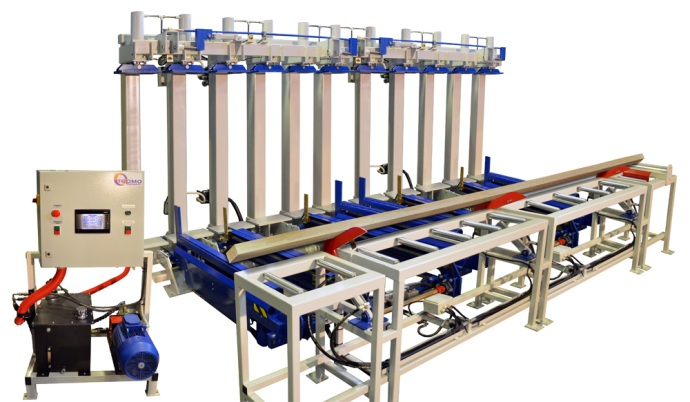

Автоматические гидравлические прессы, предназначены для изготовления деревянных клееных конструкций толщиной до 320 ммв автоматическом режиме.

В стандартную комплектацию пресса входит:

  • Подающий рольганг (приводной) с устройством автоматической поштучной подачи заготовок на загрузочную платформу пресса;

  • Загрузочно-разгрузочная платформа с гидроприводом подъёма-опускания, и устройством предварительной запрессовки;

  • Разгрузочные ролики;

  • Гидростанция;

  • Система управления на основе ЧПУ (OMRON).

Описание цикла работы пресса

Заготовка, с предварительно нанесённым клеем, по подающему рольгангу доходит до датчика заполнения, устанавливаемого в соответствии с необходимой длиной получаемой продукции, после чего происходит срабатывание устройства поштучной выдачи с пневмоприводом.

Заготовка поворачивается на ребро и устанавливается на направляющие загрузочной платформы, с одновременной предварительной подпрессовкой к предыдущей заготовке. Момент заполнения загрузочной платформы определяется датчиками, после чего происходит автоматический подъём платформы в вертикальное положение для запуска цикла прессования. При необходимости, цикл заполнения может быть остановлен оператором до момента полного заполнения платформы.

По окончании цикла прессования происходит опускание платформы в разгрузочное положение, после чего полученная продукция вручную скатывается по неприводным роликам, интегрированным во фронтальные прижимные блоки загрузочно-разгрузочной платформы.

Все параметры рабочего цикла задаются оператором с пульта управления, оснащённого сенсорным дисплеем. Контроллер позволяет сохранить до 5 программ с различными параметрами рабочего цикла (время подъёма-опускания платформы, давление вертикальных и фронтальных цилиндров и др). Контроллер отслеживает заданное оператором давление на прессующих гидроцилиндрах и фронтальных прижимах, и автоматически  производит подкачку для компенсации осадки пакета.

Загрузочно-разгрузочная платформа состоит из фронтальных поворотных прижимных блоков. Каждый фронтальный прижимной блок оснащён прижимной балкой с 2-мя гидроцилиндрами, служащей для выравнивания и прижима пакета заготовок. Сварная конструкция пресса состоит из толстостенных профильных труб. Нижняя опорная поверхность выполнена из фрезерованных стальных плит, опирающихся на балку из профильной трубы и косынок.

Гидросистема  пресса приводится в действие 2-х ступенчатой гидростанцией, установленной на раме пресса. Величина давления в гидросистеме регулируется оператором по показаниям манометра и фиксируется посредством гидрозамков. Для компенсации осадки пакета на вертикальных гидроцилиндрах установлены гидроаккумуляторы.

Максимально развиваемое удельное давление на вертикальных прессующих цилиндрах позволяет склеивать заготовки из древесины твердых сортов (дуб, лиственница, ясень и т.д.).

Гидравлический пресс для склеивания бруса Антей А 270, технические характеристики:

Параметры

Антей А-270/6

Антей А-270/9

Антей А-270/12

максимальный размер пакета заготовок, мм

6'100х1'540х270

9'200х1'540х270

12'200х1'540х270

удельное давление при макс. размере бруса, кг/см2

10,3

10,24

10,3

суммарное усилие прессования, кгс

169'560

254'340

339'120

минимальная ширина заготовки (в станд. исполнении), мм

150

150

150

количество прессующих цилиндров, шт

12

18

24

номинал.давление каждого прессующего цилиндра, кг

14'130

14'130

14'130

ход штока прессующего цилиндра, мм

300

300

300

количество фронтальных прижимных блоков, шт

6

8

10

макс. давление прижимного блока, кг

2'200

2'200

2'200

количество цилиндров на прижимном блоке, шт

2

2

2

ход штока цилиндра прижимного блока, мм

80

80

80

номинальное давление гидростанции, бар

180

180

180

габаритные размеры пресса, м

6,9 х 2,9 х 2,4

9,9 х 2,9 х 2,4

12,9 х 2,9 х 2,4

 Гидравлический пресс для склеивания бруса Антей А-320 , технические характеристики:

Параметры

Антей А-320/6

Антей А-320/9

Антей А-320/12

Антей А-320/18

максимальный размер пакета заготовок, мм

6'100х1'540х320

9'200х1'540х320

12'200х1'540х320

18'300х1'540х320

удельное давление при макс. размере бруса, кг/см2

10,30

10,24

10,30

10,30

суммарное усилие прессования, кгс

220'960

301'440

401'920

602'880

минимальная ширина заготовки (в станд. исполнении), мм

200

200

200

200

количество прессующих цилиндров, шт

16

24

32

48

номинал.давление каждого прессующего цилиндра, кг

12'560

12'560

12'560

12'560

ход штока прессующего цилиндра, мм

300

300

300

300

количество фронтальных прижимных блоков, шт

6

9

12

18

макс. давление прижимного блока, кг

2'200

2'200

2'200

2'200

количество цилиндров на прижимном блоке, шт

2

2

2

2

ход штока цилиндра прижимного блока, мм

80

80

80

80

номинальное давление гидростанции, бар

160

160

160

160

габаритные размеры пресса, м

9,6 х 1,4 х 2,4

9,8 х 2,9 х 2,4

12,9 х 2,9 х 2,4

19,4 х 2,9 х 2,4
