Детальное описание

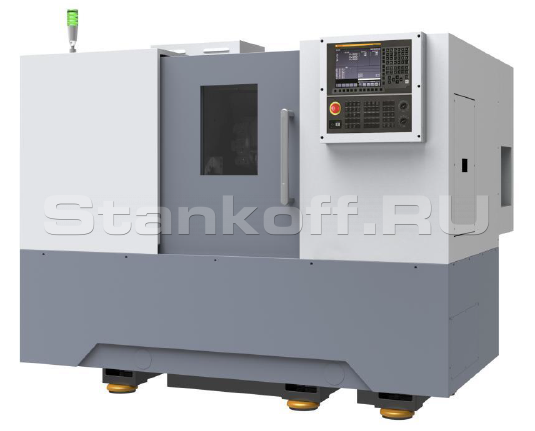

Токарный обрабатывающий центр DS-470L-SMY оснащен цельнолитой станиной с наклоном 45 градусов и высокоточным шпинделем, обеспечивающими высокую жесткость и оптимальную скорость резания без вибраций, что гарантирует долговечность и стабильность работы. Он включает в себя многофункциональное управление ЧПУ FANUC 0i-TF Plus, 12-позиционную инструментальную головку, автоматическую смазку и гидравлическую систему, а также контршпиндель и стрежечный конвейер для эффективной обработки и удаления отходов.

Особенности станка


Станина

Станина

Цельнолитая станина с углом наклона 45 градусов обеспечивает превосходную жесткость, благодаря которой станина практически не подвержена деформациям, препятствует возникновению вибраций, что гарантирует стабильность работы на длительный срок.

Шпиндель

Шпиндель

Высокоскоростной и высокоточный шпиндел обеспечивает оптимальную скорость резания в течение длительного периода работы. За счет структуры шпинделя снижено влияние вибраций и температурных деформаций, а также облегчены сервисные работы со шпинделем и увеличен жизненный цикл узла. В шпинделях станков устанавливаются подшипники NSK (Япония).

Контршпиндель

Контршпиндель

На станке имеется контршпиндель, позволяющий быстро перемещать заготовку и обрабатывать оба конца заготовки за один раз.

Направляющие

Направляющие

Станок оснащен линейными направляющими качения, обеспечивающие высочайшую скорость, которая сохраняется во время высокоскоростной обработки. Эти прочные направляющие обеспечивают превосходную жесткость и передают очень быстрое линейное движение.

Система управления ЧПУ Fanuc 0i-TF Plus

Система управления ЧПУ Fanuc 0i-TF Plus

ЧПУ FANUC 0i-TF Plus обновлённая линейка дисплейных модулей, выполненная в темной цветовой гамме, которая имеет больше функций:
• Объём памяти 2Мб;
• Количество УП для хранения в памяти ЧПУ – 1000 шт.;
• Средства кастомизации интерфейса (FANUC Picture).

Инструментальная система

Инструментальная система

12-ти позиционная приводная револьверная головка BMT55 с сервоприводом позволяет использовать различные комбинации инструмента. Конструкция головки обеспечивает повышенную жесткость и точность положения инструментов во время обработки.

Автоматическая система смазки

Автоматическая система смазки

Автоматическая система смазки направляющих и ШВП обеспечивает подачу масла и позволяет установить продолжительность смазки и интервалы между смазками.

Стружечный конвейер

Стружечный конвейер

Для легкого и эффективного удаления стружки и мусора предусмотрен автоматический конвейер для стружки цепного типа и тележка для мусора. Конвейер может быть установлен сбоку станка или сзади в зависимости от размера помещения.

Гидравлическая система

Гидравлическая система

Гидравлическая система оснащена гидравлическим баком большой ёмкости для правильной работы патрона (зажим/разжим), пиноли задней бабки (движение вперед/назад) и гидравлической револьверной головки (подъем диска/индексация/блокировка). Установлены качественные компоненты для длительной бесперебойной работы. Датчики и регулировочные ручки расположены так, чтобы облегчить проверку и доступ к ним.

Стандартная комплектация

  • Система ЧПУ Fanuc 0i-TF Plus 1, экран 10,4 “ + Manual Guide;
  • 3-х кулачковый гидравлический патрон 8’’;
  • Комплект мягких кулачков для патрона;
  • 12-ти позиционная приводная револьверная головка BMT 55;
  • Стартовая оснастка для револьверной головки:
    • держатель расточного инструмента – 4 шт.;
    • держатель инструмента для наружного точения – 4 шт.;
    • Радиальный приводной блок – 1 шт;
    • Осевой приводной блок – 1 шт;
  • Гидравлическая задняя бабка;
  • Уловитель деталей;
  • Датчик привязки инструмента RENISHAW;
  • Направляющие качения по осям X и Z, направляющие скольжения по оси Y;
  • Система подачи СОЖ;
  • Автоматическая система смазки;
  • Освещение рабочей зоны;
  • 3-х цветная сигнальная лампа;
  • Стружкоуборочный конвейер с тележкой;
  • Пистолет СОЖ;
  • Воздушный пистолет;
  • Маслоотделитель;
  • Уловитель масляного тумана;
  • Комплект ЗИП на 3 года;
  • Ножная педаль для разжима/зажима патрона;
  • Централизованная система смазки;
  • Комплект инструмента для монтажа станка;
  • Регулируемые опоры для установки станка;
  • Техническая документация на русском языке.
Максимальный проворачиваемый диаметр над станиной, мм 600
Максимальный диаметр обработки диск/вал, мм 400/360
Максимальная длина обработки, мм 700
Диаметр патрона главного шпинделя, дюйм 8
Мощность привода шпинделя, кВт 15 / 18,5
Скорость вращения шпинделя, об/мин 4200
Конус шпинделя, ASA А2-6
Диаметр осевого отверстия шпинделя, мм 86
Максимальный диаметр прутка, мм 52
Диаметр патрона контршпинделя, дюйм 6
Мощность привода шпинделя контршпинделя, кВт 11
Скорость вращения шпинделя контршпинделя, об/мин 5000
Конус шпинделя контршпинделя, ASA А2-5
Диаметр осевого отверстия шпинделя контршпинделя, мм 66
Максимальный диаметр прутка контршпинделя, мм 52
Перемещение контршпинделя, мм 650
Перемещение по оси Х, мм 255
Перемещение по оси Y, мм ±50
Перемещение по оси Z, мм 750
Ускоренное перемещение по оси X, м/мин 30
Ускоренное перемещение по оси Y, м/мин 10
Ускоренное перемещение по оси Z, м/мин 30
Количество инструментов револьверной головки 12
Размер токарного инструмента, мм 25x25
Диаметр расточной оправки, мм 32
Частота вращения инструмента, об/мин 5000
Мощность приводного инструмента, кВт 3,7
Скорость смены инструмента, сек 1,6
Привод пиноли задней бабки гидравлический
Перемещение задней бабки, мм 500
Диаметр пиноли, мм 80
Перемещение пиноли, мм 80
Конус пиноли, МТ5 от суппорта
Позиционирование по осям X/Y/Z, мм 0,012/0,008/0,012
Повторяемость осей X/Y/Z, мм 0,005
Система ЧПУ Fanuc 0i TF
Масса станка, кг 5000
Габариты станка (ДхШхВ), мм 4200x1800x1800
