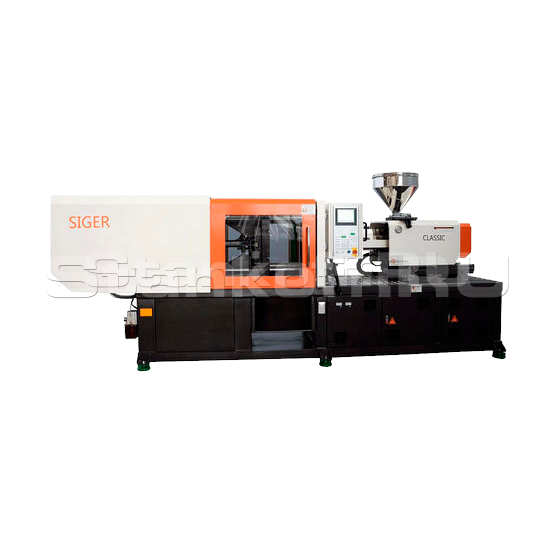

Термопластавтомат SIGER CLASSIC 260S
Детальное описание
Производительный термопластавтомат, оснащенный энергосберегающим сервоприводом. Это позволяет снизить потери электроэнергии до 40% по сравнению со стандартными ТПА серии Siger Classic. Максимальный экономический эффект достигается при времени цикла более 40 с. Усилие смыкания машины составляет 2600 кН, мощность нагрева 18,3 кВт.
Модель имеет средние габаритные размеры – 6,4х1,5х2,4 м, масса также невелика (9 т), и не предъявляет особых требований к фундаменту. Система управления ТПА позволяет точно настраивать скорость, давление и позицию впрыска с малым шагом, поэтому оборудование может применяться для большинства полимеров при сложной геометрии готового изделия.
Направляющие опор и плиты выполнены из износостойких материалов, поэтому ТПА имеет повышенный ресурс. Машина оснащается масляными фильтрами всех степеней очистки, это увеличивает ресурс масла.
Серия Siger Classic представлена в России несколькими сотнями работающих экземпляров оборудования. Основные причины популярности – разумная стоимость, высокая надежность, использование качественных комплектующих, возможность изготовления машины под нестандартные изделия.
Гидравлическая схема 260S
Чертеж плит
Чертеж подвижной плиты с Т-слотом - 260тонн
Чертеж неподвижной плиты с Т-слотом - 260 тонн
Электрическая схема тпа Siger 260S
Особенности станка
Защищенная кабельная система
Для того чтобы предохранить электрические провода (на нагревательные элементы) и термопары от возможности их обрыва и заливания пластиком, они убраны в подвижный кабель-канал.Гибкий контроллер Keba с расширяемостью
Устанавливается австрийский контроллер Keba. Имеет широкий диапазон регулировок, высокую скорость отклика и обратной связи, позволяет установить дополнительные модули.Упрощенное обслуживание и быстрая переналадка
Изменено крепление маслосъемных колец, что облегчает их замену при проведении ТО оборудования. Плиты с Т-слотом в стандартной комплектации дают возможность сократить время переналадки оборудования и создают удобство в креплении ПФ.Усиленная защита гидравлических рукавов
Для защиты обслуживающего персонала от возможных повреждений во время обрыва рвд, мы дооснастили рвд металлическими тросиками, которые защитят оператора от выброса масла под давлением из порванного рукава.Оптимизация гидравлической системы
Гидравлические распределители перенесены на гидравлический цилиндр узла впрыска, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.Усовершенствованная механическая защита
Изменено устройство механической защиты, что повысило ее надежность, так как не требуется ее перенастройка после замены ПФ. Мы переместили механическую защиту на внутреннюю часть узла смыкания.Функция интрузии для толстостенных изделий
Добавлена функция интрузии. Интрузия позволяет компенсировать усадку материала, а как следствие видовые и качественные деформации в толстостенных изделиях. То есть если изделие по объему впрыска превосходит возможность впрыска ТПА, можно использовать функцию интрузии и как бы додавить нехватающий объем полимера. Эта функция работает с толстостенными изделиями.Улучшенная система направления и позиционирования
Появилась система двойных направляющих каретки с удлиненной поддерживающей базой и увеличенной на 30% точностью. Использование двух гидравлических цилиндров отвода/подвода каретки шнека позволяют более точно позиционировать узел впрыска. Достигается плавность и увеличивается скорость хода за счет уменьшения сопротивления.Усиленная конструкция плит с ребрами жесткости
Увеличена толщина подвижной плиты в самых тонких местах в 2-3 раза, добавлены ребра жесткости. Увеличена толщина неподвижной плиты в самых тонких местах в 2-3 раза.Эффективная гидравлическая система
Гидравлические распределители перенесены на гидравлический цилиндр узла смыкания, что позволило сократить длину гидравлических шлангов и время отклика гидравлической системы.Оптимизированное линейное позиционирование
Точное линейное позиционирование узла впрыска достигается использованием опор скольжения, которые также уменьшают силу сопротивления при движении каретки.Надежная потенциометрическая линейка
Потенциометрическая линейка Gefran отлично себя зарекомендовала на ранее поставляемых термопластавтоматах. Ее использование позволяет добиваться точных и стабильных перемещений узлов тпа. Отличается долговечностью и надежностью работы.Усиленная конструкция плит
Подвижная плита (вид сзади). Площадь смыкания неподвижной плиты на 30% больше по сравнению с предыдущей версией машины, область в районе центрального отверстия также толще. Подвижная плита тоже сделана толще на 30% и добавлены ребра жесткости в центре.Гибкость конфигурации сопла
На станках установлено стандартное сопло, подходящее для большинства используемых пресс форм. Возможна комплектация удлиненным соплом (по желанию).Механическая защита
Общая схема.Улучшенная транспортабельность и прочность станины
Мы добавили отверстия в станину для удобной транспортировки машины, чтобы не поднимать машину за направляющие колонны (опасно). Это поможет сохранить параллельность плит. Основание станины шире и толще и, в целом, станина намного прочнее.Точное терморегулирование
Нагреватели обеспечивают равномерный нагрев материального цилиндра. С помощью контроллера с ПИД регулированием температура материального цилиндра поддерживается с точностью до 1 градуса по Цельсию.Адаптивный сервопривод
Серво драйвер. Машины серии Classic (S) оборудованы продвинутой сервосистемой. Частотный преобразователь регулирует обороты вращения электромотора в зависимости от фазы цикла литья для более эффективного потребления электроэнергии. Это позволяет получить экономию энергии до 80%.Энергоэффективный сервомотор
Серво мотор. Машины серии Classic (S) оборудованы продвинутой сервосистемой, позволяющей получить экономию энергии до 80%.Гибкая система очистки
Загрузочный бункер имеет задвижку и свободно перемещается по своей направляющей площадке для удобства удаления остатков оставшегося в нем материала, через удобно расположенный канал сброса материала.Комплектация поставки
- Масляный насос: Yuken / Nachi, Япония;
- Обратный клапан: Hydraulic Power, Тайвань;
- Направляющий клапан: Yuken, Япония;
- Гидравлический двигатель PKL / Гидравлический двигатель Intra-Italy: PKL / Intra-Italy, Китай/Китай;
- Клапан противодавления Yuken / Клапан противодавления Hydraulic Power: Yuken / Hydraulic Power, Япония / Тайвань;
- Контроллер: Keba, Австрия;
- Потенциометрическая линейка: Opkon, Турция;
- Датчик положения: T.E. / Tend/Shneider, Франция/Франция;
- Пускатели: Siemens, Германия;
- Термореле: Siemens, Германия;
- Однофазный автоматический переключатель: Siemens, Германия;
- Двухфазный автоматический переключатель: Siemens, Германия;
- Трехфазный автоматический переключатель: Siemens / T.E., Германия / Франция;
- Серводвигатель: Inovance, Китай;
- Серводрайвер: Inovance, Китай;
- Масляный насос для серии серво: ECKERLE / SUMITOMO, Германия / Япония;
- Пропорциональный клапан: Yuken, Япония;
- Электрический двигатель: Jiangmen, Китай;
- Шнековая пара: Huaye, Китай;
- Гидравлический распределитель: Yuken, Япония.
Диаметр шнека, мм | A: 51,B: 60,C: 66 |
Соотношение длина/диаметр шнека (L/D) | A: 25:1,B: 21:1,C: 19.4:1 |
Объем впрыска, см3 | A: 562,B: 777,C: 941 |
Масса впрыска (ps), г | A: 517,B: 715,C: 866 |
Давление впрыска, мПа | A: 234,B: 169,C: 140 |
Ход узла инжекции, мм | B: 275 |
Максимальная скорость вращения шнека, об/мин | B: 174 |
Скорость впрыска, мм/сек | B: 85 |
Скорость впрыска, см3/сек | A: 199,B: 275,C: 333 |
Масса впрыска (ps), унция | A: 18.3,B: 25.2,C: 30.6 |
Диаметр сопла, мм | 3 |
Диаметр центровочного отверстия, мм | 160 |
Усилие смыкания, т | 260 |
Ход раскрытия, мм | 530 |
Размер плит, мм | 840х840 |
Расстояние между колоннами: горизонт., мм | 570 |
Расстояние между колоннами: вертик., мм | 570 |
Максимальное раскрытие, мм | 1130 |
Минимальная толщина пресс-формы, мм | 195 |
Максимальная толщина пресс-формы, мм | 600 |
Ход гидравлического толкателя, мм | 180 |
Усилие гидравлического толкателя (движение вперед), кН | 77 |
Количество выталкивателей, шт. | 13 |
Давление гидравлической системы, мПа | 17.5 |
Мощность насос-мотора, кВт | 24 |
Мощность нагрева, кВт | 18.3 |
Количество зон нагрева, шт. | 5 |
Объем гидравлического бака, л | 440 |
Габариты (ДxШxВ), мм | 6200x1400x2300 |
Масса машины (сухая), т | 7,65 |
