Гидравлическая гильотина HSB 2500x8
+7 (995) 888-07-13
Детальное описание

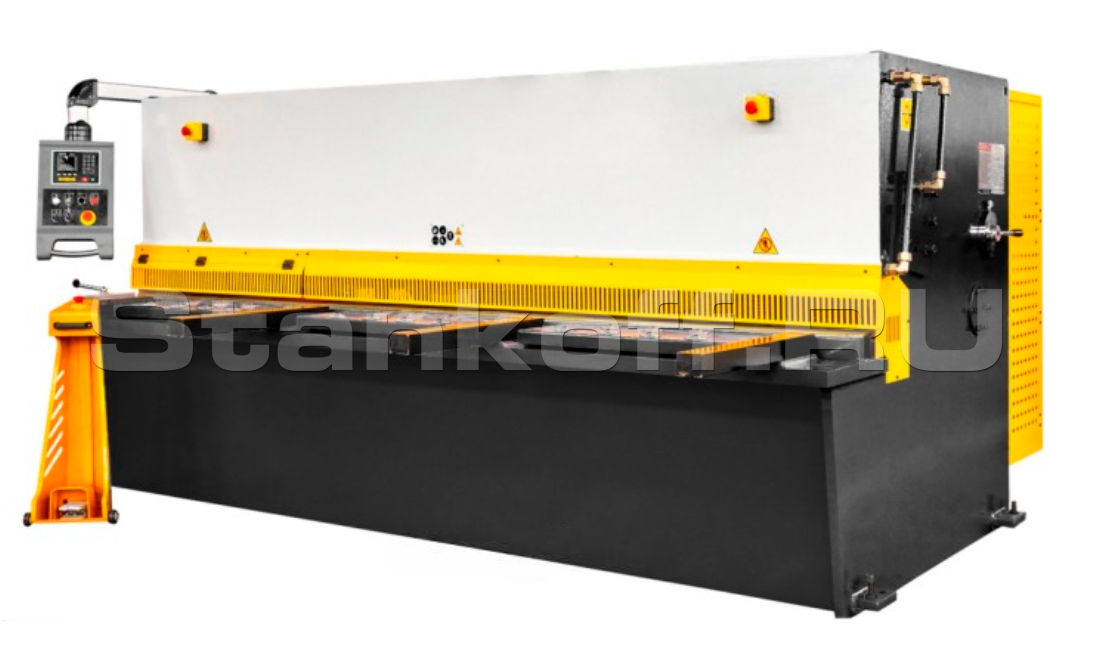

Гильотина гидравлическая Stalex HSB предназначена для быстрой и точной резки в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Режущая балка с поворотным ходом ножа перемещается относительно неподвижной точки, оптимизированный угол резания, прочная массивная конструкция, стол с неподвижными ножами и шариковыми опорами для подачи листа в зону резания, гидроцилиндры передающие усилие на режущую балку и моторизированные задние упоры. Данное исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин. Гидравлический привод и закаленные режущие ножи обеспечивают стабильный качественный рез.
Основные характеристики:
Конструкция станка имеет высокую жёсткость и стабильность, нужный эффект достигается за счёт термической обработки на собственном производстве, с целью изменения структуры и свойств, для повышения прочности, твердости и устойчивости к вибрации готового изделия.
Особенности станка
Конструкция

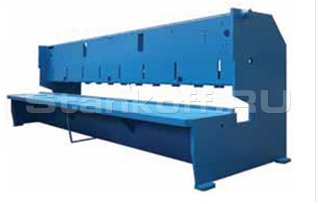

В процессе изготовления станка, конструкция рамы проходит термическую обработку для обеспечения лучшего баланса прочности и меньшей вибрации во время резки. Рама станка представляет единую базу – цельную сварную конструкцию из усиленного, качественного, сертифицированного и правильно подобранного листа.
Технологичность производства

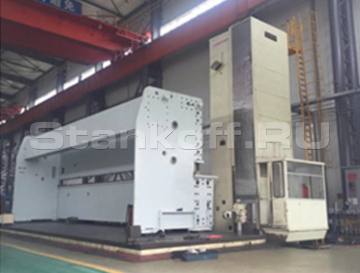

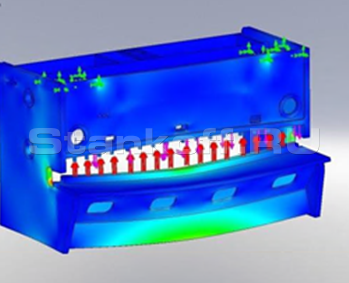

Рама станка производится с использованием сварочных работ, с применением электроизмерительных приборов. После сварки рама проходит термическую обработку для снятия напряжений металла. Далее, поверхности рамы и соединительные отверстия обрабатывается на пяти осевом обрабатывающем центре с ЧПУ – все эти процессы позволяют получить конструкцию рамы как основу, обладающую долговечностью, надежностью, ремонтопригодностью.
ТЕХНОЛОГИЯ РЕЗА
Технология управляемого реза основана на поворотном перемещении траверсы с режущим ножом относительно неподвижной точки, позволяющая выполнять ровный рез на максимальной длине станка.Режущая балка с поворотным ходом ножа (или качающеюся балка – Swing Beam), перемещается за счёт передачи усилия от гидроцилиндров, через роликовые направляющие на нож. Оптимизированный угол реза для сведения к минимуму деформацию на изделиях. В серии HSB есть возможность быстро регулировать зазор между ножами – данная характеристика отличается простотой эксплуатации и минимальным техническим обслуживанием. Такое исполнение признано надёжным и качественным решением и является классическим образцом гидравлических гильотин.
ОПОРЫ

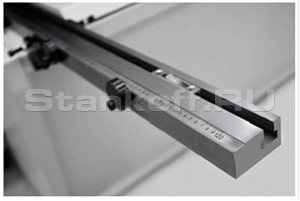

Передние опоры могут поставляться по требованию удлинённой версией.+1000 мм, с линейным датчиком, щетками и боковым упором.
УПОРЫ
Упоры оснащены закаленными ШВП высокого качества, обеспечивая высокую точность, скорость и долговечность, позволяя автоматически смещаться на необходимое расстояние.
СТОЛ
Для качественного реза листа, мы построили большой рабочий стол с шариковыми опорами для удобного перемещения листа в зону резания. Прижимные упоры обеспечивают надёжную фиксацию листа для дальнейшей резки. Защита от попадания в зону резания обеспечивает безопасную работу, участок защиты с левой стороны, длиной 1 метр откидывается вверх для просмотра положения листа перед резкой. Стол оснащён правильно освещённой линией реза для поддержания хорошей видимости реза.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Усовершенствованная встроенная гидравлическая система работы станка и соединения трубопроводов гарантирует надёжность и безопасность работы.
СИСТЕМА ПОДДЕРЖКИ ЛИСТА (ОПЦИОНАЛЬНО):
Система поддержки используется для поддержки длинных тонких листов, оберегая их от изгибания перед и вовремя реза, получения заготовок неправильной формы, а также не допускает образование царапин. Операция осуществляется двумя пневмоцилиндрами синхронизирована с движением режущей балки (траверсы).
КОНТРОЛЛЕР
Контроллер ESTUN Е21 – NC контроллер, выводит моторизированный задний упор в нужную позицию с помощью шагового электродвигателя (привод ШВП шарико-винтовая пара), производитель Китай.Зазор между лезвиями регулируется механически.
Комплектация станка
В стандартной комплектации на станках установлены режущие ножи для эффективной работы с углеродистой и легированной сталью.
При необходимости, станки комплектуются на заводе производителе или дополнительно заказываются - следующие режущие ножи:
Нож Cr12MV для резки нержавеющей стали (подходит для обычных материалов и нержавеющей стали, более универсальный вариант – когда нужно резать постоянно и стали и нержавеющие стали)
Нож H13 для резки нержавеющей стали - специально разработан для нержавеющей стали и толстолистового проката
| Длина резания, мм | 2500 |
| Толщина листа, мм | 0.8-8 |
| Угол резания, °′ | 1°30′ |
| Моторизованный задний упор, мм | 20-600 |
| Глубина зева, мм | 150 |
| Высота стола, мм | 800 |
| Размер ножей | 20x80x1300, 4 прозрачных ножа |
| Твердость режущих ножей (HRC) | CrMoV:53, другие мат. 55-57 |
| Поддерживающие кронштейны, шт | 4 |
| Масляный бак, л | 215 |
| Мощность двигателя, кВт | 11 |
| Размеры машины, мм | 3220×1750×1850 |
| Вес, кг | 6000 |
