Детальное описание

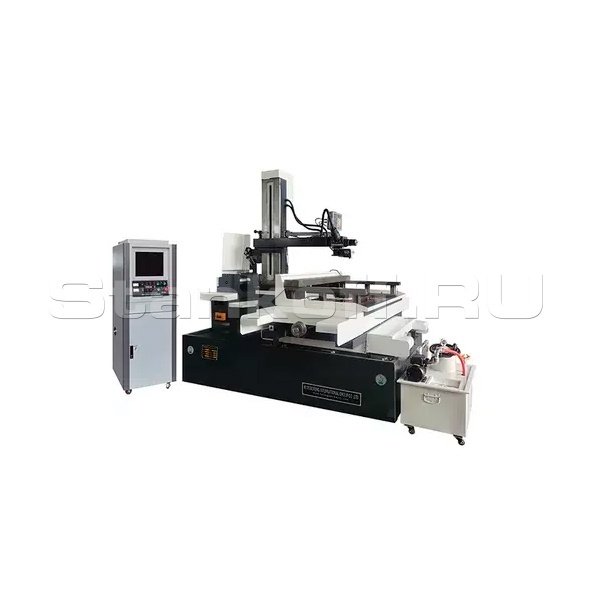

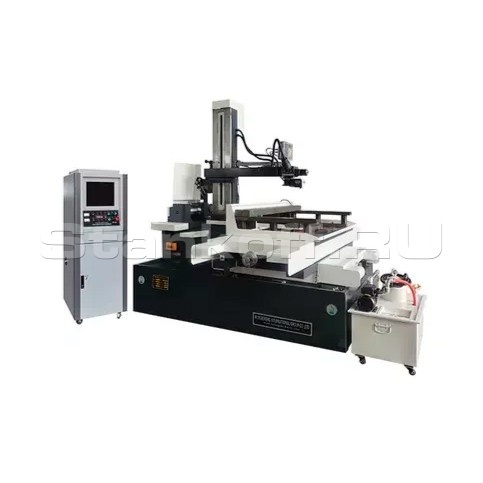

Электроэрозионный проволочно-вырезной многопроходный станок с ЧПУ DK7735 предназначен для изготовления инструмента, деталей машин и приборов, а также различного рода пресс форм, штампов и других изделий из токопроводящих материалов. Станок оснащен системой числового программного управления (ЧПУ) с цветным монитором на базе компьютера в промышленном исполнении и генератором технологического тока.

Стандартная комплектация

Станок в сборе;
Стойка ЧПУ;
Угол наклона проволоки +/- 15°;
Насосная станция с насосом высокого давления;
Оптические линейки и устройство цифровой индикации (УЦИ);
Централизованная система смазки;
Устройство постоянного натяжения проволоки;
Панели подачи СОЖ (сопла), ролики, токосъемники;
Установочные опоры;
Комплект инструмента и оснастки (натяжной ролик, калибр вертикальности проволоки, набор прижимов, отвертки, шестигранники, ручка вращения барабана);
Комплект расходных материалов(банка СОЖ 2 кг, катушка проволоки молибденовой диаметром Ø0,18мм, длиной 2000 м, подшипники для направляющих роликов, направляющие ролики одноосные - 1 комплект из 3-х штук, направляющие ролики двухосные - 1 комплект из 2-х штук, твердосплавные электроды - 1 комплект);
Программное обеспечение;
Руководство по эксплуатации на русском языке.

Общие характеристики
Тип	Многопроходный
Наилучшая шероховатость, мкм	≥0,8-1,0
Макс. рабочая точность, мм	0,012
Управление скоростью проволочного барабана	Есть
Ширина импульса настройки	по 7 значениям
Соотношение интервала импульсов и ширины импульса (Toff/Ton)	по 11 значениям
Параметры рабочего стола
Ход рабочего стола по оси X, мм	350
Ход рабочего стола по оси Y, мм	450
Точность позиционирования осей, мм	0,005
Размер стола, мм	710×460
Обработка детали
Макс. толщина обрабатываемой детали, мм	400
Средняя эффективная производительность, мм² / мин	120
Макс. вес заготовки, кг	250
Макс. скорость реза, мм²/мин	160
Параметры проволки
Уол наклона проволки, °/мм	±15°/80
Мин. диаметр, мм	0,12
Макс. диаметр, мм	0,25
Мин. скорость, м/с	5
Макс. скорость, м/с	11,5
Электропитание
Потребляемая мощность, кВт	≤2,5
Мощность генератора, кВт	2,5
Макс. рабочий ток, А	7
Макс. ток короткого замыкания, А	10
Габаритные размеры
Длина станка, мм	1520
Ширина станка, мм	1200
Высота станка, мм	1500
Вес нетто, кг	1150
Габаритные размеры шкафа управления
Длина шкафа, мм	700
Ширина шкафа, мм	700
Высота шкафа, мм	1800
Вес шкафа, кг	100
