Учебно-производственный комплекс MST-85 POWER

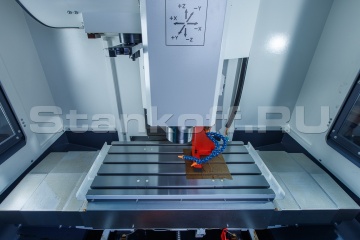

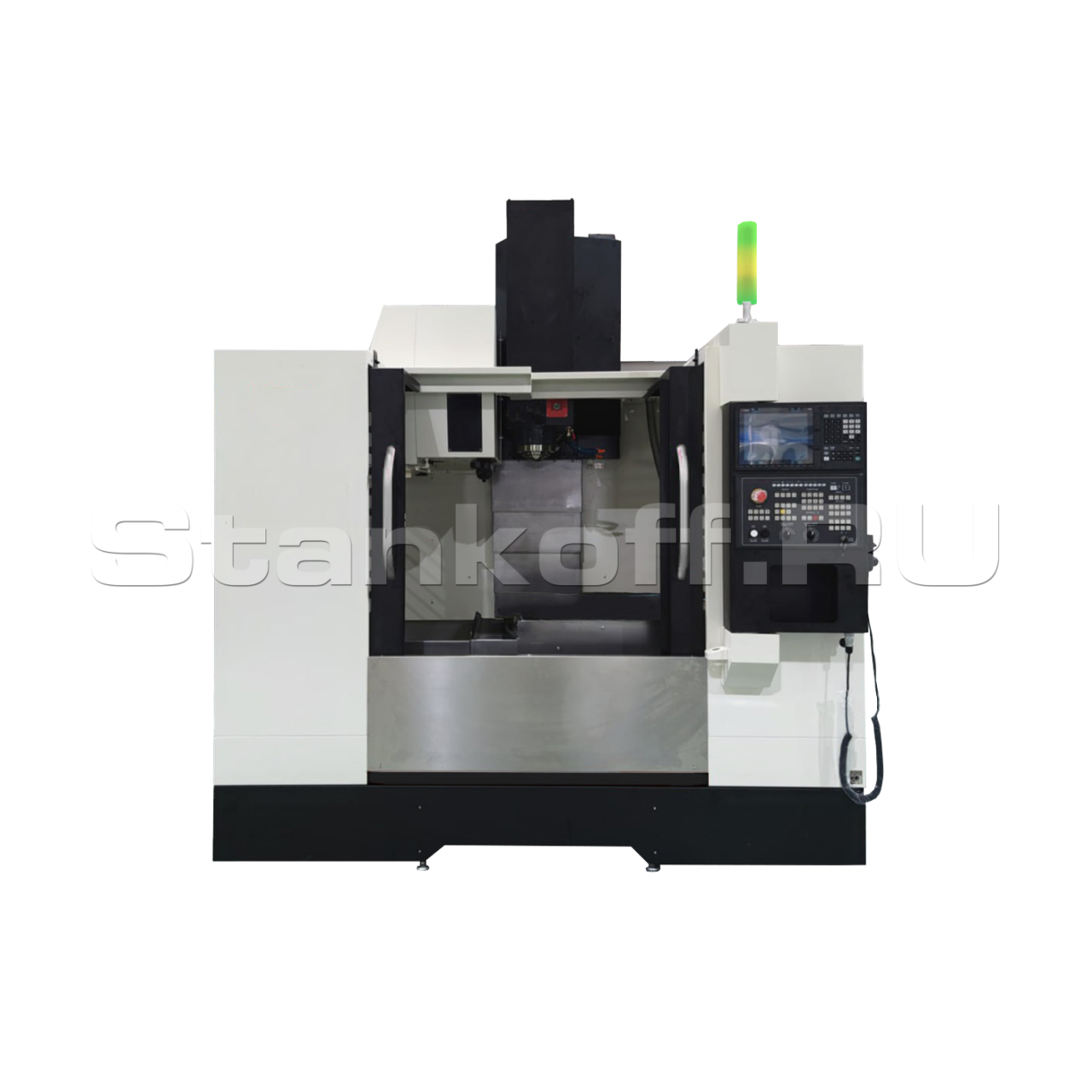

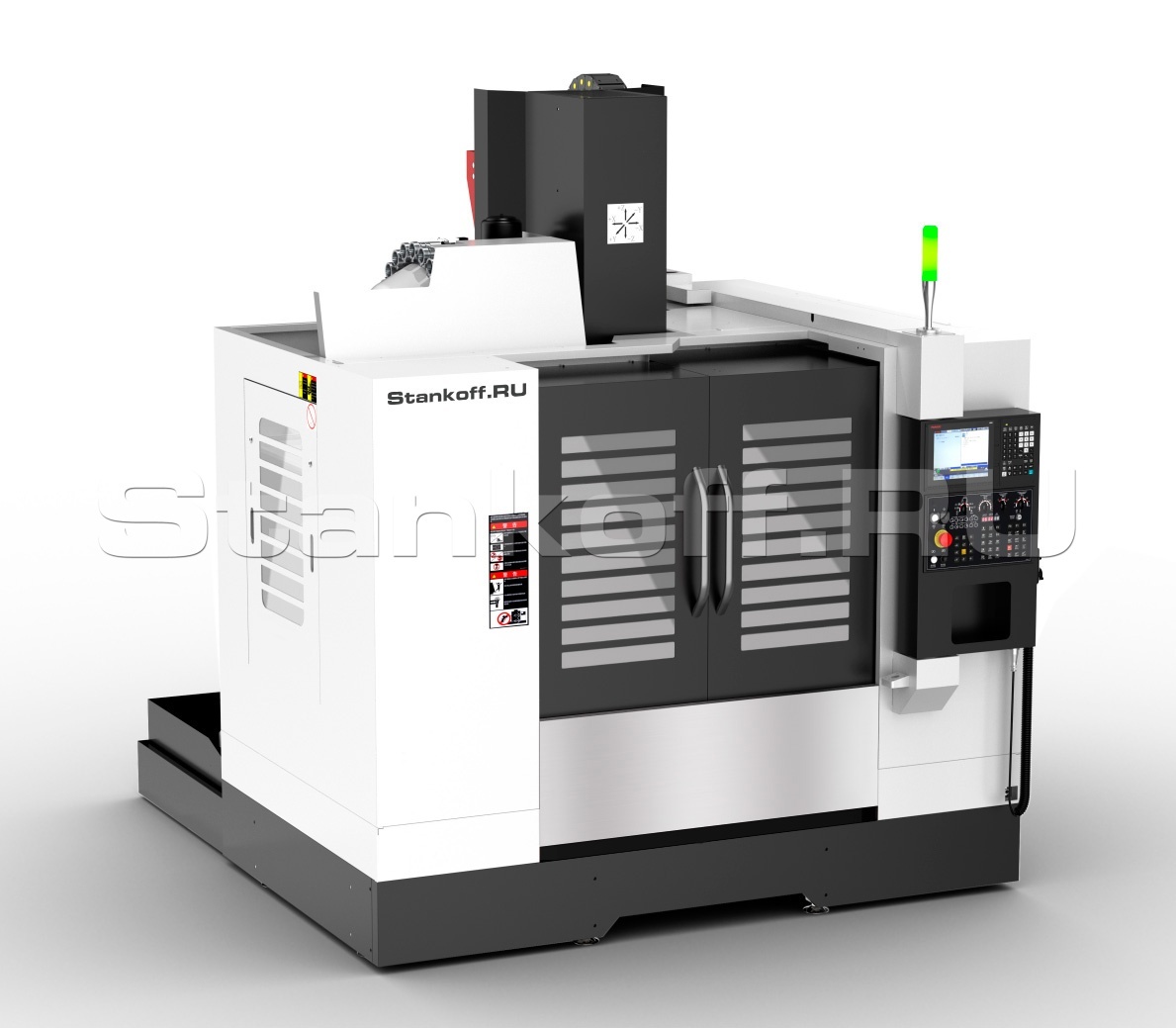

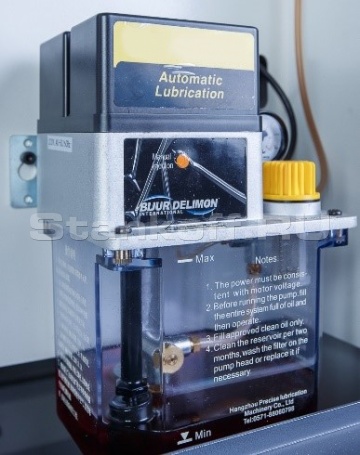

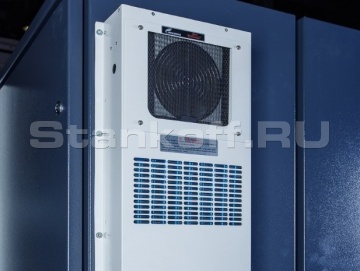

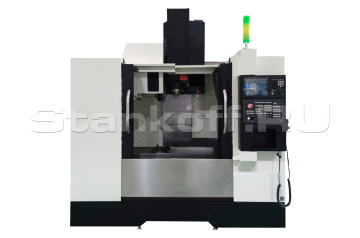

Обрабатывающий центр вертикального типа с линейными направляющими MST-85 — это оборудование, разработанное и изготовленное с применением современных передовых технологий в области механики, электроники, гидравлики и других областей. Станок отличается превосходной производительностью, широкими технологическими возможностями обработки, высокой точностью и эффективностью производства.

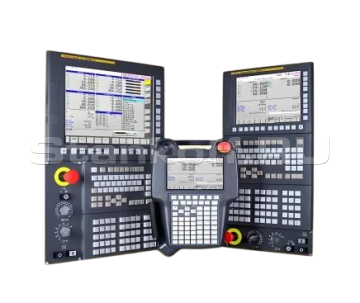

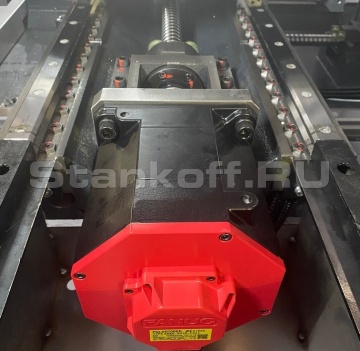

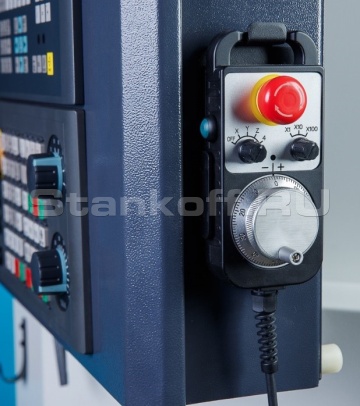

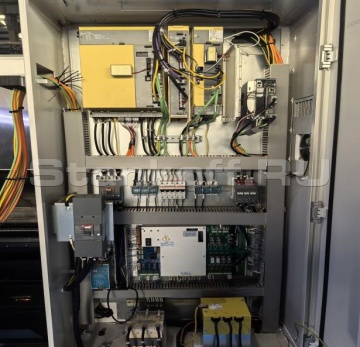

Станок оснащается ЧПУ-системами мирового уровня от японских компаний Fanuc, что позволяет реализовать обработку с синхронным управлением четырьмя осями.

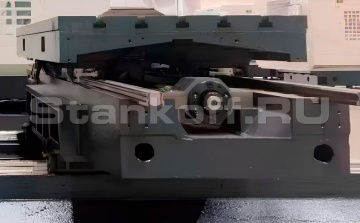

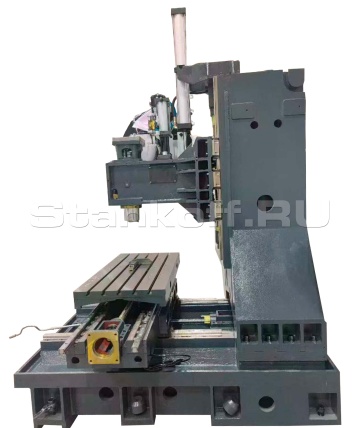

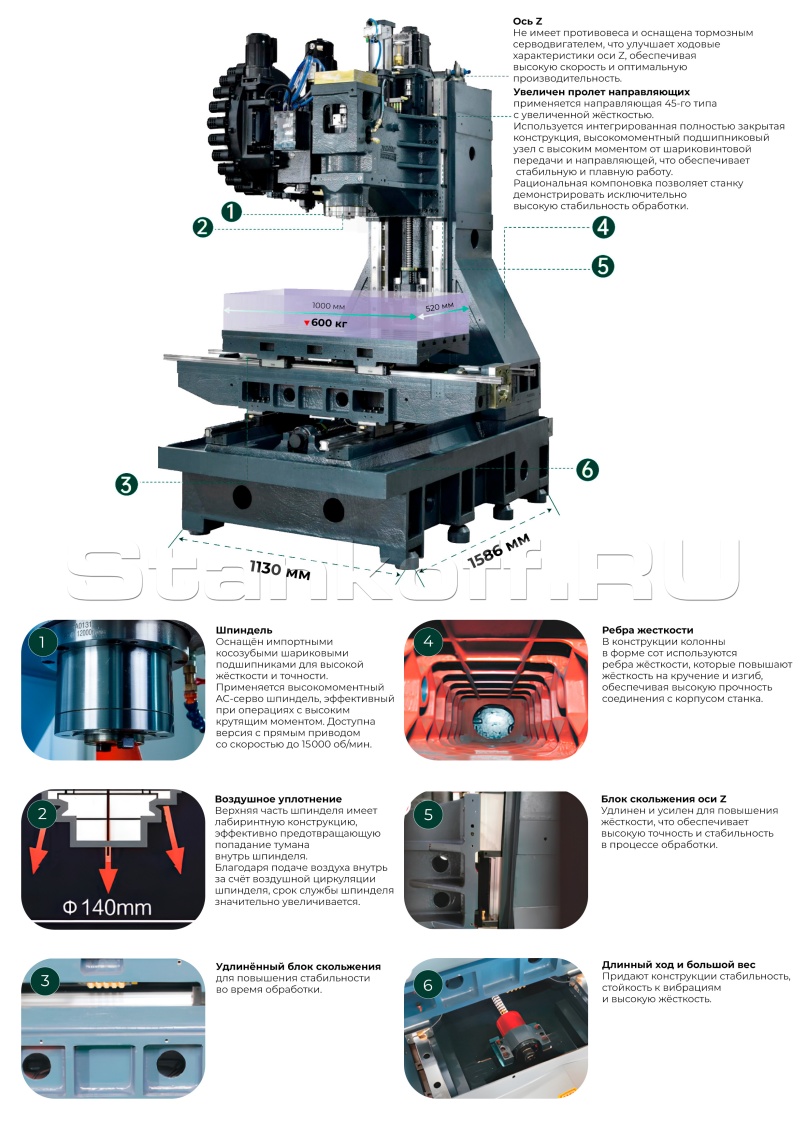

• Основные компоненты станины изготавливаются из высокопрочного серого чугуна, проходят термическую обработку и искусственное старение. В конструкции станка заложена цельнолитая станина с усиленной массой. Масса станка напрямую влияет на жесткость конструкции. Стенки литья толще, следовательно отсутствуют вибрации при обработке, более длительный срок службы оборудования, применение прогрессивных режимов резания;

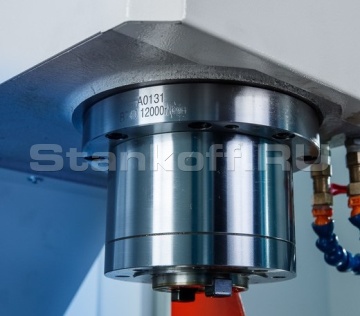

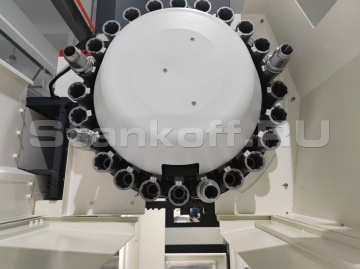

• Мощный высокоскоростной шпиндель BBT-40, 12 000 об/мин мощностью 11/18,5 кВт;
• Линейные направляющие качения по осям X,Y,Z, ШВП обеспечивают высокую скорость до 36 м/мин и точность перемещений по осям до ±0,004 мм;

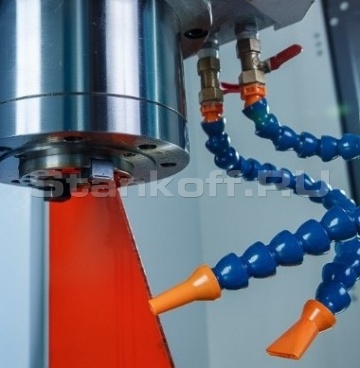

• Масляное охлаждение шпинделя исключает возможность перегрева шпинделя при длительной работе на максимальных режимах резания, обеспечивает постоянство точностных параметров за счет отсутствия термических расширений шпинделя;
• Современная система ЧПУ FANUC PLUS 0i-MF (5).

Этот станок имеет широкий спектр применения и высокую способность к обработке. Он особенно подходит для таких отраслей, как:

• Авиакосмическая промышленность;
• Судостроение;
• Энергетика;
• Военная промышленность;
• Тяжёлое машиностроение;
• Производство локомотивов;
• Станкостроение;
• Текстильное и полиграфическое оборудование;
• Изготовление пресс-форм и других изделий.

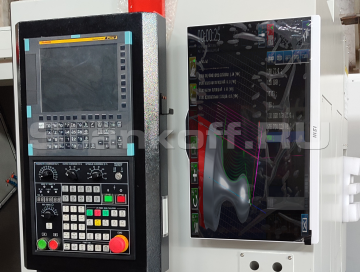

Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций токарной обработки деталей с использованием стандартного (ISO) G-кода. В симуляторе реализована поддержка токарных циклов Fanuc (система кодов A).

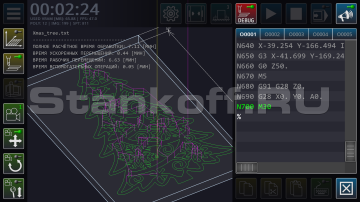

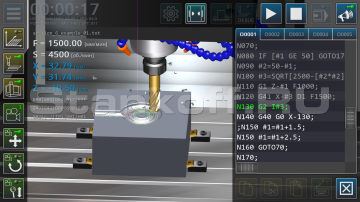

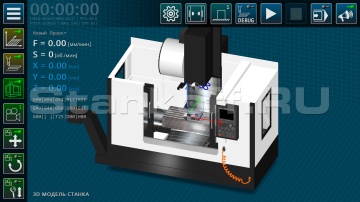

Интерактив дает возможность проводить синтаксический анализ (парсинг) кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

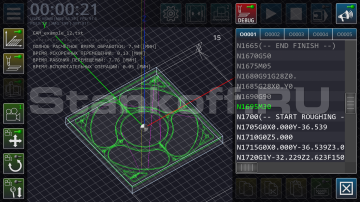

Функционал позволяет осуществлять редактирование кода управляющих программ фрезерного станка, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.

Основные ограничения приложения: низкая точность моделирования поверхности резания, невозможность использования полигональной геометрии в качестве обрабатываемой заготовки, упрощённая модель элементов оснастки станка.

Методические указания

Методические указания содержат пошаговые инструкции и упражнения, необходимые для эффективного освоения практических навыков. Материалы разработаны опытными специалистами и соответствуют современным требованиям к профессиональной подготовке.

Паспорт

Полный пакет документации, включающий паспорт на оборудование и технические характеристики.

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе станка и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на токарном станке и его устройства. Они могут включать макеты и схемы станка с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов станка, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы станка, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления станком, включая рукоятки, кнопки и переключатели, что помогает студентам освоить управление оборудованием без необходимости использования самого станка. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей станка, привыкать к расположению элементов и корректному выполнению операций.

Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на токарном оборудовании и способствуют практическому освоению навыков без рисков, связанных с реальной работой на станке.
