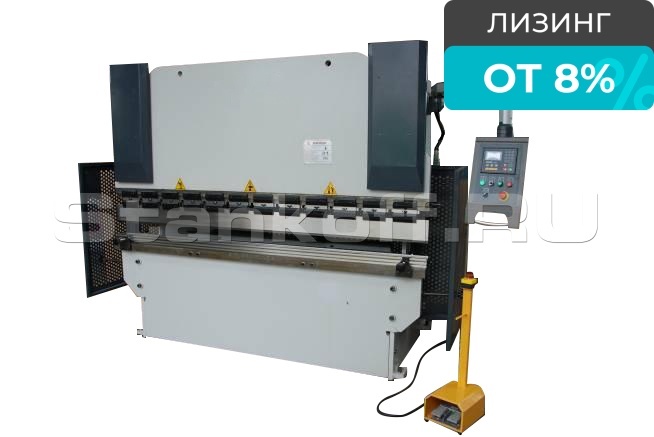

Листогибочный гидравлический пресс HPB-K 30/1600
+7 (995) 888-07-13
Детальное описание
Прессы разработаны для выполнения операций гибки металлических листов.
Листогибочные гидравлические прессы применяется в различных отраслях народного хозяйства: машиностроении, авто-, авиа-, приборостроении и строительстве для производства различных замкнутых и незамкнутых профилей, коробов, коробок а также цилиндров, конусов и т. д.
Основное предназначение листогибочных гидравлических прессов - изготовление различных изделий из листовых материалов.
Конструктивные особенности
Прочная сварная конструкция рамы, прошедшая термический отпуск для снятия сварочных напряжений в конструкции и надежная гидравлика позволяют добиться хороших результатов обработки листа. Синхронизация работы двух гидроцилиндров обеспечивается механической траверсой между ними. Привод перемещения задних упоров электромеханический, управляется с пульта на передней панели. Простота управления данными прессами и их универсальность позволяют найти данному оборудованию широкое применение во всех отраслях промышленности.
Пресс наиболее эффективен при несложных гибах на длину всего рабочего стола, и в случаях, когда не требуется частой смены рабочего инструмента.
Преимущества
- надёжная прочная стальная конструкция из качественной стали Q235;
- точная "геометрия" составных частей станины за счёт раскроя заготовок на станках лазерной и плазменной резки с ЧПУ;
- термообработка станины после сварки для снятия остаточных напряжений со швов;
- окончательная механообработка станины на обрабатывающем центре с ЧПУ;
- станок имеет две скорости работы: холостой (быстрый) и рабочий (медленный) ход;
- синхронизация движения правого и левого гидроцилиндра через торсионный вал;
- после ввода программы управление осуществляется в автоматическом режиме;
- программирование хода заднего упора с точностью до 0,1 мм;
- программирование времени задержки в нижней точке;
- сохранение 40 программ по 25 шагов в каждой;
- конструкция заднего упора с ШВП;
- цилиндры и поршни изготовлены из стали 45 с закалкой и отпуском, чистовой расточкой, экструзией;
- регулируемая по высоте передняя поддержка листа;
- многоручьевая 4-х сторонняя матрица и пуансон 90 град. - в стандартной комплектации к листогибу.
Схема работы станка
Стандартная комплектация
Контроллер ESTUN E22
• Программирование угла гиба в градусах;• Управление осями с точностью 0,1 мм;
• Библиотека инструментальной оснастки;
• Память 30 программ в каждой программе до 15 рабочих шагов
• Возможность корректировки угла гибки;
• Работа в метрической и дюймовой системах
Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах. Что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.
Быстросменная система крепления инструмента типа AMADA-PROMECAM
Прессы комплектуются креплениями для быстрой смены пуансона.

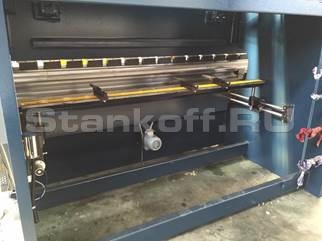

Электромеханический задний упор
Имеет два упорных пальца с ручной регулировкой.
Передние поддерживающие суппорты
С перемещением по линейным направляющим.
Пуансон
Набран из сегментов по 500 мм.

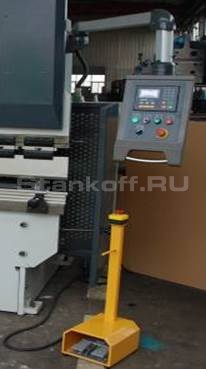

Эргономичная панель управления и выносная педаль
С кнопкой аварийной остановки
Прессы оснащены инвертором
Это позволяет позиционировать задний упор с точностью 0,1 мм без ручной подстройки.
Защитное ограждение тыльной зоны пресса
Матрица
4-х сторонняя многоручьевая на всю рабочую длину.Дополнительная комплектация

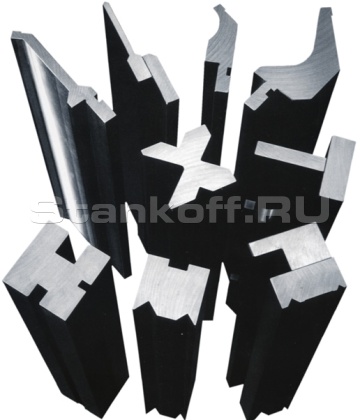

Гибочный инструмент

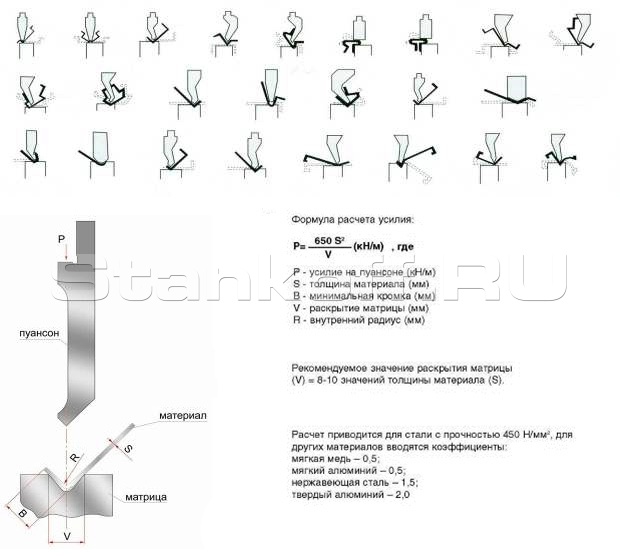

Под различные задачи.Таблица определения усилий листогибочного пресса
| Усилие, кН | 300 |
| Длина рабочего стола, мм | 1600 |
| Расстояние между колоннами, мм | 1190 |
| Зев, мм | 300 |
| Ход пуансона, мм | 100 |
| Мощность двигателя, кВт | 3 |
| Габариты (ДхВхШ), мм | 1670x1270x1800 |
| Вес нетто, кг | 2100 |
