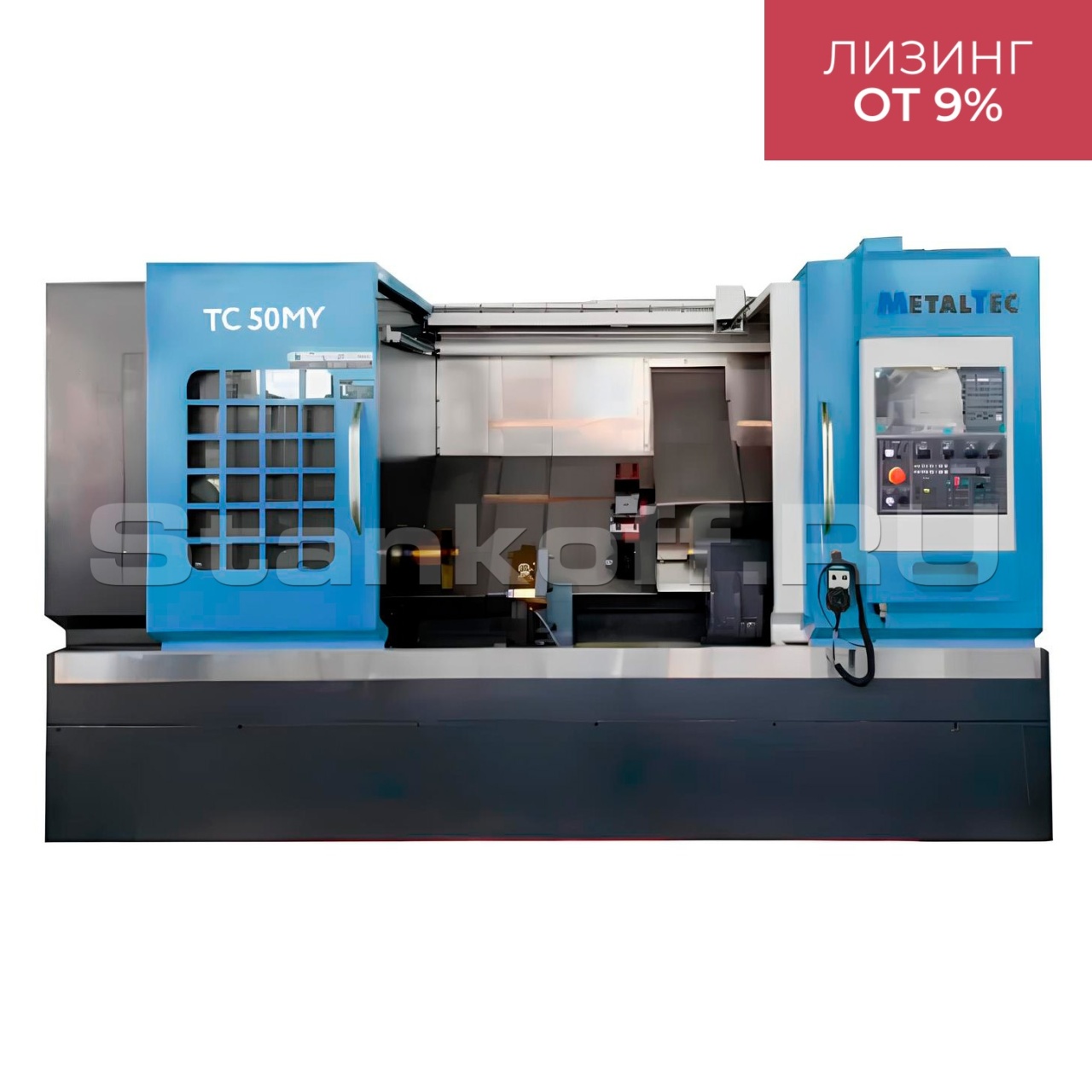

Токарный станок с ЧПУ MetalTec с наклонной станиной ТС 50MY

В наличии

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Токарный станок с ЧПУ с наклонной станиной METALTEC ARTIST 55M Подробное описание и цена >>>

Токарный станок с ЧПУ на наклонной станине KMT с линейным суппортом GT-45 Подробное описание и цена >>>

Токарный станок с ЧПУ на наклонной станине KTL65M/750 Подробное описание и цена >>>

Детальное описание

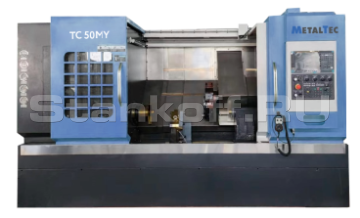

Токарный станок ЧПУ MetalTec ТС 50MY с наклонной станиной и осью Y предназначен для точной и стабильной обработки металлических изделий. Подходит для образовательных целей, опытных и серийных производств. Оснащён компонентами ведущих мировых производителей, обеспечивает высокую точность, надёжность и повторяемость при обработке.

Благодаря наклонной массивной чугунной станине станок обеспечивает высокую жёсткость и точность для серийного производства. Компактные габариты и надёжность делают его оптимальным решением для автоматизации точения металла и пластика.

Особенности

Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
Направляющие качения (Тайвань)
Гидравлическая задняя бабка
Полное кабинетное ограждение
Обрабатываемый пруток 52 мм
Станина имеет индукционную закалку с твердостью > HRC55
Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
Оригинальные компоненты FANUC с увеличенной гарантией на 12 месяцев

Преимущества

Современный внешний вид станка, высокое качество лакокрасочного покрытия
Эргономичный дизайн и удобное расположение основных модулей станка
Станок компактный, занимает мало пространства на производстве
Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
Чугунная станина сводит на нет рабочие вибрации
Мощный двигатель FANUC для стабильной и высокопроизводительной работы
Система установки и смены инструмента для решения технических задач любой сложности
Подача смазочно-охлаждающей жидкости в зону резки
Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
Кабинетная защита
Шкаф с электрокомпонентами, степень защиты IP54

Конструктивные особенности

Кабинетная защита

Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования.
Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы – возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло.
Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.

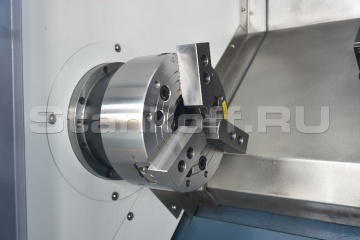

Гидравлический патрон

Гидравлический патрон 200 мм предназначен для быстрого зажима прутков и заготовок различного сечения. Обеспечивает самоцентрирование с погрешностью не более 0.05–0.08 мм благодаря синхронному перемещению упругих кулачков.

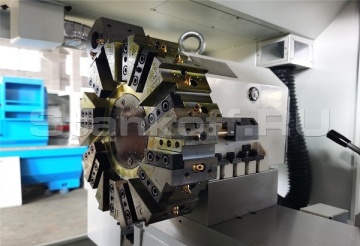

12-позиционная револьверная голова

12-позиционная револьверная голова позволяет устанавливать до 12 инструментов, обеспечивая высокую универсальность по сравнению с 6- и 8-позиционными моделями. Оснащена блоками для наружной обработки с инструментом 25×25 мм.

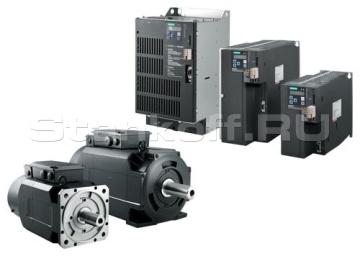

Приводная система FANUC

Приводная система FANUC с серводвигателями Siemens на осях X и Z обеспечивает быстрое ускорение, широкий диапазон частот и высокую мощность, что повышает производительность станка. Технические инновации FANUC устанавливают новые стандарты в классе станочных приводов.

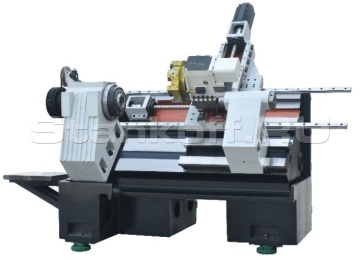

Наклонная монолитная чугунная станина

Обеспечивает жесткость, стабильность и отсутствие вибраций при обработке. Термообработка снимает напряжения, а ребра жесткости усиливают конструкцию, обеспечивая высокую прочность. В стандартной комплектации — виброопоры.

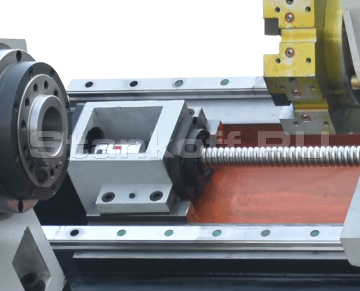

Направляющие качения и шарико-винтовые передачи HIWIN (Тайвань)

Не требуют специального обслуживания при нормальной эксплуатации, благодаря автоматической смазке обеспечивают долгий срок службы, точность и плавность хода. ШВП обеспечивает движение рабочего модуля — суппорта с револьверной головой.

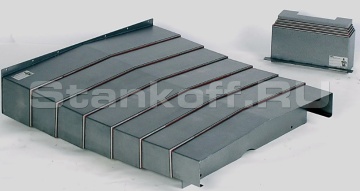

Телескопические защиты

Телескопические защиты из стальных кожухов по осям X и Z надежно защищают направляющие и шарико-винтовые передачи от стружки и СОЖ, предотвращая механическое воздействие и продлевая срок службы с сохранением точности и позиционирования.

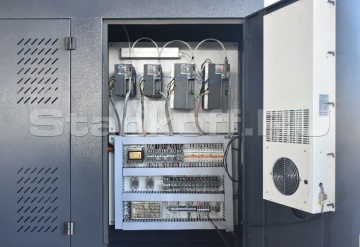

Электрический шкаф

Электрический шкаф надежно хранит компоненты, обеспечивающие связь с серводвигателями и ЧПУ. Кондиционер предотвращает перегрев драйверов и плат. Драйверы Siemens (Германия) управляют осями X и Z, контакторы — Schneider (Франция).

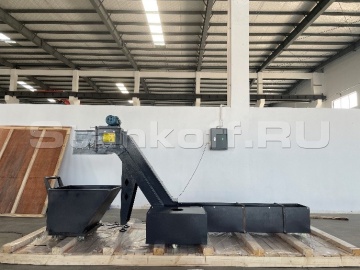

Ленточный транспортер

Эффективно удаляет стружку из станка и направляет её в комплектную тележку с минимальным выводом СОЖ, обеспечивая высокопроизводительную работу оборудования.

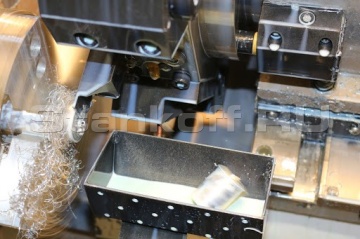

Деталеуловитель

Удерживает обработанные детали, предотвращая их падение или повреждение после обработки.

Измерение и привязка инструмента Renishaw

Измерение и привязка инструмента Renishaw включает неподвижную базу и подвижную руку, которая может перемещаться вручную оператором или автоматически через ЧПУ. Это позволяет контролировать износ и поломку инструмента в ходе обработки, обеспечивая точность и надежность производства.

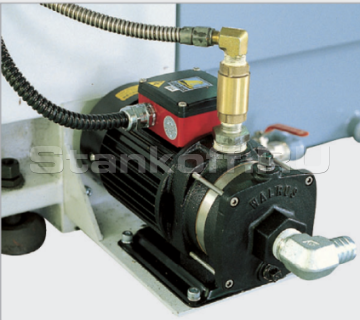

Подача СОЖ

Обеспечивает эффективное удаление стружки и охлаждение зоны резания через подачу СОЖ через револьверную голову, что продлевает срок службы инструмента и сокращает затраты на замену и простой.

Комплектация

Главный двигатель FANUC мощностью 15/18,5 кВт
Система ЧПУ FANUC 0iTF (1 pack) + MGi (i-type) + screw interpolation function
Серводвигатели FANUC по осям Х/Z
3-кулачковый гидравлический патрон 200 мм
Автоматизированная задняя бабка с гидравлической пинолью (перемещается револьверной головой)
12-ти позиционная револьверная голова, BMT55
Система измерения и привязки инструмента
Система подачи охлаждающей жидкости (СОЖ) 10 Бар
Деталеуловитель (максимальный размер детали: Ø60×110 мм)
Стружечный конвейер с корзиной (выгрузка справа)
Маслоотделитель охлаждающей жидкости
Подготовка под автоматический пруткоподатчик
Автоматическая система смазки направляющих
Гидравлический пистолет
Пневматический пистолет
Пульт на гибком проводе
Сигнальная лампа
Вспомогательный источник света
Кабинетная защита
Комплект ЗИП

Габариты и возможности
Тип станины	Наклонная
Расстояние между центрами, мм	750
Максимальный диаметр над станиной, мм	500
Максимальный диаметр над суппортом, мм	300
Максимальная длина обработки, мм	600
Шпиндель
Максимальные обороты, об/мин	50–3500
Торец шпинделя	A2-6
Отверстие шпинделя, мм	66
Диаметр патрона, мм	200
Обрабатываемый пруток, мм	52
Перемещение суппорта
Ход по оси X, мм	250
Ход по оси Z, мм	620
Ход по оси Y, мм	±50
Инструментальный резцедержатель
Тип	12-ти позиционная приводная револьверная голова BMT55 (ER32)
Торцевой блок, шт	2
Размер торцевого блока, мм	25x25
Радиальный блок, шт	2
Размер радиального блока, мм	25x25
Расточные блоки, шт	2
Диаметр расточных блоков, мм	32
Приводной осевой (BMT55 0°) инструмент, шт	2
Приводной радиальный (BMT55 90°) инструмент, шт	2
Задняя бабка
Тип	Гидравлическая
Максимальное перемещение, мм	120
Конус	MT5
Двигатель
Главный двигатель, кВт	15/18,5
Приводной двигатель по оси X, кВт	3
Приводной двигатель по оси Z, кВт	3
Приводной двигатель по оси Y, кВт	1,8
Насос СОЖ, Бар	10
Габаритные размеры
Габариты в упаковке (Д×Ш×В), мм	3400x2200x2400
Вес станка (нетто/брутто), кг	4500
