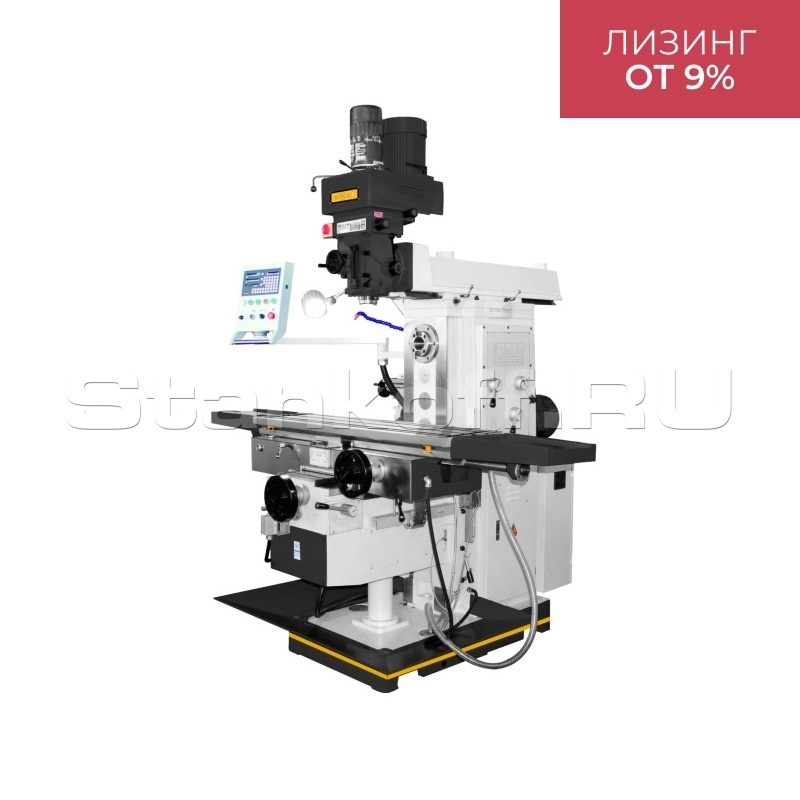

Широкоуниверсальный станок MUF85 Servo

Контакты

Альберт

+7 (995) 888-07-13

Реклама Рекомендуем предложения

Широкоуниверсальный станок MUF85 Servo Подробное описание и цена >>>

Широкоуниверсальный станок MUF90 Servo Подробное описание и цена >>>

Широкоуниверсальный фрезерный станок MUF200 Servo Подробное описание и цена >>>

Детальное описание

Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.

Особенности

Вертикальный и горизонтальный шпиндель;
Усиленные упорные подшипники шпинделя;
Автоматическая подача по осям Х/Y/Z;
Вращение на шпиндель, передается посредством клиноременной передачи;
Автоподача пиноли шпинделя;
Серводвигатель перемещений по осям X/Y/Z;
Пневмозажим инструмента;
Пульт управления нового образца;
Встроенное устройство подвода СОЖ;
Лампа местного освещения;
Изготовлен по стандарту СЕ;
Электрокомпоненты Schneider Electric.

Стандартная комплектация

Зажимная тяга, 2 шт.;
Тиски 160 мм;
Цанговый патрон с набором цанг ER32/ISO40;
Оправка для горизонтального фрезерования;
LED лампа местного освещения;
Система подачи СОЖ;
Инструмент для обслуживания;
УЦИ по трем осям.

Размер стола, мм	1325x360
Перемещение стола по оси X, мм	1100
Перемещение стола по оси Y, мм	320
Перемещение стола по оси Z, мм	450
Диапазон рабочих подач по осям X/Y/Z, мм/мин	30–750 / 20–500 / 15–375
Ускоренные подачи по осям X/Y/Z, мм/мин	1200 / 800 / 600
Т-пазы, мм	3–18–80
Конус шпинделя	ISO50 7:24 (гор.) / ISO40 7:24 (верт.)
Ход пиноли шпинделя, мм	127
Автоподача пиноли шпинделя, мм/об	0,04 / 0,08 / 0,15
Расстояние шпиндель–стол, мм	180–630
Поворот стола в горизонтальной плоскости, °	±45
Расстояние от оси гор. шпинделя до поверхности стола, мм	0–450
Расстояние от оси гор. шпинделя до нижней поверхности консоли, мм	245
Перемещение консоли в горизонтальной плоскости, мм	550
Скорость вращения шпинделя (гор./верт.), об/мин	60–1800 (12 ступ.) / 65–4660 (16 ступ.)
Мощность главного двигателя, кВт	5 (гор.) / 5,5 (верт.)
Крутящий момент сервооси X/Y/Z, Н·м	15
Объём бака СОЖ, л	55
Объём масла в гор. коробке передач, л	14
Габариты упаковки (ДxШxВ,) мм	2520x2200x2500
Масса нетто/брутто, кг	2780 / 2980
