Детальное описание

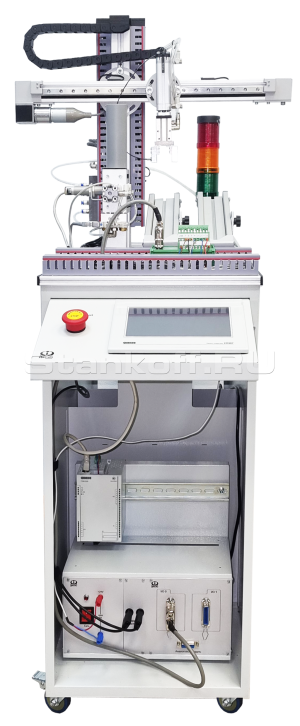

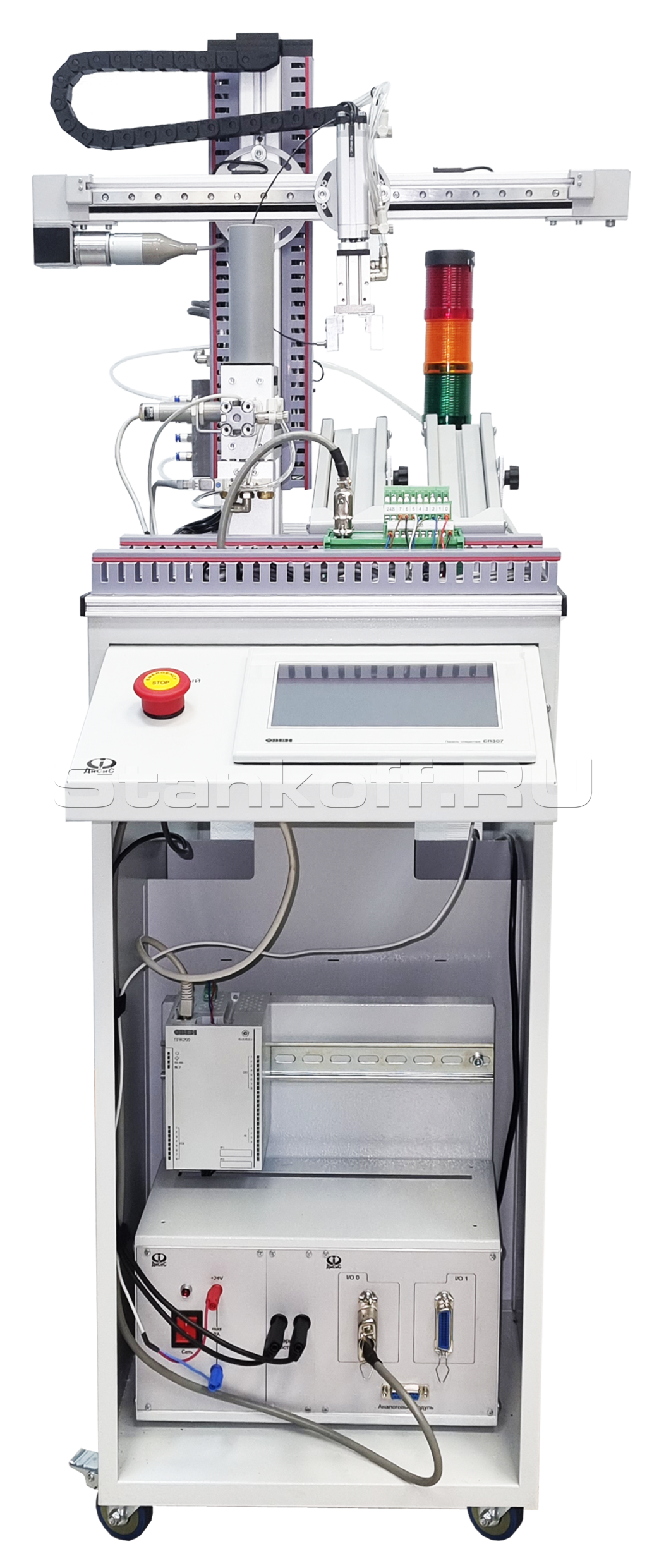

Мехатронная станция с подъемно-транспортным модулем MPS-01 представляет собой модель участка для автоматического переноса и сортировки деталей. Двухосевой манипулятор извлекает детали из гравитационного магазина, определяет их цвет и размещает в один из двух накопителей. Устройство сертифицировано по ТР ТС 004/2011 и 020/2011 на безопасность и электромагнитную совместимость.

Область применения

Как объект программирования промышленного контроллера, соответственно циклограмме сортировки деталей по цвету материала; с
Создание проектов для панели оператора: отображение значений параметров и оперативного управления станцией;
Для настройки и калибровки датчиков распознавания положения детали и положения штока пневматических исполнительных механизмов;
Для монтажа электро- и пневмооборудования, сигнальных элементов, электрических и пневматических кабелей;
Для подготовки к региональным и отборочным соревнованиям по компетенции «Мехатроника»;
Для подготовки к Демоэкзамену .

Комплектация

Профилированная монтажная плита — 1 шт;
Подъёмно-транспортный модуль — 1шт;
Мобильное основание — 1 шт;
Магазинный модуль — 1 шт;
Пульт симуляции цифровой -1 шт;
Модуль сигнальной колонки (светофор) — 1 шт;
Средство для моделирования пневматических, гидравлических и электрических систем - 1 шт.(опция);
Панель с контроллером — 1 шт;
Программируемый логический контроллер — 1 шт;
Дискретный кабель, параллельный — 1 шт;
Кабель питания — 1 шт;
Панель оператора — 1 шт;
Кабель для программирования ПЛК — 1 шт;
Набор заготовок — 1 шт;
Принадлежности для подключения компрессора- 1 шт;
Компрессор лабораторный — 1 шт;
Набор держателей для кабеля — 2 шт.

Функция захвата заготовки параллельным захватом	Есть
Функция перемещения заготовки в захвате по двум координатам	Есть
Функция опускания заготовки в различные накопительные модули в зависимости от значений параметров заготовок	Есть
Количество дискретных входов, шт	8
Количество дискретных выходов, шт	7
Максимальный диаметр обрабатываемой заготовки типа «корпуса цилиндра», мм	35
Рабочее давление, бар	6
Напряжение питания, В	24
