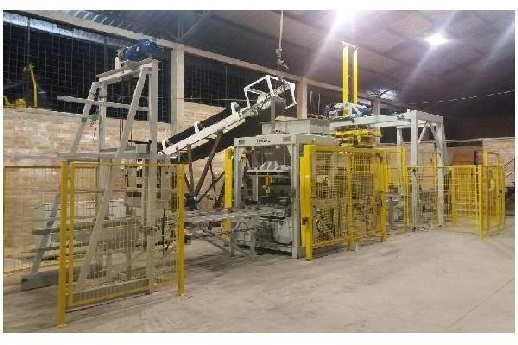

Автоматическая вибропрессовальная линия Poyatos Prima L с БСУ (Испания). Не была в работе, новая Б/У - Продам в Алматы

Б/У Автоматическую вибропрессовальную линию PoyatosPrimaL с БСУ (Испания). Не была в работе, новая.

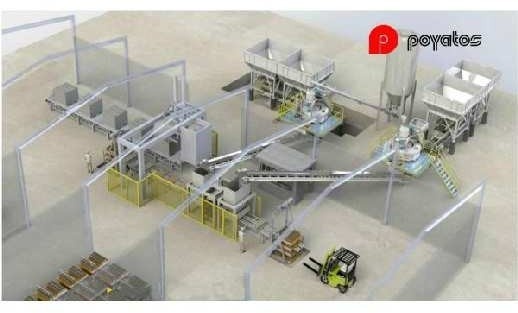

Предложение состоит из следующих компонентов:

________________________________________________________________________________________________________________________

Технические параметры оборудования:

Вибропресс модель Prima:

Конвейеры и подъемники:

Податчик и конвейер поддонов от пресса к подъемнику и от опускателя.

Щетка для чистки поддонов.

Подъемник 4 уровня по 2 поддона.

Опускатель 4 уровня по 2 поддона.

Щетка для снятия фаски со свежеотформованных изделий.

Ручной пакетировщик.

Опорная конструкция пакетировщика 3*3*3 м, 4 колонны.

Пульт компьютерного управления линией.

Электрокомплект оборудования.

Комплект безопасности для вибропресса по стандарту ЕС.

Площадь для работы вибропресса – 700 м² плюс место для БСУ (внутри или снаружи цеха).

Бункер для лицевого (цветного) слоя.

Приемный бункер с датчиком контроля уровня.

Распределительный ящик соединенный с гидравликой вибропресса.

Специальная система автоматического подъема для производства тротуарной плитки высотой 60 мм с цветным слоем.

Блок автоматики для синхронизации работы с вибропрессом.

Стационарный вибропресс Prima:

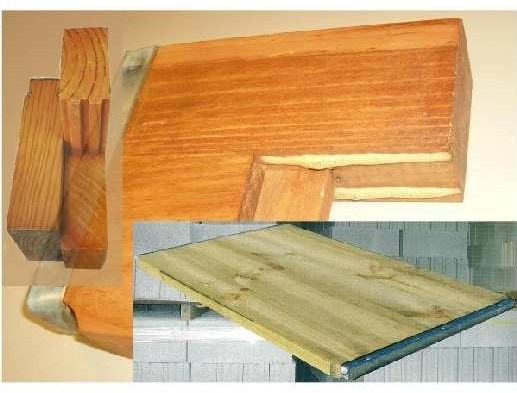

Размер технологических поддонов

Длина 1080 мм

Ширина 560 мм

Высота 40 мм

Блок гидравлики:

Блок установлен на подушках на шасси пресса.

Насос смонтирован отдельно от блока гидравлики.

Водяное охлаждение.

Электроклапаны Vickers

Мощность 12 Квт- 1500 об/мин.

Шасси опорное пресса:

Стальной каркас, сварка, обработка, покрашен.

2 хромированные направляющие штанги (обслуживание не требуется).

4 колонны для крепления и подъема пресс формы в работе.

Вибрационный блок:

Станина, обеспечивающая вибрацию, приводится в движение 2 эксцентриками.

Постоянная смазка маслом (минимальное обслуживание, большой ресурс).

Приводится в движение одним стандартным мотором 7,5 квт.

Двигатель не останавливается и не разгоняется, а только меняет скорость вращения (это позволяет избежать пусковой нагрузки).

При низкой скорости вибрация отсутствует, таким образом двигатель всегда работает в экономичном режиме.

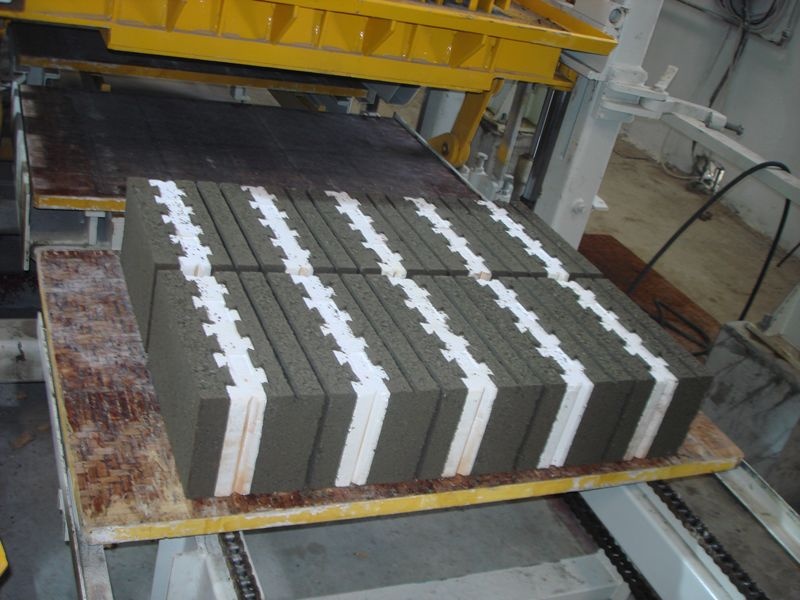

Во время прессования технологический поддон опирается на стальную пластину, которая при необходимости легко заменяется.

Электронный преобразователь переменного тока.

Пресс форма заполняется на низкой частоте, а вибрация осуществляется на высокой частоте с возможностью регулировки параметров.

Автоматический дозирующий блок с гидроприводом.

Заменяемая стальная плита, по которой движется распределительный ящик.

Распределительный привод обеспечивает высокую скорость перемещения.

Загрузка постоянно контролируются подвижным зондом.

Мощность вибратора 48 кН.

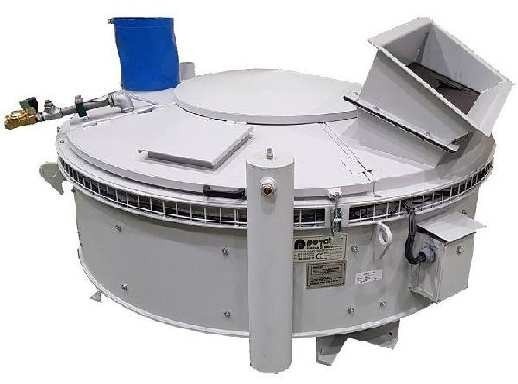

БСУ MF500 Turbo, для основного слоя.

Заменяемые лопатки снабжены амортизаторами

Разгружается через поворотный люк в основании

Основание и боковые поверхности имеют антиобразивную обработку

Загрузка 500 литров/замес

Готовый бетон 330 литров/замес

Двигатель 18,7 Квт

Площадка обслуживания БСУ (делается покупателем самостоятельно по чертежам Поятос из бетона или металла)

Шнек подачи цемента TS140 (цементный силос покупатель приобретает на месте)

Весы для цемента BTD 250

Автоматический дозатор воды

Наклонный ленточный конвейер для подачи бетона СЕ500/ L9,1

Блок управления БСУ и электрощит

Система безопасности БСУ

Система дозирования инертных (песок, щебень):

Система дозирования TD 2-2:

2 приемных бункера устанавливаются под основными бункерами, сделанными Покупателем по чертежу Поятос.

Размер загрузочного окна 2200*2200 мм

Размер выгрузного окна 750*550 мм

Усиленная конструкция

Встроенный вибратор для бункера

2 питателя дозатора AD500

Дозатор инертных материалов AD 500

Осуществляет дозировку и выгрузку

Лента плоская, ширина 500 мм

Мощность двигателя 0,75 Квт.

Транспортерная лента для песка и щебня в миксер СЕ500/ L10

Лента плоская, 500 мм шириной

Длина 10 790 мм

Мощность электродвигателя 3 квт

Усиленный приводной барабан, диаметром 320 мм, с плавающим редуктором укреплен на 2 подшипниках.

Двойная металлическая сетка для отсева негабаритного щебня.

Система дозировки по времени (выгрузка на ленточный конвейер)

Бункера для БСУ делаются покупателем на месте по чертежам Поятос.

Параметры:

Емкость в соответствии с чертежами

Размер загрузочного окна в соответствии с чертежами

Размер выгрузного окна 750*550 мм

Общая высота в соответствии с чертежами

Толщина стального листа в соответствии с чертежами – 3,4,6,8 мм в зависимости от зоны.

Цементный шнек TS140

Длина 5 метров.

Диаметр 140 мм.

Электродвигатель 2,25 Квт.

Максимальный наклон 30⁰

Весы для цемента BTD 250

Тип – весы с бункером.

Разгрузка через клапан с пневматическим поршнем.

Вибратор электрический.

Максимальная загрузка 250 кг.

Оснащен программируемым блоком с индикатором показаний.

Система автоматической подачи воды.

Наклонный ленточный конвейер для подачи бетона в Вибропресс, СЕ500/L9,1

Лента ширина 500 мм, плоская.

Длина 9 190 мм.

Электродвигатель 3 Квт.

Усиленный приводной барабан, диаметр 320 мм, с плавающим редуктором укреплен на 2 подшипниках.

Металлическая сетка для отсеивания негабаритного щебня.

Пульт компьютерного управления БСУ и электрощит.

Встроенный программатор

Работает в автоматическом или ручном режиме.

Все элементы смонтированы в герметичном корпусе.

Все электродвигатели имеют систему защиты от короткого замыкания, перегрузки и потери фазы.

Система безопасности в соответствии с стандартом ЕС – система ограждения всей линии, которая механически и электронным способом препятствует доступу в рабочую зону при работе оборудования.

БСУ МР200 Планетарный, для цветного слоя.

Система дозировки по времени, выгрузка на ленточный конвейер

Бетонные бункеры заказываются на месте покупателем по чертежам Поятос.

Параметры:

Емкость в соответствии с чертежами

Размер загрузочного окна в соответствии с чертежами

Размер выгрузного окна 750*550 мм

Общая высота в соответствии с чертежами

Толщина стального листа в соответствии с чертежами – 3,4,6,8 мм в зависимости от зоны.

Приемные бункера TD 2-2 (песок, щебень)

Устанавливаются под основными бункерами, сделанными по чертежу Поятос.

Размер загрузочного окна 2200*2200 мм

Размер выгрузного окна 750*550 мм

Усиленная конструкция

Встроенный вибратор для бункера

Дозатор инертных материалов AD 500

Осуществляет дозировку и выгрузку

Лента плоская, ширина 500 мм

Мощность двигателя 1 л.с.

Транспортерная лента для песка и щебня в миксер CE 500/ L10

Лента плоская, 500 мм шириной

Длина 10 790 мм

Мощность электродвигателя 3 квт

Усиленный приводной барабан, диаметром 320 мм, с плавающим редуктором укреплен на 2 подшипниках.

Двойная металлическая сетка для отсева негабаритного щебня.

Площадка обслуживания делается покупателем по чертежу Поятос.

Шнек подачи цемента TS140 (цементный силос покупатель приобретает на месте)

Весы для цемента BTD 150

Автоматический дозатор воды

Дозатор жидких хим.добавок с насосом

Дозатор по весу сыпучих красителей

Пульт управления и электрощит

Система безопасности БСУ

В данном смесителе использованы запатентованные решения.

Помимо «планетарного» вращения лопастей, часть лопаток перемещается традиционно (вращение по окружности). Таким образом совмещаются преимущества планетарного и турбинного смесителя, что позволяет получать высококачественную однородную смесь, позволяет также быстрее перемешивать и выгружать бетонную смесь.

Дозатор по весу сыпучих красителей

Емкость основного бункера 333 кг (200 л.)

Взвешивание с помощью тензодатчиков

Предел от 0 до 10 кг.

Выгрузка посредством пневмозатвора.

Подача шнеком через редуктор.

Ворошитель внутри бункера для избежания слипания массы.

Крепление над смесителем, скипом или взвешивающей лентой.

Пульт управления и электрощит.

Встроенный программатор.

Автоматический и ручной режим работы. Все элементы размещены в герметичном блоке.

Все двигатели имеют защиту от короткого замыкания, перегрузки и потери фазы.

Система безопасности в соответствии с Евростандартом.

Система механических препятствий и электронного контроля для блокировки доступа в рабочую зону при работе оборудования.

Площадка обслуживания БСУ – делается покупателем самостоятельно по чертежам из бетона или металла.

Цементный шнек TS140

Длина 5 метров.

Диаметр 140 мм.

Электродвигатель 2,25 Квт.

Максимальный наклон 30⁰

Весы для цемента BTD 250

Тип – весы с бункером.

Разгрузка через клапан с пневматическим поршнем.

Вибратор электрический.

Максимальная загрузка 250 кг.

Оснащен программируемым блоком с индикатором показаний.

Система автоматической подачи воды.

Наклонный ленточный конвейер для подачи бетона в вибропресс, СЕ500/L9,1

Лента ширина 500 мм, плоская.

Длина 9 190 мм.

Электродвигатель 3 Квт.

Усиленный приводной барабан, диаметр 320 мм, с плавающим редуктором укреплен на 2 подшипниках.

Металлическая сетка для отсеивания негабаритного щебня.

Пульт компьютерного управления БСУ и электрощит.

Встроенный программатор

Работает в автоматическом или ручном режиме.

Все элементы смонтированы в герметичном корпусе.

Все электродвигатели имеют систему защиты от короткого замыкания, перегрузки и потери фазы.

Система безопасности в соответствии с стандартом ЕС – система ограждения всей линии, которая механически и электронным способом препятствует доступу в рабочую зону при работе оборудования.

Пресс формы.

Механическая компенсация при поднятии

Поддержка на пневмо подушках

Надежная фиксация при установке

В) Конвейеры и подъемники

Податчик и конвейер поддонов к подъемникам, гидравлическая система с фиксатором безопасности

Щетка для очистки поддонов – цилиндрическая вращающаяся.

Подъемник на 4 уровня по 2 поддона

Автоматическая работа

Редуктор с тормозом

Система блокировки для безопасности

Опускатель на 4 уровня по 2 поддона

Автоматическая работа

Перемещение вверх и вниз с помощью электродвигателя с редуктором и системой торможения

Блокирующая система безопасности

Щетка для снятия фаски с свежеотформованных изделий – цилиндрическая, вращающаяся.

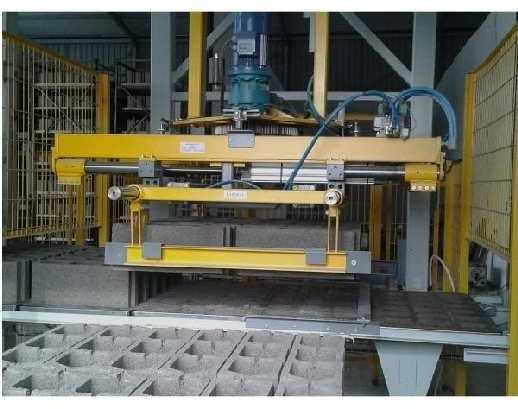

Пакетировщик ручной

Захват одновременно с 2-х технологических поддонов

Управление с пульта

Автоматическая система сближения

Работу выполняет 1 человек без приложения физических усилий

Скорость работы достаточная для синхронной работы с вибропрессом

Шасси пакетировщика на 4 колоннах, 3*3*3 м

Пульт управления.

Возможность автоматической и ручной работы

Все двигатели защищены системой автоматического распределения от короткого замыкания, перегрузки и потери фазы.

Бесконтактные концевые выключатели

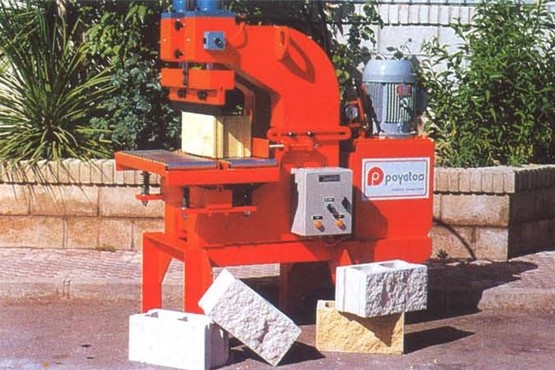

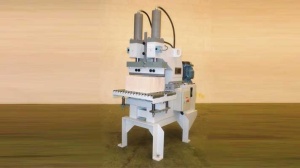

Полуавтоматический колочный пресс Е600 с 2-я ножами (производство колотых блоков)

Параметры:

Полуавтоматический режим работы

Высота раскалываемых блоков 230 - 40 мм.

Ширина раскалываемых блоков до 600 мм.

Двигатель 5 Квт.

Гидравлическое давление: 115 кг/см²

Усилие отреза 17 500 кг.

Производительность 6 блоков в минуту (скорость зависит от навыка работы оператора).
