Вал и зубчатая муфта шпиндельной бабки станков серий 1Н883, 1М883, 1А983, РТ983, СА983 - Продам в Москве

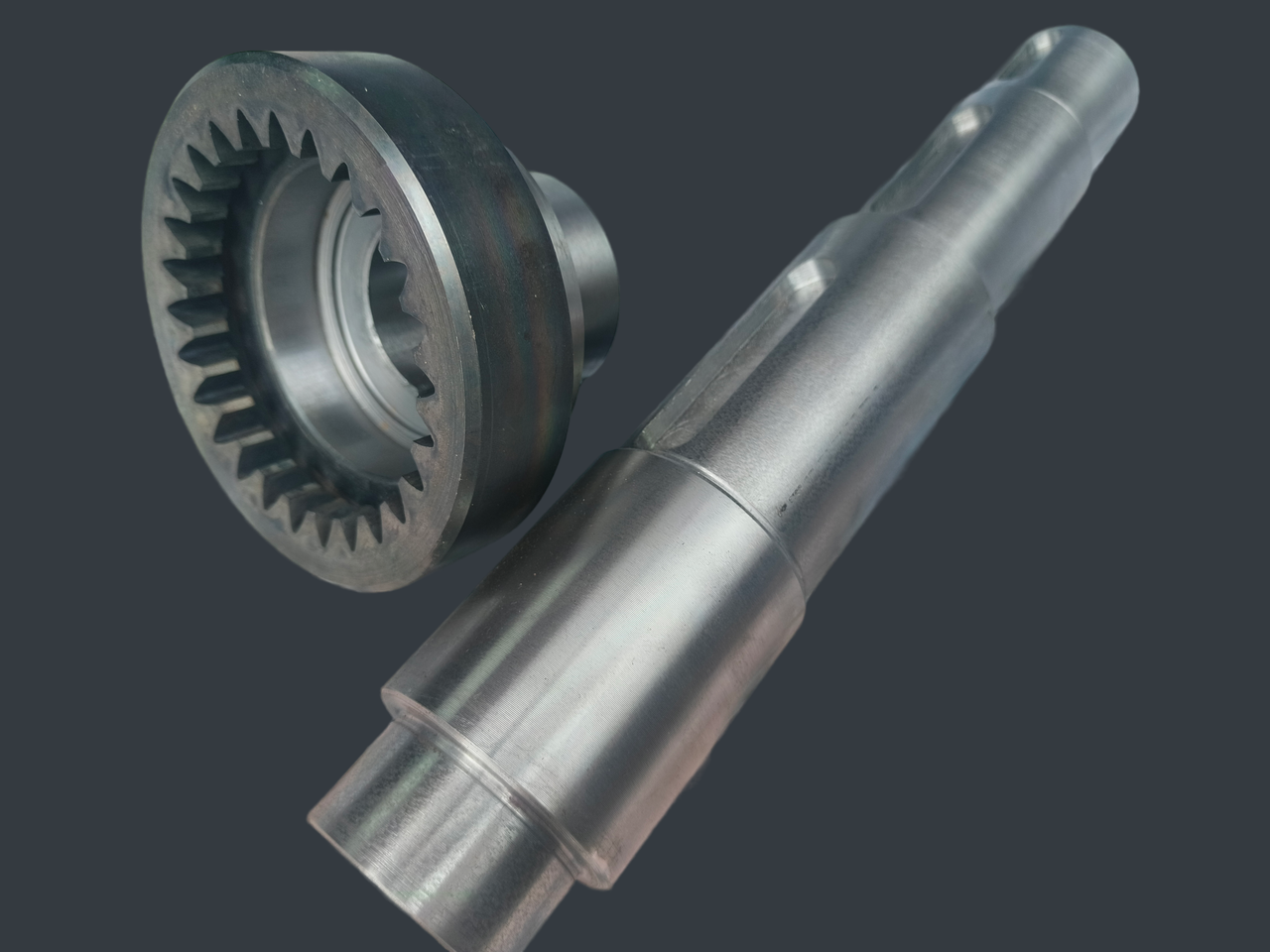

             Вал и зубчатая муфта шпиндельной бабки станков серий 1Н883, 1М883, 1А983, РТ983, СА983

Валы и зубчатые муфты шпиндельных бабок являются важнейшими элементами конструкций токарных станков указанных серий. Эти детали обеспечивают передачу крутящего момента от электродвигателя к исполнительным органам оборудования и отвечают за точность обработки изделий.

▌ Конструкция вала

Вал представляет собой цилиндрический стержень, выполненный из высокопрочной стали с высокой износостойкостью. Он имеет гладкую поверхность с точными размерами по диаметру и длине. Для повышения долговечности вал подвергается термической обработке – закалке или цементации, что обеспечивает твердость поверхности и устойчивость к износу при эксплуатации.

На концах вала предусмотрены посадочные места под подшипники качения, обеспечивающие вращение шпинделя с минимальными потерями энергии. Поверхность вала должна быть тщательно обработана и очищена от дефектов (трещины, царапины), способных привести к снижению ресурса узла.

▌ Зубчатая муфта

Зубчатая муфта предназначена для передачи вращения между валом и шпиндельной головкой станка. Она выполнена в виде полого цилиндра с внутренним зубчатым венцом, образующим соединение с внешним кольцом, закрепленным на корпусе бабки. Муфта позволяет компенсировать незначительные отклонения осей соединяемых деталей и снижает нагрузку на механизм во время работы.

Для обеспечения надежности соединения зубья муфты изготавливаются методом фрезеровки или протягивания, после чего проходят термообработку до требуемой твердости HRC50–62. Материал изготовления муфт - легированная сталь марки 40Х или аналогичная по характеристикам марка стали.

При установке необходимо обеспечить правильную центровку элементов относительно друг друга, избегая перекосов и чрезмерного натяжения. В процессе монтажа важно контролировать величину радиального биения не более 0,01 мм, поскольку отклонение может вызвать дополнительные нагрузки и ускоренный износ сопряженных узлов.

Таким образом, грамотная эксплуатация, своевременное техническое обслуживание и правильный подбор материалов позволяют значительно увеличить срок службы механизмов данных моделей станочного оборудования.
