Детальное описание
| А - вход воды | Dy52 |
| | Py6 |
| В - выход воды | Dy52 |
| | Py6 |
| С - вход воздуха | Dy208 |
| | Py10 |
| D - выход воздуха | Dy208 |
| | Py10 |
| E - Для предохранительного клапана | Dy80 |
| | Py16 |
| F - продувка | Dy20 |
| G - слив | Dy20 |

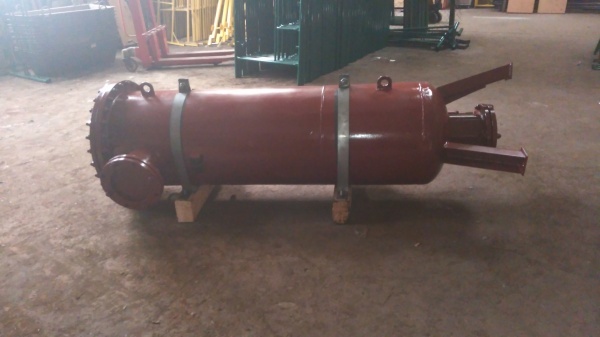

Концевой холодильник МОХ 1 (ХК-50) предназначен для охлаждения нагнетаемого воздуха перед подачей его в пневмосети.
Состоит из двух цилиндрических камер со встроенным трубным элементом из гладких стальных труб. В нижней камере имеется встроенный влагоотделитель.
| Параметры | Пространство | |
| Трубное | Межтрубное | |
| Рабочее давление, Мпа (кГс/см2) | 0,3(3) | 0,8(8) |
| Пробное гидравлическое давление, Мпа (кГс/см2) | 0,45(4,5) | 1,1(11) |
| Наименование рабочей среды | вода | воздух |
| Температура рабочей среды, град. С | 30 | 170 |
| Наименование | Н, мм | | Поверхность теплообмена, м2 | Объем , м3 | Масса, кГ |
| МОХ-1 | 2400 | | 30 | 0,4 | 1100 КГ |
