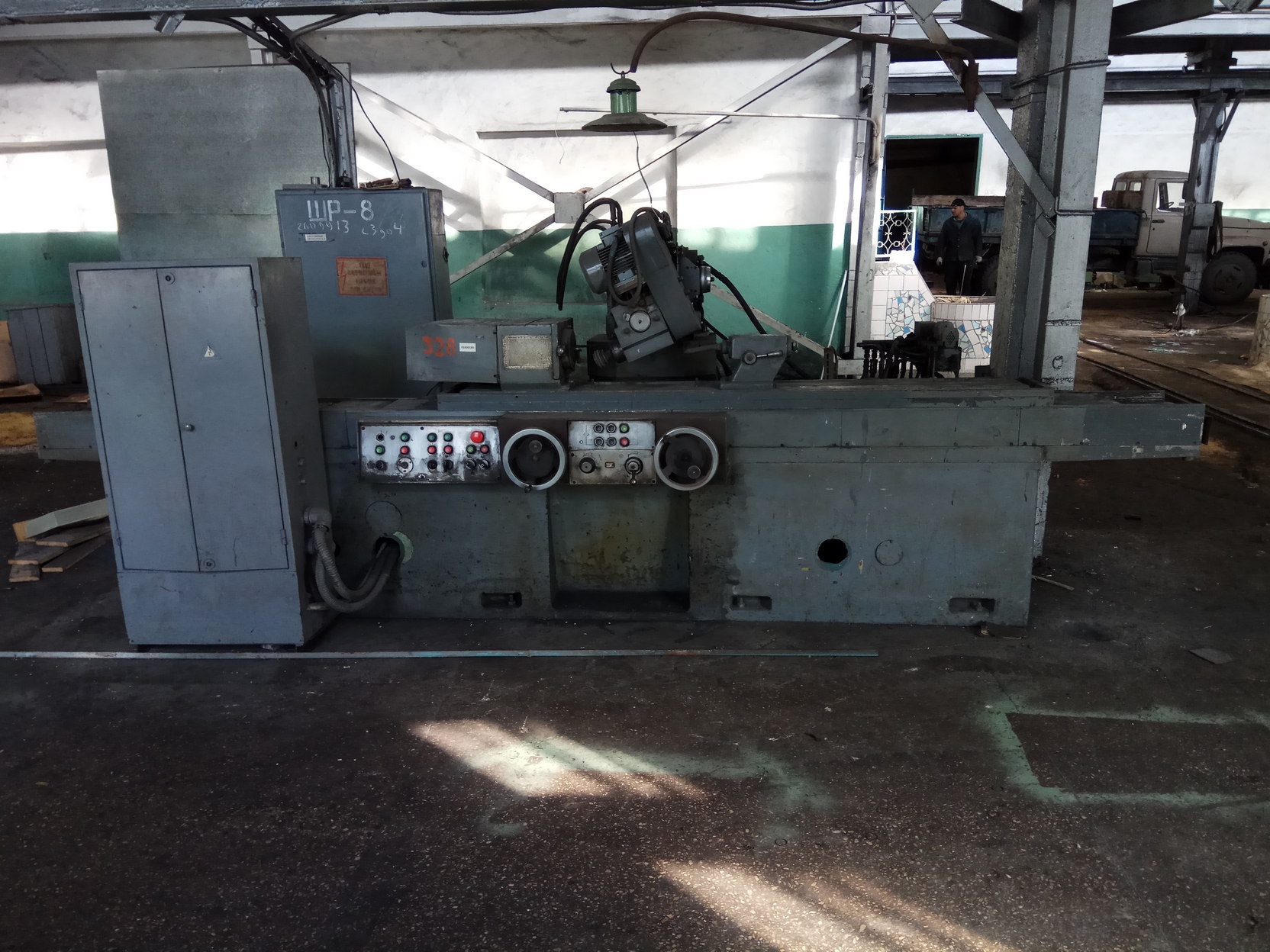

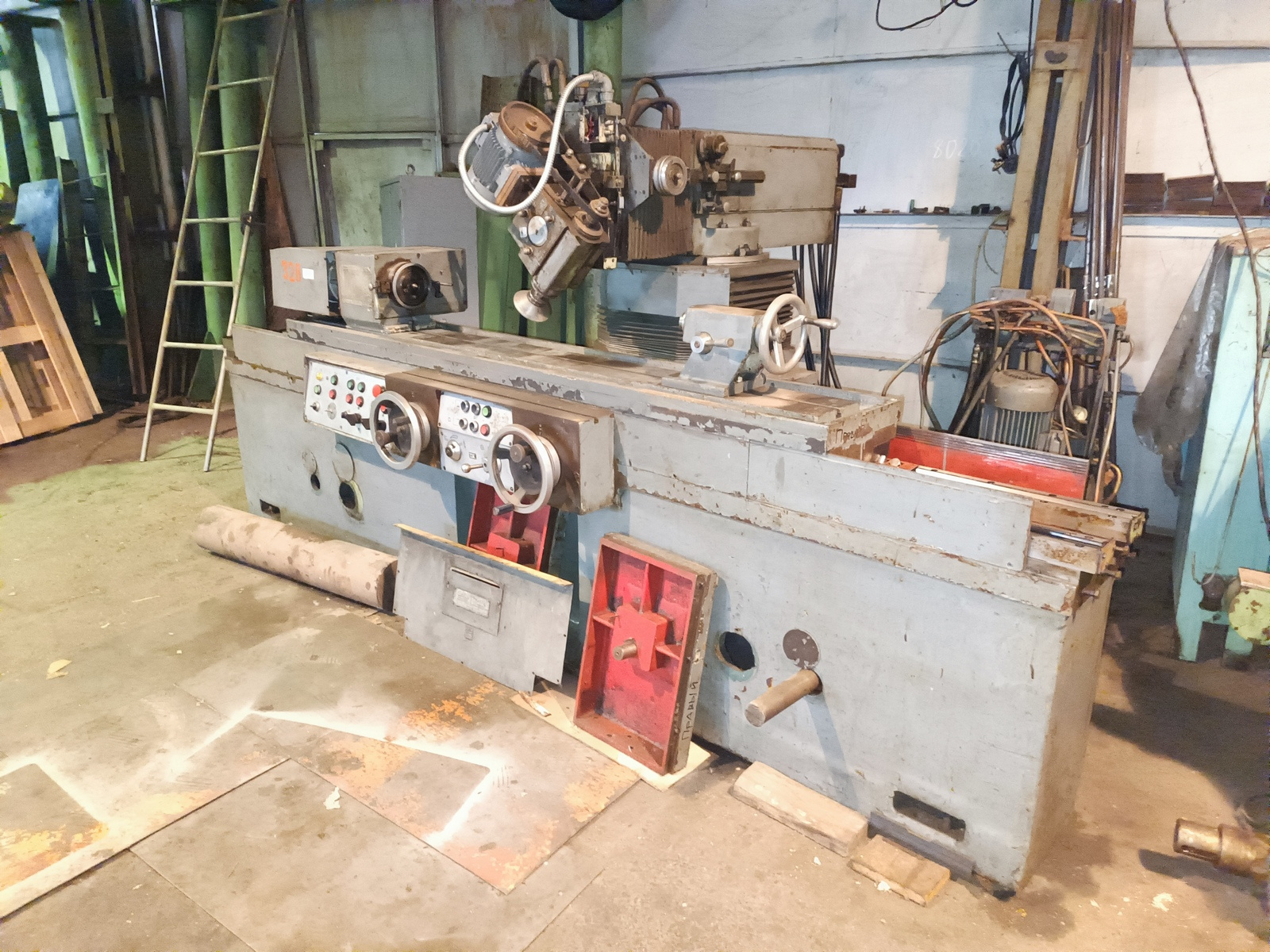

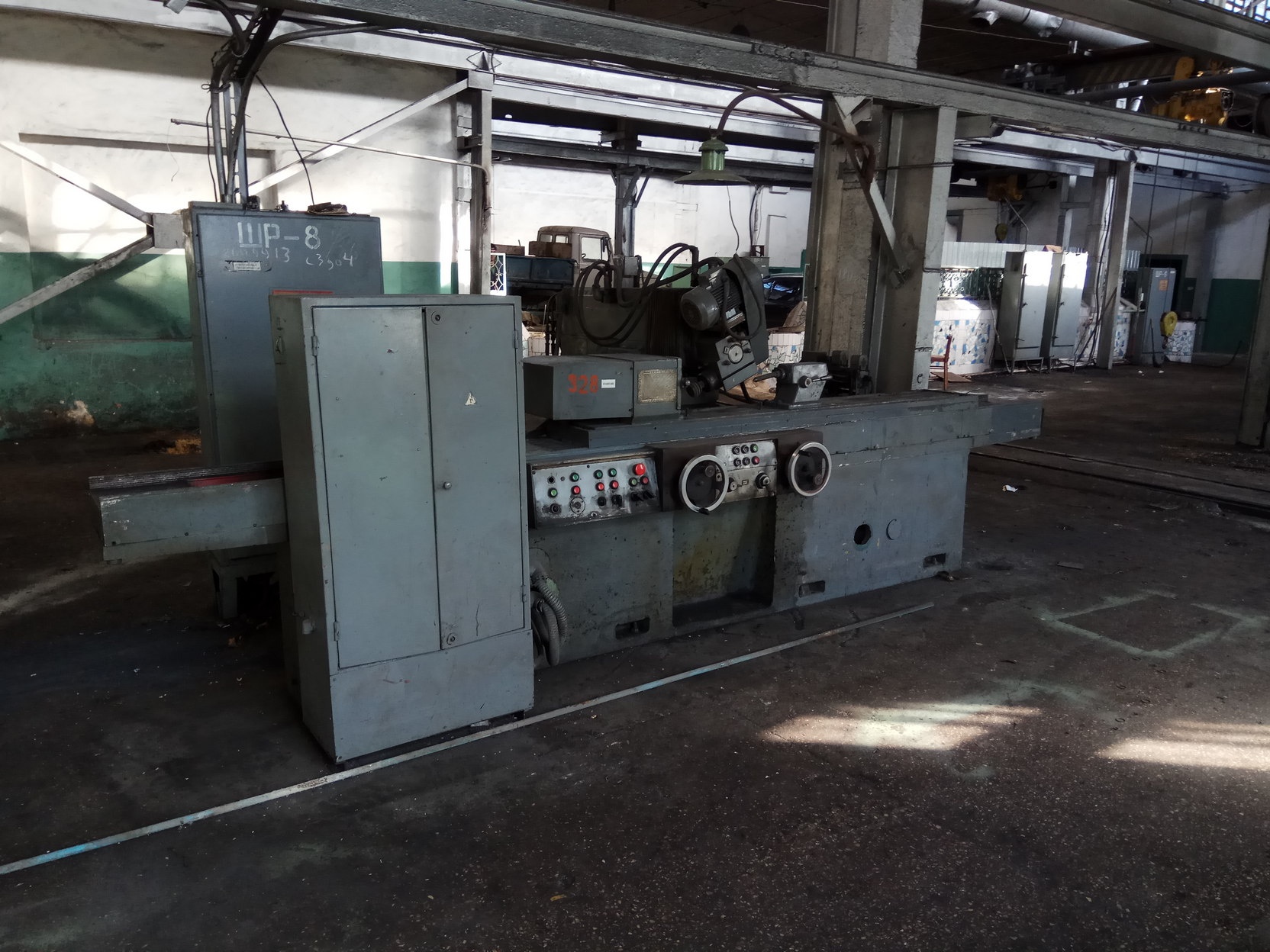

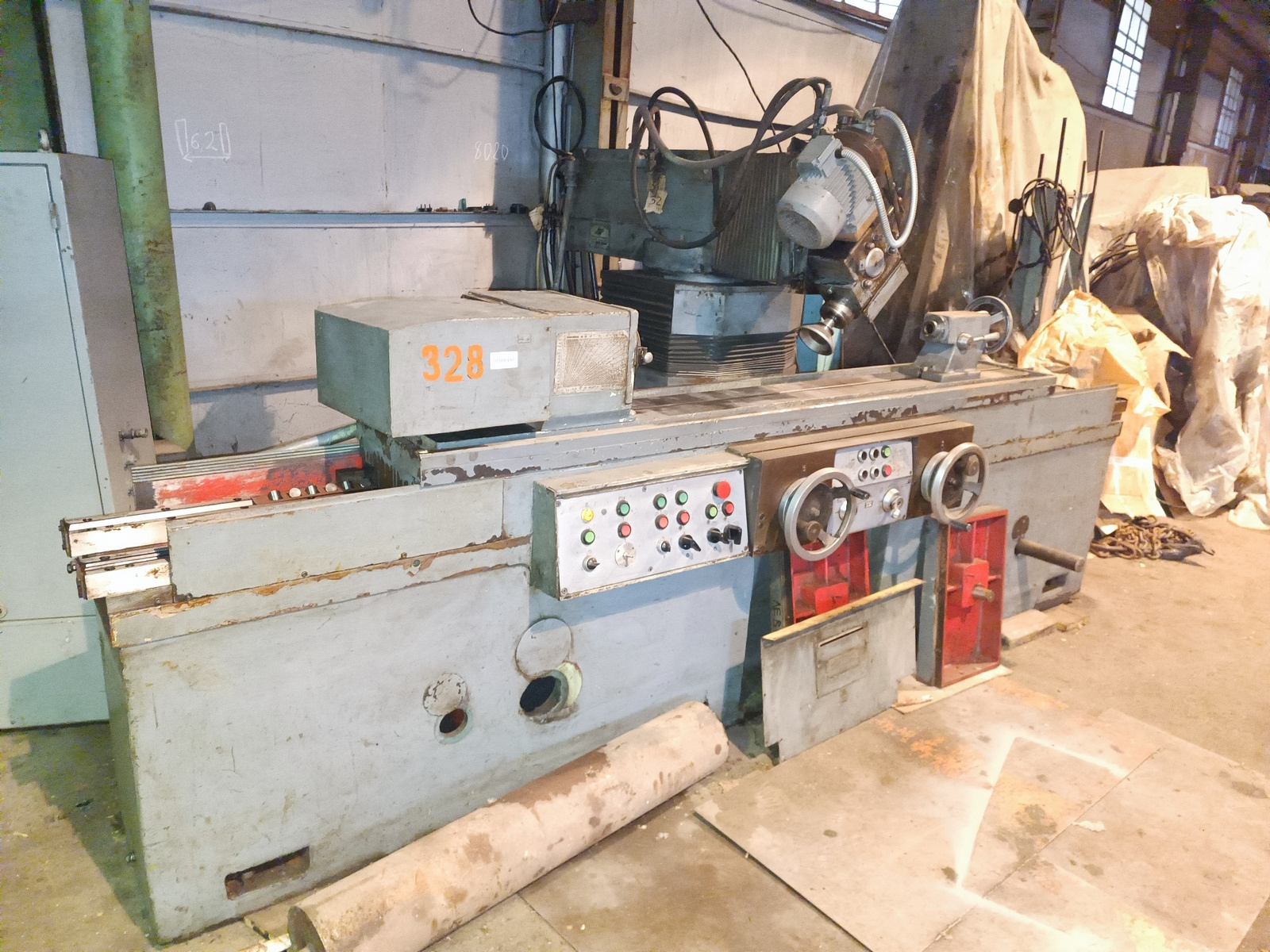

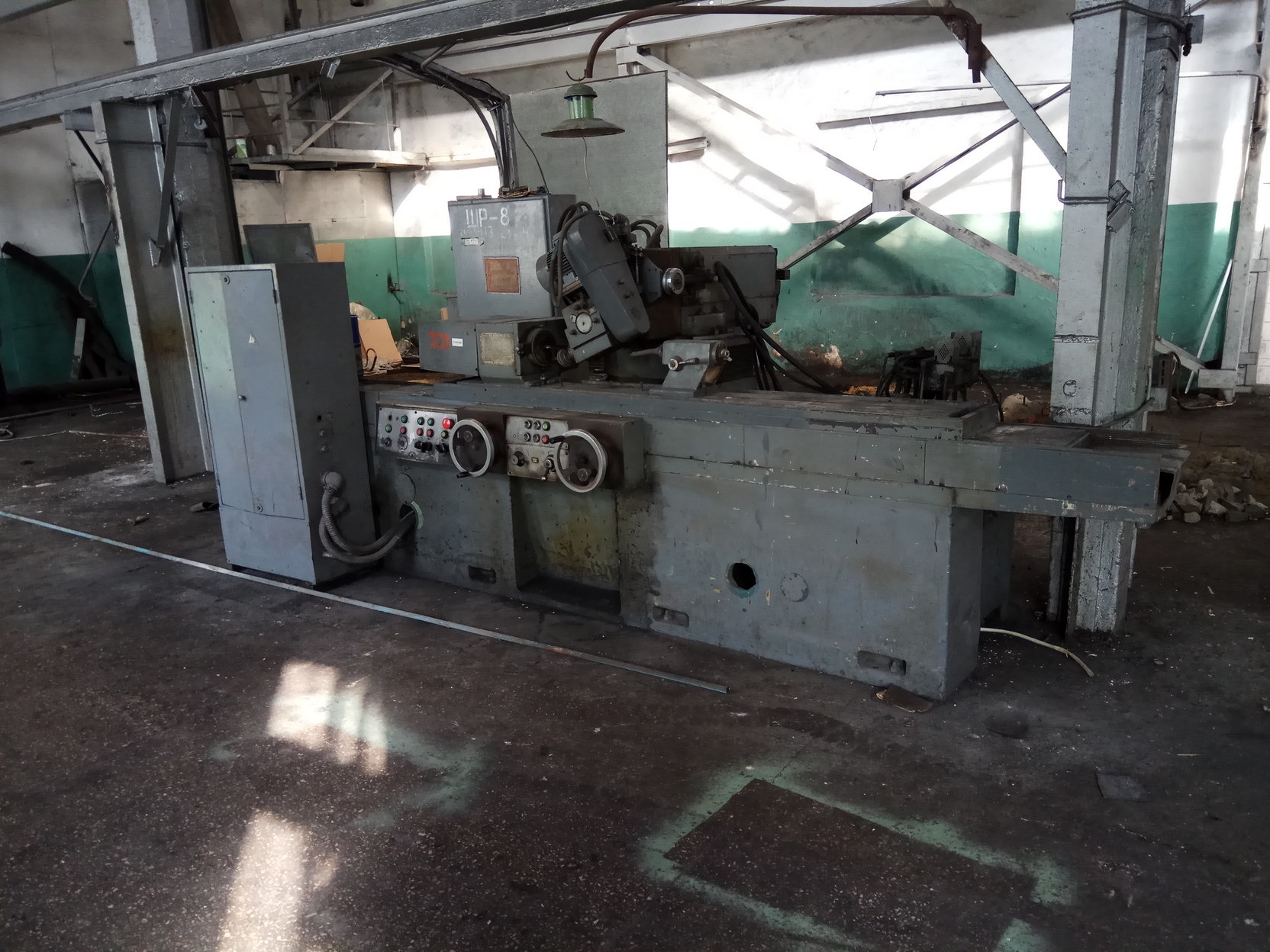

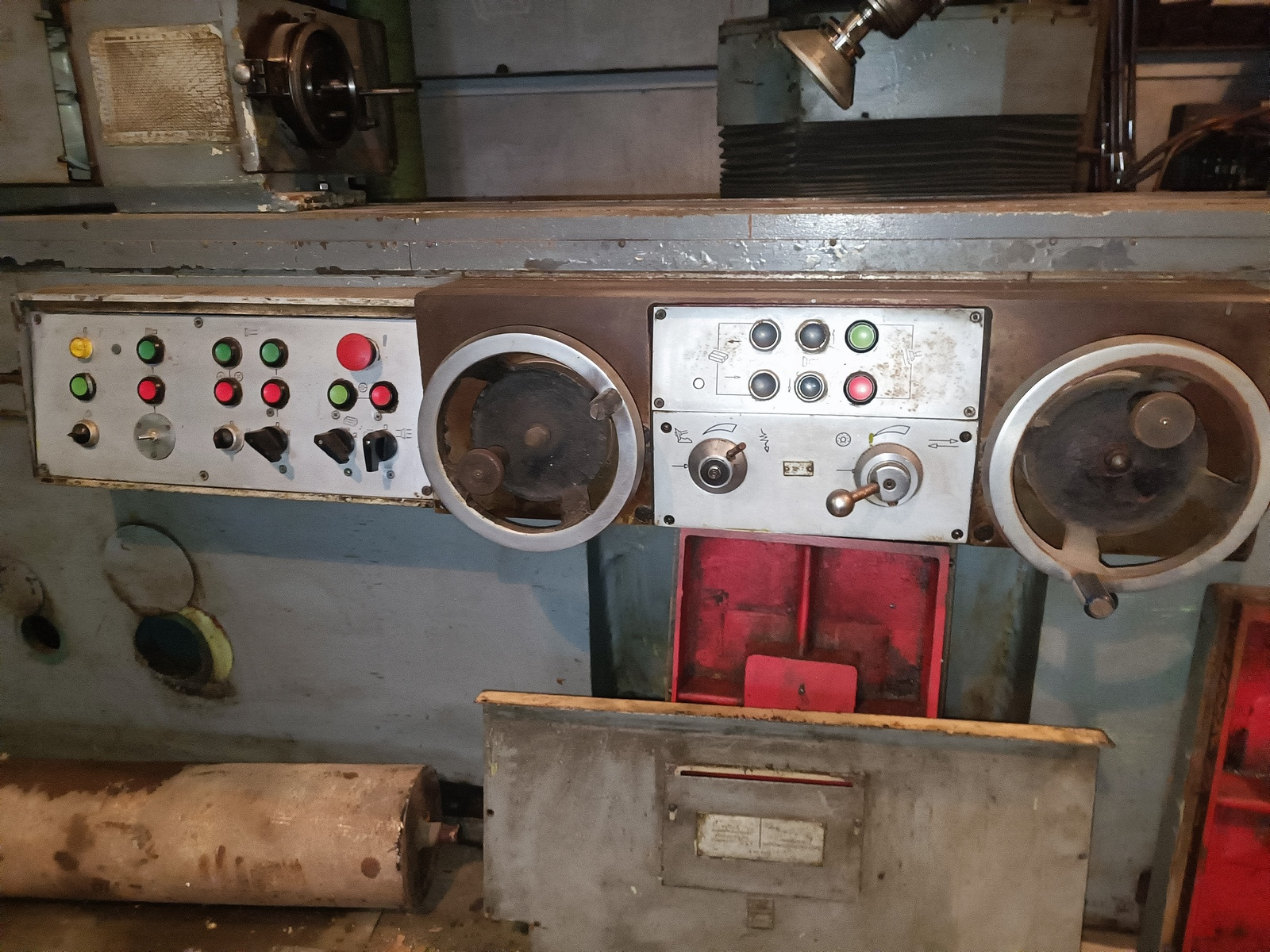

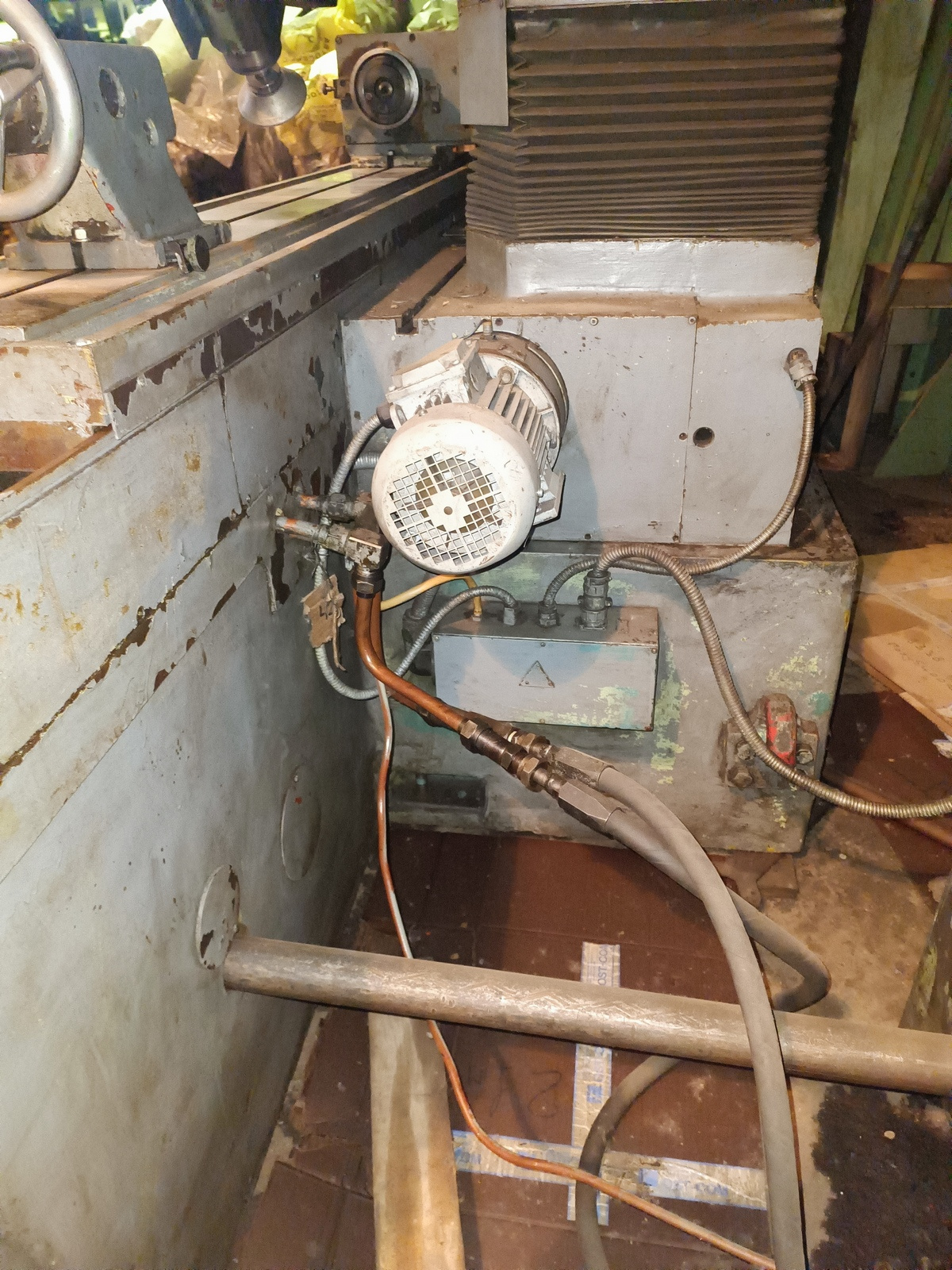

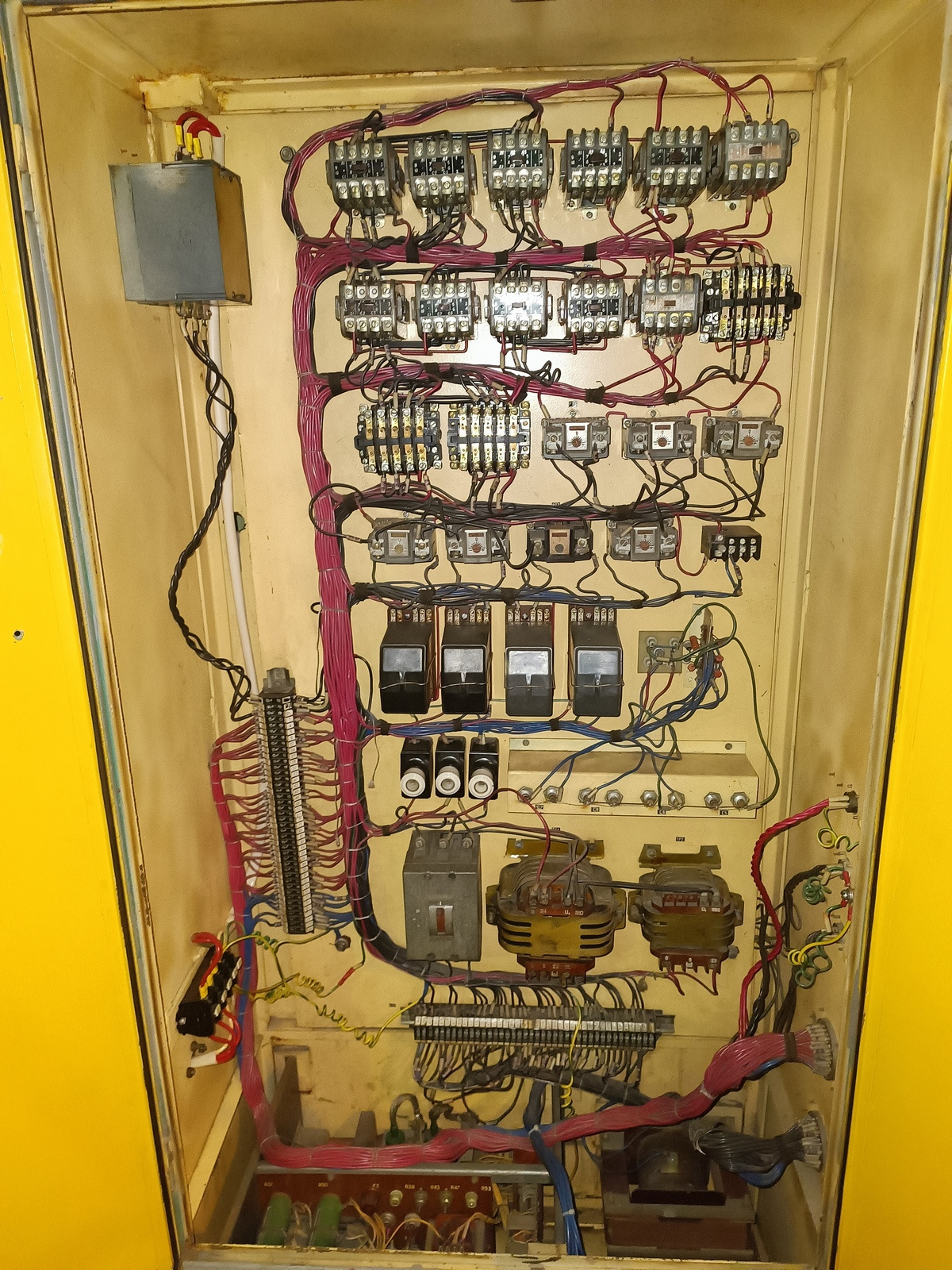

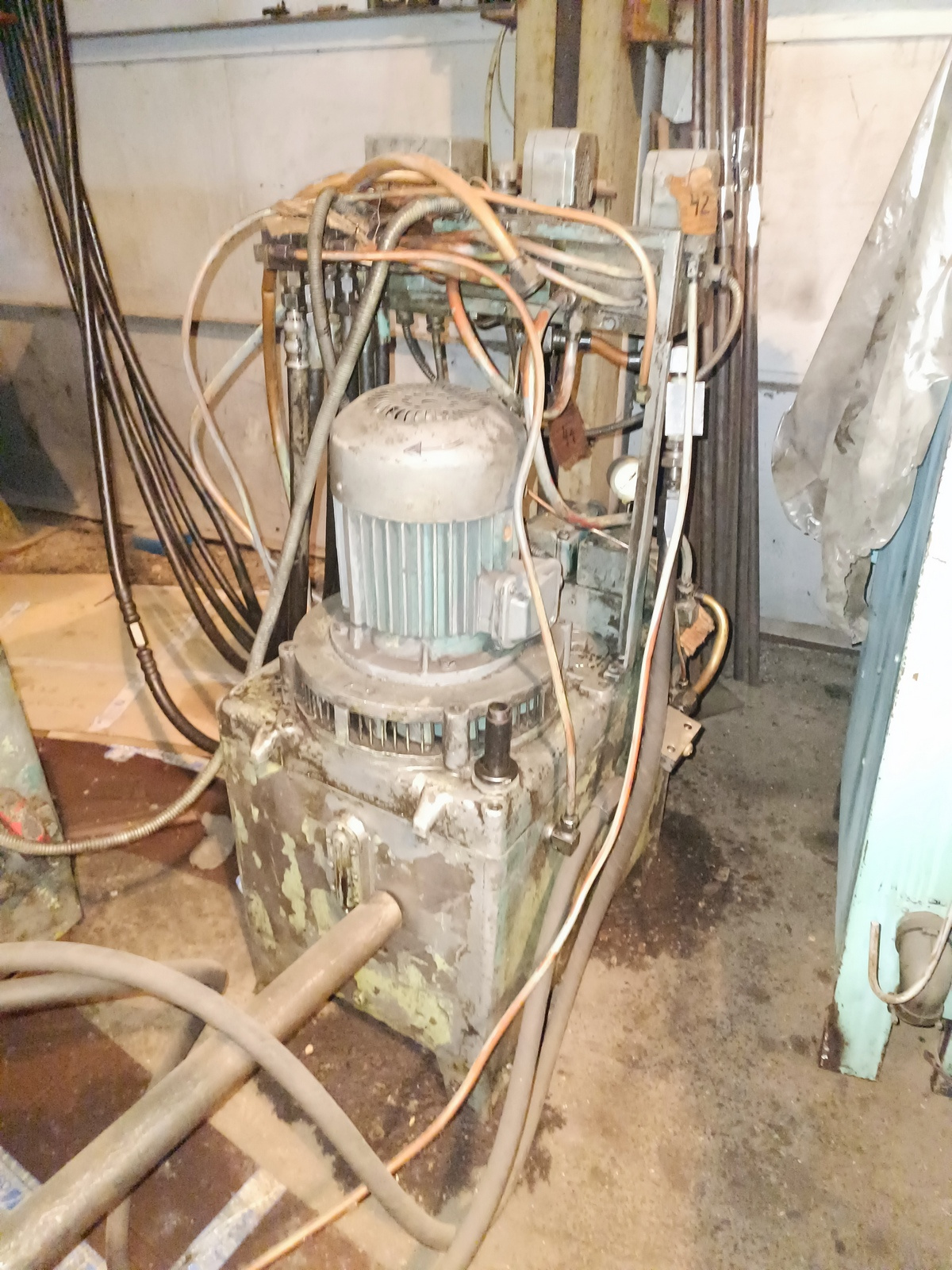

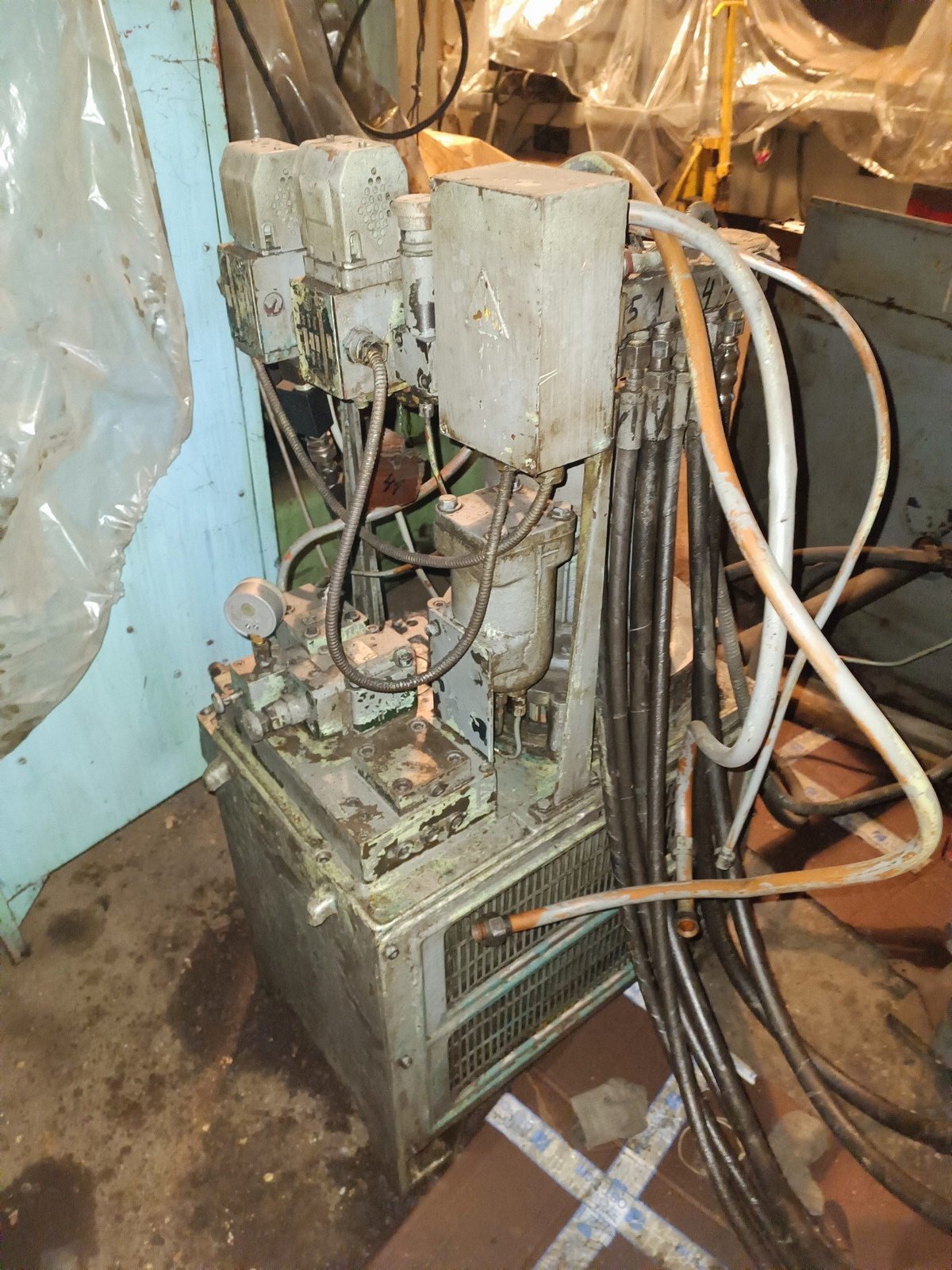

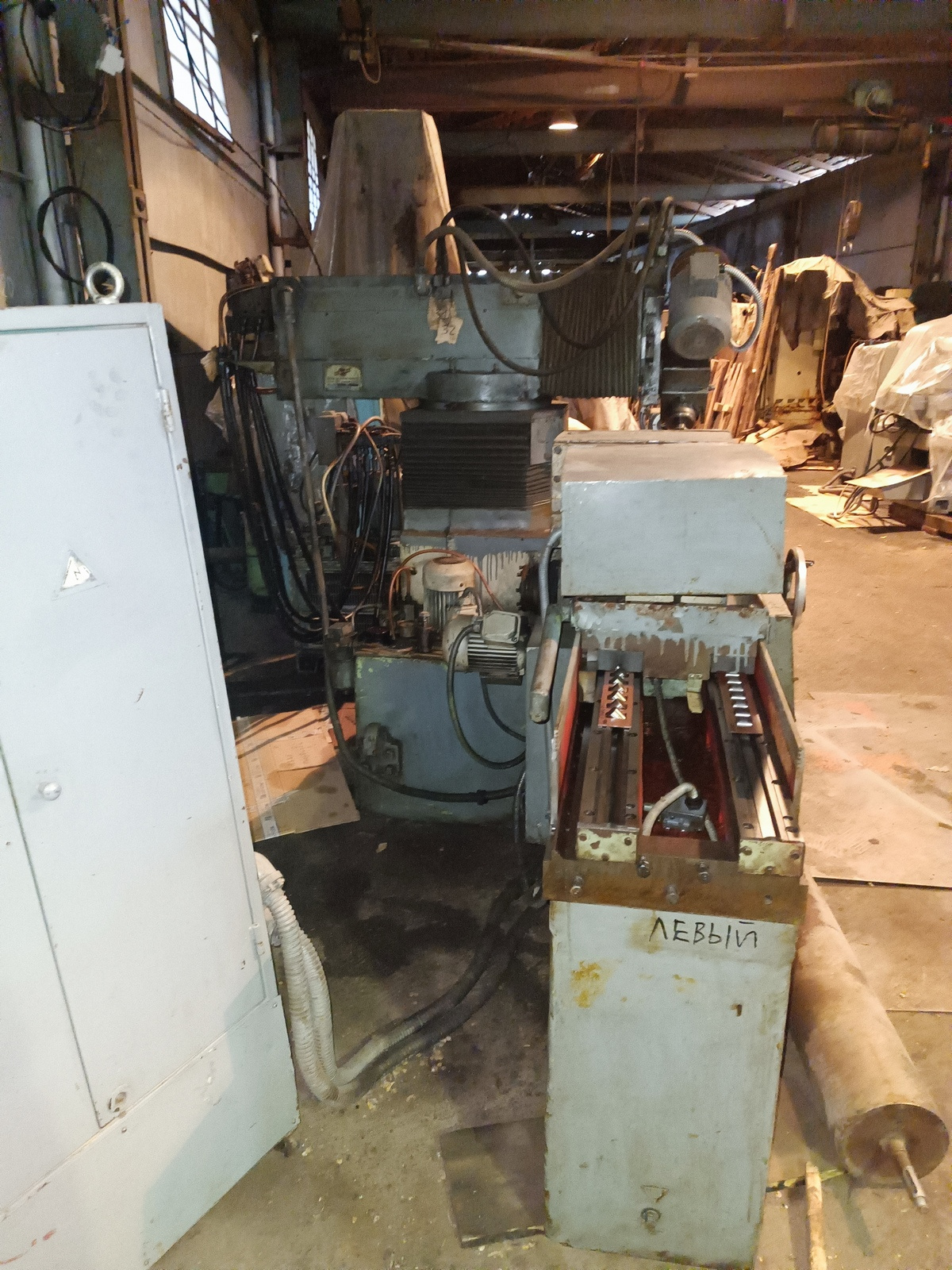

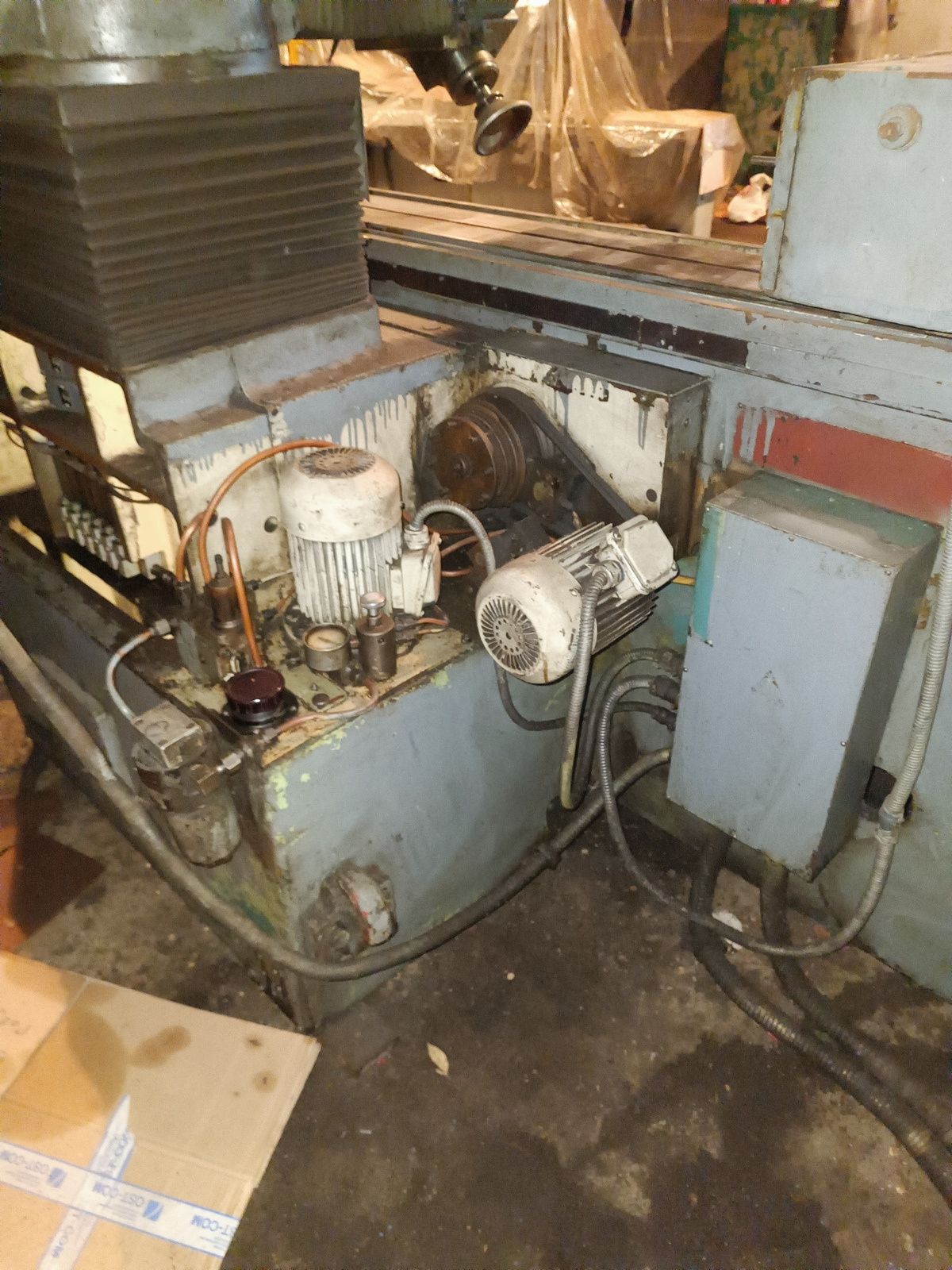

станок заточной для протяжек мод. 3601 Б/У - Продам в Новосибирске
Детальное описание
Назначение и область применения.
Станки заточные для протяжек модели 3601 предназначены для первоначальной заточки и переточки круглых и плоских протяжек. Заточку и переточку протяжек, изготовленных из инструментальных и твёрдых сплавов, производят алмазными, абразивными кругами и кругами из эльбора всухую и с охлаждением.
На станках можно производить следующие операции:
- заточку протяжек по передней и задней поверхностям зубьев;
- шлифовку спинки зубьев протяжек;
- шлифовку выкружек на протяжках прогрессивного резания;
- нанесение стружкоделительных канавок.
Кроме того на станке мод. 3601 можно выполнять заточку сегментных протяжек с выпуклым и вогнутым профилем и шлифование заходов у шлиценых протяжек.
Завод-изготовитель

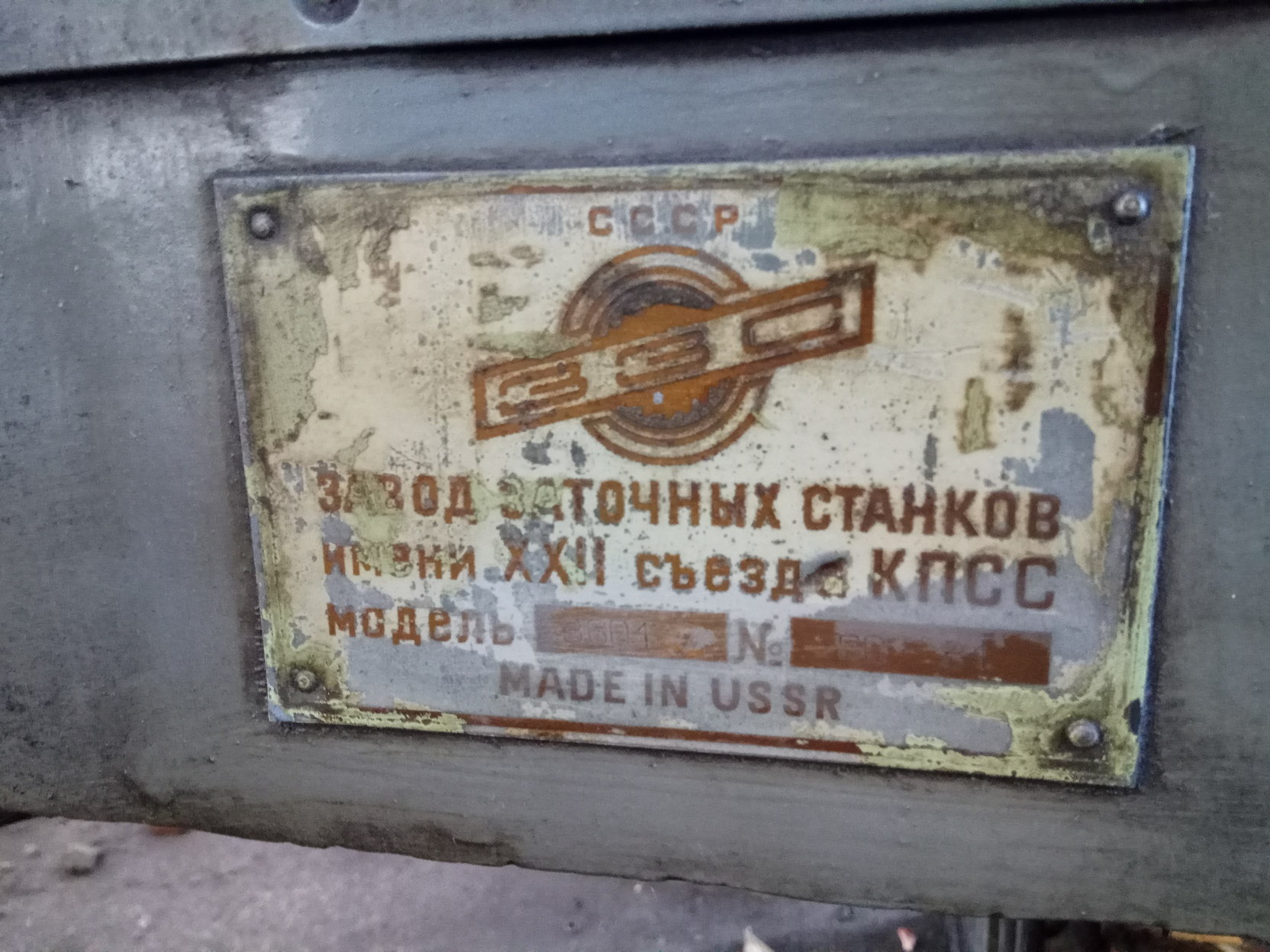

Завод заточных станков имени XXII съезда КПСС, г. Витебск (Беларусь)
Год выпуска
1981
Состояние и комплектация
Состояние: рабочий, в хорошем состоянии.
Комплектация: есть документация.
| Класс точности станка по ГОСТ 8-71 | П |
| Параметры затачиваемых протяжек | |
| Диаметр, мм | 200 |
| Наибольшая длина круглой протяжки, устанавливаемой в центрах, мм: | |
| с задней бабкой (узел 50) | 1600 |
| с задней бабкой с большим вылетом (узел П21) | 1800 |
| Наибольшая ширина плоской протяжки, мм: | |
| с прямыми зубьями | 250 |
| с зубьями, расположенными под углом 30° | 220 |
| Основные параметры и размеры | |
| Высота центров над рабочей поверхностью стола, мм | 160 |
| Расстояние от оси шпинделя шлифовальной бабки до рабочей поверхности стола (в горизонтальном положении шпинделя), мм: | |
| наименьшее | 175 |
| наибольшее | 475 |
| Расстояние от низа основания станины до линии центров, мм | 1100 |
| Расстояние от низа основания станины до рабочей поверхности стола, мм | 940 |
| Характеристика основных узлов | |

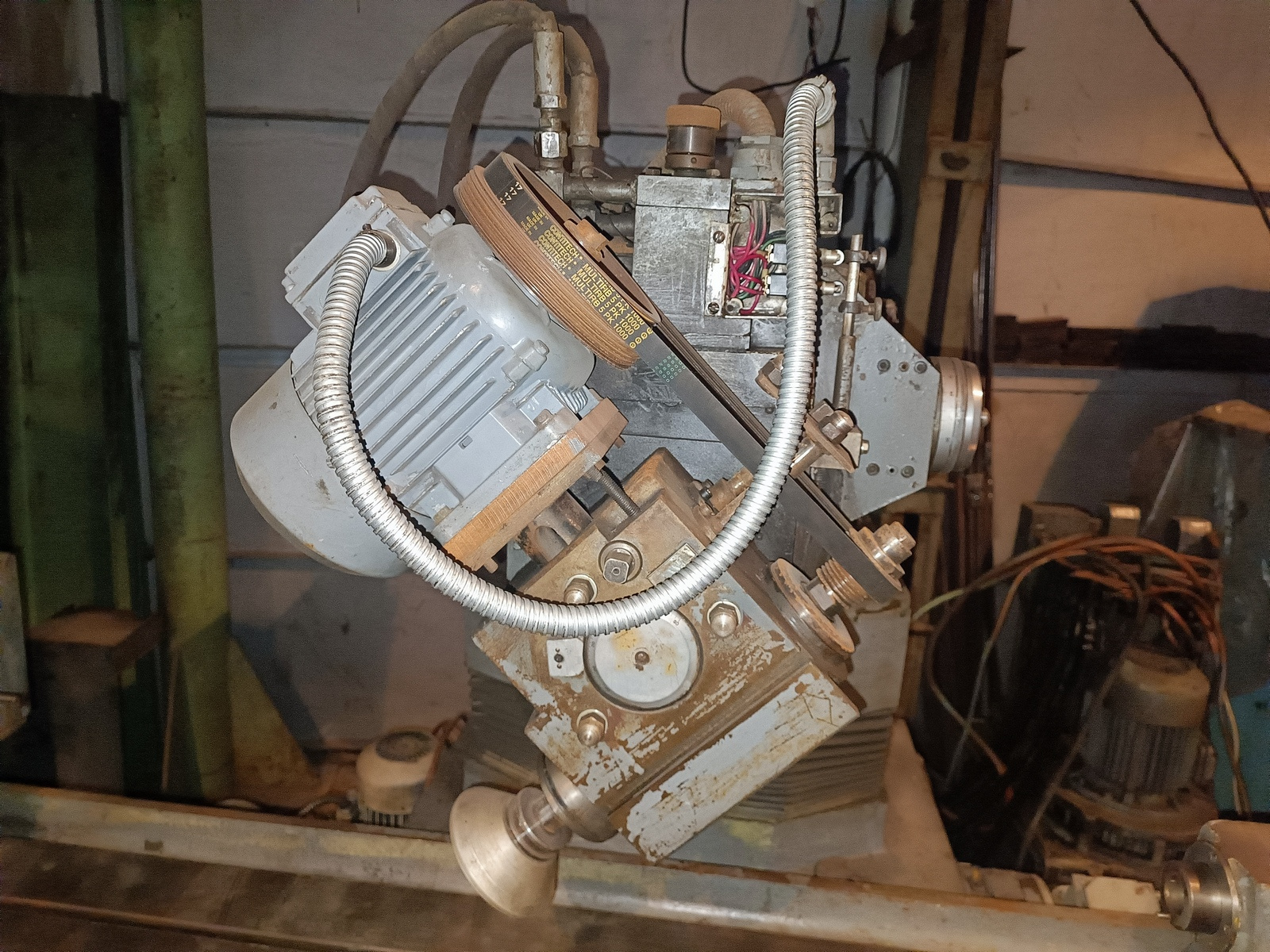

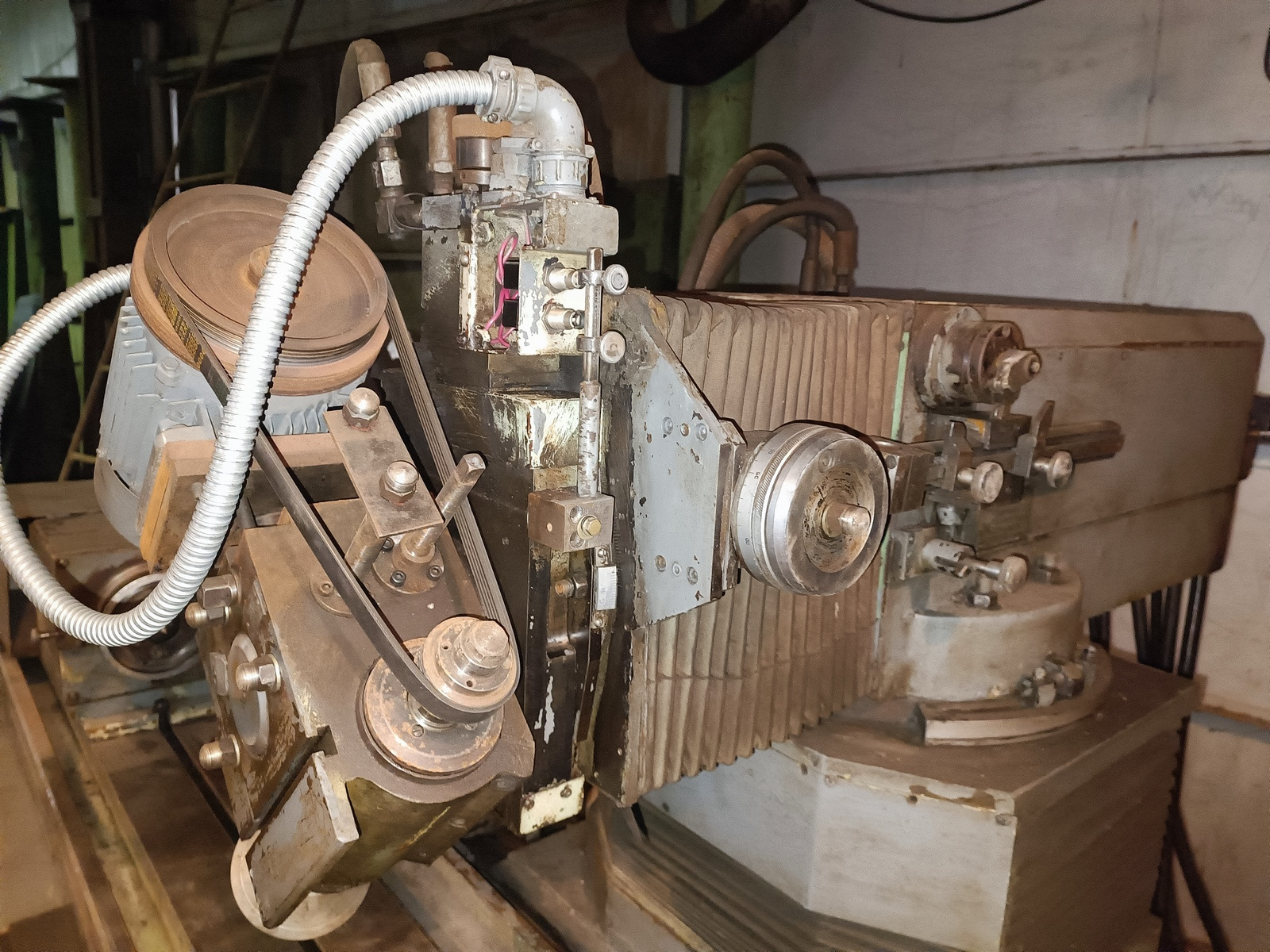

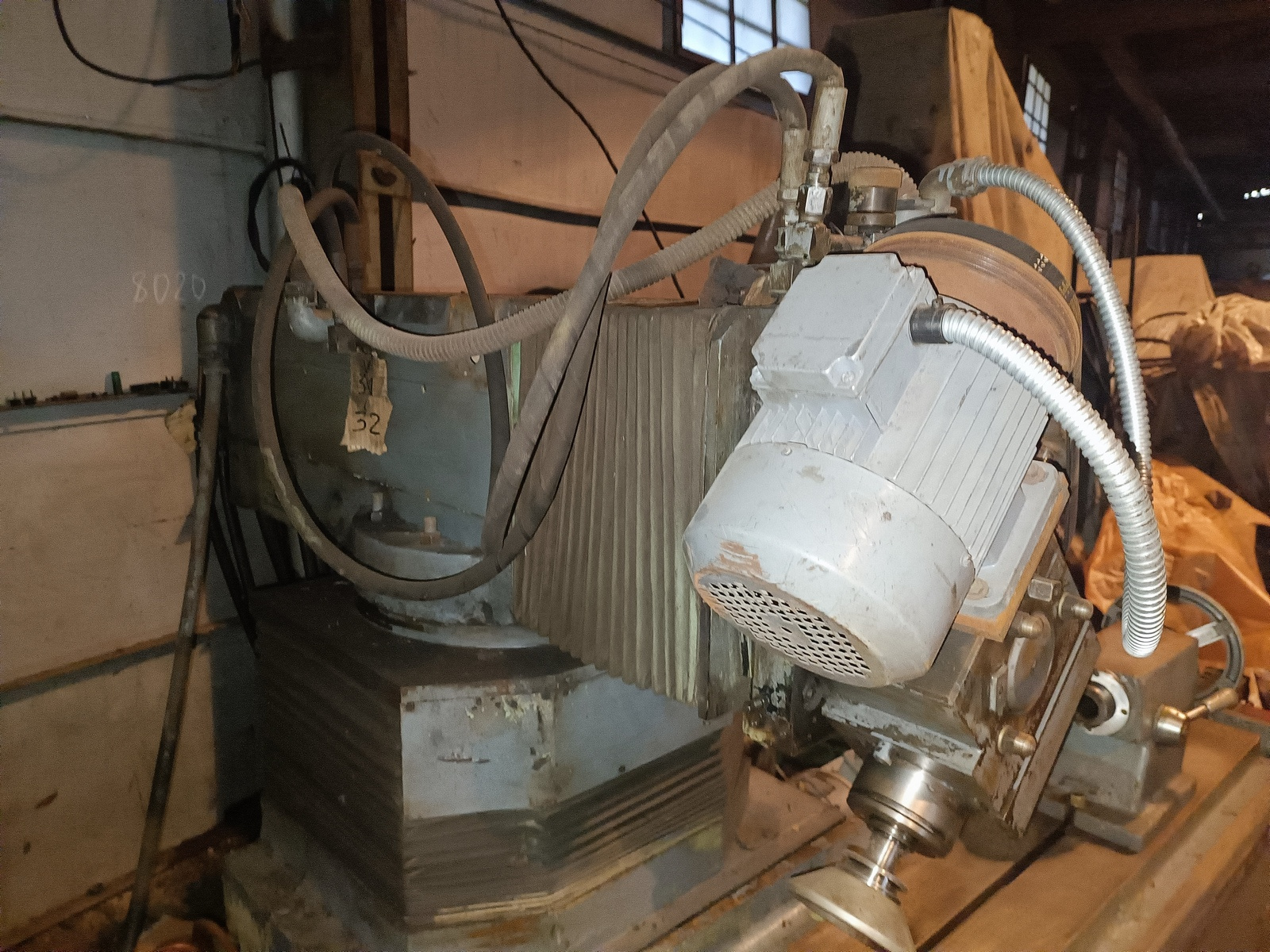

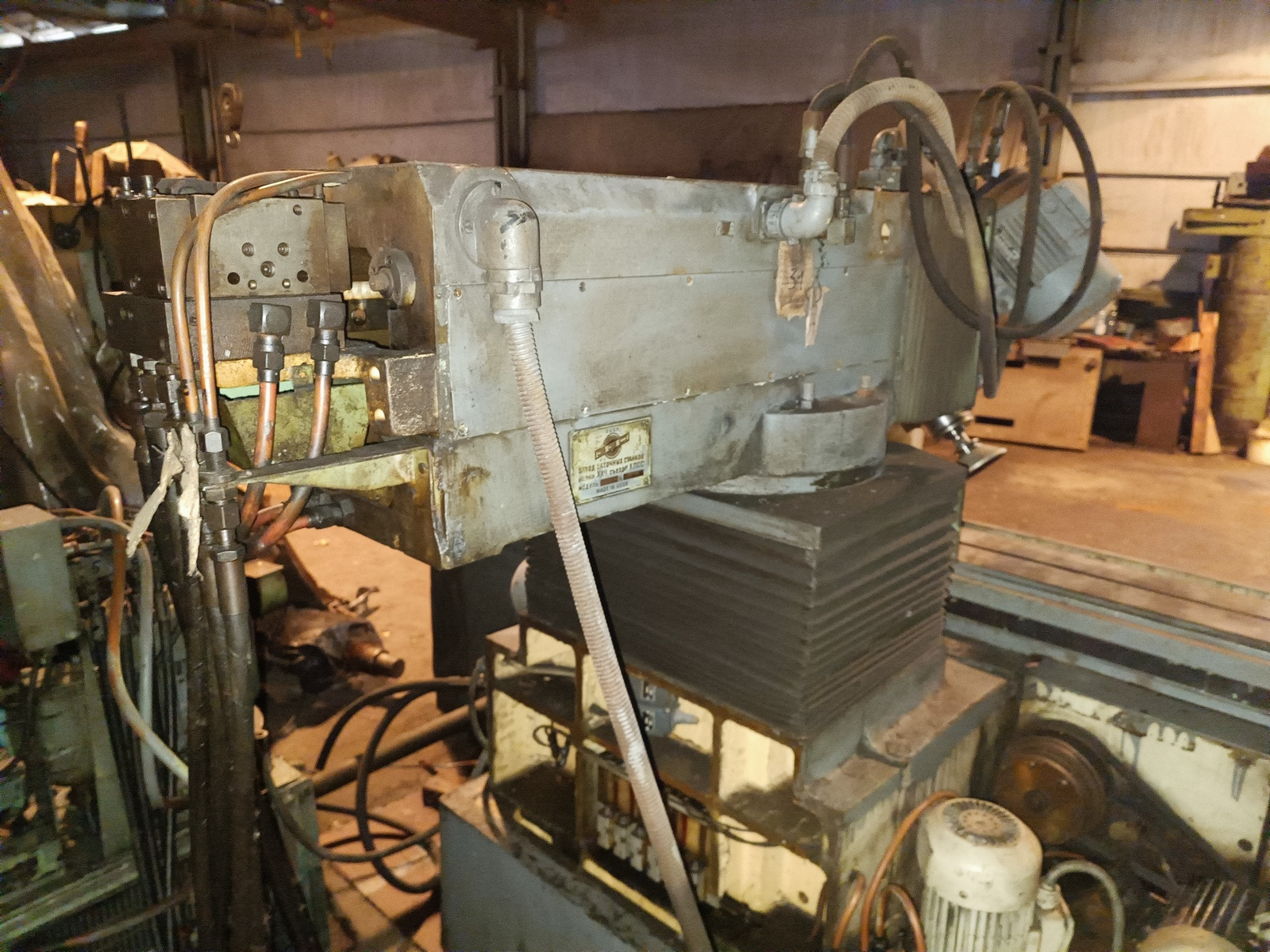

| Бабка шлифовальная | |
| Частота вращения шпинделя, об/мин (изменяется сменными шкивами) | 11800/6000 9500/4750 7500/3750 6000/3000 5000/2500 4000/2000 |
| Внутренний конус шпинделя по СТ СЭВ 147-75 | Морзе 4 АТ6 |
| Диаметр абразивного шлифовального круга типа ПП и ПТ по ГОСТ 2424?75, мм: | |
| наименьший | 25 |
| наибольший | 200 |
| Наибольший диаметр абразивного шлифовального круга типа ЧП по ГОСТ 2424?75, мм | |
| Наибольший диаметр алмазного и эльборового шлифовального круга формы А4Т, АЧК, Л1Т и ЛЧК, мм | 125 |
| Скорость вращения шлифовального круга, м/сек | до 35 |
| Вертикальное перемещение, мм: | |
| наибольшее | 300 |
| на 1 оборот маховичка | 0,5 |
| на 1 деление лимба | 0,0025 |
| Скорость вертикального механического перемещения, мм/мин | 457 |
| Поперечное перемещение, мм: | |
| наибольшее | 300 |
| на 1 оборот маховичка | 4 |
| на 1 деление лимба | 0,05 |
| Пределы скоростей поперечного механического перемещения, м/мин (регулируется бесступенчато) | 0,5…16 |
| Пределы угла поворота, град.: | |
| в вертикальной плоскости | 0…90 |
| в горизонтальной плоскости | ±30 |
| Механизм отскока | |
| Величина отскока, мм | 22 |

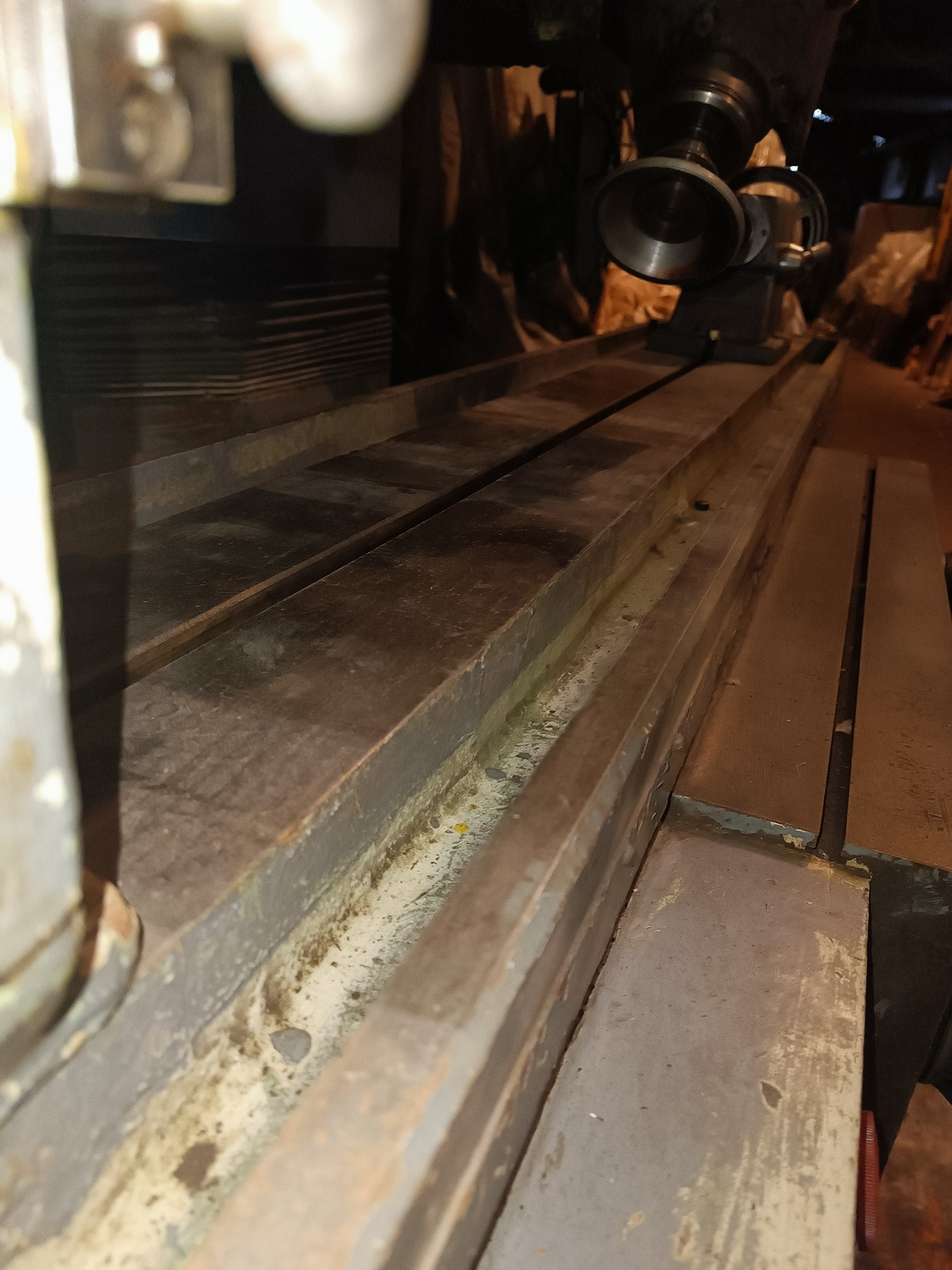

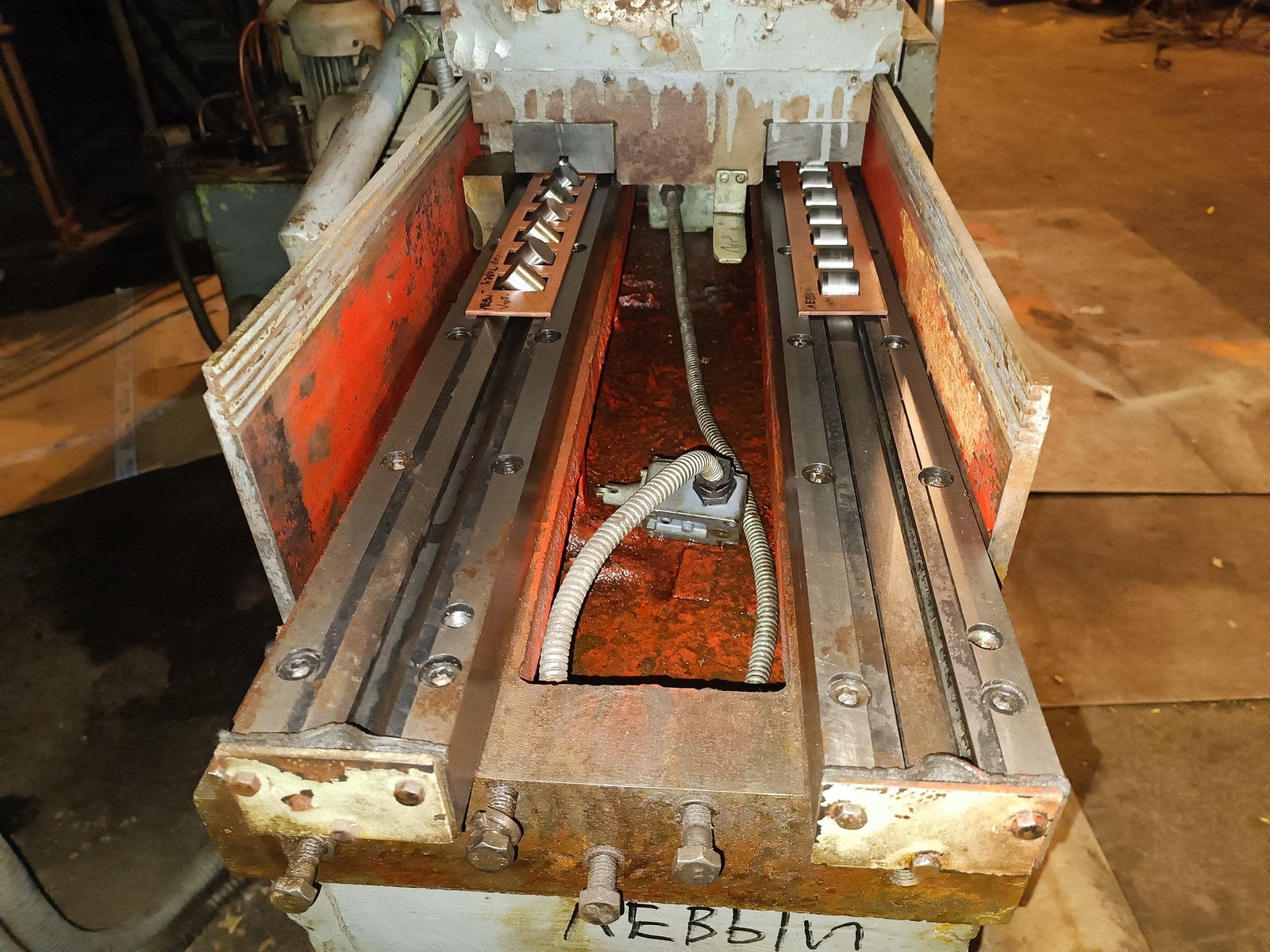

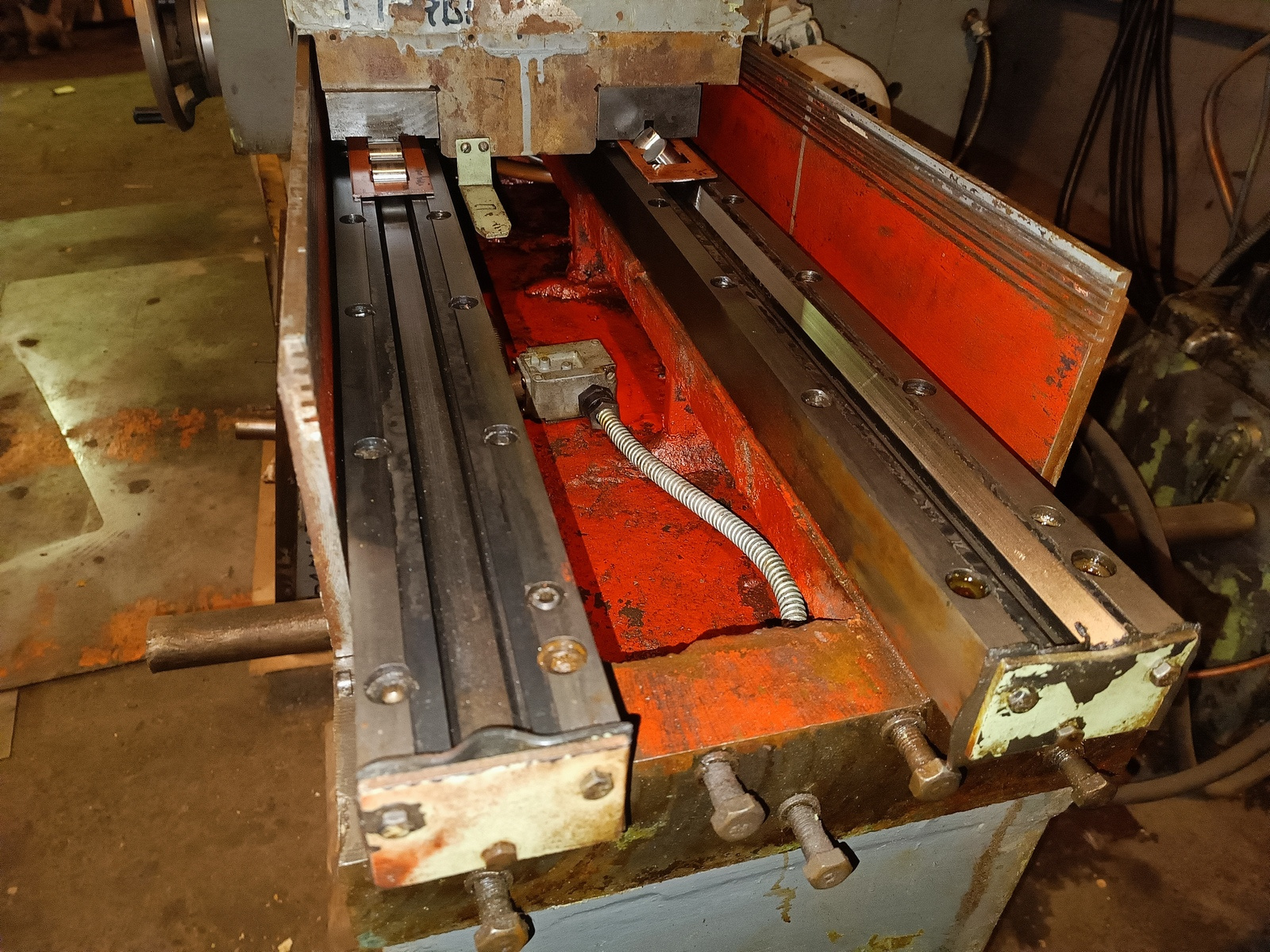

| Стол | |
| Размер рабочей поверхности по ГОСТ 6569-75, мм: | |
| длина | 2240 |
| ширина | 200 |
| Ширина Т-образного паза по ГОСТ 1574?75, мм | 14Н9 |
| Продольное перемещение, мм: | |
| наибольшее | 1600 |
| на 1 оборот маховичка | 2,08 |
| на 1 деление лимба | 0,005 |
| Скорость продольного механического перемещения, мм/мин | 1000; 2000 |

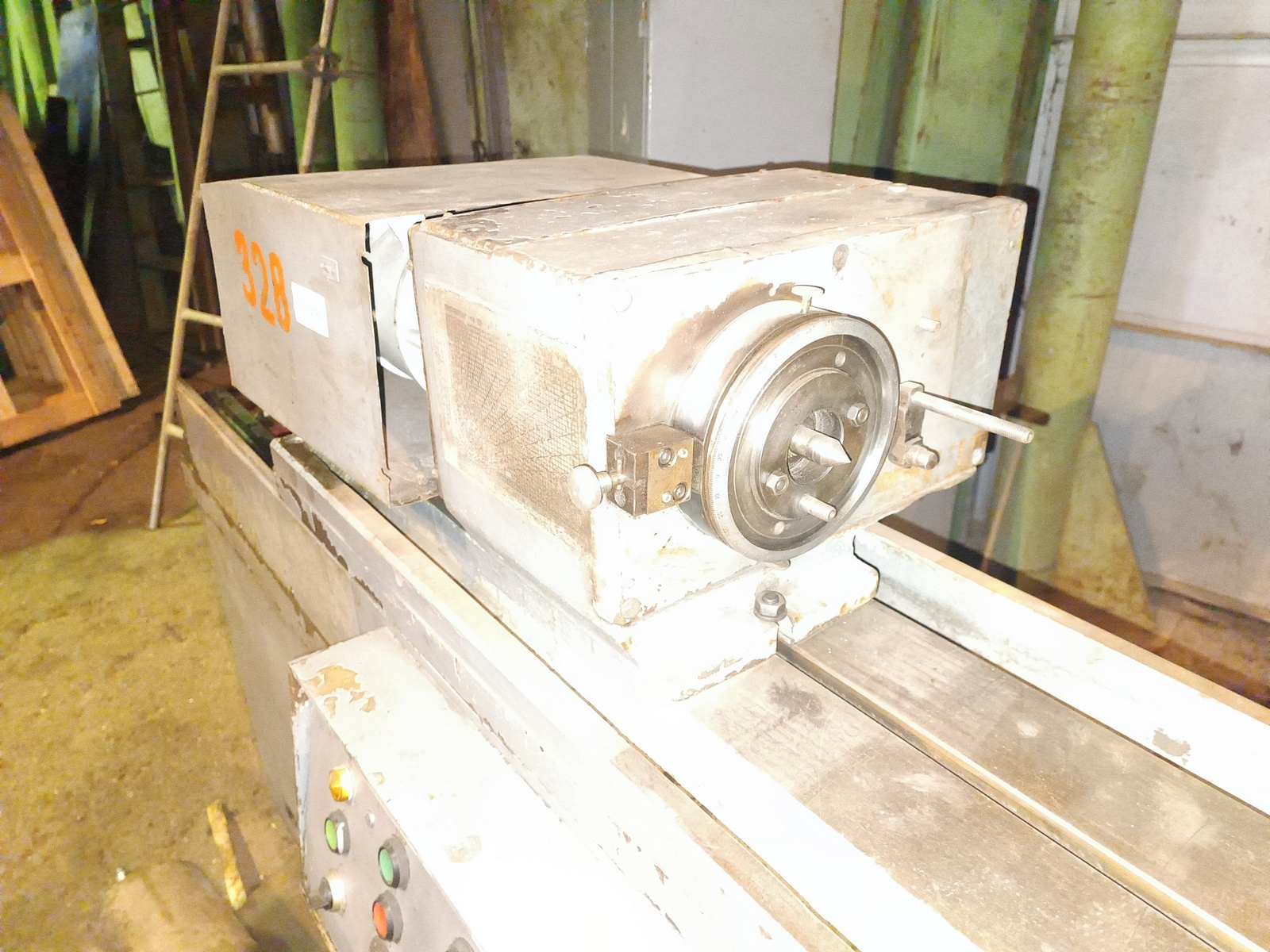

| Бабка передняя | |
| Пределы частоты вращения планшайбы с поводком, об/мин (регулирование бесступенчатое) | 20…300 |
| Число пазов делительного диска | 14; 16; 18; 20; 24 |
| Внутренний конус шпинделя по СТ СЭВ 147-75 | Морзе 4 АТ6 |
| Бабка задняя | |
| Внутренний конус пиноли по СТ СЭВ 147-75 | Морзе 4 АТ6 |
| Перемещение пиноли, мм: | |
| наибольшее | 40 |
| на 1 оборот маховичка | 4,0 |
| Смещение центра в вертикальной и горизонтальной плоскости с использованием приспособления 3601.П14, мм | ±16 |
| Универсальный механизм правки | |
| Наибольший радиус заправки круга, мм | 10 |
| Наибольшее прямолинейное перемещение алмазного карандаша, мм | 18 |
| Габариты и масса | |
| Габаритные размеры станка без приставного оборудования, мм: | |
| длина | 4630 |
| ширина | 1780 |
| высота | 1840 |
| Габаритные размеры станка с приставным оборудованием, мм: | |
| длина | 4630 |
| ширина | 2100 |
| высота | 1840 |
| Масса станка с приставным оборудованием и принадлежностями (без принадлежностей за отдельную плату), кг | 6380 |
| Масса станка без приставного оборудования и принадлежностей, кг | 5100 |
