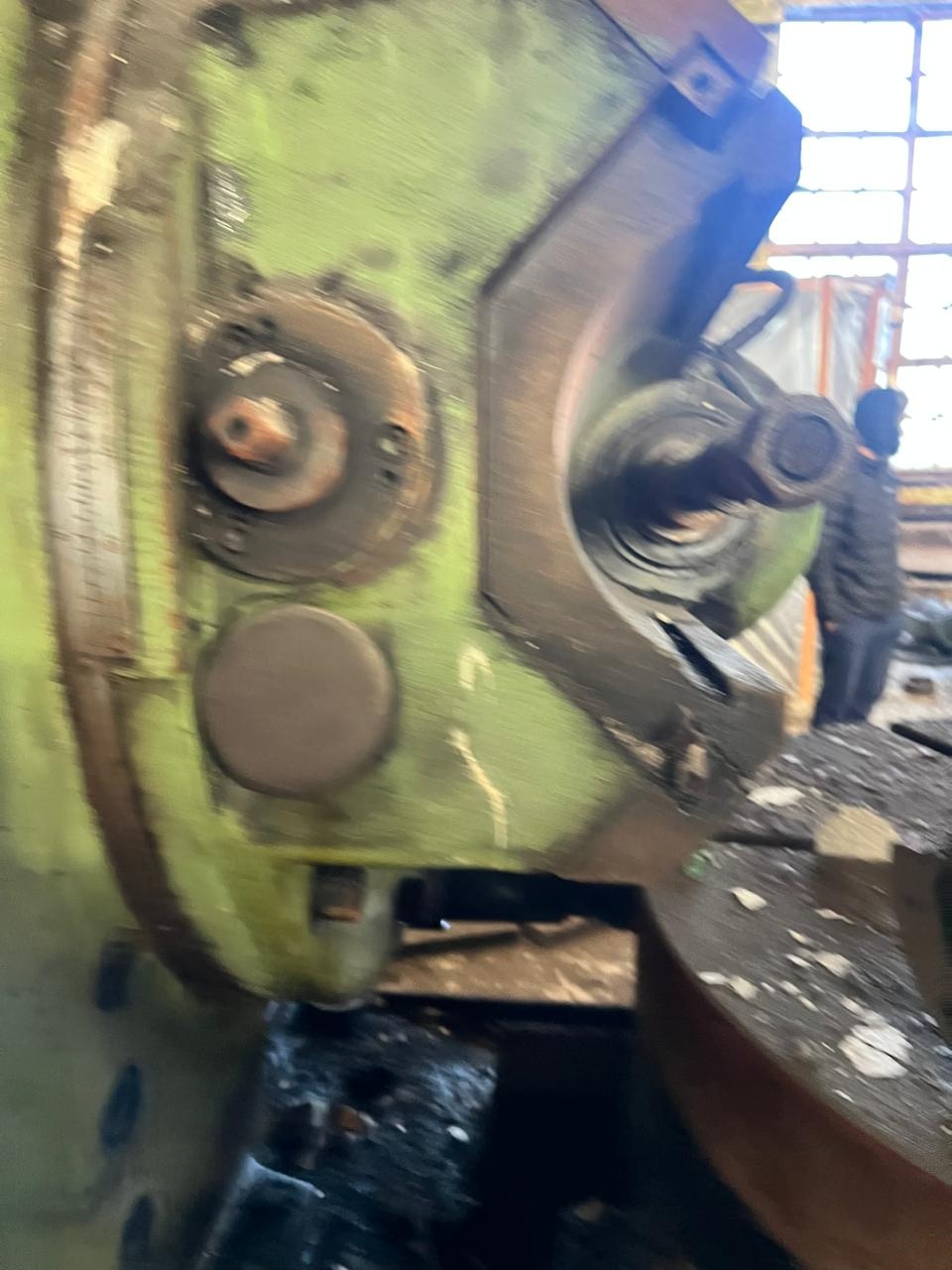

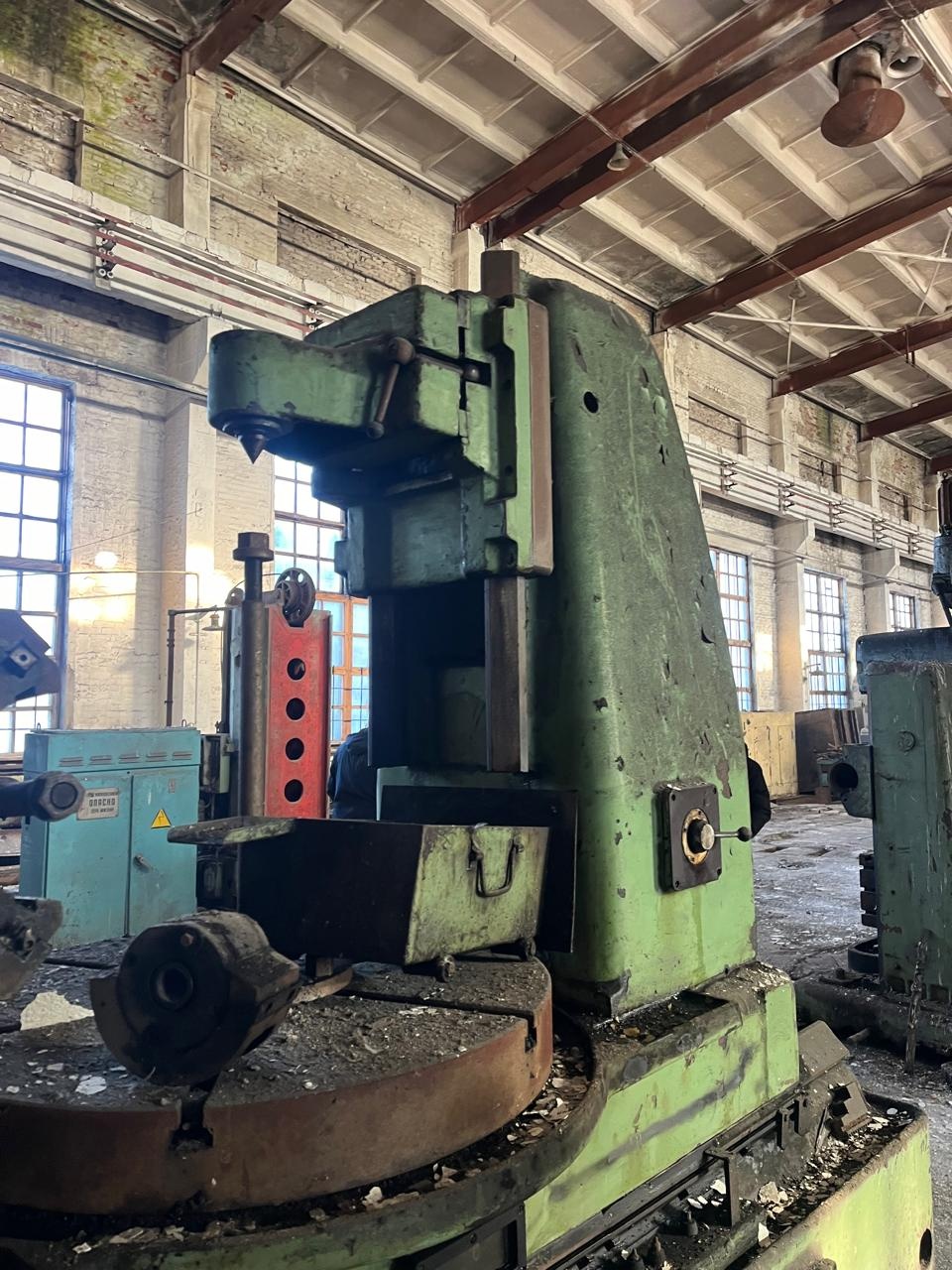

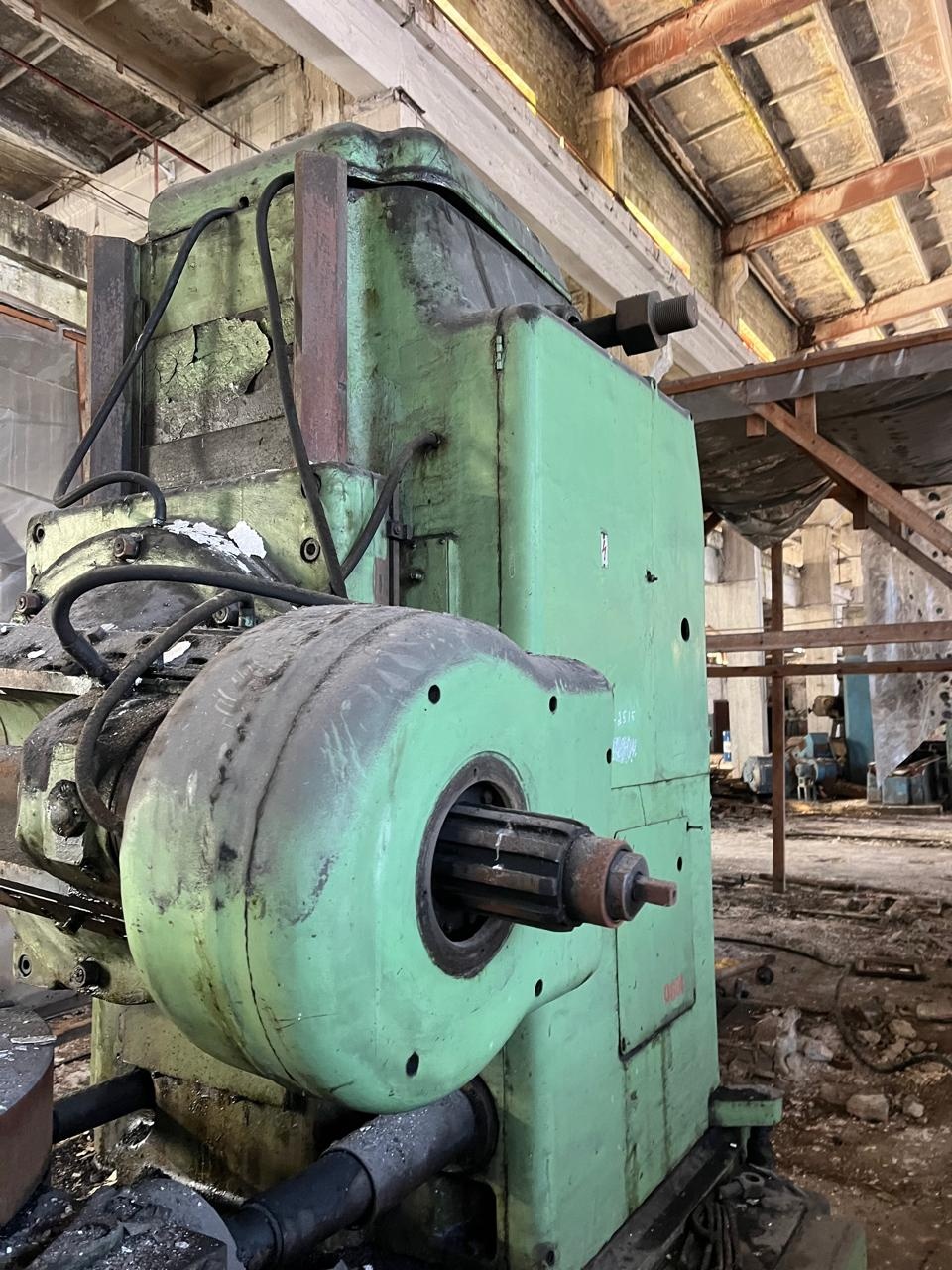

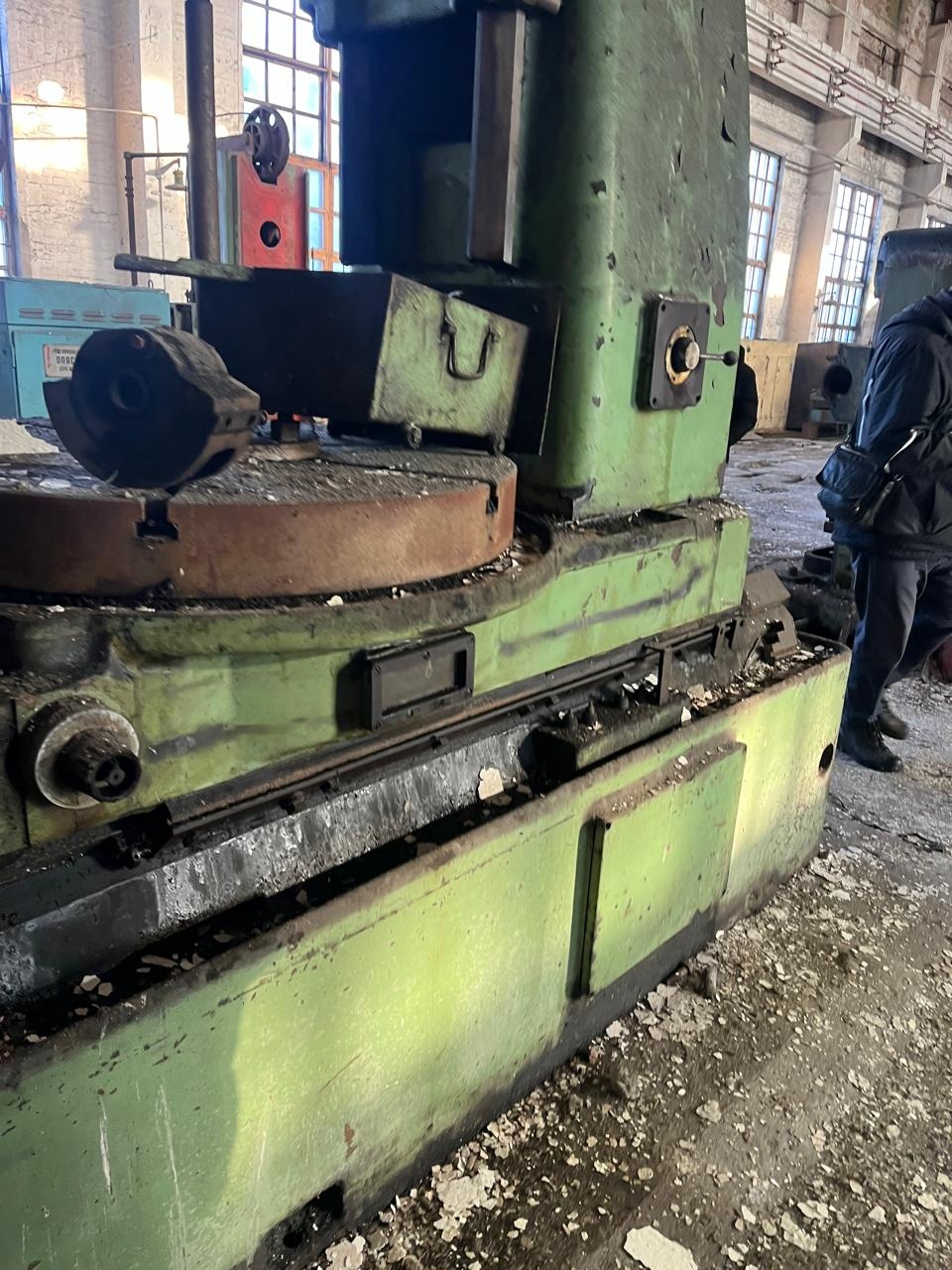

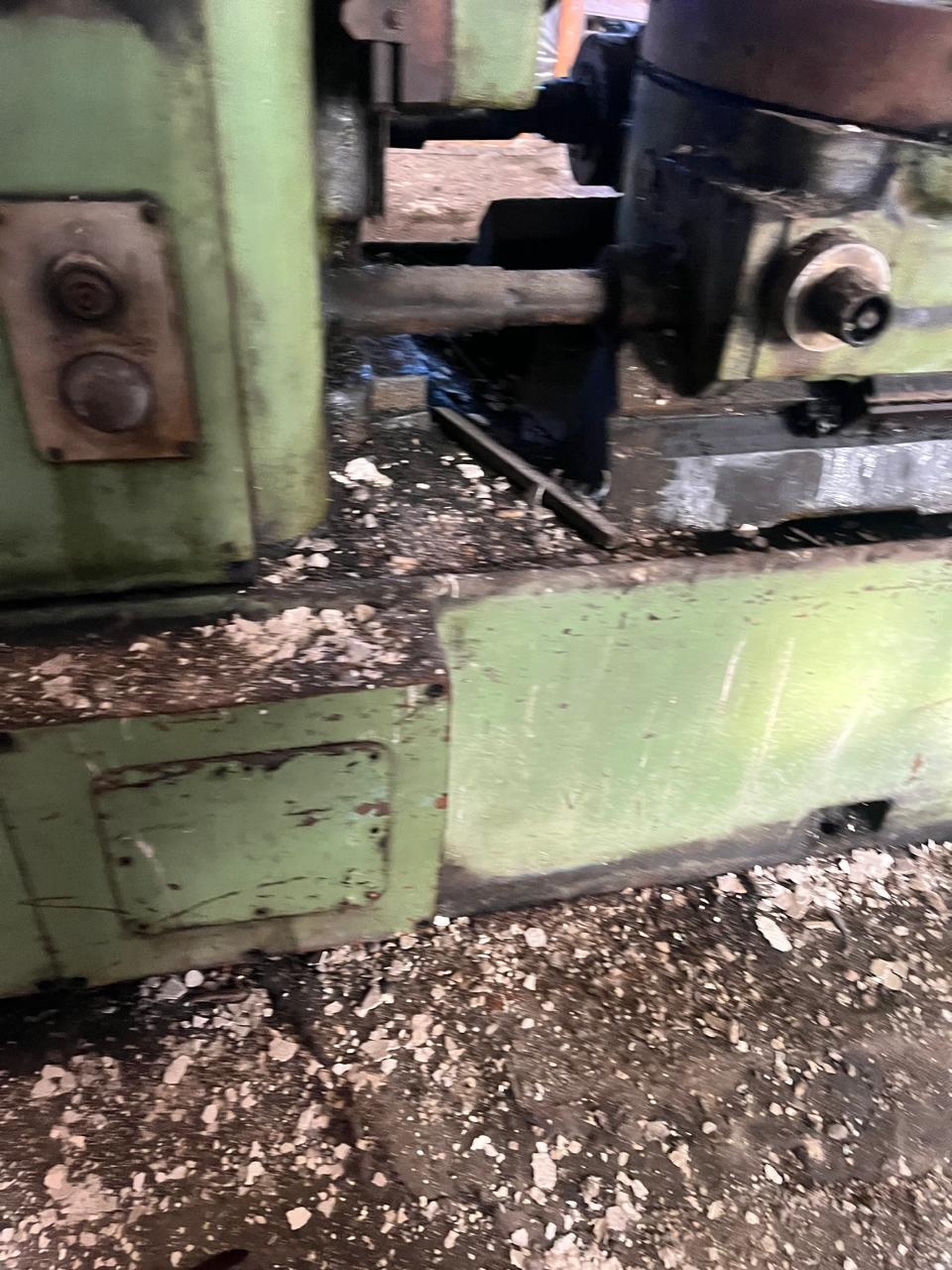

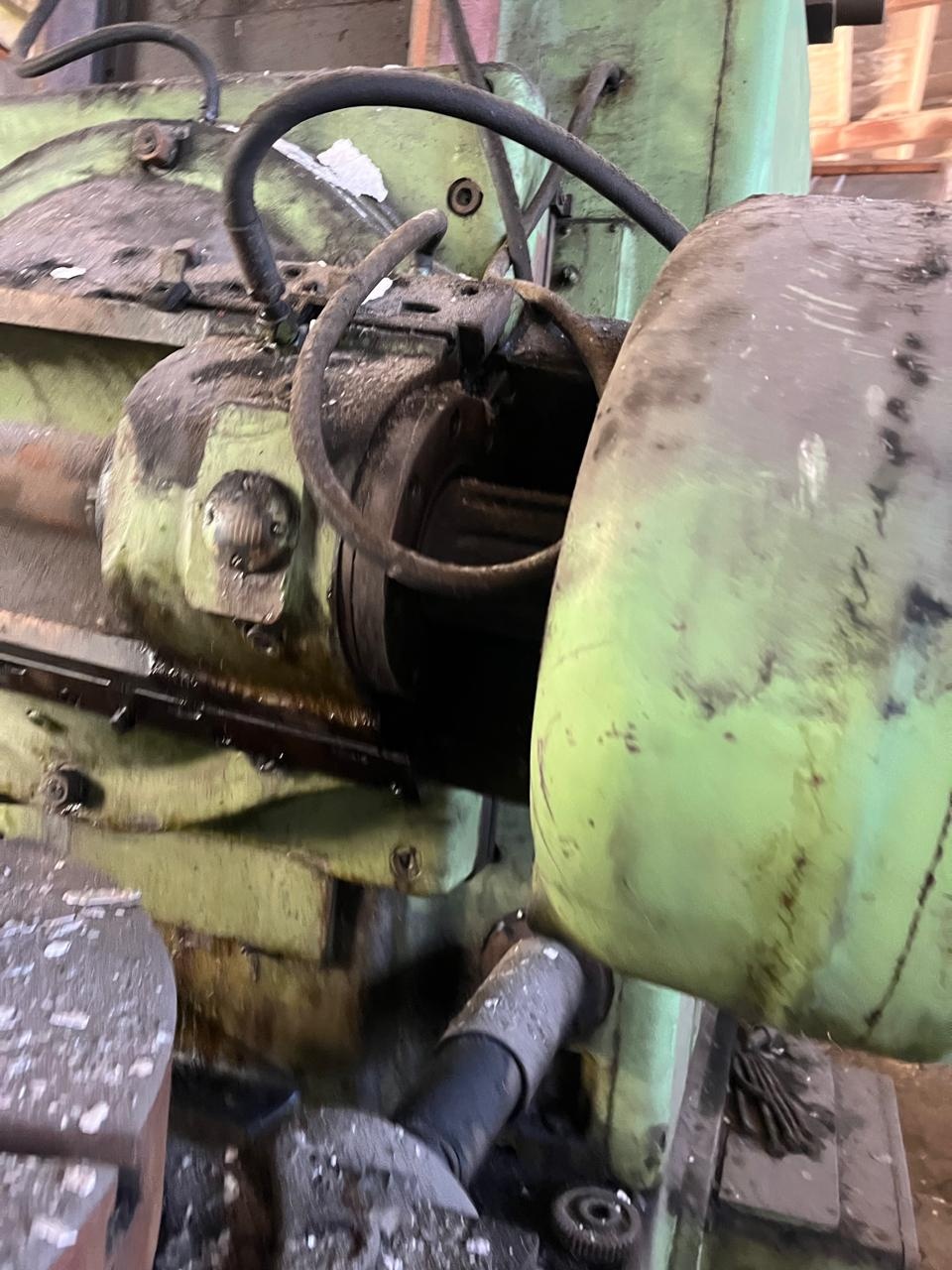

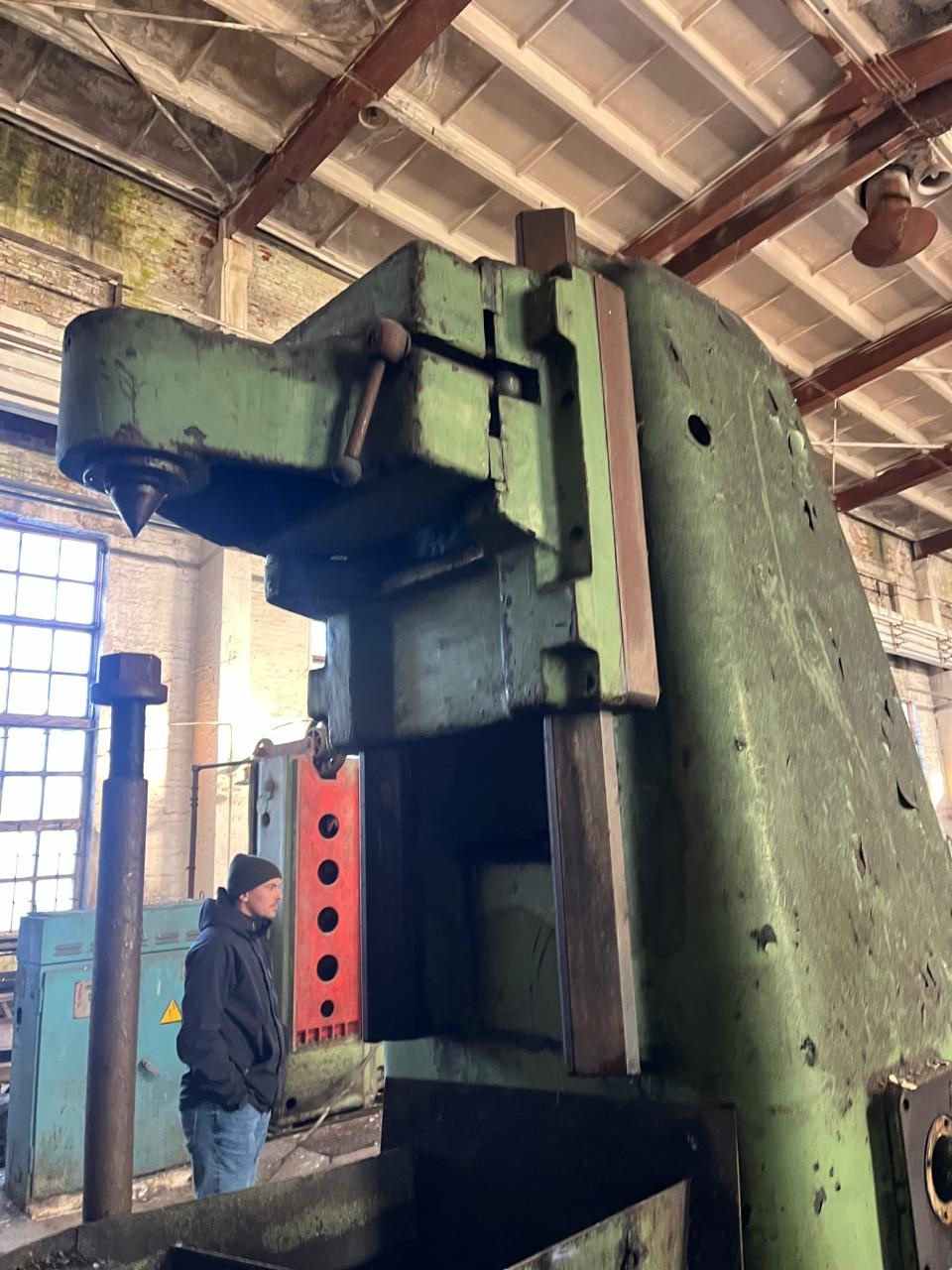

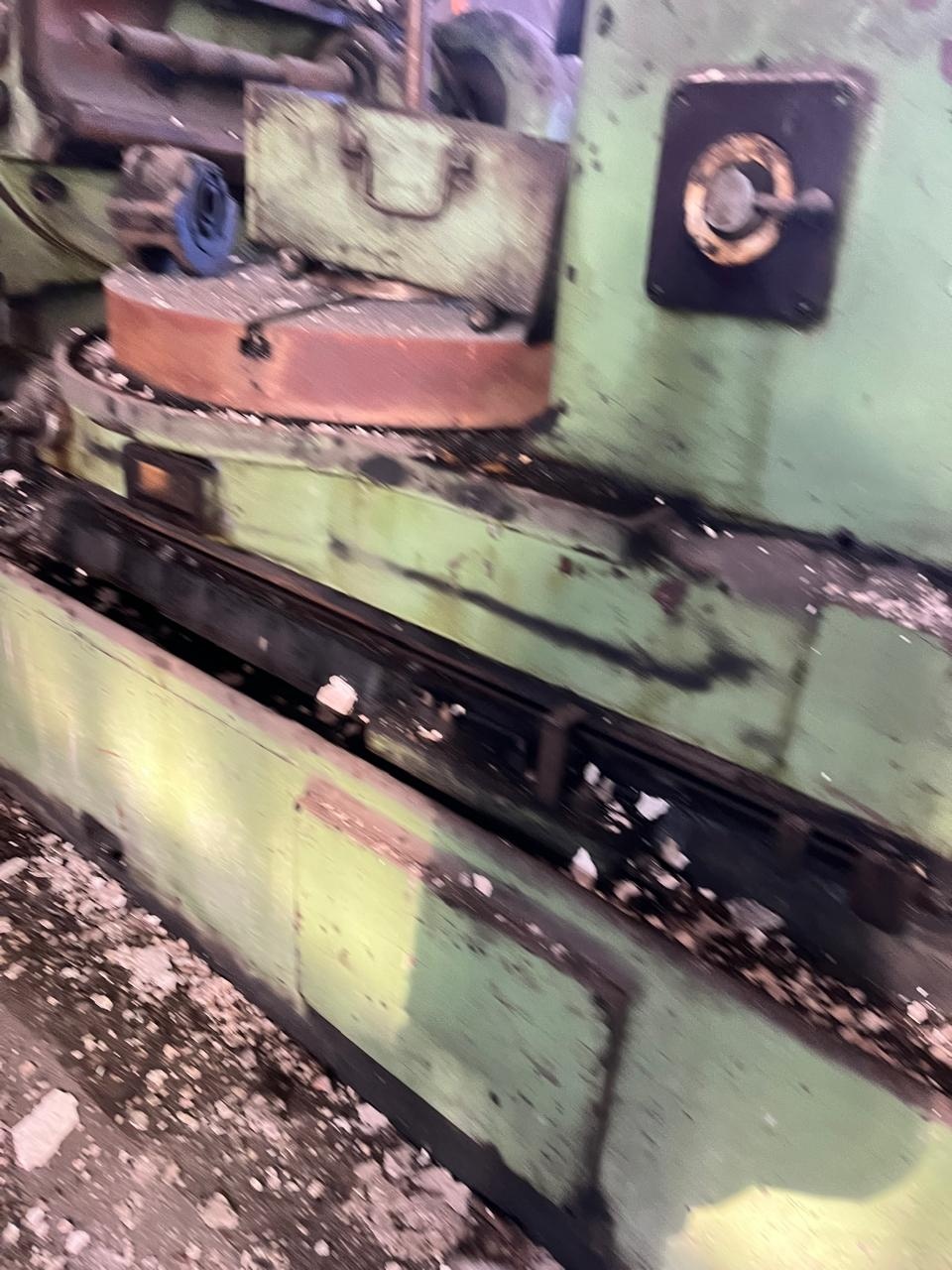

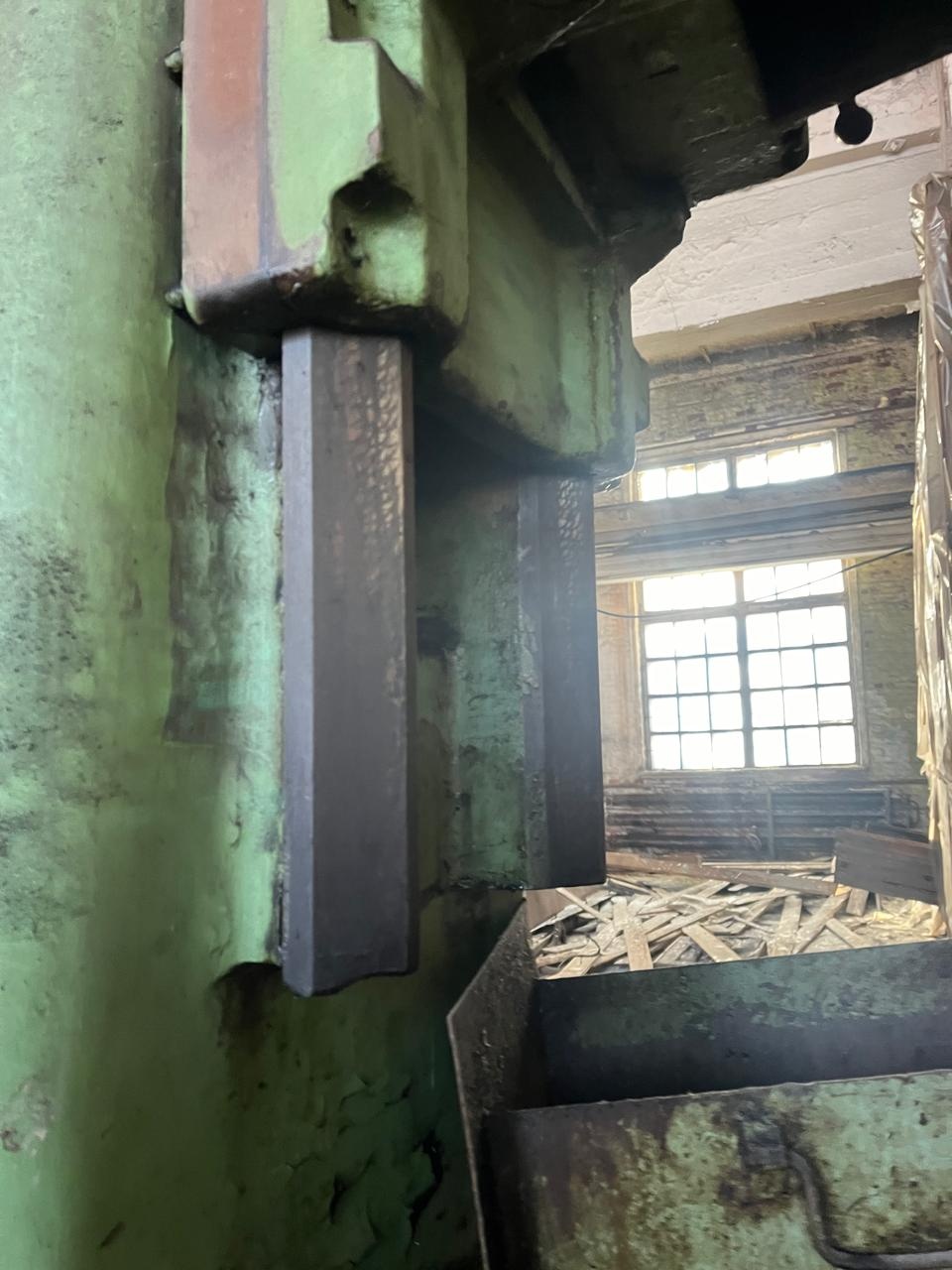

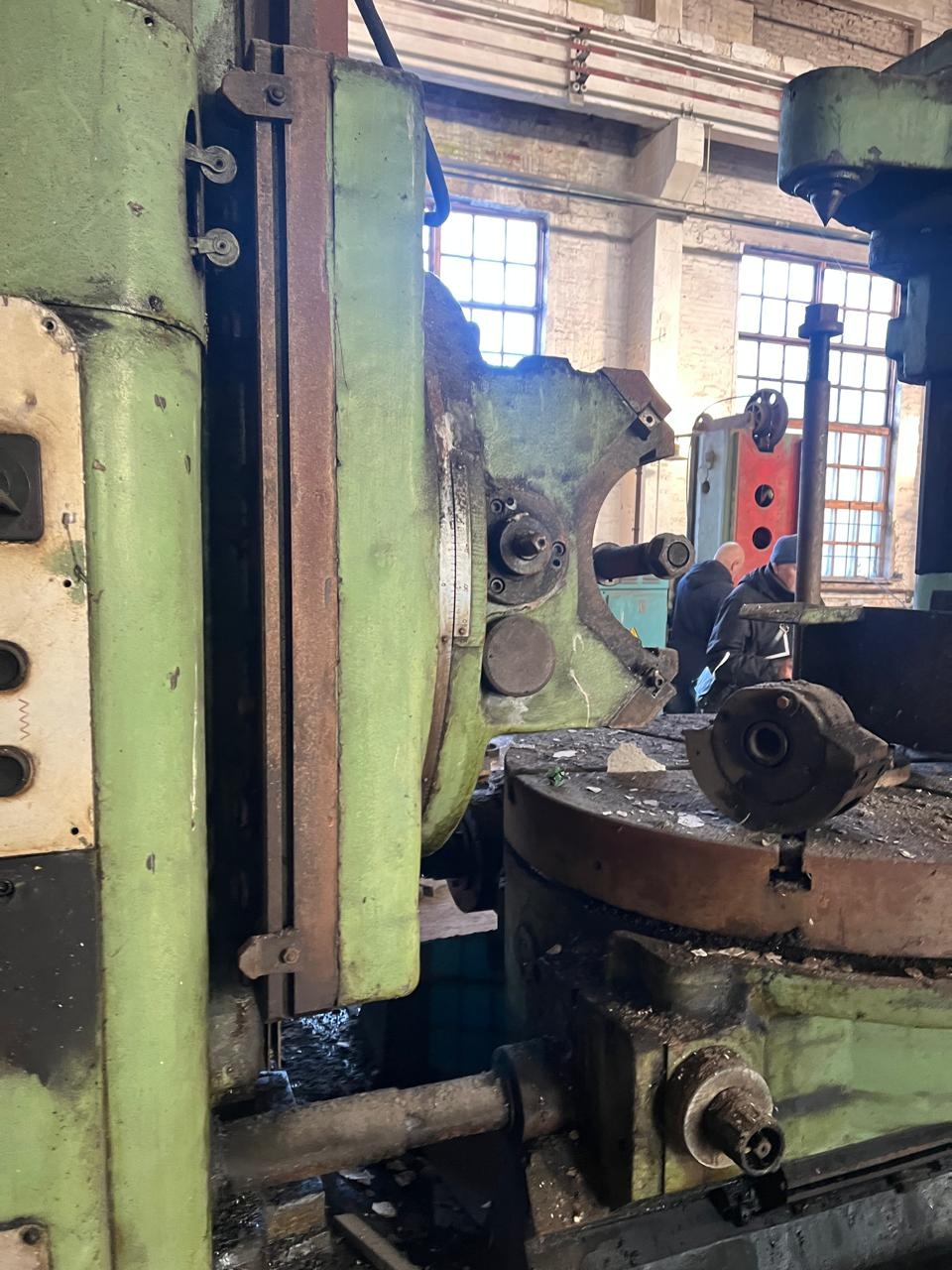

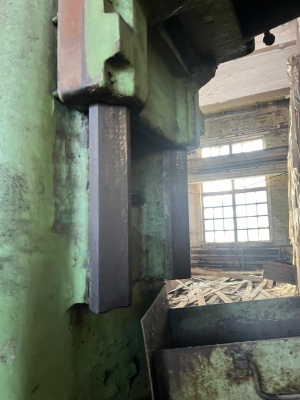

Зубофрезерный 5К328А Б/У - Продам в Пензе

Цена договорная

Пенза (Россия)

Состояние: Б/У

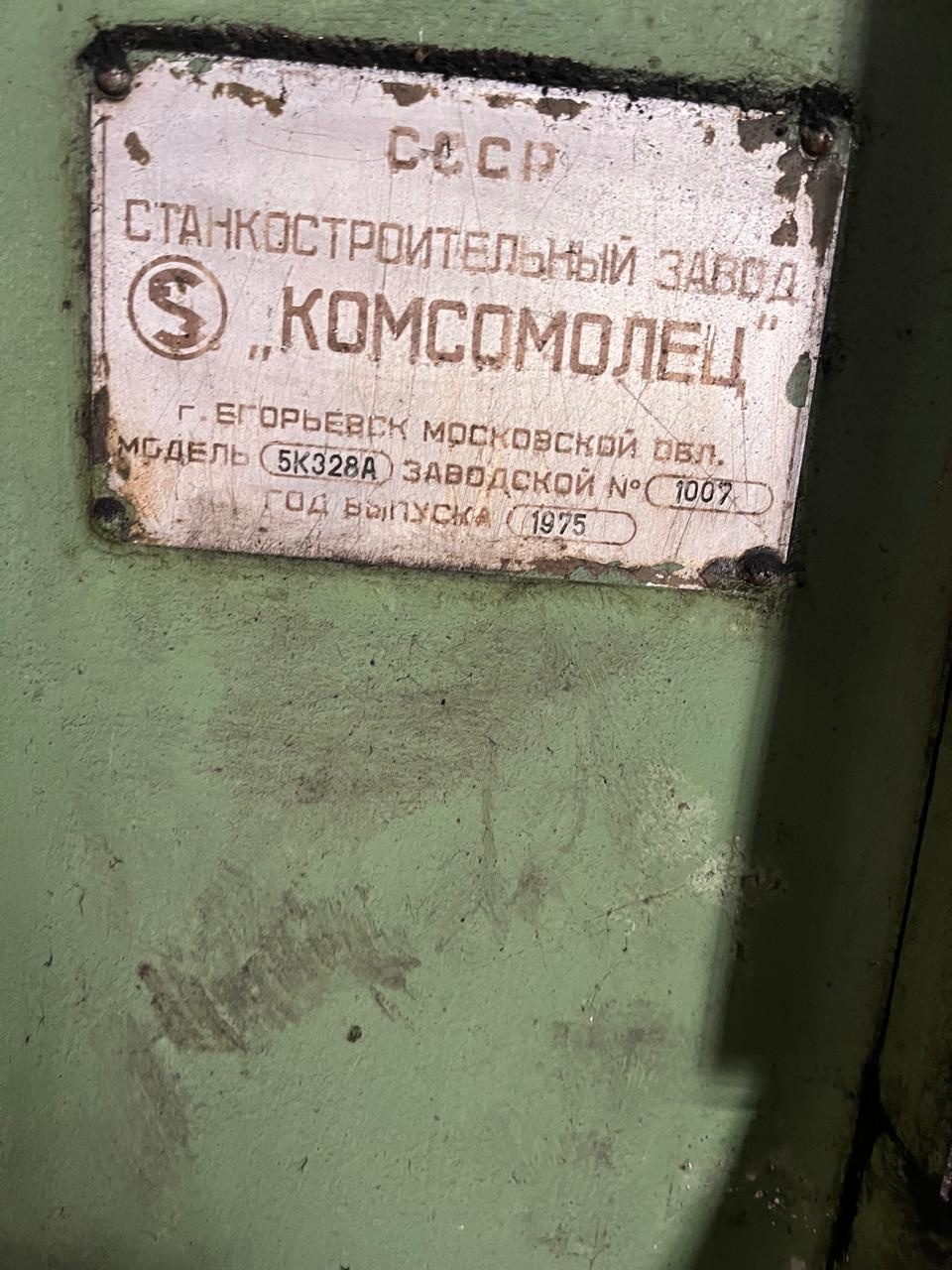

Год изготовления: 1975

Контакты

mvn6969
виктор

Детальное описание

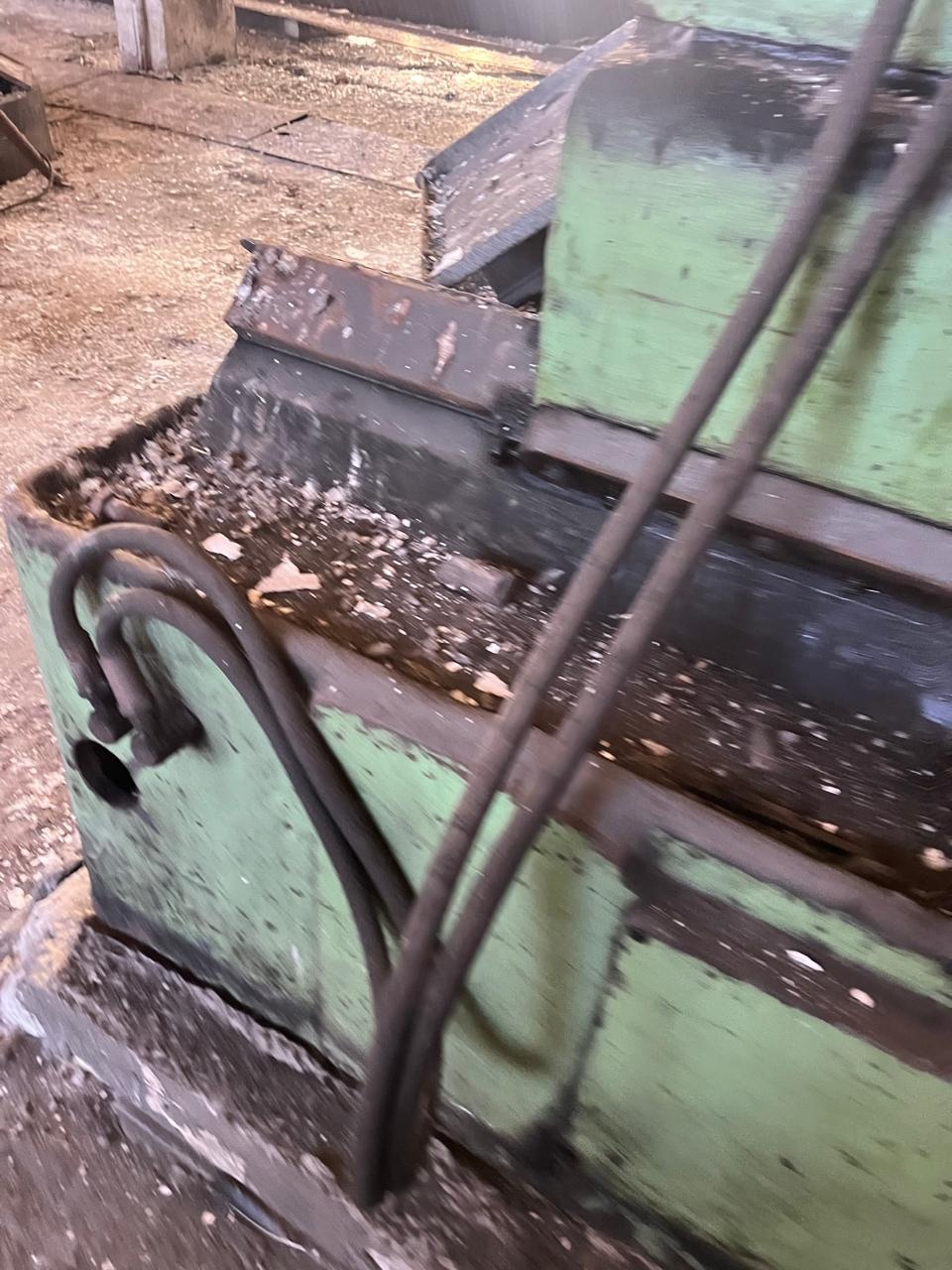

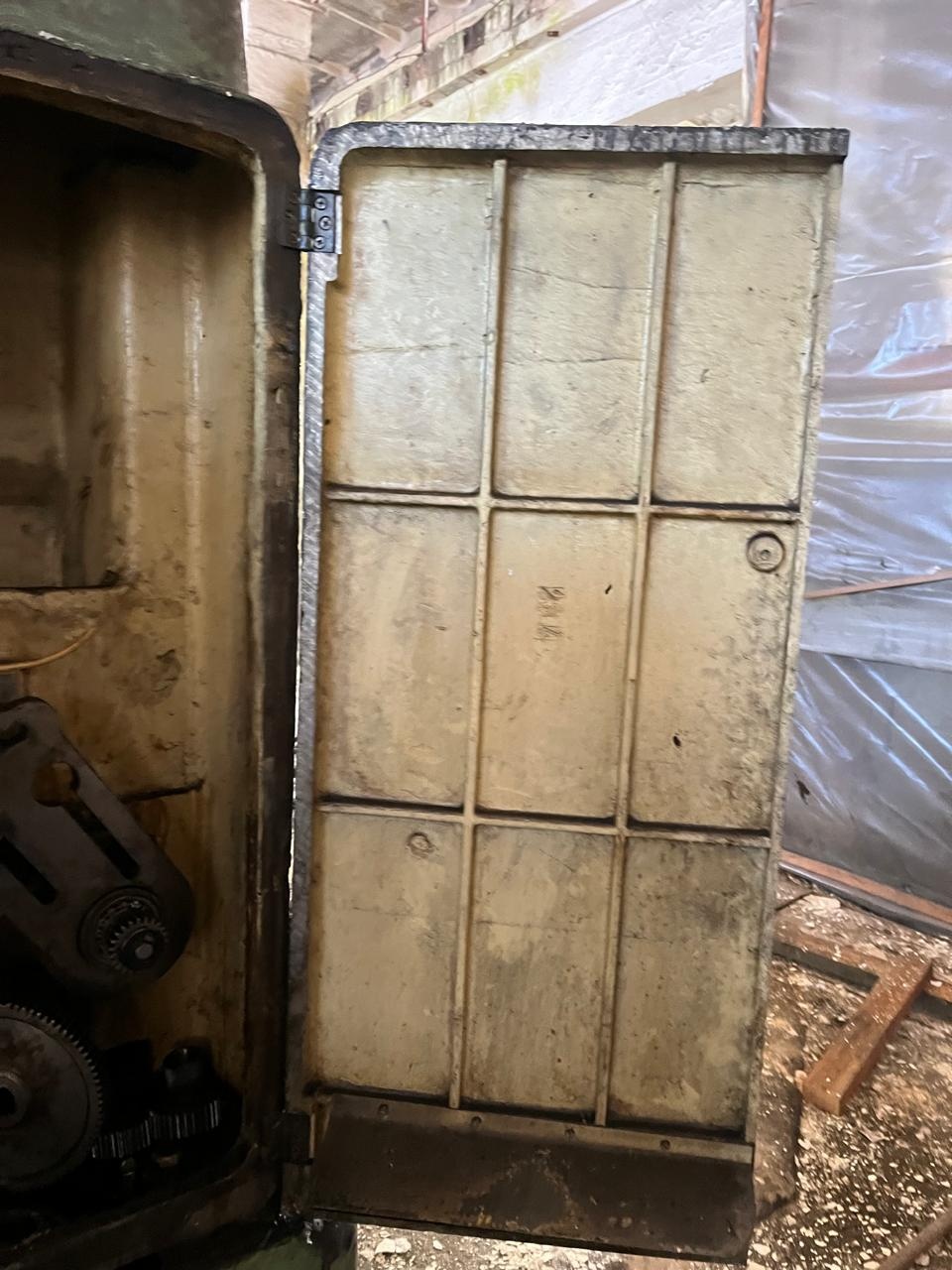

Зубофрезерный 5К328А 1975г. , отключен, цена без НДС , с демонтажем и погрузкой на транспорт покупателя- 1200тыс руб. Продажа от ИП. Локация ДФО.

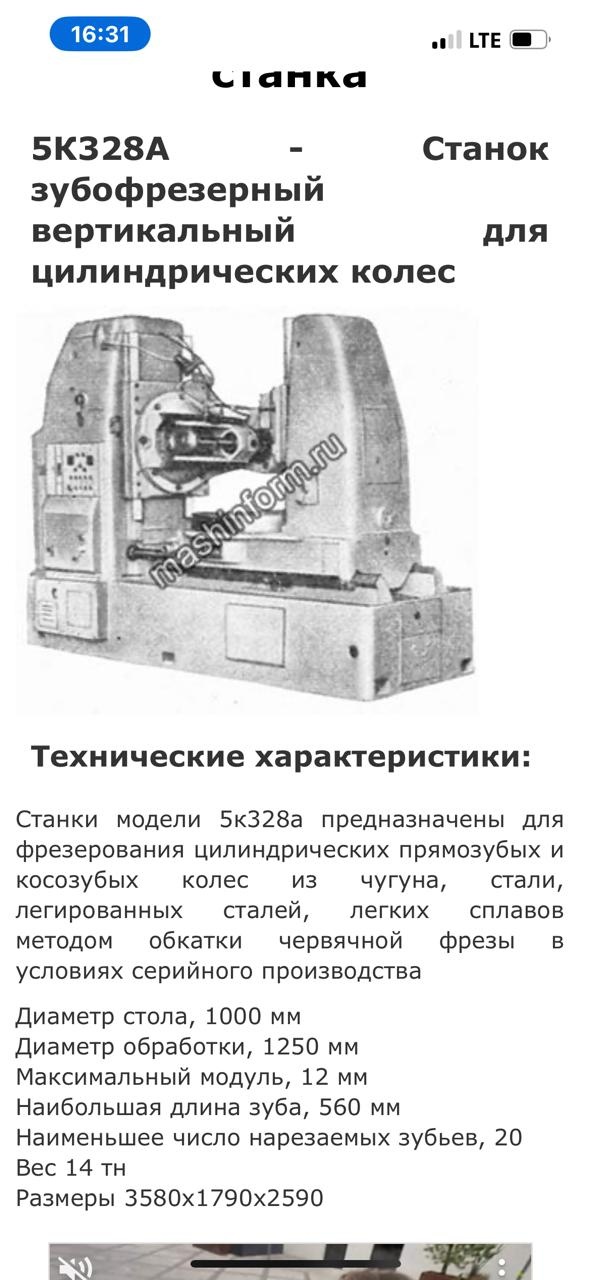

Наименование параметра	5К328а
Основные параметры станка
Наибольший модуль нарезаемого колеса, мм	12
Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с отведенной задней стойкой (без контрподдержки), мм	1250
Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с задней стойкой (с контрподдержкой), мм	800
Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°), мм	1000
Наибольший диаметр нарезаемых цилиндрических косозубых колес (45°), мм	600
Наибольший диаметр нарезаемых цилиндрических косозубых колес (60°) (для фрезы Ø 180 мм), мм	400
Наибольший угол наклона нарезаемых зубъев обрабатываемых колес, град	±60
Наибольший диаметр червячных нарезаемых колес, мм	800
Наибольшая длина венца нарезаемых цилиндрических прямозубых колес (0°), мм	560
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (30°), мм	400
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (45°), мм	310
Наибольшая длина венца нарезаемых цилиндрических косозубых колес (60°), мм	290
Наименьшее число нарезаемых зубьев	20

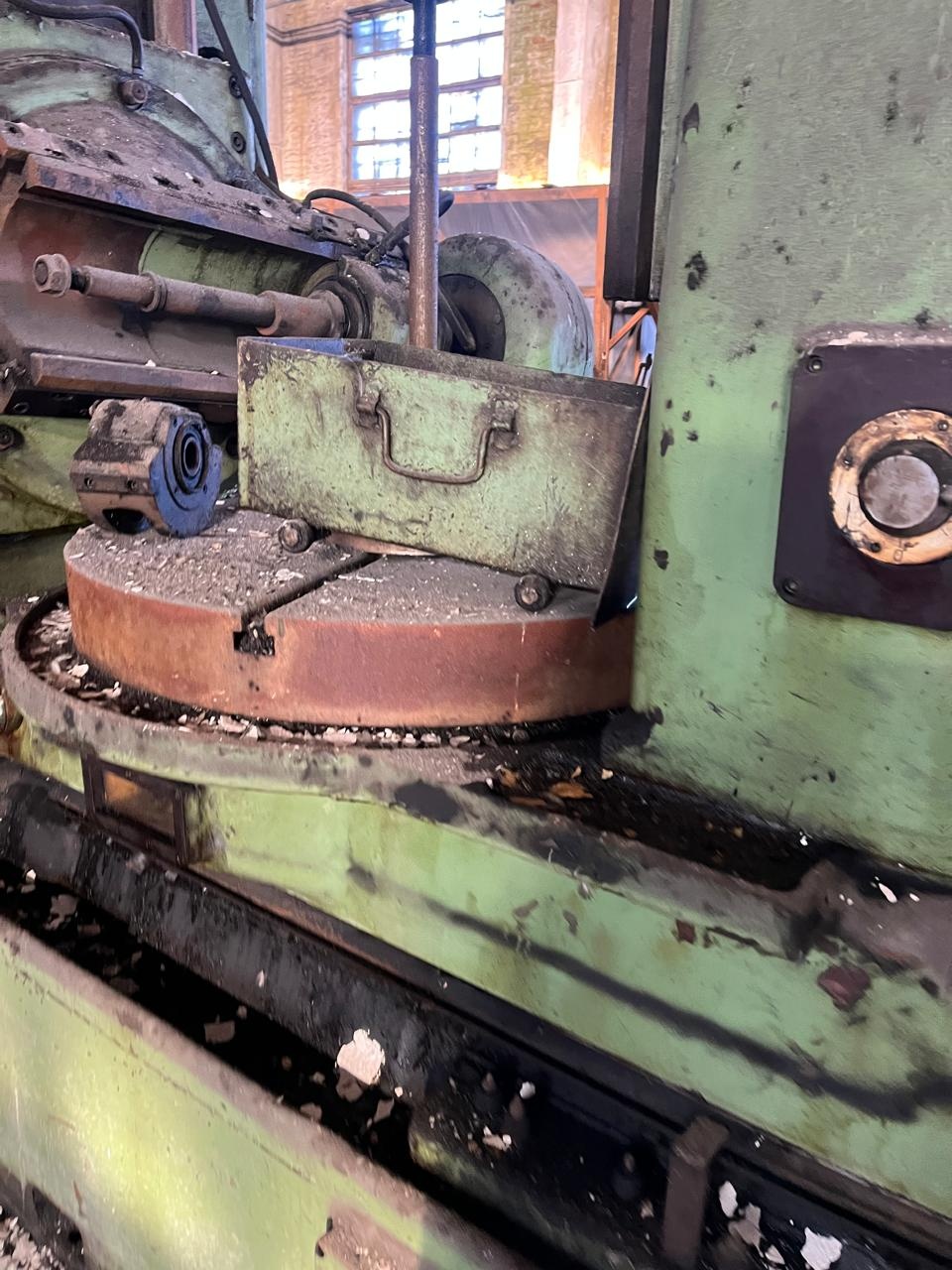

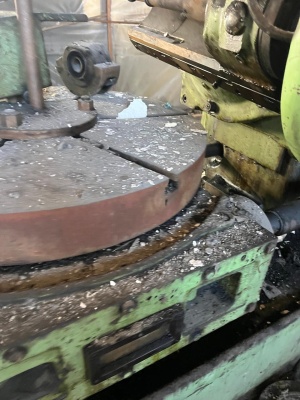

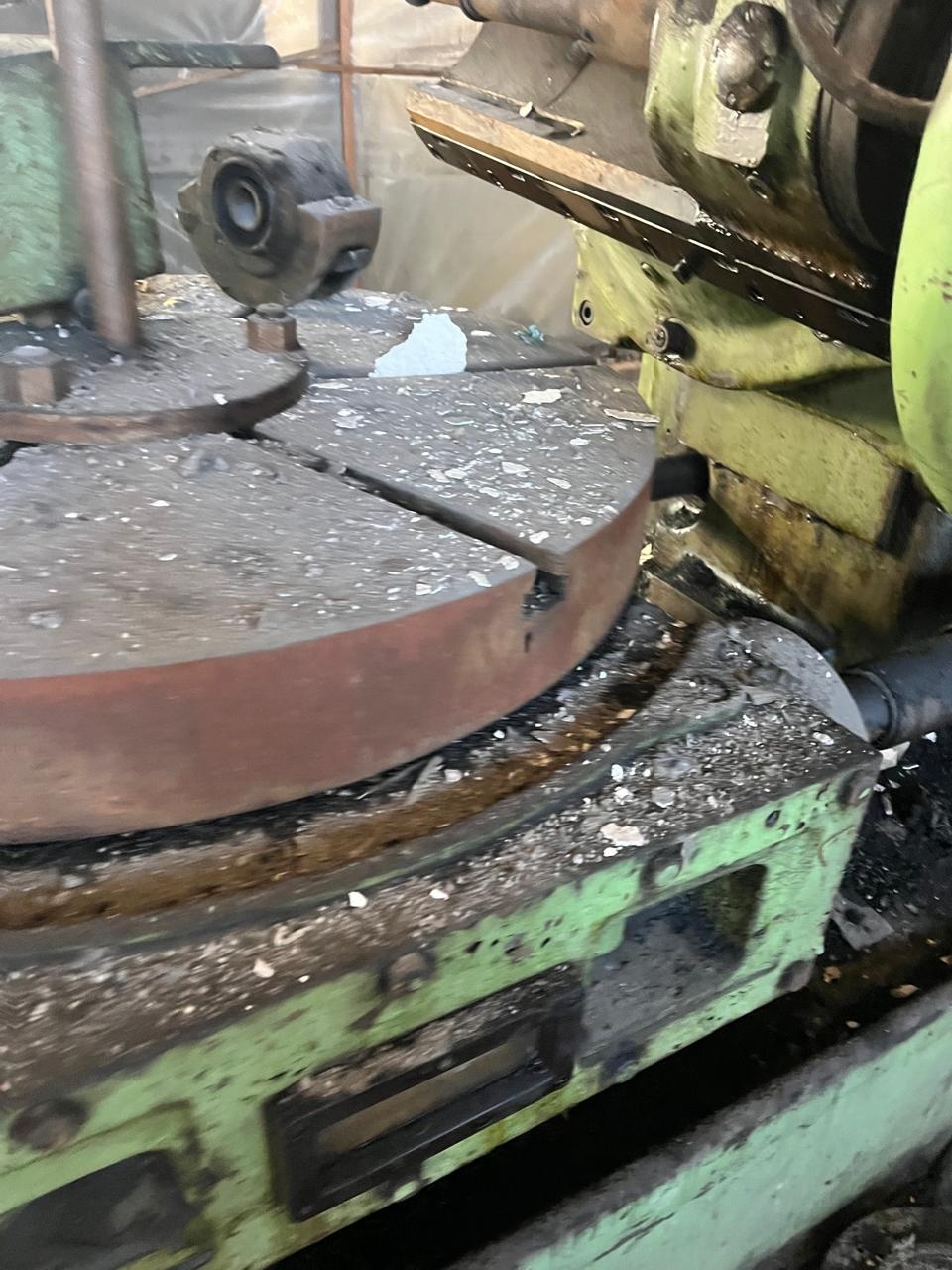

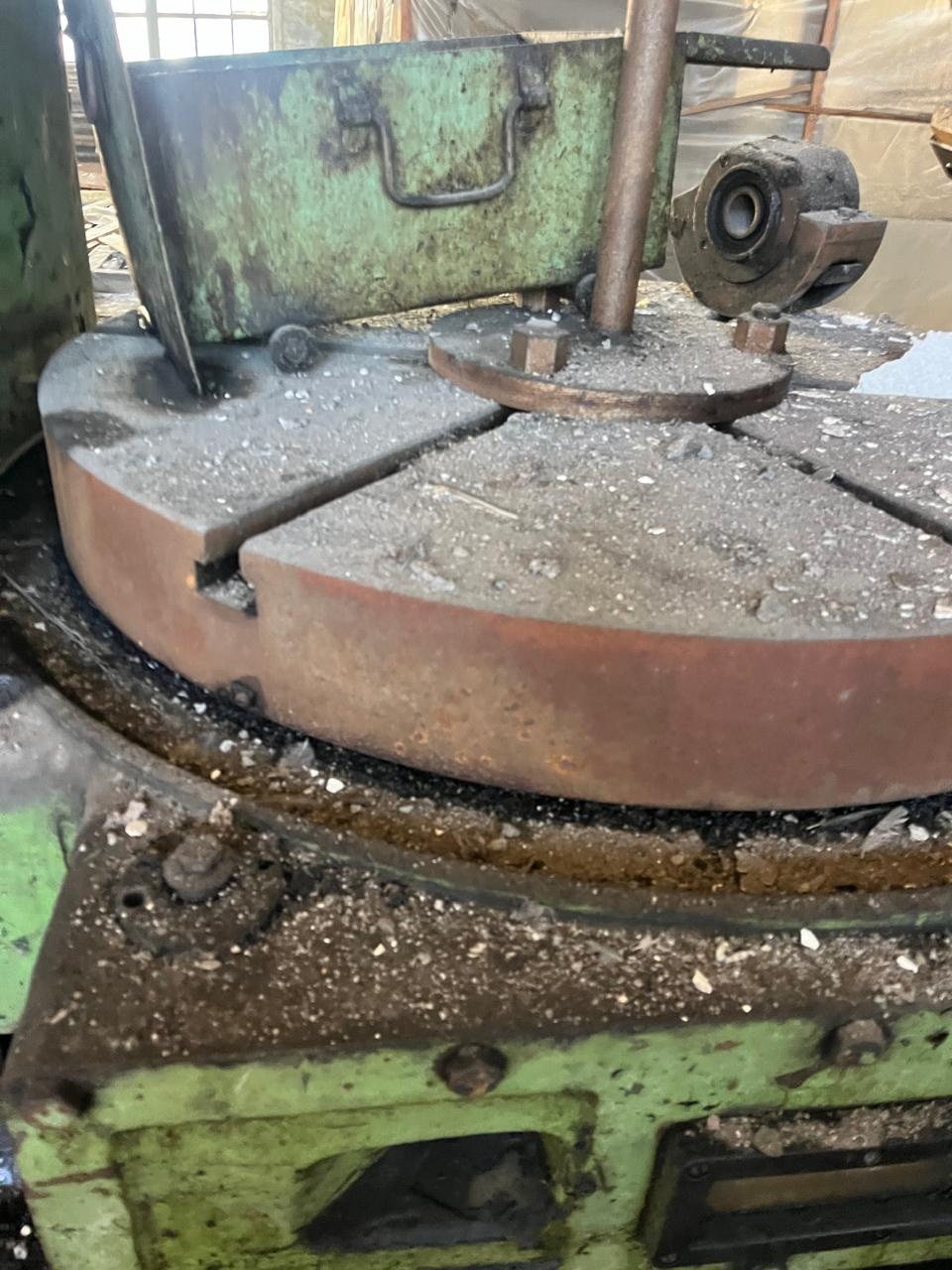

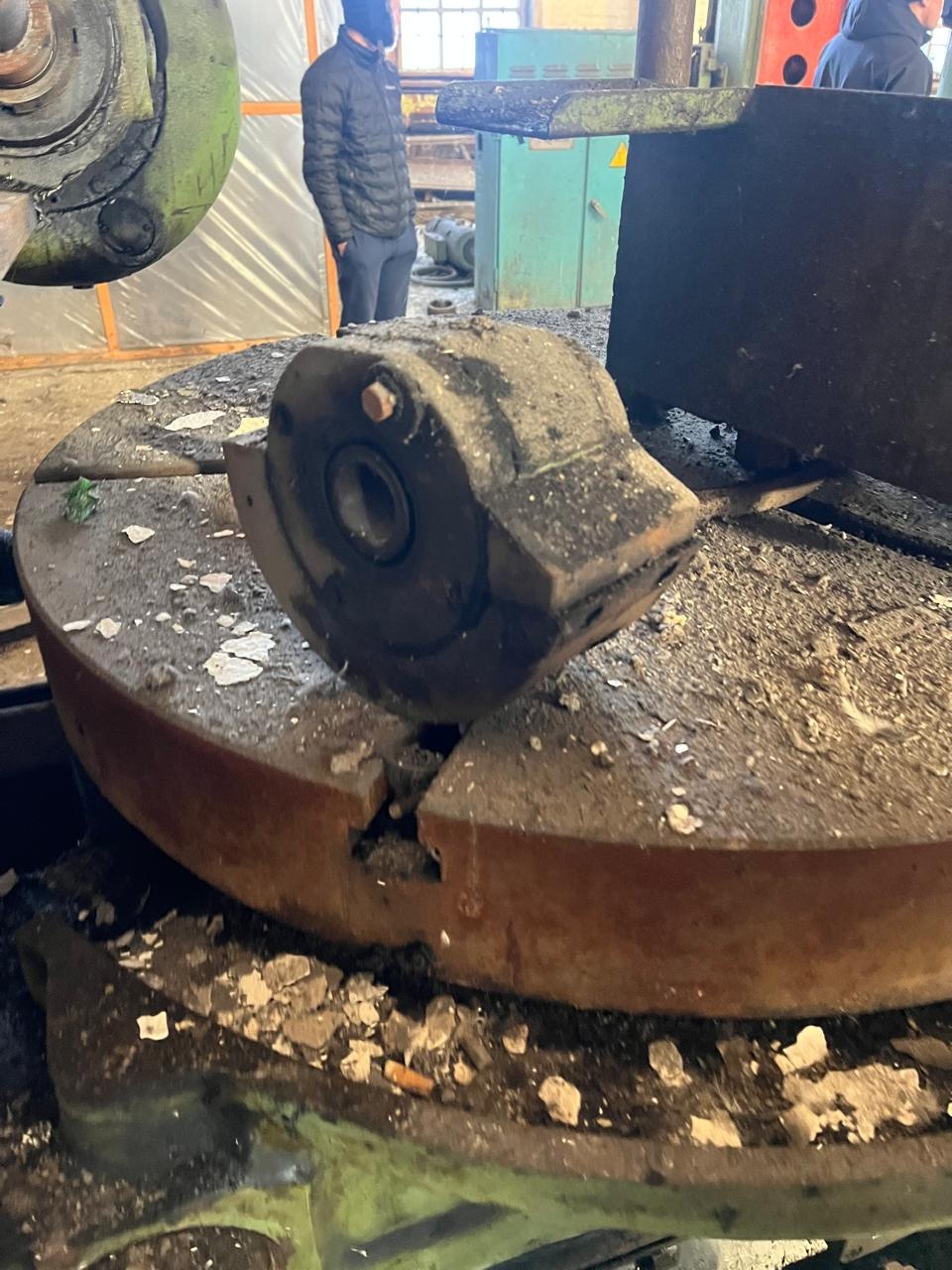

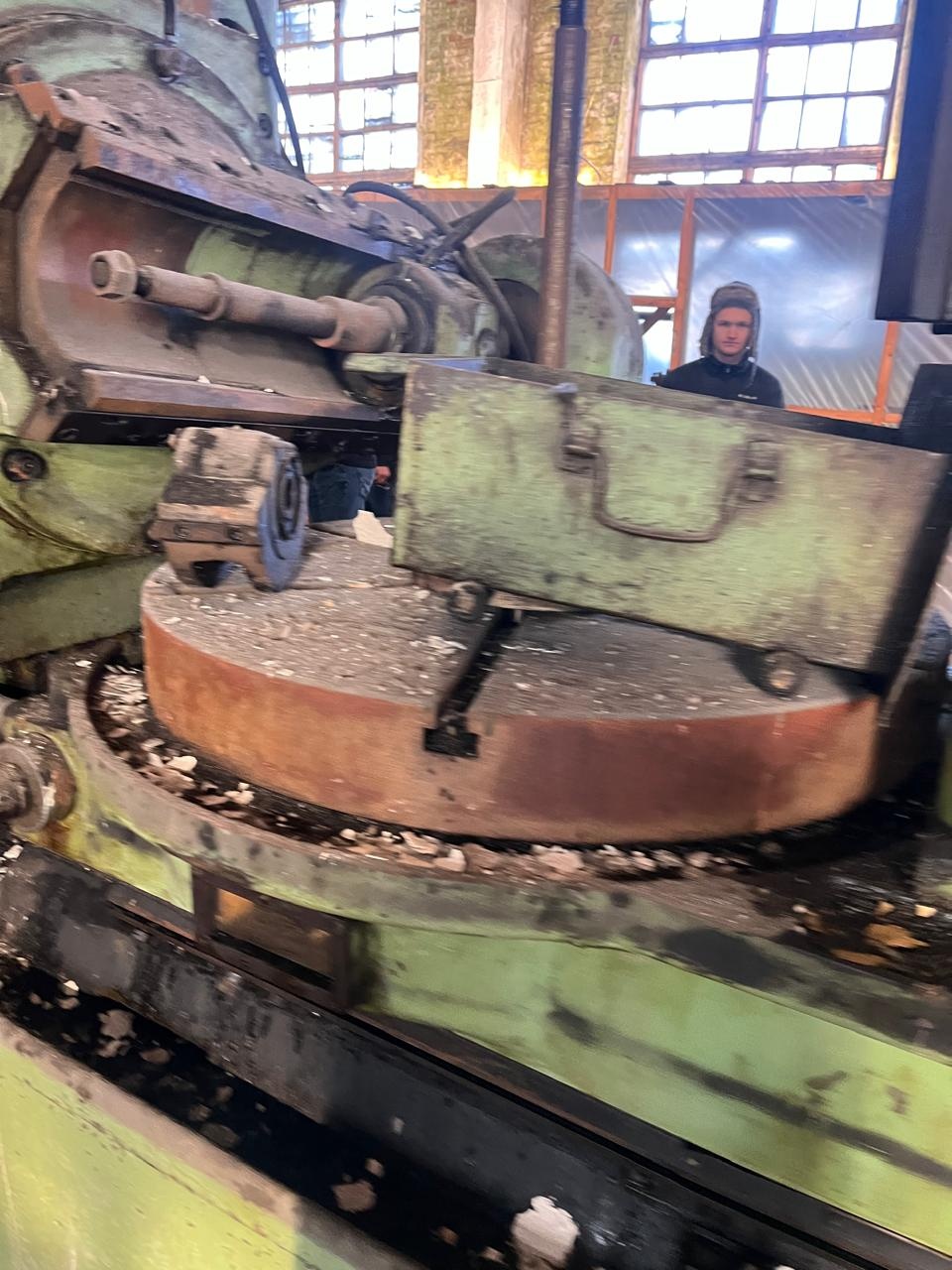

Стол
Диаметр стола, мм	935
Расстояние между осями стола и фрезы, мм	115..820
Расстояние от плоскости стола и оси фрезы, мм	230..880
Ускоренное перемещение стола, мм/мин	170
Ручное перемещение стола за один оборот лимба, мм	0,5

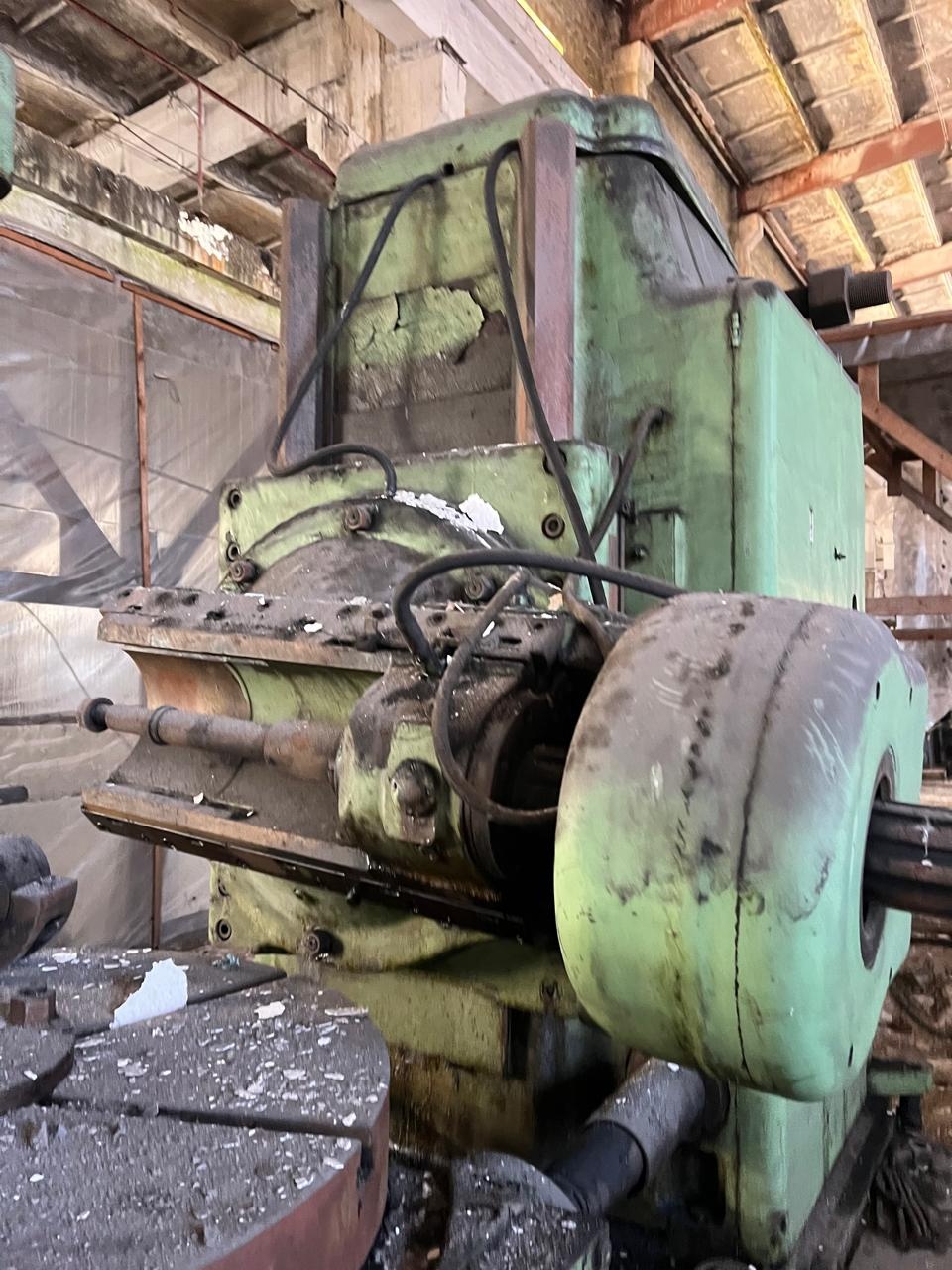

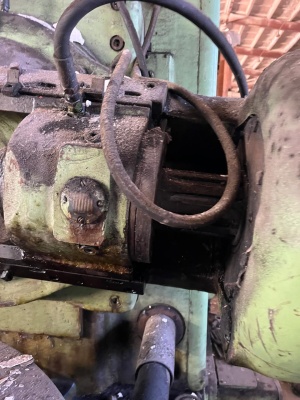

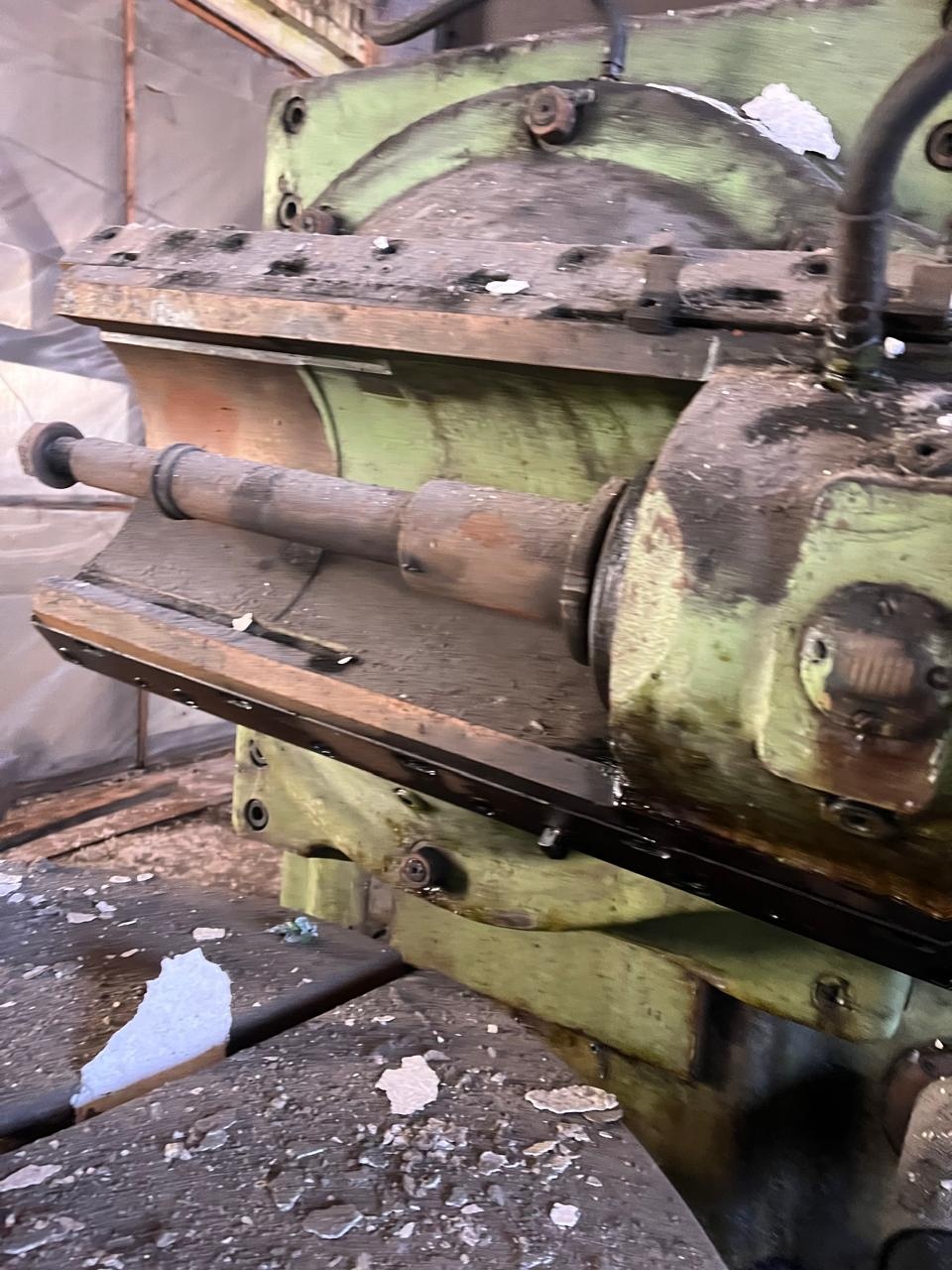

Суппорт
Наибольшее перемещение фрезерного суппорта, мм	650
Ускоренное перемещение каретки суппорта, мм/мин	400
Наибольший диаметр режущего инструмента (червячной фрезы), мм	225
Наибольшая длина режущего инструмента (червячной фрезы), мм	240
Диаметры фрезерных оправок, мм
Ускоренное перемещение шпинделя вдоль оси, мм/мин	120
Расстояние от оси шпинделя до направляющих суппорта, мм	390
Поворот суппорта на одно деление шкалы линейки, град	1°
Поворот суппорта на одно деление шкалы нониуса, мин	5`
