Вертикальный обрабатывающий центр с ЧПУ KDVM 855L Б/У - Продам в Czarne

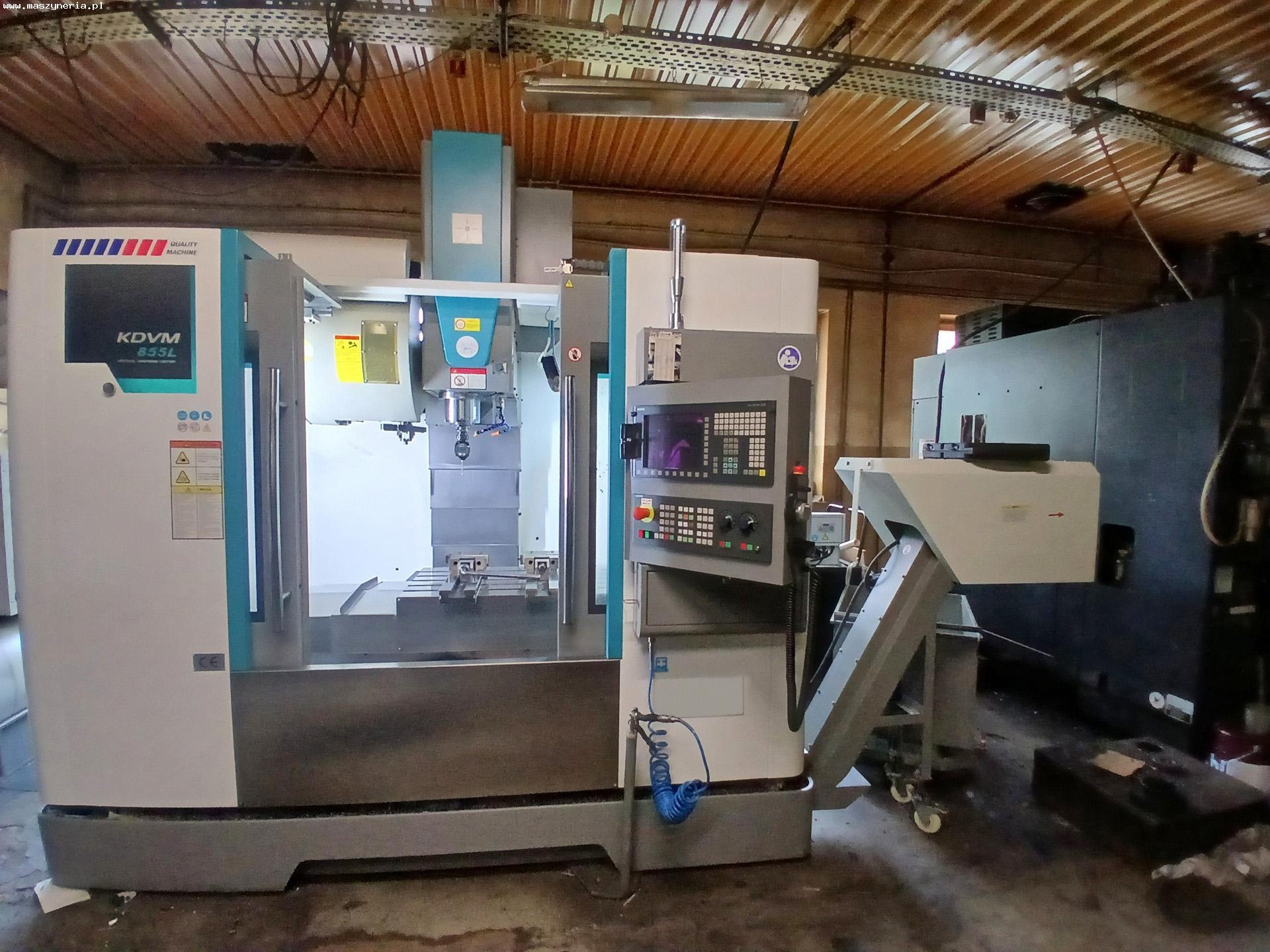

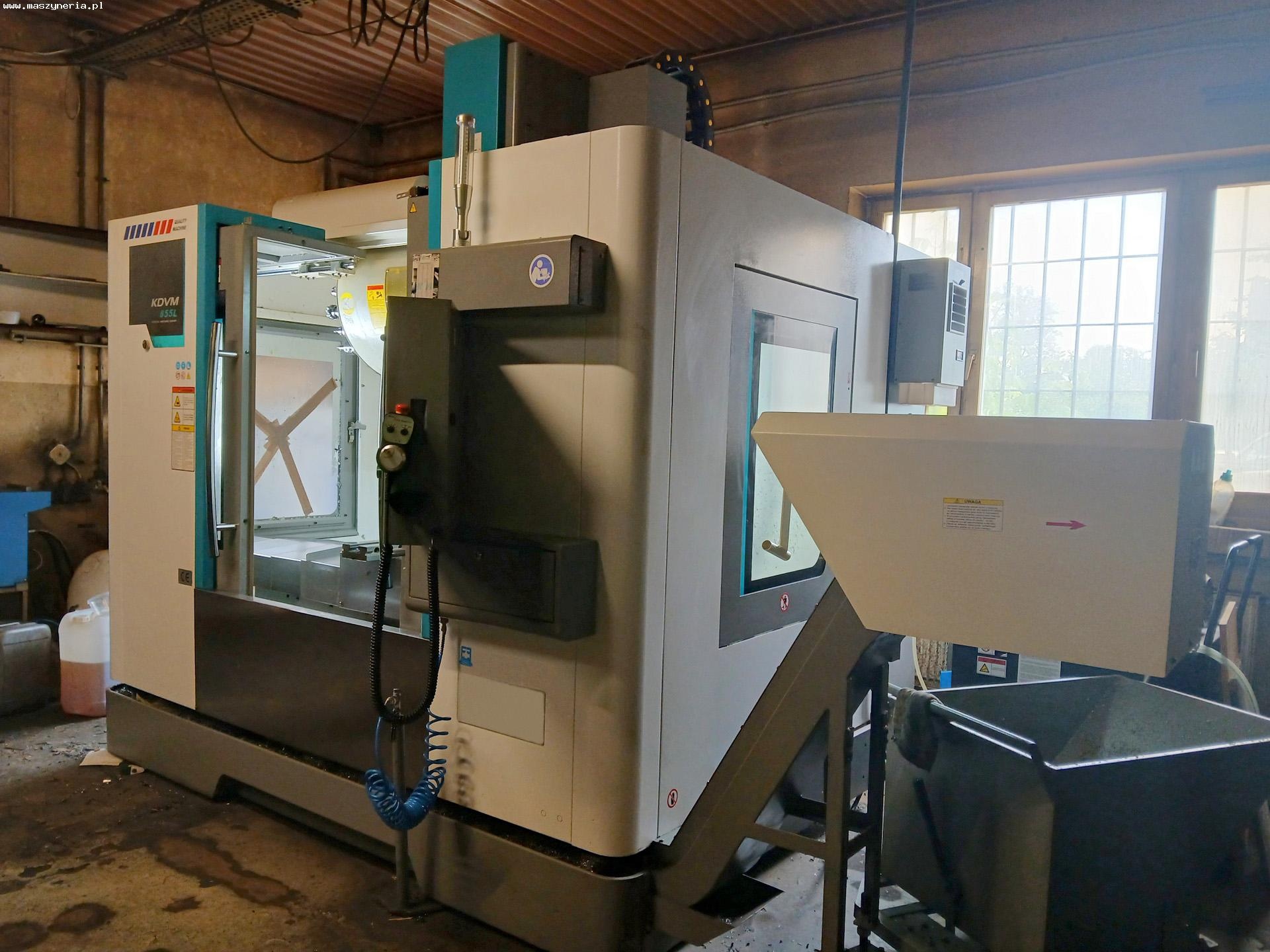

Вертикальный обрабатывающий центр с ЧПУ KDVM 855L был построен в 2021 году в Китае компанией Zhejiang KAIDA Machine Tool CO., LTD.

Технические характеристики фрезерного центра KDVM 855L

• подача по оси X/Y/Z: 800/550/550 мм
• быстрое перемещение по оси X/Y/Z: 48/48/30 м/мин

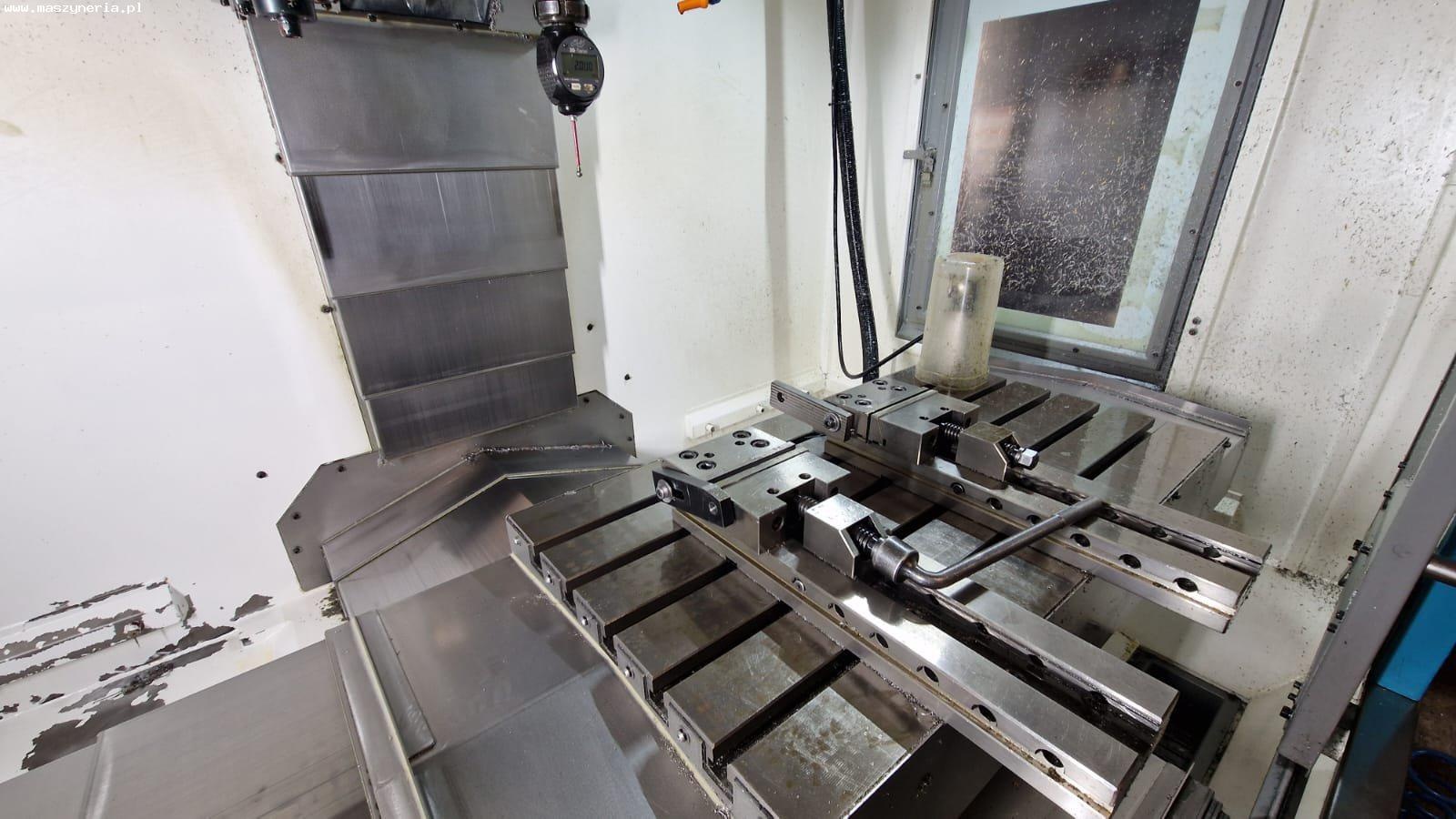

• размеры рабочего стола (Д х Ш): 1000 x 500 мм
• максимальный вес заготовки: 800 кг
• максимальная скорость вращения шпинделя: 8000 об/мин
• мощность главного двигателя (непрерывная работа/ 10 мин): 9/13,5 кВт
• максимальное расстояние от торца шпинделя до поверхности рабочего стола: 685 мм
• минимальное расстояние от торца шпинделя до поверхности рабочего стола: 135 мм
• расстояние от оси шпинделя до колонны: 570 мм
• максимальный диаметр инструмента (соседние позиции пустые/ соседние позиции заняты): 120/78 мм
• максимальная длина инструмента: 300 мм
• максимальный вес инструмента: 7 кг
• максимальный вес всех инструментов: 90 кг
• время смены инструмента (инструмент-инструмент): 2,8 s
• точность позиционирования: ± 0,005 мм
• повторяемость позиционирования: 0,005 мм
• количество Т-образных пазов: 5
• ширина Т-образных пазов: 18 мм
• расстояние между Т-образными пазами: 90 мм
• ширина роликовых направляющих по осям X и Y: 35 мм
• ширина роликовых направляющих по оси Z: 45 мм
• давление сжатого воздуха: 0,7-0,8 МПа
• расход сжатого воздуха: 200 л/мин
• объем бака для охлаждающей жидкости: 250 л
• мощность насоса высокого давления: 3,75 кВт
• давление насоса высокого давления: 30 бар
• установленная мощность: 23 кВА
• уровень шума: <70 дБ(A)
• электропитание: 3x 400 В; 50 Гц
• размеры станка без транспортера стружки (Д х Ш х В): 2850 x 2300 x 3000 мм
• размеры станка с транспортером стружки (Д х Ш х В): 4350 х 2300 х 3000 мм
• вес станка KDVM 855L: 5450 кг

Оснащение фрезерного станка с ЧПУ KDVM

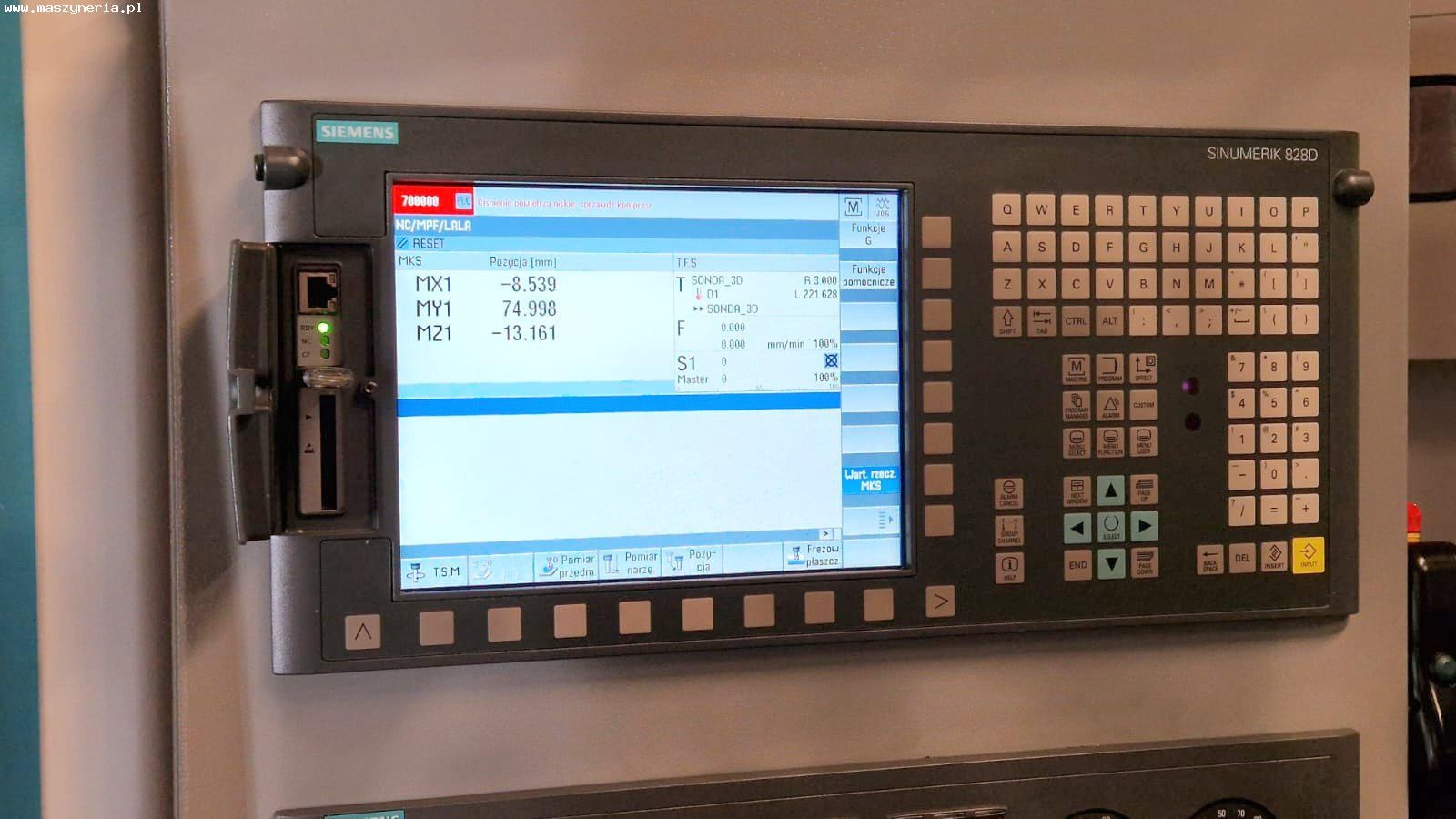

• yправление ЧПУ: SIEMENS SINUMERIK 828D с накладкой ShopMill

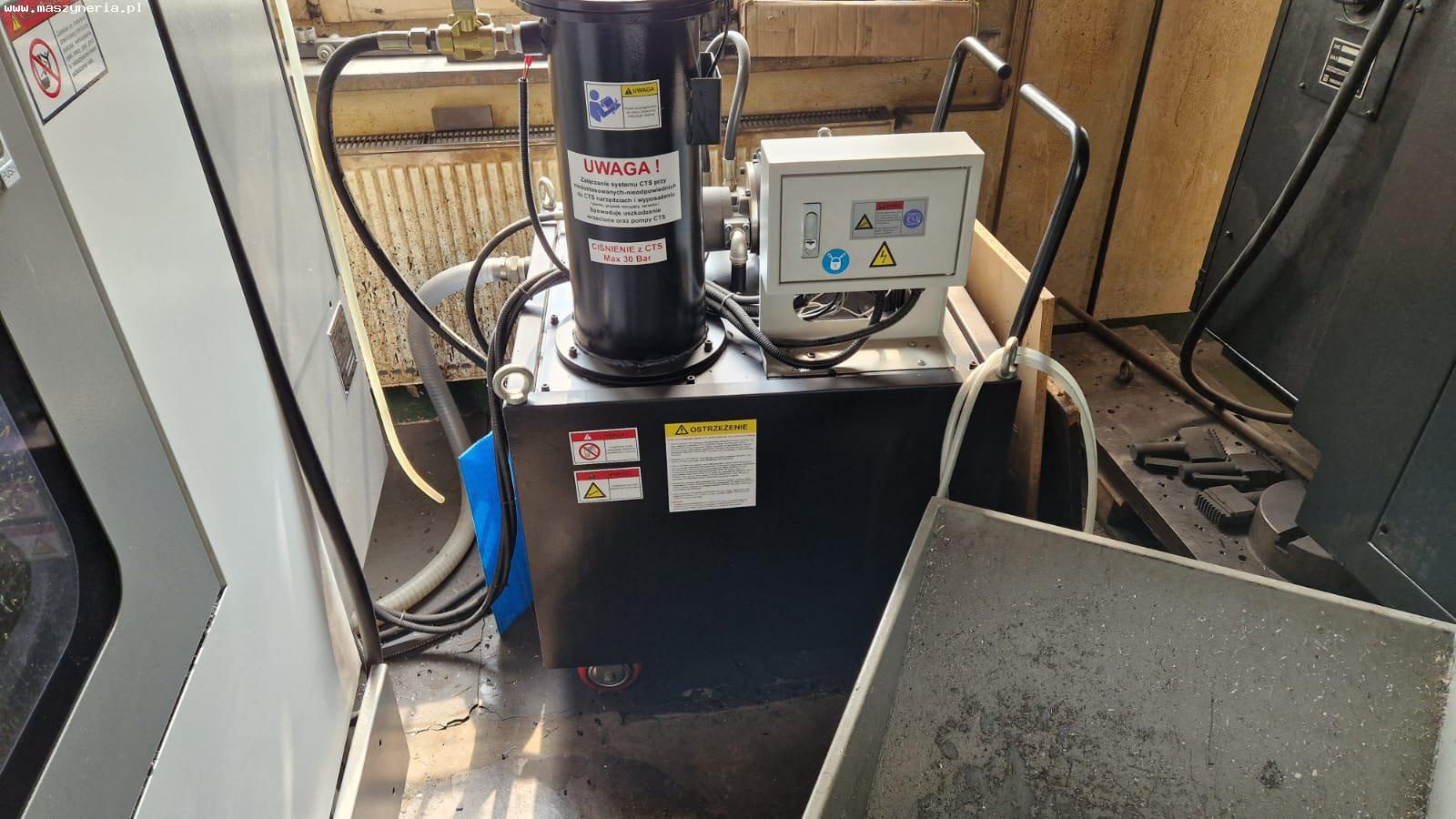

• система высокого давления для охлаждения инструмента через шпиндель

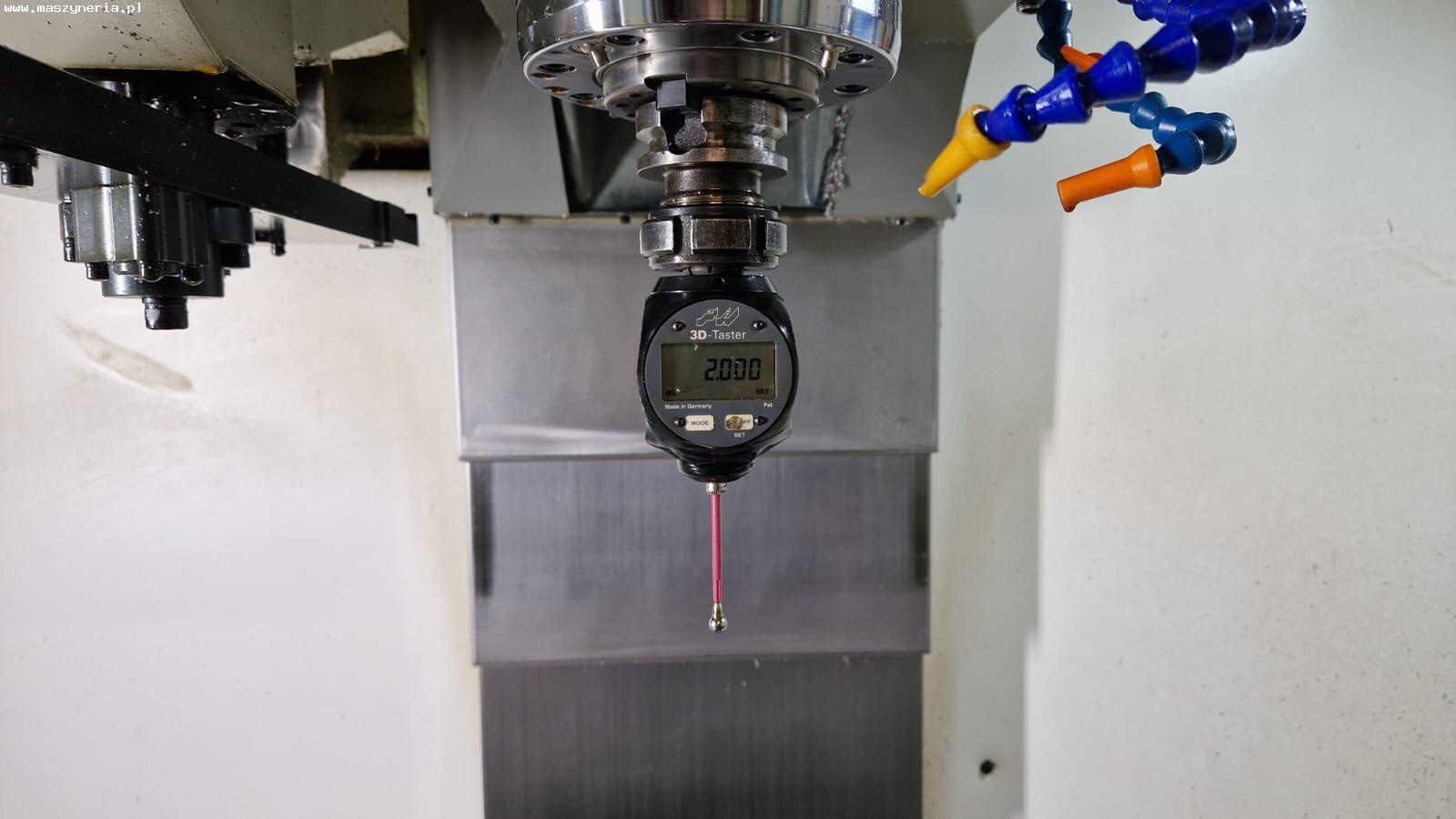

• 3D измерительный щуп
• возможность нарезания резьбы в отверстиях без компенсационного резцедержателя
• 24-позиционный барабанный магазин инструментов: OKADA
• автоматический сменщик инструмента
• пневматический выпуск инструмента
• шпиндель: KENTURN KCA1410P-CTS
• транспортёр стружки
• лоток для стружки
• конус шпинделя: BT 40
• держатели инструментов: MAS 403-BT40
• главный двигатель: SIEMENS 1PH8 107-1DF02-0LA1
• синхронный двигатель по осям X и Y: SIEMENS 1FK7063-2AF71-1RG1 2,3 кВт
• синхронный двигатель по оси Z: SIEMENS 1FK7084-2AF71-1RH1 3,1 кВт
• роликовые направляющие: HIWIN
• шарико-винтовые пары по осям X,Y,Z: HIWIN fi 40 мм
