Оборудование для формовки бетонных изделий с раструбом, Afinitas.

Качественная опалубка для любого применения

Традиционные формы для заливки с раструбом

• Раструб Wetcast
• Традиционная горизонтальная заливка
• Вертикальная заливка NextGen

Прочная стальная конструкция, обеспечивающая прочность, долговечность и производительность.

Компания Afinitas известна тем, что объединяет ведущих инженеров и производственных экспертов отрасли для создания лучших в своем классе систем опалубки сборного железобетона. Наш широкий ассортимент высококачественной продукции поддерживается компетентными и отзывчивыми специалистами отдела продаж и производства, которые будут помогать вам на протяжении всего срока службы вашей опалубки. Наши опалубки созданы на века. Мы сочетаем прочную сталь с инновационным подходом к производству, что гарантирует вам развитие вашего бизнеса.

Мокролитая опалубка — ключевая специализация команды Afinitas.

На протяжении десятилетий нам доверяют разработку опалубок для самых разных сфер применения, включая:

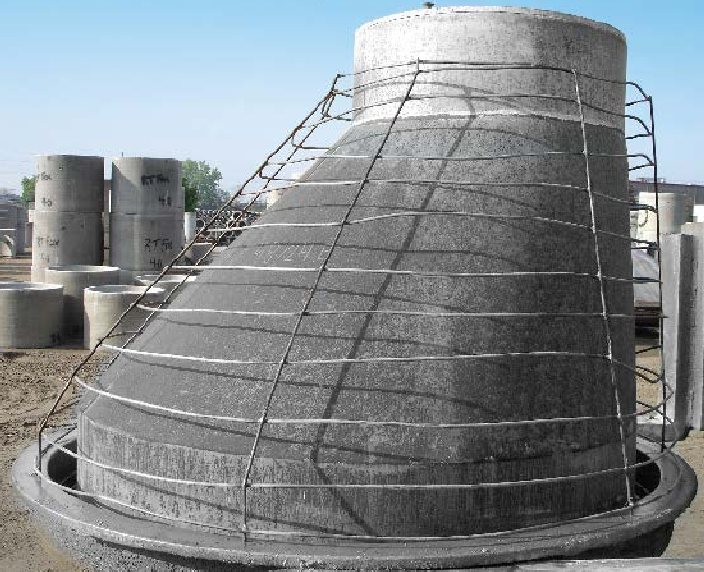

• Опалубки конусов колодцев
• Опалубки стояков колодцев
• Опалубки верхних, переходных и фундаментных плит колодцев

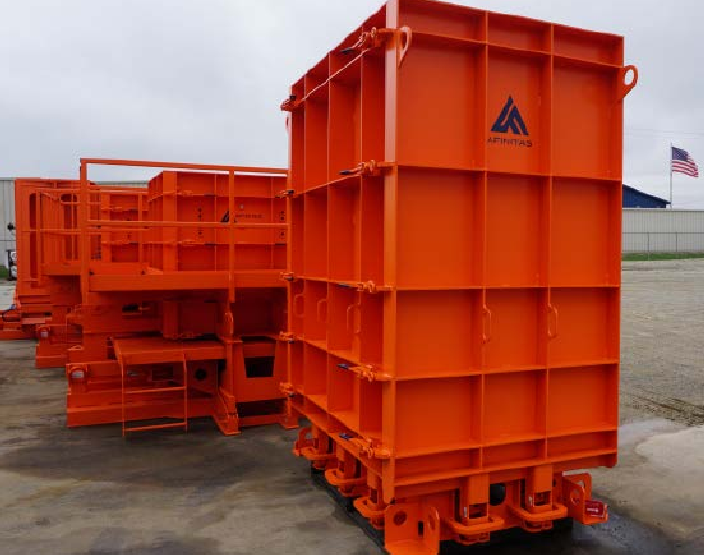

• Опалубки коробчатого типа
• Опалубки с раструбами
• Опалубки колец аккумуляторного класса
• Кольца для стыков колодцев

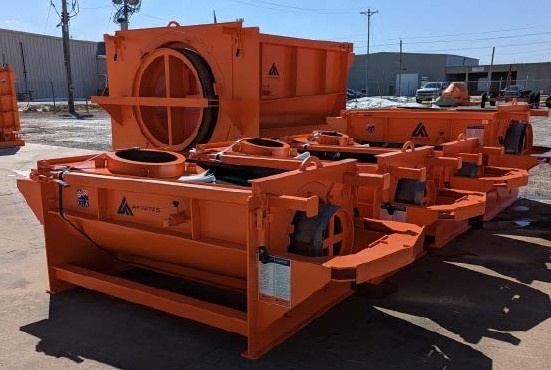

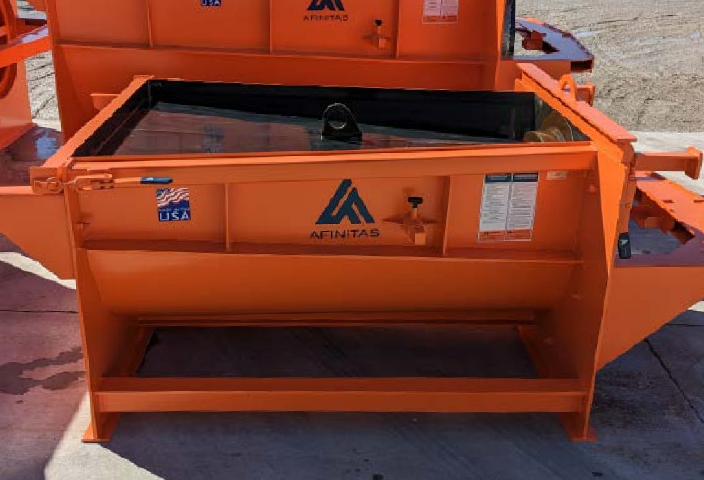

Традиционная форма для горизонтальной заливки с отбортовкой

Эта инновационная система, разработанная специально для традиционного метода горизонтального литья с отбортовкой, предлагает идеальное решение для создания высококачественных отбортовок с исключительной эффективностью. Наша точная конструкция обеспечивает единообразие форм отбортовки, обеспечивая точное прилегание при сборке труб.

Преимущество Afinitas

• Прочная стальная конструкция, обеспечивающая прочность, долговечность и производительность
• Диаметры от 30 – 244 см
• Цельная коническая форма с шарнирными зажимами и выравнивающими штифтами
• Цельный конический внутренний сердечник
• Форма включает два фиксирующих штифта для фиксации изделия при снятии сердечника с помощью домкрата

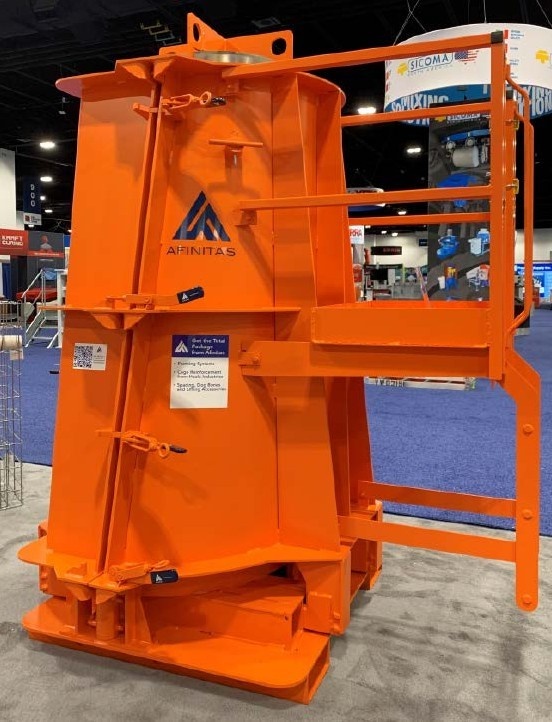

Вертикальная заливка NextGen*

Формовка с раструбом

Наши формовочные системы NextGen обладают такой же прочностью, как и наши традиционные формы, но более компактны. Кроме того, они позволяют производить вертикальную заливку, что позволяет максимально эффективно использовать производственное пространство.

Преимущество Afinitas

• Вертикальная заливка формовочной системы NextGen с раструбом обеспечивает быструю и легкую установку и демонтаж, обеспечивая оператору безопасность работы.
• Форму для раструба NextGen можно легко установить и демонтировать с помощью мостового крана, в отличие от традиционной заливки с раструбом в перевернутом положении. (Традиционная формовка с раструбом требует нескольких захватов с помощью вилочного погрузчика, а также кучки песка или резиновых шин для переворачивания изделия в вертикальное положение.)

С формовкой с раструбом NextGen вы получаете:

• Меньше бетонных работ
• Более простую и безопасную очистку рабочей поверхности
• Компактный, универсальный формовочный блок в отличие от традиционных многокомпонентных компонентов.
• Прочная стальная конструкция, обеспечивающая прочность, долговечность и производительность
• Диаметры от 30 – 244 см.
• Откатные ворота NextGen с поворотными зажимами и выравнивающими штифтами
• Цельный конический внутренний сердечник
• Гидравлическое основание с вспомогательной планкой для домкрата и карманами для вилочного погрузчика
• Блокировка горловины, свободно прикрепленная к основанию болтами

Вертикальная заливка «NextGen» против традиционной горизонтальной заливки с раструбным концом

Сравнительная таблица

«Традиционный»

Горизонтальная заливка с раструбным концом

Подготовка к заливке

1. Очистите и смажьте форму.
2. Очистите и смажьте сердечник.
3. Установите каркас на сердечник.
4. Очистите и смажьте оправку для стыков.
5. Закрепите оправку для стыков на форме.
6. С помощью вилочного погрузчика поднимите сердечник и установите каркас на сердечник.
7. Поместите сердечник/каркас в форму.
8. Закрепите сердечник на форме.
9. Установите фиксирующие штифты формы на место.

Процедура демонтажа

1. Разожмите шарнирные зажимы сердечника.
2. С помощью 20-тонного домкрата для бутылок установите домкрат на толкающий кронштейн формы, чтобы надавить на сплошной конец сердечника, и поднимите сердечник наружу, чтобы «разрушить сцепление бетона с сердечником».
3. С помощью вилочного погрузчика извлеките только внутренний сердечник.
4. Извлеките фиксирующие штифты формы из изделия. 5. Ослабьте зажим и снимите опалубку с изделия.
5. Используя вилочный погрузчик, извлеките изделие из формы, поднимая его вертикально вверх.
6. Изделие производится в перевёрнутом виде. Перекатывайте изделие либо в куче песка, либо на резиновых шинах.

Примечание: Перекатывать изделие следует осторожно, чтобы НЕ сломать и НЕ расколоть его. Все вышеперечисленные действия требуют использования вилочного погрузчика.

«NextGen»

Вертикальная заливка с раструбом

1. Установите дверцы формы в открытое положение, очистите и смажьте форму, сердечник и поддон.
2. С помощью подвесного подъемника установите каркас вокруг сердечника.
3. Очистите и смажьте используемый формовщик швов.
4. Закройте дверцы формы и зафиксируйте швы формы.
5. С помощью подвесного подъемника установите формовщик швов на форму или сердечник (паз или шпунт).

Примечание: Заказчик может заполнить форму бетоном, заполнив ее как можно ближе к верху, а затем установить формовщик швов.

Процедура демонтажа

1. Снимите формовщик швов с изделия.
2. Разожмите шарнирные зажимы формы и подденьте плоскую боковую дверцу, прижав ее к штифту или замкам изделия. Откройте дверцу «плоской» формы. Снимите штифты изделия или отоприте замки дверей и откройте дверцу «круглой» формы.

Шаг 2.

Примечание: NextGen Flare поставляется со штифтами для крепления изделия ИЛИ дверными замками.

1. Используя предоставленную заказчиком аккумуляторную дрель, подключитесь к системе SmartConnect, чтобы поддомкратить поддон с раструбом и изделие, подняв его вверх, чтобы «разрушить связь бетона с сердцевиной».
2. Используя мостовой кран и подходящее подъемное устройство, подсоединитесь к залитым вставкам для подъёма изделия, извлеките изделие из сердцевины, подняв его вертикально вверх.
3. Положите изделие вертикально.

Представляем SmartJax™*

Революционный способ надежной установки поддонов в бетонные формы.

Наша запатентованная регулируемая опорная стойка SmartJax™ обладает множеством преимуществ по сравнению с существующими системами поддержки поддонов:

Просто гениально!

Вам понравится скорость и удобство использования одного устройства для поддержки и фиксации поддона. Стойка и магниты — все в одном.

Безопасность — забудьте о расколах и ненадежности деревянных брусков, ПВХ или пустотелых бетонных плит, которые традиционно использовались в качестве опор.

Прочность — наша стойка изготовлена из прочной сварной стали и рассчитана на долгий срок службы.

Быстрота — несколько отверстий в опорной трубе позволяют быстро и легко регулировать высоту с помощью штифтов.

Основные характеристики изделия

• Грузоподъемность 3600 кг
• Общая высота 30 см с регулировкой до 45 см с шагом 1 дюйм, что упрощает настройку под ваши нужды
• Магнитное основание с кнопкой включения/выключения весом 450 кг для крепления к основанию.
• Сменные высоты ножек.

Беспроводная гидравлическая система питания для сборных стержней.

Сборные бетонные формы со сборными стержнями упрощают извлечение изделия из формы. Однако включение гидравлики для втягивания и вытягивания стержня может быть затруднительным. Обычно к форме приходится подвозить большую тележку с силовым агрегатом, кабелями питания и шлангами. Шланги необходимо подключить к гидравлическому агрегату формы, сам агрегат должен быть подключен к сети, а после перемещения стержня всё оборудование необходимо отсоединить, прежде чем тележка сможет переместиться к следующей форме. Этот процесс не только занимает время, но и тратит время, которое можно было бы потратить на работу с несколькими формами одновременно.

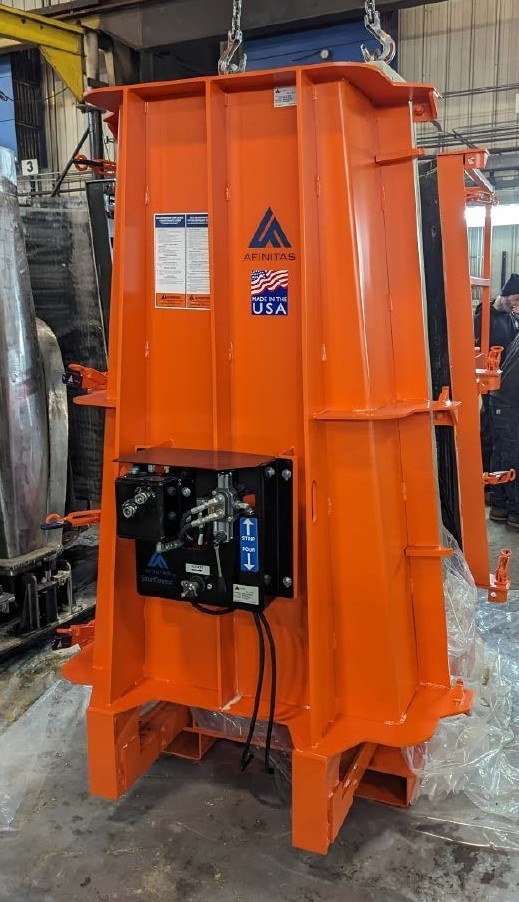

Представляем SmartConnect™ *

Интеллектуальный силовой агрегат с болтовым креплением для гидравлических сборных стержней. Благодаря SmartConnect™ вы получаете автономный гидравлический силовой агрегат, устанавливаемый непосредственно на форму. Электротележки и кабели не требуются. Устройство питается от стандартной аккумуляторной дрели, которая использует ту же гидравлику для открытия и закрытия сердечника.

Преимущества SmartConnect™

• Экономия времени — менее 10 минут на форму!

— Не нужно перемещать тележки по заводу

— Не нужно подключать и отключать шланги и кабели

— Больше не нужно ждать — для работы с устройством вам понадобится только аккумуляторная дрель, что позволяет работать с несколькими формами одновременно

— В конечном итоге, демонтаж и настройка будут проходить быстрее

• Повышенная безопасность

— Отсутствие электрических проводов, протянутых по всему заводу, снижает риск споткнуться

— Минимизирует потенциальный риск поражения электрическим током при наличии воды

• Экономия места

— Отсутствие громоздкой тележки означает больше свободного пространства на уже загруженной оборудованием площадке

• Гибкость

— Работает с формами Afinitas размером до 2,1 х 2,1 м и формами-лазами диаметром до 180 см

— Модернизация существующих форм или добавьте к новым покупкам Afinitas

• Быстрая окупаемость

- SmartConnect стоит значительно дешевле гидравлической системы.

- Если учесть рост производительности и снижение рисков для безопасности, система окупается в кратчайшие сроки.

Afinitas предлагает вам лучшую в отрасли опалубку и многое другое.

Afinitas — ведущая платформа оборудования и услуг для инфраструктурных объектов из сборного железобетона.

Обладая многолетним опытом работы на рынке труб и сборного железобетона, мы предоставляем производителям по всему миру передовое оборудование для производства сборных железобетонных изделий, высокотехнологичные формы для сухого и влажного бетонирования, а также широкий ассортимент бетонных аксессуаров.

Наши совместные усилия — это обширные инженерные ресурсы в области бетонного оборудования, производственные ноу-хау и опыт в производстве труб и сборного железобетона, которые помогут вам создать идеальные производственные системы для ваших потребностей в инфраструктурных бетонных изделиях.

Системы термообработки SmartSet™ (сушки и отверждения бетонных изделий).

• Парогенераторы прямого нагрева нового поколения и базовые
• Системы управления и подачи воздуха
• Компоненты для распыления и сушки
• Печи, трубопроводы, подвижные полы
• Специализированная техническая команда и сервис
