Детальное описание

Электромеханический листогибочный пресс с ЧПУ DDM 4015 6 Axis – инновационное решение для малого и среднего бизнеса. Этот синхронизированный пресс с 2D ЧПУ сочетает в себе простоту освоения, высокую скорость работы и современный функционал. Станок оснащен системой автоматического расчета угла гиба, необходимого усилия и позиций заднего упора, что гарантирует высочайшую точность и повторяемость деталей. Многоосевая система управления (6 осей) обеспечивает гибкость при работе со сложными изделиями.

Особенности

Энергосбережение: потребление энергии на 50% меньше по сравнению с гидравлическими прессами;
Производительность: сокращение длительности производственного цикла в среднем на 30% и снижение времени переналадки;
Качество продукции: Стабильно высокая точность гибки благодаря жесткой О-образной рамной конструкции, а также использованию серводвигателей и усовершенствованной системы инструмента;
Сокращение эксплуатационных расходов: существенно меньше компонентов с ограниченным ресурсом по сравнению с гидравлическим прессом.

Принцип работы

Усилие гибки листогибочного пресса обеспечивается посредством двух синхронизированных серводвигателей, которые передают усилие при помощи специальных ременных передач. Во время перемещения верхней балки сервоприводы наматывают ремень на ведущий шкив и тем самым передают усилие гибки. Возвратное движение осуществляется за счет разжатия пружин, расположенных с обеих сторон станка. После этого серводвигатели начинают разматывать ремень и пружины прижимают верхнюю балку в положение верхней "нулевой" точки, заданной программой.

Преимущества

Высокая точность работы, ход ползуна осуществляться путем ременного механизма и синхронизируется при помощи ЧПУ;
Производит больше деталей за единицу времени и, как следствие, позволяет выполнить больше заказов;
Система ременного привода с управлением серводвигателей обеспечивает высокую скорость, мощность и равномерное усилие гибки по всей длине линии сгиба, гарантируя практически полное отсутствие прогиба ползуна и стола;
Высокая повторяемость гибов из-за отсутствия нагрева масла;
Производственные издержки сводятся к минимуму;
Y1, Y2, X, R, Z1, Z2 управляемые оси в стандартной комплектации;
Параллельность верхней и нижней балки обеспечивается ременным приводом;
Автоматическая индексация движения по управляемым осям;
Система ЧПУ Esa 840 с 2D графикой;
Работа в автоматическом, полуавтоматическом и ручном режиме;
Автоматическая регулировка гибочного усилия;
Автоматическая регулировка рабочего хода для гибки под требуемым углом;
Программируемая скорость опускания гибочной балки и скорость хода упоров;
Расчет последовательности гибки.

Конструктивные особенности

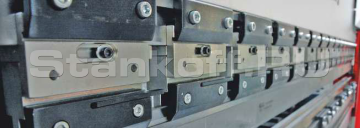

Крепление

Европейское крепление типа Amada Promecan.

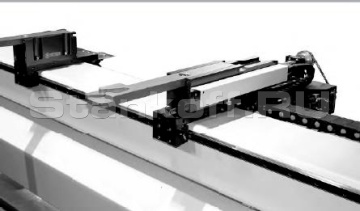

Задний упор

Моторизированный с шарико-винтовой парой

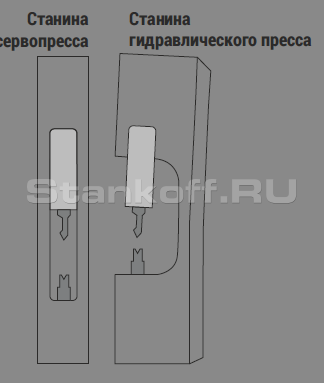

О-образная станина

Конструкция является более жесткой по сравнению с С-образной и исключает деформацию при высоких нагрузках, что позволяет получить более точные результаты.

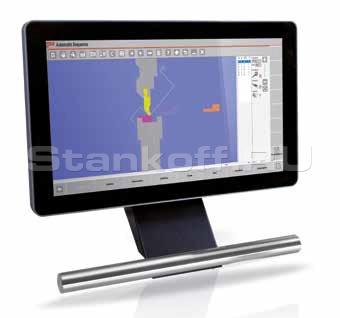

ЧПУ ESA S 875

Многофункциональная система управления, разработанная для координации работы оборудования до 13 осей с максимальной производительностью.
Интерфейс включает 21,5-дюймовый Full HD сенсорный экран на основе Windows 10 IoT, что обеспечивает интуитивное управление и оптимальную эргономику.
Основные характеристики:
• Сенсорный экран 21,5" Full HD;
• Поддержка управления до 13 осей;
• Интуитивный HMI с 3D-визуализацией;
• Встроенная память 120 Гб;
• 2 порта Ethernet;
• Порты USB;
• Поддержка форматов DXF, DWG;
• Графический редактор и функция обучения (Teach-in).

Стандартная комплектация

Память программ
Линейный привод задних упоров
Линейные датчики осей
Пальцы заднего упора, регулируемые до точности 0,01мм
Автоматические управляемые оси – Y1, Y2, X, R, Z1, Z2
ЧПУ – ESA 875 3D windows
Зажим инструмента по типу «ЕВРО» (Promecam-Amada)
Передняя поддержка на линейных направляющих
Задний упор: моторизированный с шарико-винтовой парой
Система охлаждения Retail
Высококачественная электронная система SIEMENS (Производство Германия)
Педаль управления
Серводвигатели Lenze
Руководство по эксплуатации (на русском языке)

Длина гибки, мм	1530
Усилие, т	40
Скорость спуска, мм/с	170
Скорость гибки, мм/с	20
Скорость возврата, мм/с	170
Рабочий ход, мм	300
Раскрытие, мм	590
Мощность мотора, кВт	11
Габариты станка (ДхШхВ), мм	2660х1960х2500
Вес, кг	4600
