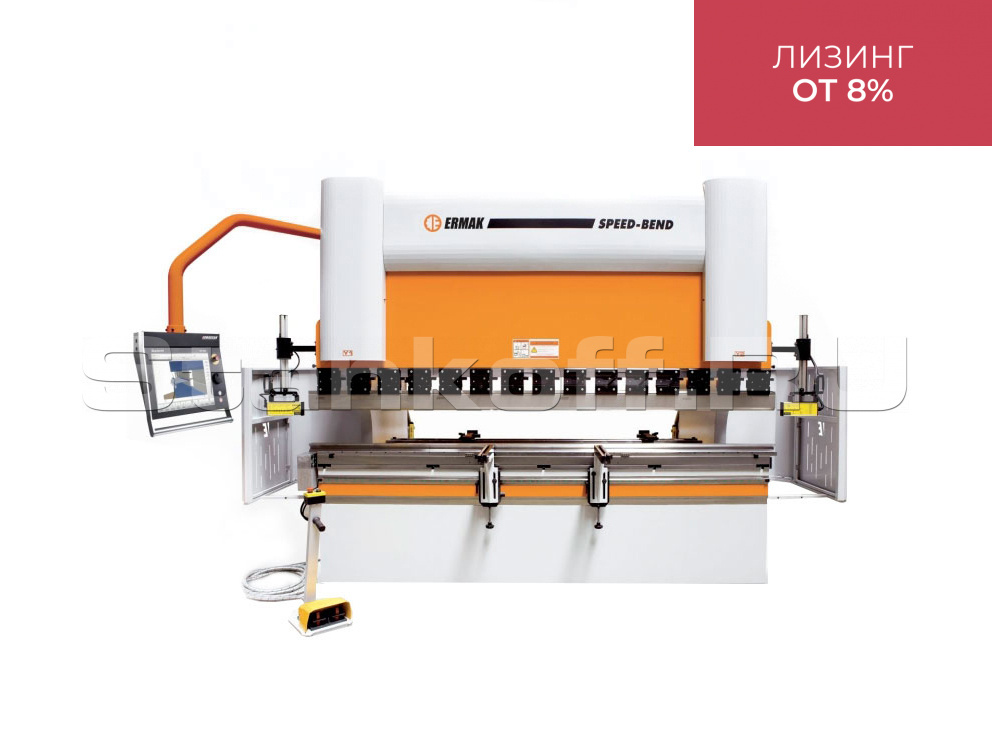

Пресс листогибочный гидравлический Speed Bend 100/3100
Контакты
Альберт
+7 (995) 888-07-13
Реклама Рекомендуем предложения
Детальное описание
Листогибочный гидравлический пресс Speed Bend 100/3100 предназначен для высокоскоростной гибки листового металла при производстве различных профильных изделий. Благодаря современным технологиям, они сочетают в себе высокую производительность и точность обработки.
- Оснащение современными электронными и гидравлическими системами;
- Все ключевые узлы изготавливаются с сверхпрецизионной точностью, обеспечивая стабильное качество гибки;
- Электронно-регулируемые гидроклапаны позволяют точно настраивать параметры гидропривода;
- Опциональная конфигурация позволяет выполнять до 90% задач гибки;
- Наличие 4 осей заднего упора упрощает настройку под геометрию детали;
- Поддержка конической гибки и сложных гибов;
- Моторизированное бомбирование ускоряет переход на обработку листов разной толщины;
- Автоматическая калибровка пресса после включения за счёт индексации осей;
- Интуитивная диалоговая система ввода параметров (толщина, длина, материал листа);
- Автоматическая настройка усилия гибки;
- Графический раскрой заготовки;
- Автоматический контроль заднего упора;
- Расчёт рабочего хода по заданному углу сгиба;
- Контроль совместимости инструмента (пуансон/матрица) с деталью;
- Проверка на возможные столкновения;
- Хранение и вызов технологических программ;
- Поддержка ручного, полуавтоматического и автоматического режимов;
- Настройка рабочих скоростей по требованию.
Комплектующие
| Электрическая панель с системой охлаждения | SIEMENS (Германия) |
| Оптические линейки | HEIDENHAIN (Германия) |
| Сервогидравлическая система | HOERBIGER (Швейцария) |
| Закаленные, шлифованные пуансоны | Rolleri (Италия) |
Комплектация
- Моноблок, корпус из сварной стали, устойчивый к изгибающему моменту и обладающий высоким сопротивлением разрыву благодаря материалу ST44 A1.-4.
- Оси (Y1, Y2, X, R, Z1, Z2).
- Сервогидравлическая система марки HOERBIGER.

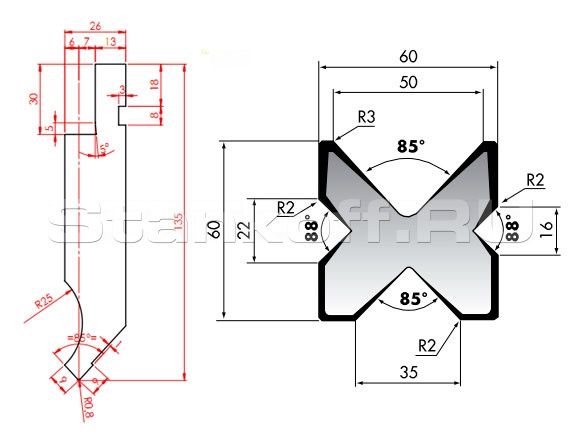

- Закаленная, отшлифованная, стандартная составная (835 мм) система пуансона и матрицы.
- Быстродействующая механическая система зажима пуансона типа Amada Promecam.

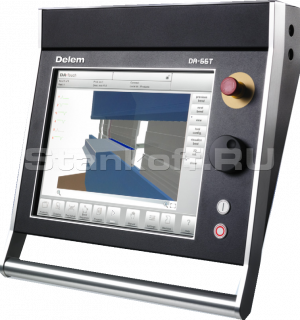

- Стандартные графические контроллеры на выбор (ER-90 plus 3D, Cybelec ModEva 12 S 2D или Delem DA-66T 3D).
- Электрическая панель с системой охлаждения марки SIEMENS.
- Эргономичная удобная панель управления – кронштейн.
- Задний защитный световой экран (категория 4).
- Синхронизация Y1 Y2 + оси обеспечивается линейными датчиками, оптические линейки HEIDENHAIN – точность позиционирования по оси Y – 0,001 мм – самые лучшие в своём классе.
- Педальное управление, соответствующее нормам CE.
- Передний суппорт с Т-образным пазом и мм/дюйм линейкой.
- Хромированные цилиндры изготавливаются с точностью 0,001 мм, поршни специально усиливаются. Это гарантирует простоту в обслуживании и долговечность.
Дополнительная комплектация
- Оси X1+X2 (раздельный «Х» позволяет установку заднего упора под углом в горизонтали).
- Оси R1+R2 (раздельный «R» позволяет установку заднего упора под углом в вертикали).
- Передняя световая система защиты.
- Лазерная система защиты рук оператора на уровне матрицы – LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, AKAS LASER SAFETY IILC2000 (механизированный), sick V 4000 (система камер), DSP (система лазерной защиты).
- Лазерная система измерения угла, с системой лазерной проверки Data-Mcobra Laser.
- Увеличение хода заднего упора до 1000 мм.
- Увеличение глубины зева (до 750 мм и выше).
- Охлаждение или подогрев гидравлического масла.
- Подогрев электрической системы.
- Передние суппорты, управляемые от устройства CNC (оси АР3+АР4).
- Автоматическая система смазки направляющих.
- Пневматическая или гидравлическая системы зажима пуансона и матрицы.
- Специальные пуансоны и матрицы.
- Автоматические передние поддержки листа.

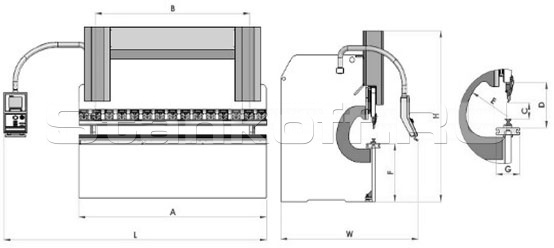

| Длина гибки (A), мм | 3100 |
| Мощность гибки (B), тонн | 100 |
| Расстояние м/у колоннами, мм | 2600 |
| Скорость подвода инструмента, мм/с | 200 |
| Точность позиционирования заднего упора, мм | ±0,1 |
| Скорость обратного хода, у, мм/с | 190 |
| Рабочая скорость гиба, мм/с | 12 |
| Перемещение по оси R, мм | 250 |
| Перемещение по оси X, мм | 800 |
| Кол-во передних поддержек листа, шт | 2 |
| Емкость масла, л | 200 |
| Мощность двигателя, кВт | 11 |
| Ход (C), мм | 275 |
| Величина максимального хода (D), мм | 530 |
| Глубина отверстия, зев (E), мм | 410 |
| Высота стола (F), мм | 900 |
| Длина, мм | 4250 |
| Ширина, мм | 1950 |
| Высота, мм | 2800 |
| Масса, кг | 7600 |
